Cyklisk 24V DC tidsrelæ — præcis styring med hukommelse ved strømsvigt
Starter pumpen på det forkerte tidspunkt? Kører ventilatoren konstant? Er dit vandingssystem gået i udu efter et strømsvigt? Hvis du genkender disse problemer, er dette cykliske 24V DC tidsrelæ med indbygget hukommelse den perfekte løsning. Du slipper for at skulle genprogrammere enheden, hver gang strømmen har været afbrudt.
Bemærk: Modulet er udelukkende beregnet til 24V DC. For at benytte porten til ekstern aktivering (XH-2.45-2P) skal der loddes et stik eller ledninger direkte på de dedikerede loddepunkter.
Hvorfor vælge denne model? (Fordele):
- Hukommelse ved strømsvigt — P0–P5 parametre samt ON/OFF-tider gemmes automatisk. Cyklussen genoptages uden manuel indgriben, når strømmen vender tilbage.
- Fleksibelt tidsinterval 0–999 — Vælg frit mellem sekunder, minutter eller timer. Du kan indstille ON- og OFF-faserne uafhængigt af hinanden, f.eks. 10 sekunder tændt og 2 timer slukket.
- 10A relæudgang (NO-kontakt) — Kan direkte styre pumper, ventilatorer eller LED-bånd uden behov for ekstra relæmoduler.
- Cyklisk drift — Vælg mellem uendelig loop eller et fast antal gentagelser (1–999), hvilket er ideelt til doseringsanlæg eller vandingssystemer.
- Dobbelt aktivering — Vælg mellem automatisk start ved strømtilslutning (P4=ON) eller manuel aktivering via ekstern knap/sensor (XH-2.45-2P port).
- Tastaturlås (P5) — Lås indstillingerne efter konfiguration for at undgå utilsigtede ændringer i industrielle eller landbrugsmæssige installationer.
Tekniske detaljer og ydeevne

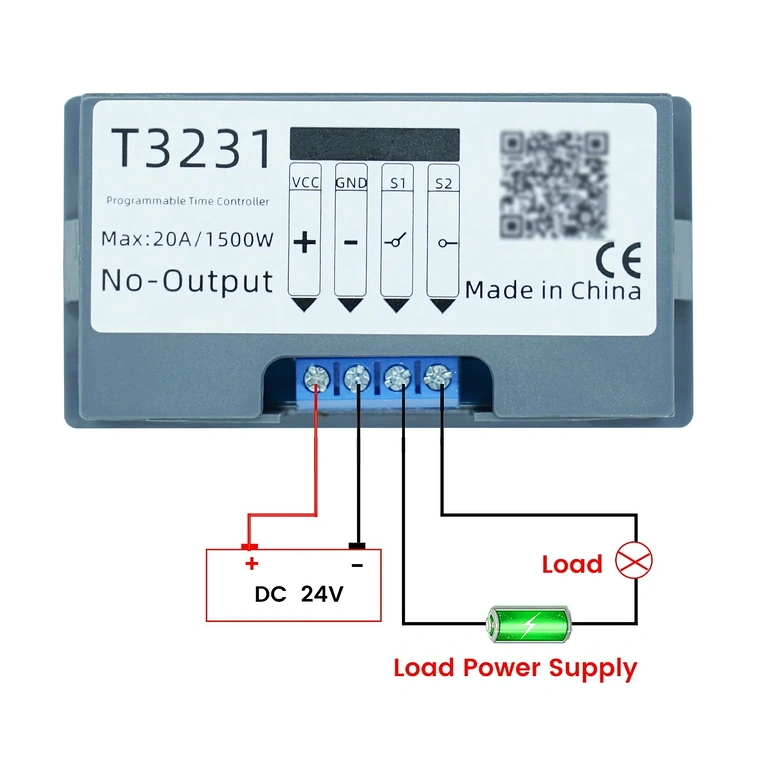

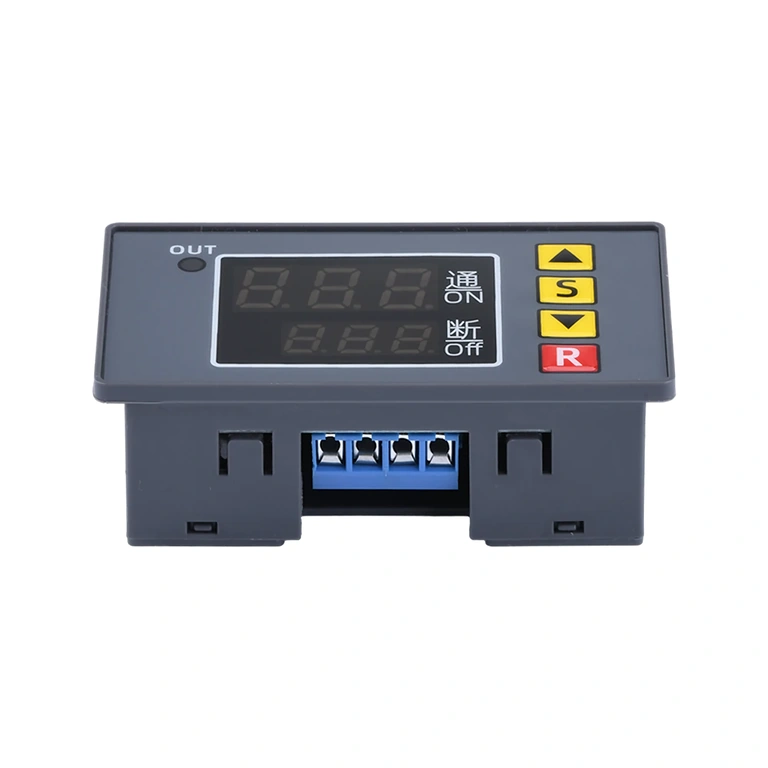

Modulet opererer ved 24V DC og kan håndtere belastninger på op til 10A via den normalt åbne (NO) kontakt. Det er rigeligt til de fleste små og mellemstore pumper eller ventilationssystemer. Da ON- og OFF-tider kan konfigureres uafhængigt, får du stor fleksibilitet i et kompakt design på kun 79,5 × 42,1 × 27,8 mm. En tydelig OUT LED-indikator viser altid relæets aktuelle status.
| Parameter | Specifikation |
|---|---|
| Forsyningsspænding | 24V DC |
| Relæudgang | 1 kanal, NO-kontakt, op til 10A |
| Tidsenhed | Sekunder / Minutter / Timer (uafhængig indstilling for ON/OFF) |
| Tidsinterval | 0 – 999 s/min/t |
| Cyklusfunktion | Uendelig loop eller 1–999 cyklusser |
| Forsinkelse | Understøttet |
| Aktivering | Automatisk (P4=ON) eller manuel (R-knap / ekstern port) |
| Hukommelse ved strømsvigt | Ja – ikke-flygtig hukommelse gemmer alle indstillinger |

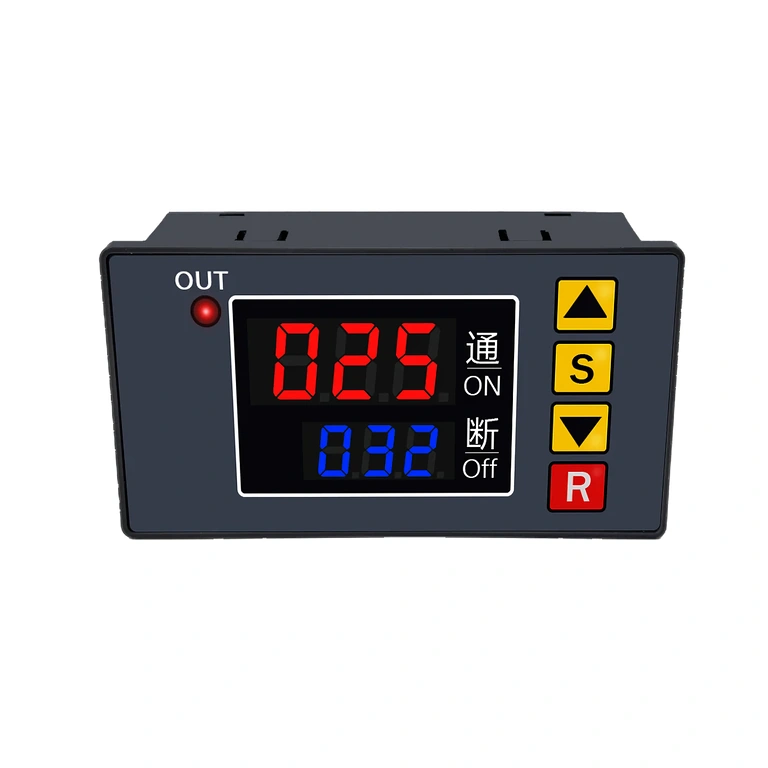

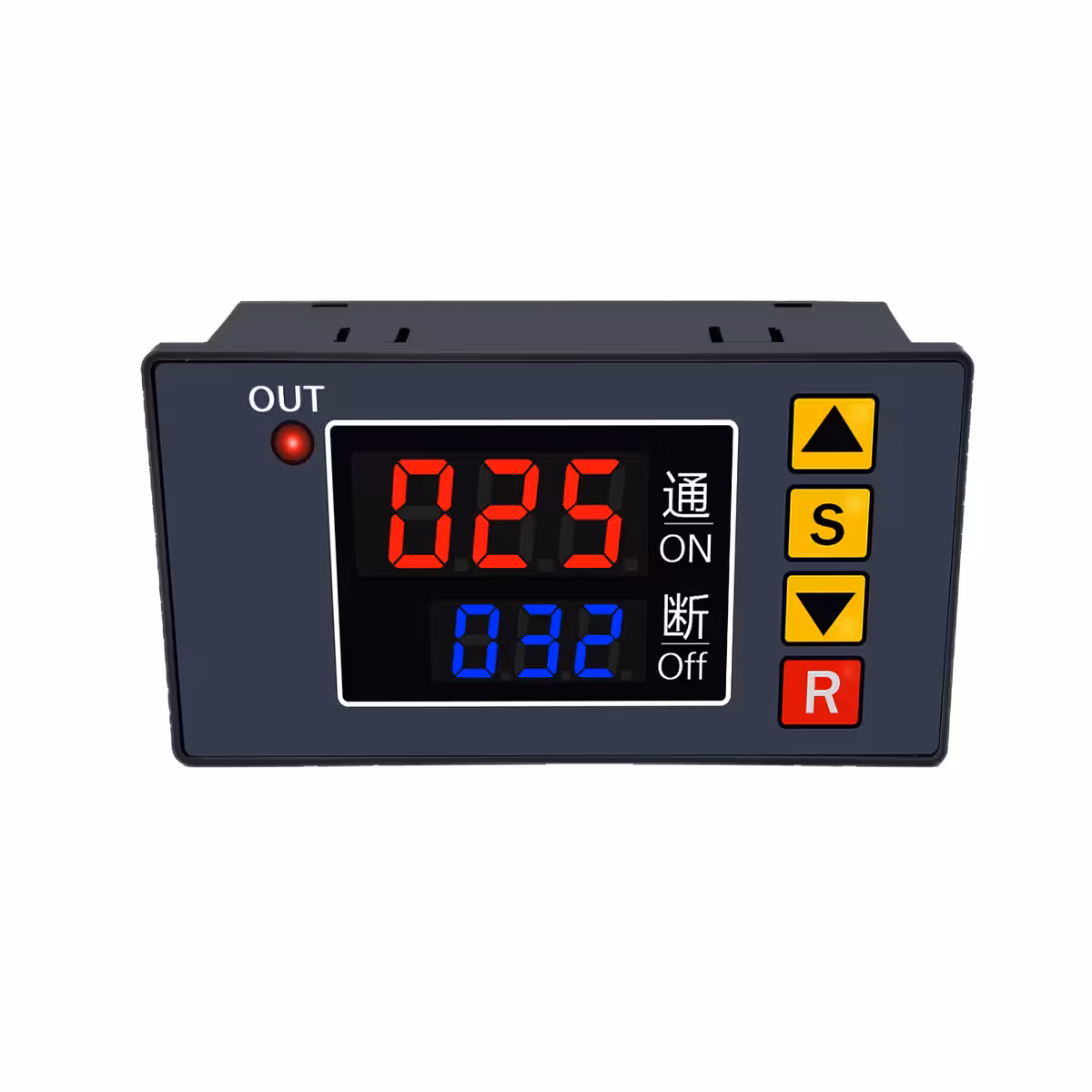

| LED-indikator (OUT) | Tændt = relæ aktivt, Slukket = inaktivt |
| Ekstern aktiveringsport | XH-2.45-2P (kræver lodning af stik eller ledninger) |

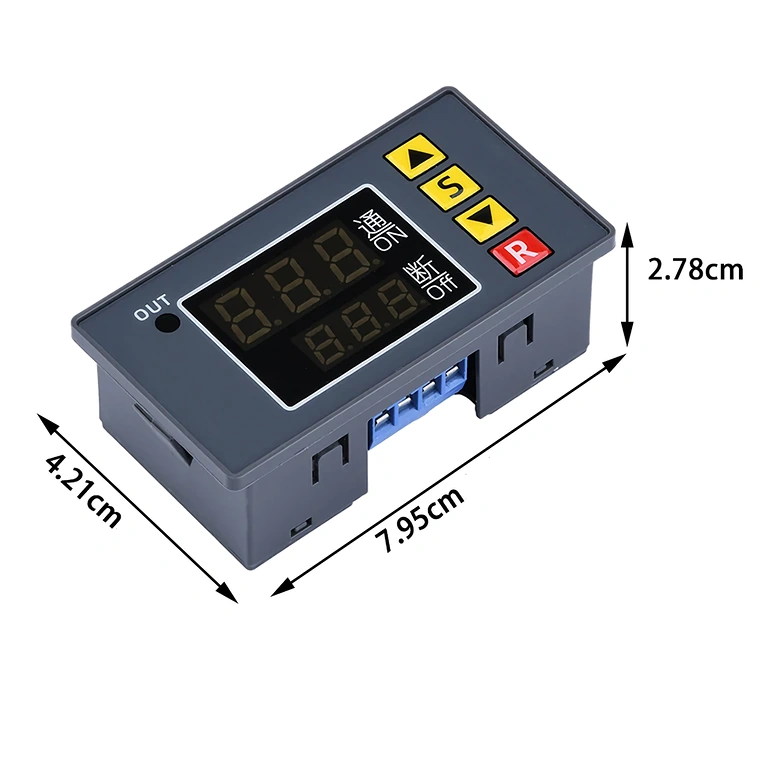

| Modulmål | 79,5 × 42,1 × 27,8 mm |
| Udskæring til panel | 77 × 39,3 mm |
Programmering og brug

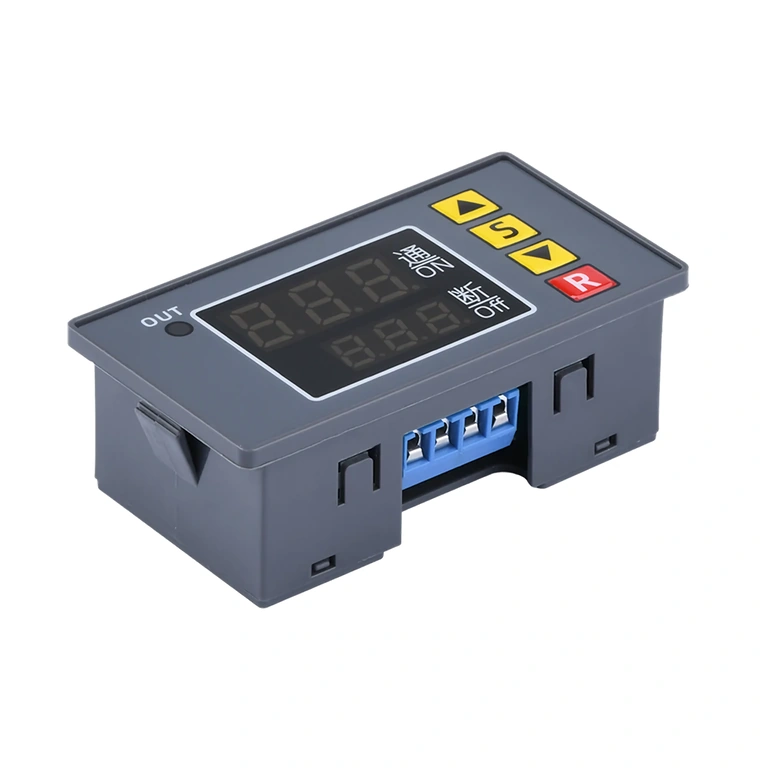

- Hold S-knappen nede i 6 sekunder for at åbne menuen.
- Tryk kort på S for at navigere mellem koderne P0–P5: P0 = tidsenhed ON, P1 = tidsenhed OFF, P2 = cyklusprioritet, P3 = antal cyklusser, P4 = aktiveringstilstand, P5 = tastaturlås.
- Brug ▲ og ▼ knapperne til at justere værdierne.
- Dobbeltklik på S for at indstille henholdsvis ON-tid og OFF-tid.
- Indstillingerne gemmes automatisk, hvis der ikke trykkes på nogen knapper i 6 sekunder.
- I automatisk tilstand (P4=ON) starter cyklussen med det samme, når strømmen tilsluttes.
- I manuel tilstand (P4=OFF) skal du trykke på R-knappen eller aktivere den eksterne port for at starte cyklussen.
- Eksempel på gentagende cyklus: ON=10s, OFF=5s, P3=OFF → kontinuerlig drift.
- Eksempel på forsinket start: ON=0, OFF=10s → aktivering 10 sekunder efter strømtilslutning.
Pakkens indhold

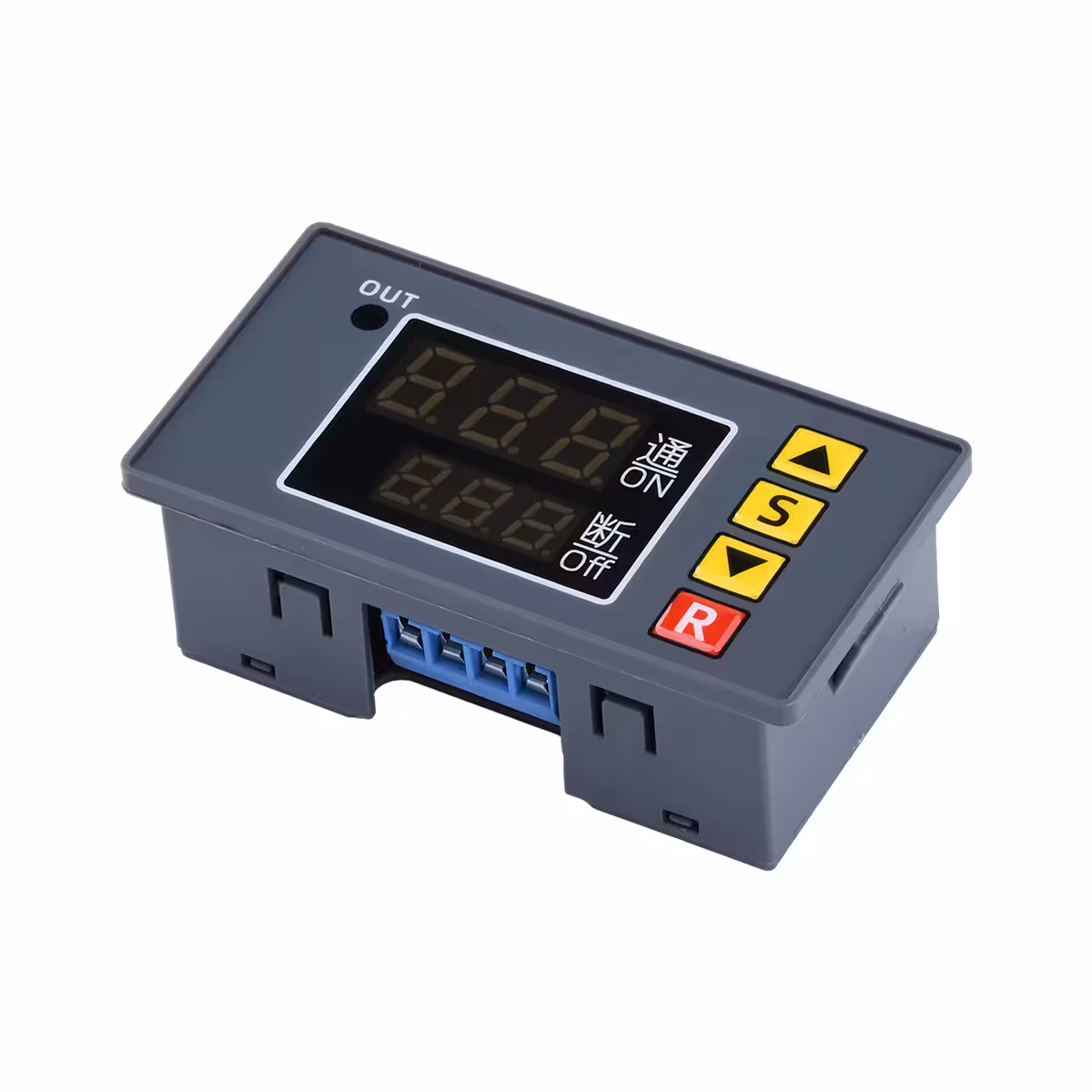

- 1 × Programmerbart 24V DC cyklisk tidsrelæ
Ofte stillede spørgsmål
Kan dette relæ køre på 12V eller 230V?
Nej. Modulet er udelukkende designet til 24V DC. Tilslutning til andre spændinger kan beskadige kredsløbet permanent.
Hvor stor en belastning kan relæet håndtere?
Op til 10A på NO-kontakten. Ved større belastninger anbefales det at bruge et eksternt kontaktorrelæ, der styres af dette modul.
Går indstillingerne tabt ved strømsvigt?
Nej. Den ikke-flygtige hukommelse gemmer alle parametre (P0–P5, ON/OFF-tider), og cyklussen genoptages automatisk, når strømmen vender tilbage.
Hvordan aktiverer jeg cyklussen via en ekstern sensor eller knap?
Indstil P4=OFF og forbind knappen eller sensoren til XH-2.45-2P porten på printet. Bemærk: Porten kræver lodning af et stik eller ledninger direkte på loddepunkterne.
Kan jeg begrænse antallet af cyklusser?
Ja. Med parameter P3 kan du vælge mellem uendelig loop eller et fast antal gentagelser mellem 1 og 999, hvorefter relæet stopper automatisk.
