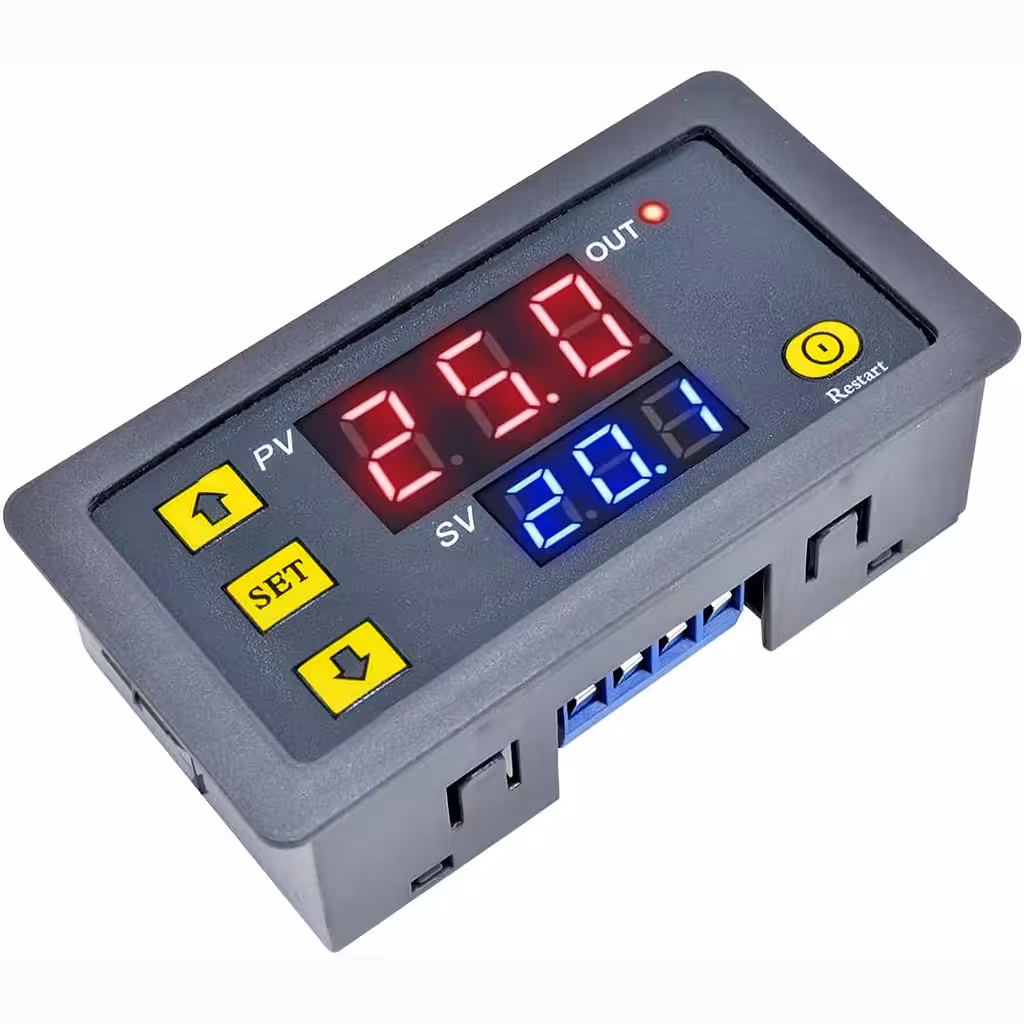

Programerbart 220V tidsrelæ med dobbelt T1/T2-display — præcis styring uden analog drift
Har du brug for at automatisere en pumpe, en ventilator eller et vandingssystem uden at skulle holde øje med uret? Med dette digitale tidsrelæ får du en pålidelig løsning, der klarer opgaven én gang for alle. Du indstiller blot T1- og T2-intervallerne, vælger driftstilstand, og så passer relæet sig selv – dag og nat, også efter strømafbrydelser.
Bemærk: Modulet bør installeres af en person med grundlæggende kendskab til el-installation. Se det medfølgende ledningsdiagram før montering.
Hvorfor vælge denne model? (Nøglefordele):

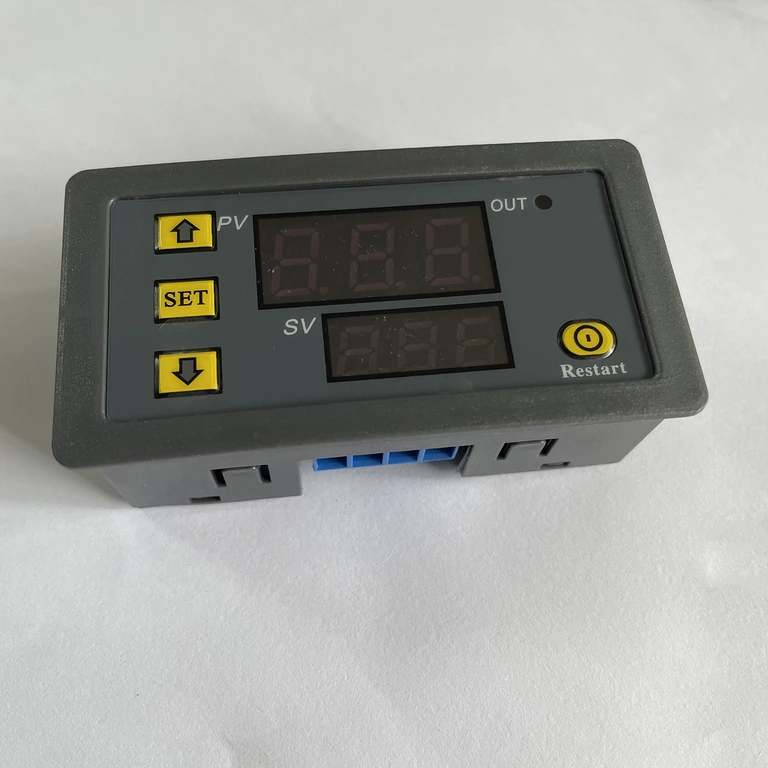

- Dobbelt LED-display (T1 + T2) — se og juster begge tidsintervaller samtidigt uden at skulle navigere gennem komplekse menuer
- 6 driftstilstande — inkluderer delay, timing, loop ON/OFF og loop OFF/ON, hvilket dækker alt fra automatisk vanding til industrielle ovne
- Interval 0–999 sekunder, minutter eller timer — fuld fleksibilitet via P0-parameteren uden behov for ekstra moduler
- Ikke-flygtig hukommelse — T1, T2, P0 og P1 gemmes automatisk, så relæet fortsætter præcis hvor det slap efter et strømsvigt

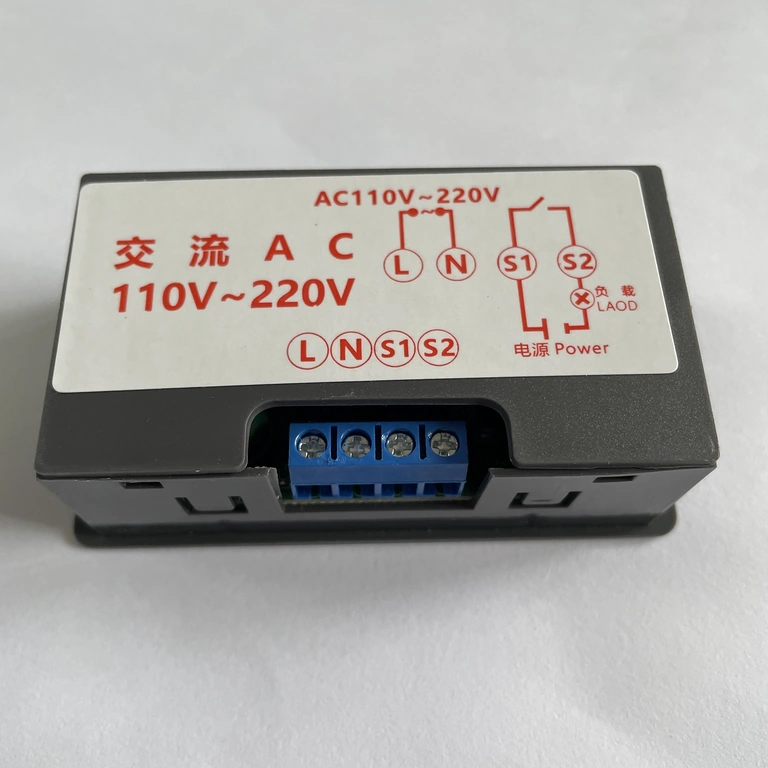

- Kapacitet på 10A / 1500W — kan direkte styre pumper, ventilatorer, varmelegemer og belysning uden behov for et eksternt kontaktorrelæ
- Kompakt design til el-tavler — måler 79×26×43 mm med et udskæringsmål på 72×40 mm, hvilket gør det nemt at indbygge i standardpaneler
Detaljer og ydeevne
Modulet er bygget op omkring en dedikeret mikrocontroller frem for et analogt RC-kredsløb. Det sikrer, at det indstillede tidsinterval forbliver konstant, uanset udsving i spænding eller temperatur. Med de intuitive SET, + og – knapper tager konfigurationen under et minut, og loop-tilstandene (P1-4 og P1-5) kører uendelige ON/OFF-cyklusser uden manuel indgriben. NO/NC-relækontakten sikrer kompatibilitet med både ohmske og induktive belastninger op til 1500W ved 220V AC.
| Parameter | Værdi / Detalje |
|---|---|
| Forsyningsspænding | AC 220V |
| Maks. strømstyrke | 10A |
| Maks. belastning | 1500W |
| Tidsinterval T1 / T2 | 0–999 sekunder / 0–999 minutter / 0–999 timer |
| Tidsenheder (P0) | P0=0 sekunder | P0=1 minutter | P0=2 timer |
| Driftstilstande (P1) | P1-0 til P1-5 (6 tilstande) |
| Hukommelse | Ikke-flygtig (bevares ved strømafbrydelse) |
| Display | Dobbelt LED-display (T1 + T2) |

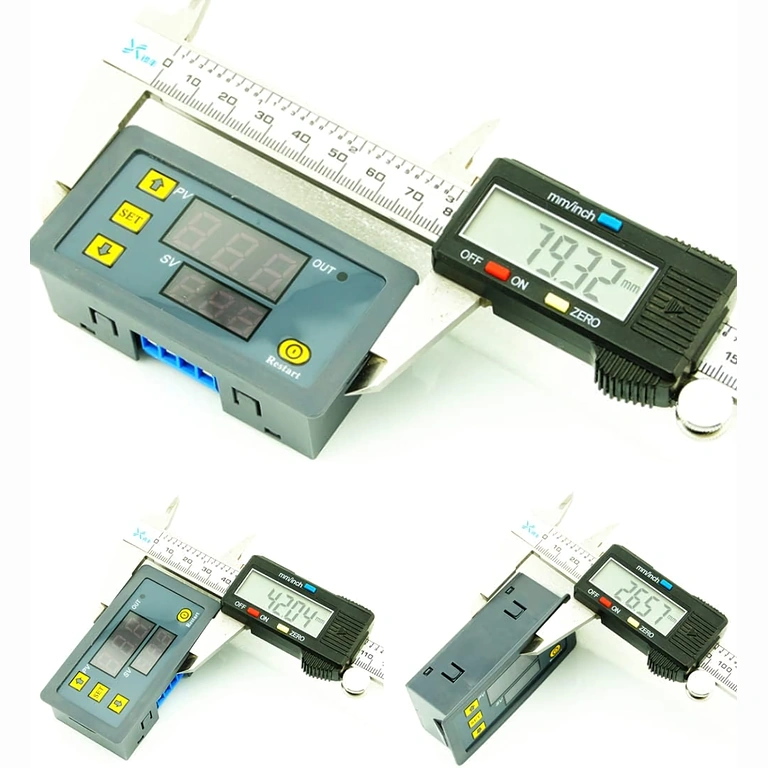

| Modulmål | 79 × 26 × 43 mm |
| Udskæringsmål | 72 × 40 mm |
| Udgangstype | NO/NC relækontakt |
Programmering og brugsanvisning

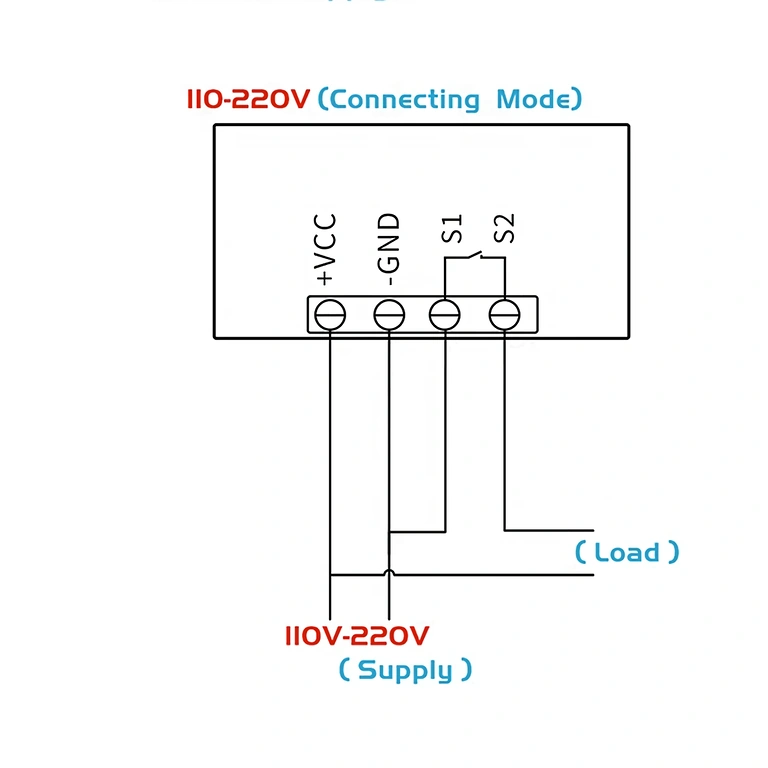

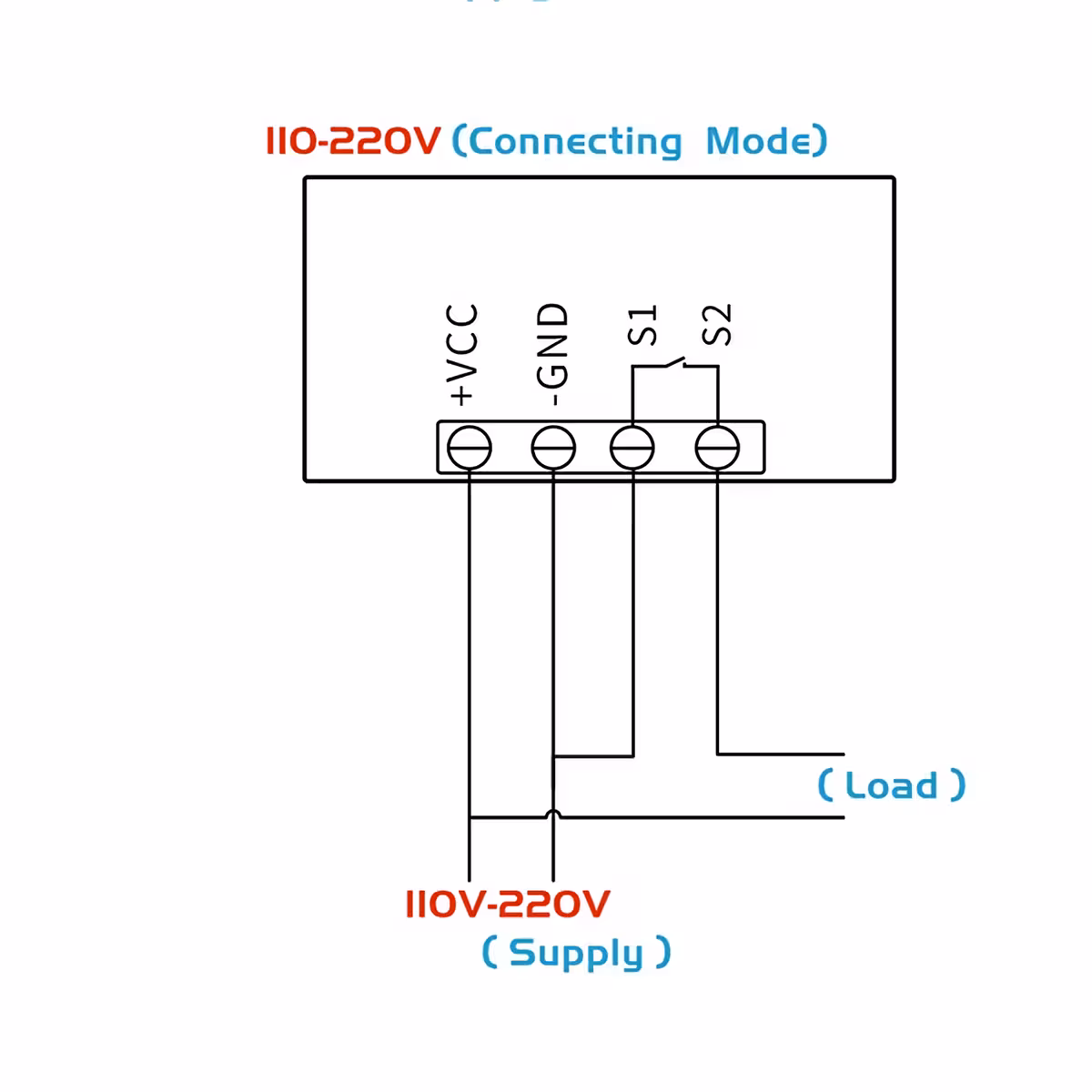

- Forbind modulet i henhold til det medfølgende ledningsdiagram (L, N til 220V indgang; belastning tilsluttes NO/COM-kontakterne).
- Tilslut AC 220V. Displayet viser nu standardværdien for T1.

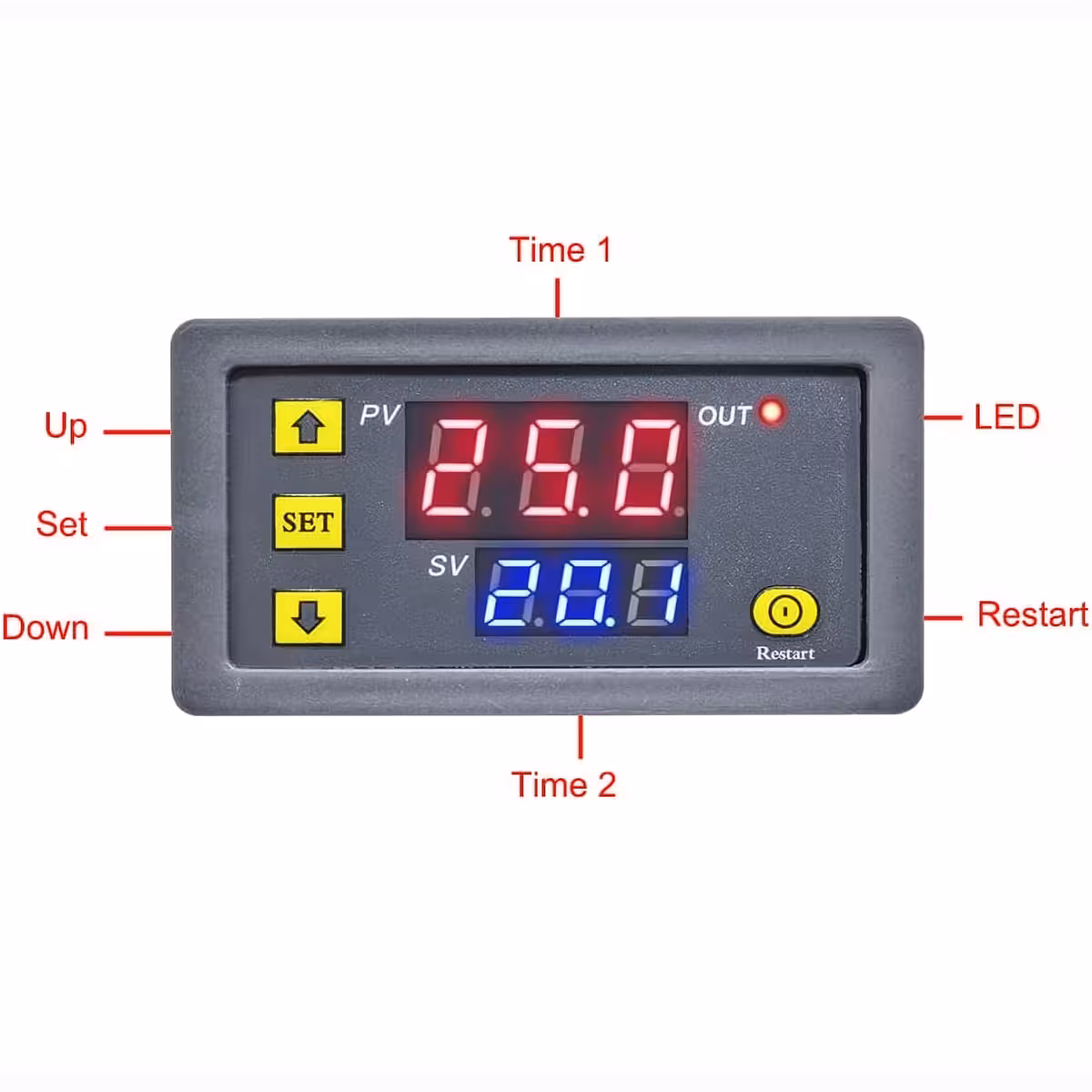

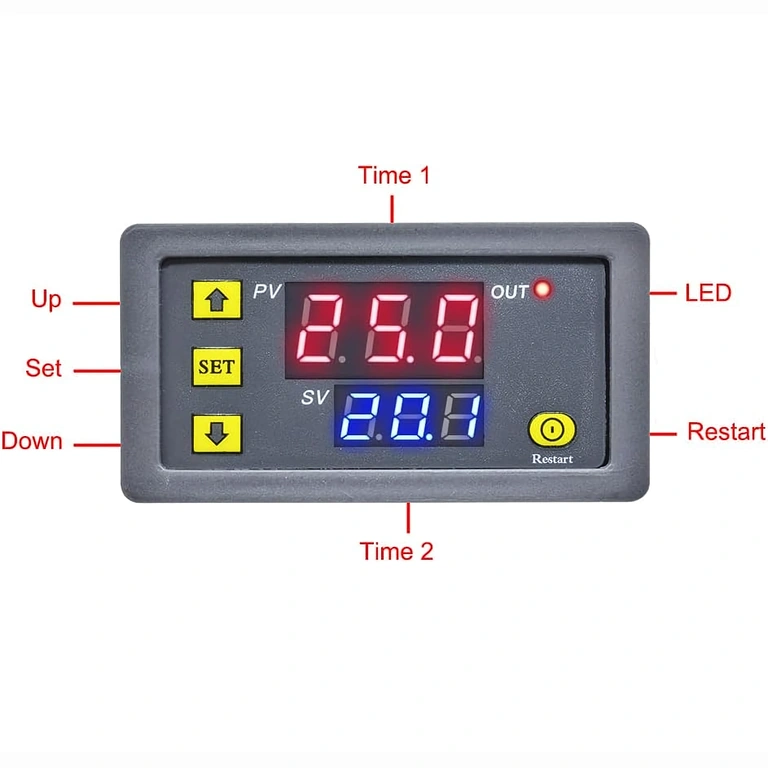

- Tryk kort på SET for at gå i redigeringstilstand. Det aktive ciffer blinker.
- Brug + og – knapperne til at indstille den ønskede værdi for T1 (ON-tid eller forsinkelse, afhængigt af tilstand).
- Tryk på SET igen for at skifte til T2 og indstil værdien.
- Tryk på SET for at gemme, eller vent et par sekunder, hvorefter indstillingerne gemmes automatisk.
- Hold SET nede (3–5 sekunder) for at tilgå menuen for avancerede parametre.
- Indstil P0 (tidsenhed):
- P0=0 — sekunder
- P0=1 — minutter
- P0=2 — timer
- Tryk kort på SET for at skifte til P1 og vælg driftstilstand:
- P1-0: Relæet aktiveres efter T1-forsinkelse og forbliver aktivt
- P1-1: Relæet forbliver inaktivt efter T1-forsinkelse
- P1-2: Relæet aktiveres efter T1, og slukker efter T2
- P1-3: Relæet er inaktivt efter T1, og aktiveres efter T2

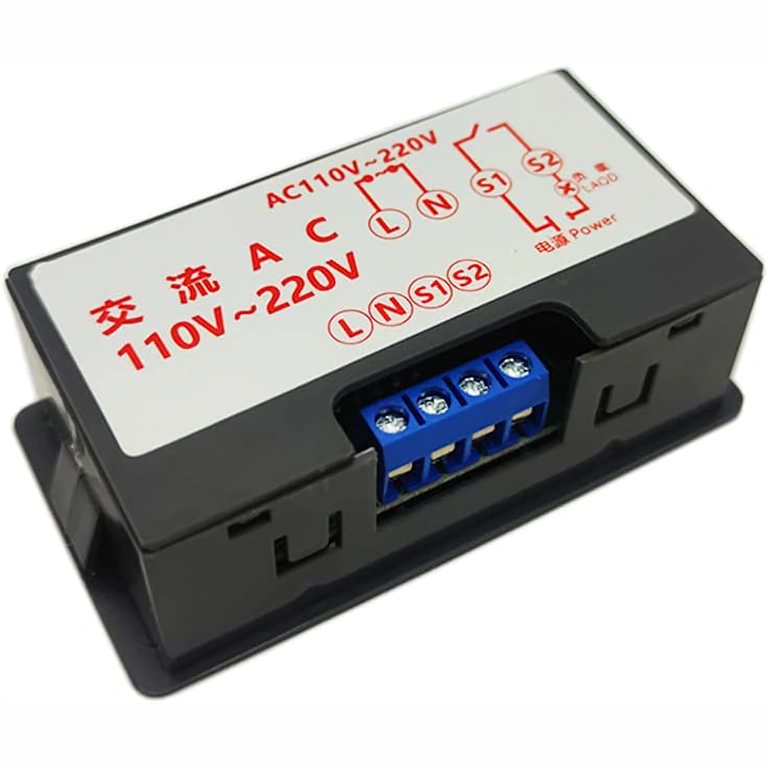

- P1-4: Gentaget cyklus: ON (T1) → OFF (T2) → ON (T1)…
- P1-5: Gentaget cyklus: OFF (T1) → ON (T2) → OFF (T1)…
- Tryk kort på SET for at gemme og forlade menuen. Modulet starter automatisk i den valgte tilstand.
Praktisk eksempel — gentaget cyklus 30s ON / 60s OFF: Indstil T1=30, T2=60, P0=0 (sekunder), P1=4. Relæet vil nu automatisk skifte mellem 30 sekunders aktivitet og 60 sekunders pause i en uendelig løkke.
Pakkens indhold
- 1 × Digitalt programerbart tidsrelæ 220V (T1/T2 modul)
- 1 × Ledningsdiagram
Ofte stillede spørgsmål
Kan den køre på andre spændinger, f.eks. 12V DC?
Nej. Denne model er udelukkende designet til AC 220V. Til lavspændingsapplikationer (12V, 24V DC) skal du vælge en model, der er specifikt beregnet til den pågældende spænding.
Går indstillingerne tabt ved strømsvigt?
Nej. Den ikke-flygtige hukommelse gemmer T1, T2 og P0/P1-parametre uanset strømafbrydelser. Når strømmen vender tilbage, genoptager relæet automatisk driften med de sidst gemte indstillinger.
Hvilke belastninger kan jeg tilslutte?
Den understøtter ohmske og induktive belastninger op til 10A / 1500W ved 220V AC — såsom vandpumper, ventilatorer, varmelegemer, LED-strips og mindre motorer. Ved meget store induktive belastninger anbefales et eksternt kontaktorrelæ.
Kan jeg indstille et interval på under 1 sekund?
Nej. Minimumsopløsningen er 1 sekund. Til tidsstyring i millisekunder kræves et relæ med højere præcision.
Kan den monteres direkte i en el-tavle?
Ja. Med et udskæringsmål på 72×40 mm kan modulet nemt indbygges i standard el-paneler eller installationsbokse. Det kompakte format (79×26×43 mm) sikrer, at der er plads til øvrige komponenter.
