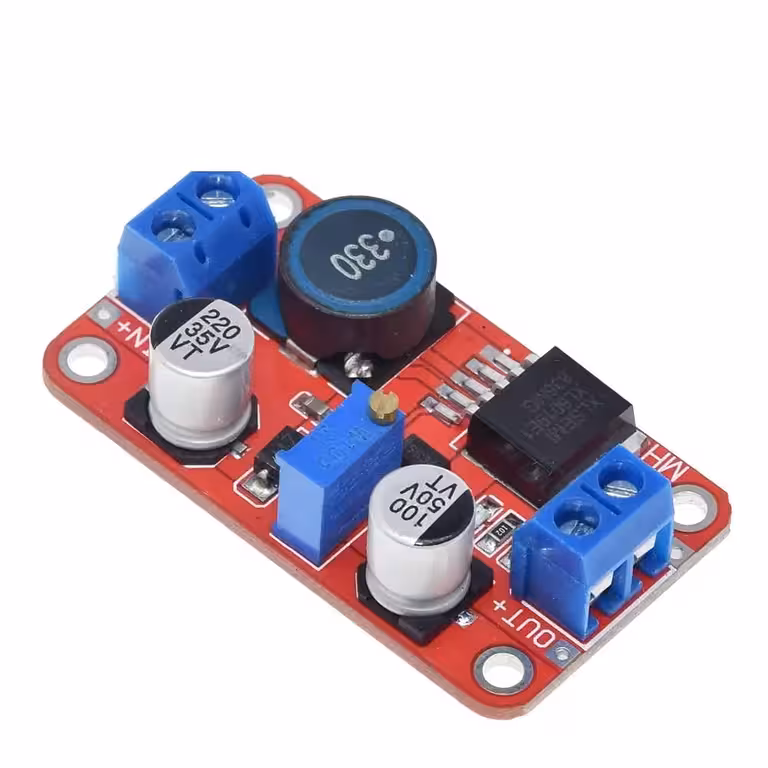

XL6019 DC-DC Boost Converter – Effektiv spændingsforstærkning til dine elektronikprojekter
Har du brug for at konvertere 3,7V fra et batteri til stabile 12V? Eller ønsker du at udnytte spændingen fra et solcellepanel effektivt? Dette XL6019 DC-DC boost converter modul er den ideelle løsning. Det konverterer enhver indgangsspænding mellem 3V og 35V til en justerbar udgangsspænding fra 5V til 40V med en imponerende effektivitet på op til 94%. Du får minimalt energitab og undgår overophedning ved normal belastning.
Bemærk: Da dette er en step-up (boost) konverter, skal udgangsspændingen altid være højere end indgangsspændingen. Sørg for en spændingsforskel på mindst 1,5V for optimal og stabil drift.
Hvorfor vælge dette modul? (Fordele):
- Høj effektivitet (op til 94%) — Mindre end 6% energitab. Ved belastninger under 10W kører modulet køligt uden behov for køleplade.
- 5A maksimal strømstyrke — Ideel til små motorer, LED-strips eller flere moduler samtidigt. Ved kontinuerlig drift anbefales en belastning på under 2,5A uden ekstra køling.
- Bredt indgangsområde (3V–35V) — Kompatibelt med alt fra enkelte LiPo-celler (3,7V) og AA-batterier til solcellepaneler og 12V/24V bilstrømforsyninger.
- Præcis justering (±0,5%) — Høj præcision i både spænding og belastningsregulering, hvilket er afgørende for følsomme kredsløb som mikrokontrollere og lydudstyr.
- Lav ripple (under 100mV) — En switching-frekvens på 220KHz minimerer elektromagnetisk støj, så du undgår interferens med andre komponenter.
- Indbyggede beskyttelsesfunktioner — Beskyttelse mod overstrøm og overophedning sikrer både modulet og din tilsluttede enhed.
- Kompakt design (50×28×13mm) — Nemt at integrere i DIY-kabinetter, bærbare projekter eller kontrolpaneler.
Tekniske detaljer og ydeevne
Modulet er bygget op omkring den kraftfulde XL6019 IC, en PWM-controller med integreret MOSFET. Dette design reducerer antallet af eksterne komponenter, mindsker støj og sikrer en mere effektiv konvertering sammenlignet med moduler, der benytter eksterne MOSFETs. De nøje udvalgte SMD-komponenter og den indbyggede spole holder output-ripplen under 100mV, hvilket er essentielt til følsom elektronik som Arduino eller DAC-lydkredsløb.
Med en switching-frekvens på 220KHz opnås hurtig respons på belastningsændringer. Ved effekter over 10W anbefales montering af en køleplade på MOSFET-chippen samt god ventilation. Modulet er designet til drift i temperaturer mellem -40°C og +85°C, hvilket gør det velegnet til både industrielle og udendørs applikationer.
| Parameter | Værdi / Detalje |
|---|---|
| Indgangsspænding | 3V – 35V (maks. 40V) |
| Udgangsspænding | 5V – 40V (maks. 45V) |
| Maks. udgangsstrøm | 5A (anbefalet kontinuerlig: maks. 2,5A uden køling) |
| Konverteringseffektivitet | Op til 94% |
| Switching-frekvens | 220KHz |
| Output ripple | < 100mV |
| Spændingspræcision | ±0,5% |
| Belastningspræcision | ±0,5% |
| Beskyttelse | Overstrøm, overophedning |
| Driftstemperatur | -40°C ~ +85°C |
| Dimensioner | 50mm × 28mm × 13mm |
| Type | Boost (Step-Up) DC-DC |
Brugsvejledning
- Tilslutning: Forbind din DC-strømkilde (3V–35V) til indgangsterminalerne (IN+ og IN–). Den indbyggede LED lyser, når modulet er tændt.
- Måling: Brug et digitalt multimeter på udgangsterminalerne (OUT+ og OUT–) for at kontrollere den aktuelle spænding, før du tilslutter din enhed.
- Justering: Drej på potentiometeret med uret for at øge udgangsspændingen, og mod uret for at sænke den. Juster langsomt, mens du holder øje med multimeteret.
- Spændingsforskel: Husk at udgangsspændingen skal være mindst 1,5V højere end indgangsspændingen for stabil drift.
- Belastning: Når den ønskede spænding er indstillet, kan du tilslutte din enhed. Ved belastninger over 10W bør du montere en køleplade på MOSFET-chippen.
Pakkens indhold
- 1x XL6019 DC-DC Boost Converter modul
Ofte stillede spørgsmål
Kan jeg bruge dette modul til at lave 12V fra et 5V batteri?
Ja, det kan du sagtens. Bemærk dog, at ved en effektivitet på ca. 90% kræver 1A ved 12V cirka 2,5A fra din 5V-kilde. Sørg for, at din strømforsyning kan levere denne strømstyrke.
Kan modulet bruges til at oplade Li-Ion batterier?
Modulet kan levere den nødvendige spænding (f.eks. 4,2V eller 8,4V), men det har ikke indbygget lade-controller (BMS). Du bør tilslutte et dedikeret lademodul (f.eks. TP4056) til udgangen – oplad aldrig batterier direkte uden korrekt beskyttelse.
Er det velegnet til solcellepaneler?
Ja, det er en meget populær anvendelse. Modulet kan løfte den varierende spænding fra et solcellepanel (3V–35V) til en fast spænding, der er velegnet til opladning af batterier eller drift af udstyr.
Hvorfor svinger udgangsspændingen ved høj belastning?
Ved strømstyrker tæt på 5A kan ripplen stige. Du kan forbedre stabiliteten ved at tilføje en elektrolytisk kondensator på 470–1000µF på udgangen og montere en køleplade. For maksimal stabilitet anbefales en kontinuerlig strøm under 2,5A.
Virker det med en enkelt 3,7V LiPo-celle?
Ja, modulet har en minimumsindgang på 3V, så en 3,7V LiPo-celle fungerer perfekt. Det samme gælder for 2–3 serieforbundne AA- eller AAA-batterier.
