DC-DC Step-up Boost Converter 400W – Effektiv spændingsforøgelse
Har du en 12V strømforsyning, men mangler 24V, 36V eller måske 48V til dit projekt? Uden den rette konverter er du begrænset, men med dette 400W DC-DC step-up boost-modul løser du udfordringen nemt. Modulet transformerer enhver indgangsspænding mellem 8.5V og 50V til en justerbar udgangsspænding på op til 60V, alt imens du bevarer en høj effektivitet med et energitab på under 4% under optimale forhold.
Bemærk: Udgangsspændingen skal altid være højere end indgangsspændingen. Ved indgangsstrømme over 8A anbefales aktiv køling kraftigt.
Hvorfor vælge dette modul? (Nøglefordele):
- 400W reel effekt — håndterer kontinuerlig belastning uden problemer ved strømspidser.
- Op til 96% effektivitet — minimerer varmetab, så energien går til dit udstyr i stedet for til køleprofilerne.
- Uafhængig dobbeltjustering — separat potentiometer til både spænding og strømbegrænsning, så du får præcis den konfiguration, du har brug for.
- 150kHz frekvens — sikrer lav ripple på udgangen, muliggør mere kompakte komponenter og giver en hurtigere dynamisk respons sammenlignet med standardkonvertere.
- Indbygget beskyttelse — udstyret med en 15A bilsikring, der beskytter både modulet og din belastning ved fejl.
- Integrerede køleprofiler — klarer moderat belastning (under 8A indgang) uden behov for ekstra køling.

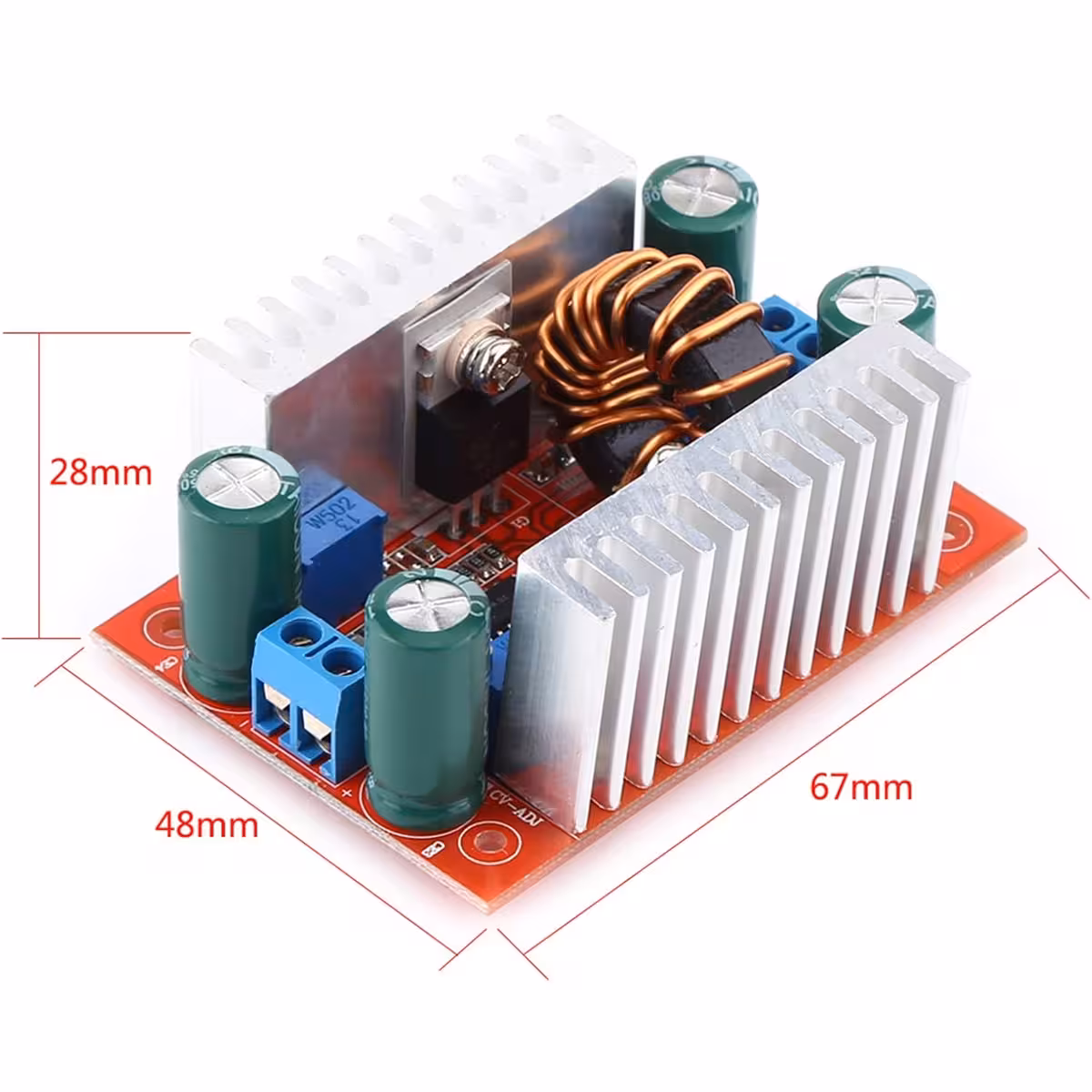

- Kompakt design (48×67×28mm) — passer let ind i de fleste DIY-kabinetter eller hjemmebyggede laboratoriestrømforsyninger.
Detaljer og ydeevne
Hjertet i dette modul er en 150kHz switch-mode boost-konverter. Den høje frekvens tillader brug af mindre spoler og kondensatorer, hvilket resulterer i en lavere udgangs-ripple end ved langsommere løsninger. Den maksimale indgangsstrøm er 15A, mens udgangen kan levere op til 12A. Den præcise strømstyrke afhænger af forholdet mellem indgangs- og udgangsspænding – jo større forskel, desto lavere bliver den tilgængelige udgangsstrøm. Justeringen foretages nemt med en skruetrækker: potentiometeret til højre styrer spændingen, mens potentiometeret til venstre styrer strømbegrænsningen.
| Parameter | Værdi / Detalje |
|---|---|
| Indgangsspænding | 8.5V – 50V DC |
| Udgangsspænding | 10V – 60V DC (justerbar) |
| Maksimal effekt | 400W |
| Maks. indgangsstrøm | 15A (aktiv køling anbefales over 8A) |
| Maks. udgangsstrøm | 12A (afhænger af spændingsforhold) |
| Konverteringseffektivitet | Op til 96% |
| Driftsfrekvens | 150kHz |
| Beskyttelse | 15A bilsikring |
| Justering | 2 uafhængige potentiometre (spænding + strøm) |
| Dimensioner | 48mm × 67mm × 28mm |
Vejledning til opsætning og brug
- Tilslut din strømkilde til indgangsterminalerne (f.eks. 12V DC) – uden at tilslutte en belastning endnu.
- Drej strømpotentiometeret (venstre) til den ønskede maksimumværdi, før du foretager andre justeringer – ellers kan det blokere for spændingsreguleringen.
- Juster spændingspotentiometeret (højre) med en skruetrækker, indtil du måler den ønskede værdi med et multimeter på udgangsterminalerne.
- Tilslut din belastning og overvåg strømforbruget. Hvis spændingen falder pludseligt, skal du øge strømbegrænsningen via det venstre potentiometer.
- Ved indgangsstrømme over 8A bør du montere en blæser, der blæser direkte på modulets køleprofiler.
- Typisk fejl: Hvis spændingen ikke ændrer sig, når du drejer på potentiometeret, så tjek om strømpotentiometeret er sat for lavt – dette begrænser også udgangsspændingen.
Pakkens indhold
- 1x DC-DC Step-up Boost Converter 400W 15A
- 1x 15A bilsikring (monteret)
Ofte stillede spørgsmål
Kan jeg bruge modulet til at oplade LiPo- eller Li-ion-batterier?
Ja. Indstil udgangsspænding og strømstyrke til de korrekte værdier for din batteritype, før du tilslutter. Modulet fungerer som en CC/CV-strømforsyning, hvilket er ideelt til kontrolleret opladning.
Har jeg brug for en blæser, eller er den indbyggede køleprofil nok?
Ved under 8A indgangsstrøm er de integrerede køleprofiler tilstrækkelige. Ved over 8A eller ved kontinuerlig drift tæt på maks. effekt bør du tilføje en aktiv blæser for at undgå overophedning.
Kan modulet drives direkte fra et 12V bilbatteri?
Ja, 12V ligger perfekt inden for intervallet 8.5V–50V. Sørg blot for, at batteriet kan levere den nødvendige strøm uden at spændingen falder til under 8.5V under belastning.
Hvorfor ændrer udgangsspændingen sig ikke, når jeg drejer på spændingspotentiometeret?
Det skyldes sandsynligvis, at strømpotentiometeret (til venstre) er sat for lavt og dermed begrænser spændingen. Skru op for strømbegrænsningen og prøv igen.
Hvad sker der, hvis jeg overstiger 50V på indgangen?
Modulet er ikke designet til spændinger over 50V. Hvis du overskrider denne grænse, kan de interne komponenter blive permanent beskadiget. Brug altid en stabiliseret strømforsyning inden for de angivne specifikationer.
