3S 60A BMS-modul – Komplet beskyttelse og balancering til 14.8V Li-Ion 18650-batteripakker
Ubeskyttede batterier nedbrydes hurtigt. En Li-Ion-batteripakke uden aktiv overvågning kan miste 30–40 % af sin kapacitet på blot få måneders intensiv brug. Dette 3S 60A BMS-modul løser netop dette problem: Det overvåger hver enkelt celle, griber automatisk ind ved afvigelser og holder batteripakken perfekt balanceret under hver eneste opladning.
Bemærk: Modulet inkluderer ikke 18650-batterier. Kontrollér altid batteripakkens nominelle spænding før montering. De 70A er en peak-værdi (kortvarig belastning); den anbefalede maksimale kontinuerlige strømstyrke er 60A.
Hvorfor vælge denne model? (Vigtigste fordele):
- 60A kontinuerlig / 70A peak — understøtter motorer med højt strømforbrug uden spændingsfald eller uønskede afbrydelser, selv i krævende DIY-projekter.
- Passiv balancering (100mA pr. celle) — udligner forskelle mellem cellerne under opladning, hvilket forhindrer den ubalance, der ellers ville halvere batteriets levetid.
- Tredobbelt automatisk beskyttelse — mod overopladning (4.2V ±0.03V), dybdeafladning (3.2V ±0.1V) og kortslutning, uden behov for manuel indgriben.

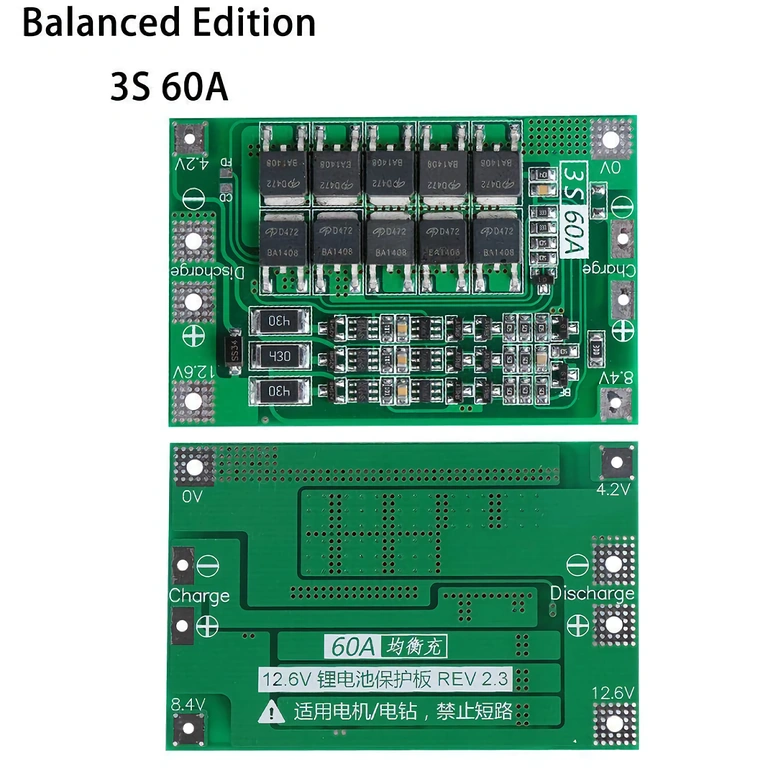

- 10 kraftige MOSFETs — sikrer lav intern modstand, bedre varmeafledning end standardmoduler med 6 MOSFETs og lynhurtig reaktion ved fejl.
- Kompakt design (kun 3.4 mm tykkelse) — passer perfekt i trange kabinetter til boremaskiner, droner eller RC-biler, hvor pladsen er trang.

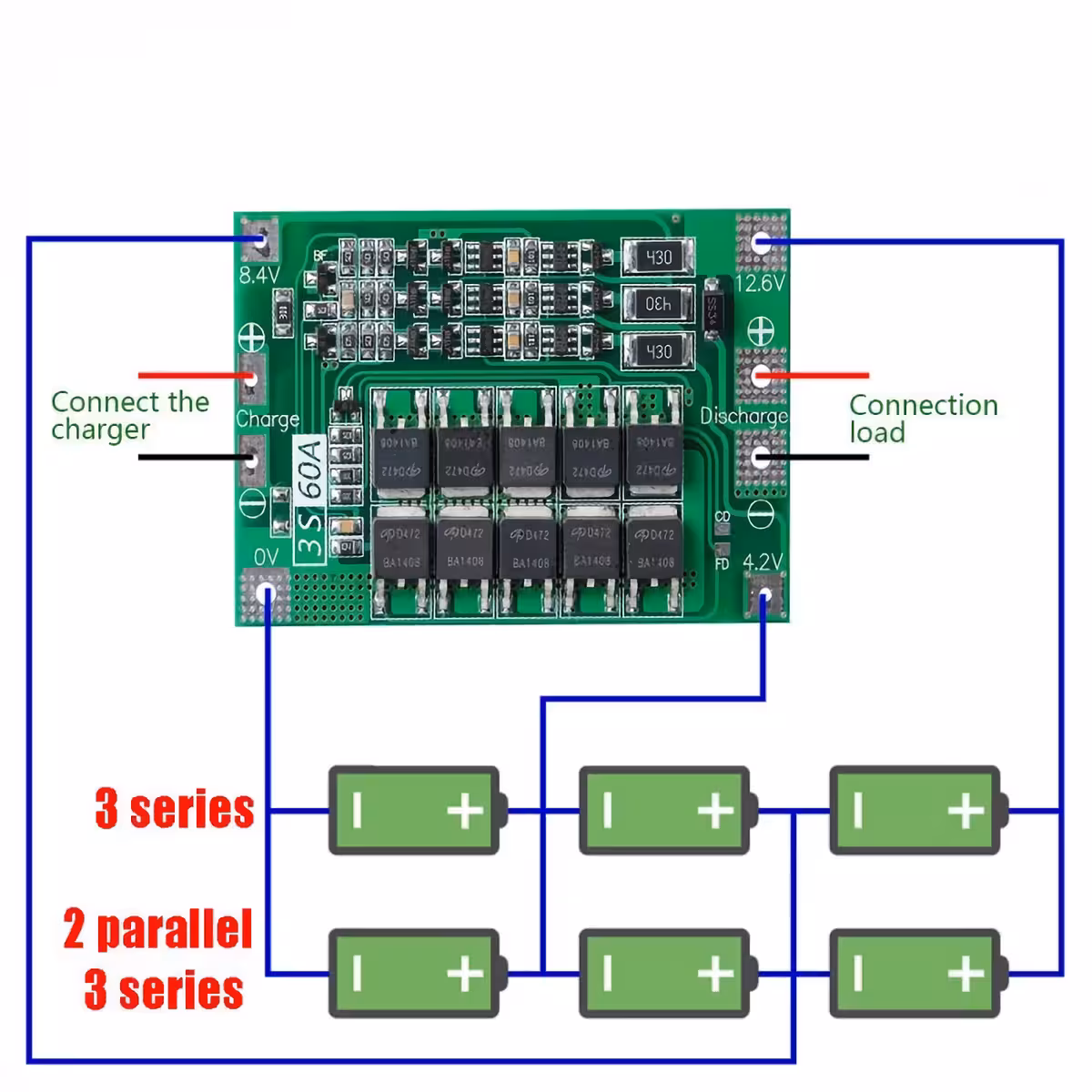

- Fælles port (B- / P- / C-) — muliggør samtidig tilslutning af oplader og belastning uden behov for kompleks kabelføring.
Detaljer og ydeevne

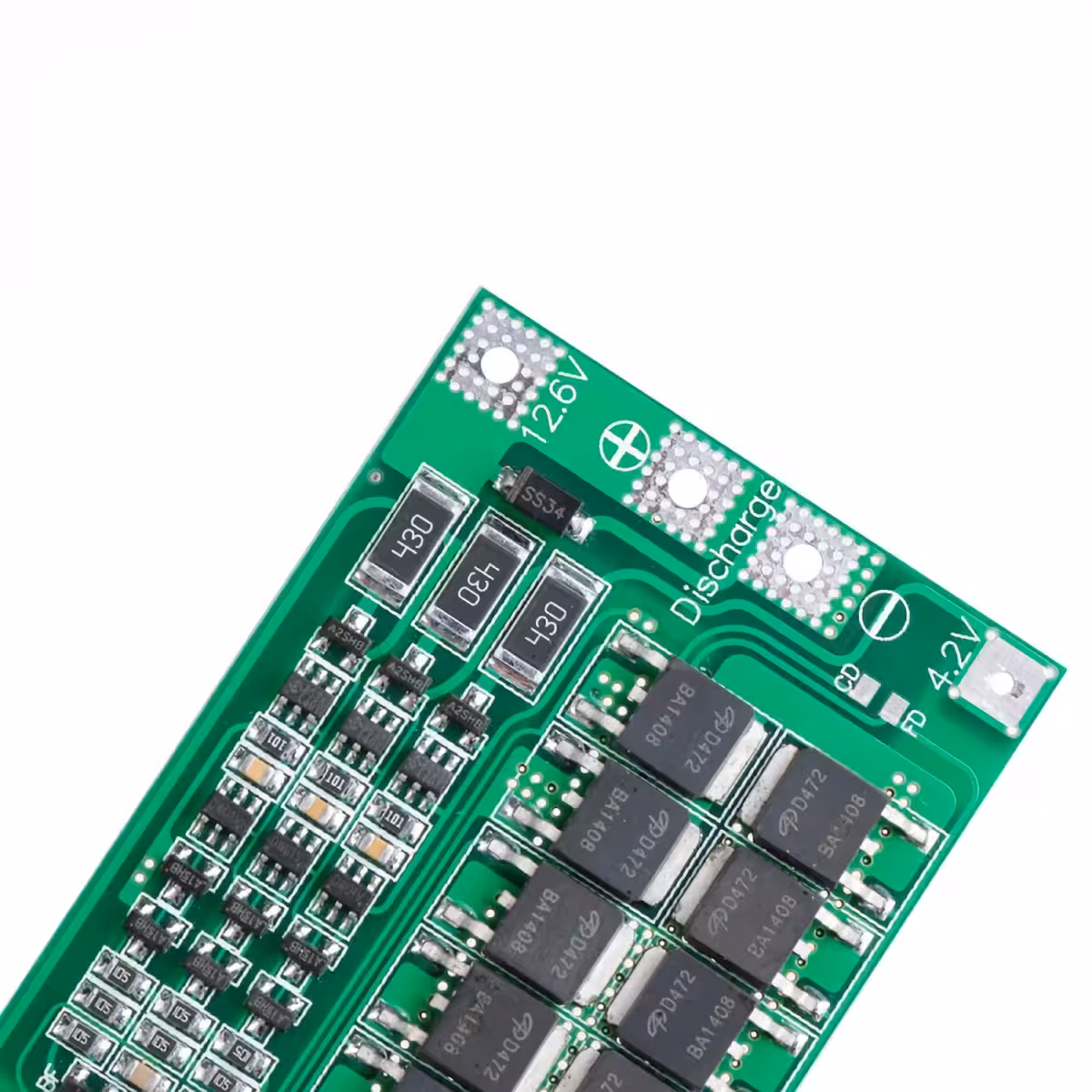

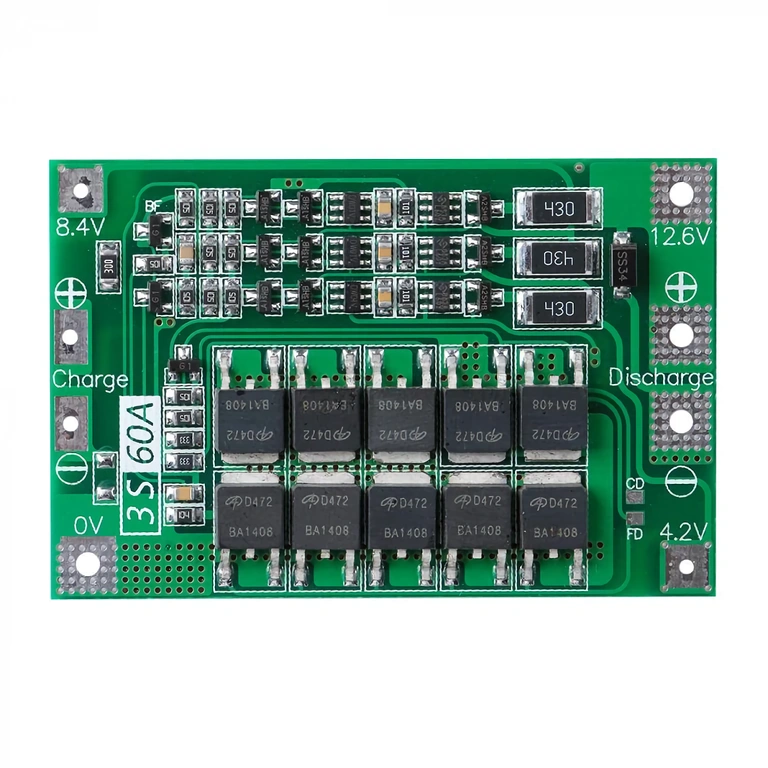

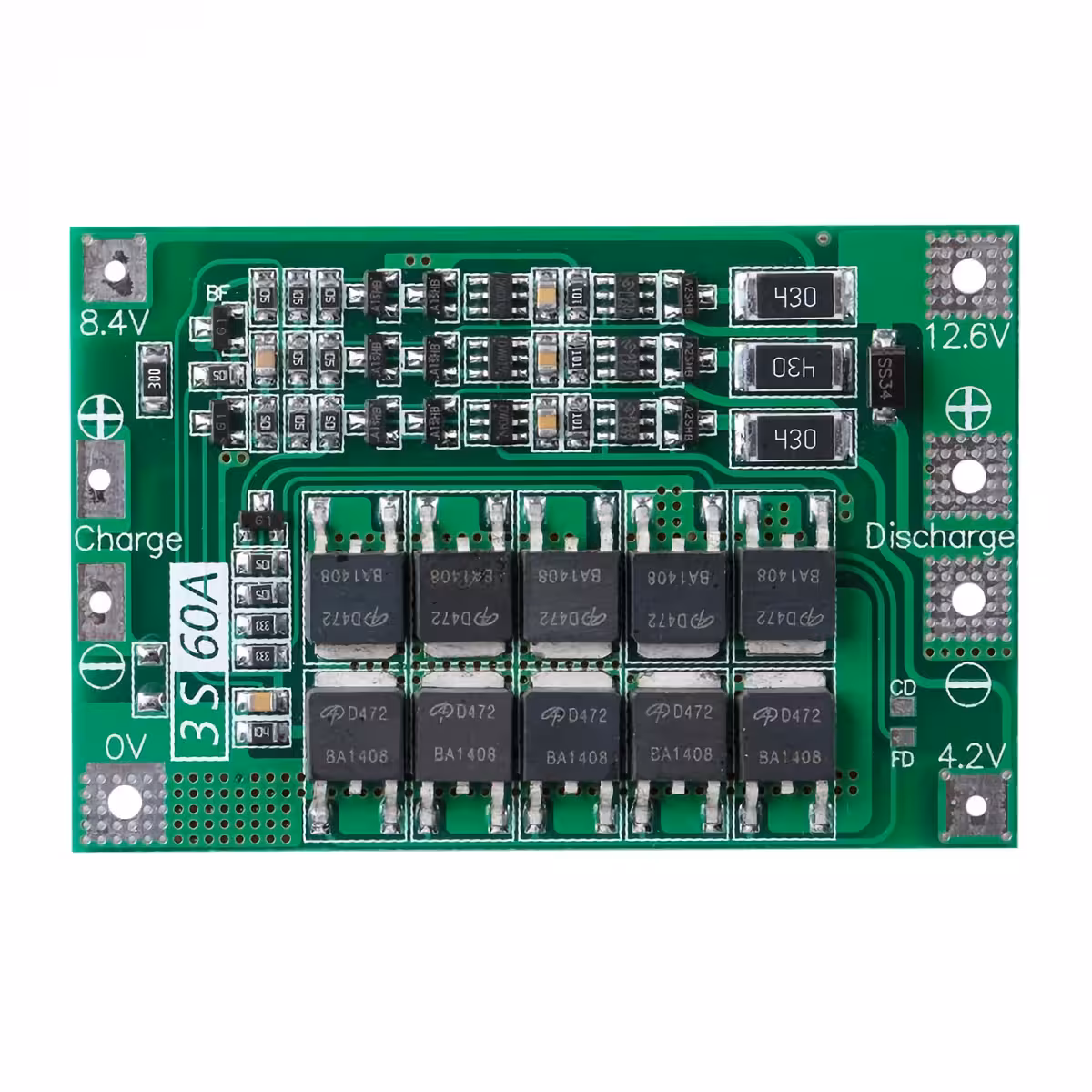

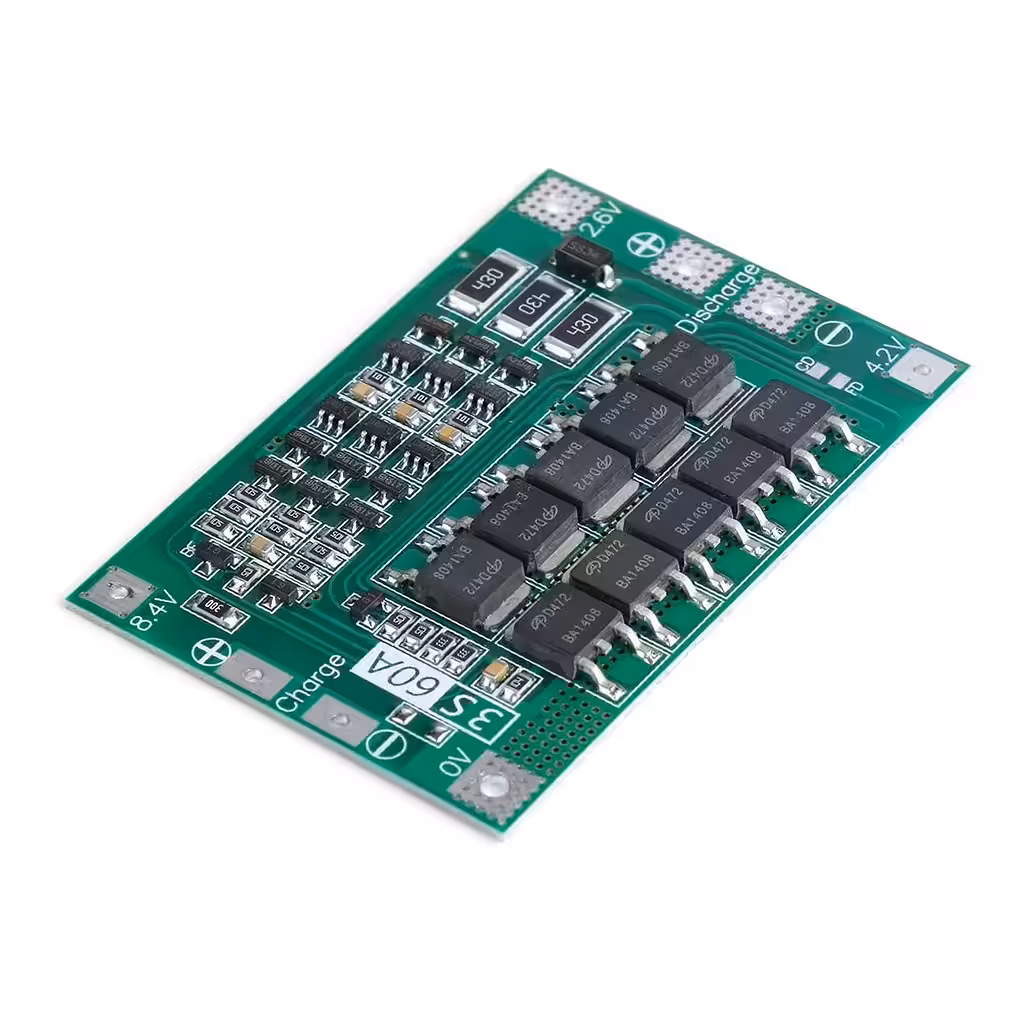

Kredsløbet er opbygget omkring 10 kraftige MOSFET-transistorer, der er placeret symmetrisk for at reducere den interne modstand og minimere energitab under belastning. Beskyttelsesgrænserne er fabrikskalibrerede til standard Li-Ion-kemi: 4.2V ved overopladning og 3.2V ved dybdeafladning — værdier, der beskytter cellerne uden at gå på kompromis med den brugbare kapacitet.
Systemet til passiv balancering aktiveres udelukkende under opladningsfasen, hvor overskydende energi fra de mest opladede celler ledes væk via dedikerede modstande. Den maksimale ladestrøm er 15A, hvilket gør modulet kompatibelt med professionelle 3S-opladere. Ved afladningsstrømme mellem 20–30A fungerer modulet uden behov for ekstra køling; tæt på grænsen på 60A anbefales tilstrækkelig ventilation.
| Parameter | Værdi / Detalje |
|---|---|
| Batterikonfiguration | 3S (Li-Ion 18650) |
| Nominel pakkespænding | 14.8V (oplader: 12.6V udgang) |
| Maks. ladestrøm | 15A |
| Maks. afladningsstrøm (kontinuerlig) | 60A |
| Maks. afladningsstrøm (peak) | 70A |
| Beskyttelse mod overopladning | 4.2V ± 0.03V pr. celle |
| Beskyttelse mod dybdeafladning | 3.2V ± 0.1V pr. celle |
| Balanceringsstrøm | 100mA pr. celle |
| Antal MOSFETs | 10 |
| Dimensioner | 62 × 42 × 3.4 mm |
| Kortslutningsbeskyttelse | Ja (automatisk, nulstilles når belastning fjernes) |
| Port-topologi | Fælles port (B- / P- / C-) |
| Anbefalede anvendelser | Elværktøj, skruemaskiner, droner, RC, robotstøvsugere, DIY |
Pakkens indhold
- 1 × 3S 60A BMS-modul til Li-Ion 18650-batterier
Ofte stillede spørgsmål
Virker det med alle 18650-batterier uanset kapacitet?
Ja. BMS 3S 60A-modulet er kompatibelt med alle Li-Ion 18650-celler, uanset kapacitet (mAh). Balanceringen fungerer dog mest effektivt, hvis du bruger celler af samme model og kapacitet — store forskelle mellem cellerne kan gøre balanceringsprocessen langsommere.
Hvad sker der ved en kortslutning?
Modulet registrerer kortslutningen på få millisekunder og afbryder automatisk afladningskredsløbet via MOSFET-transistorerne. Både batteriet og det tilsluttede udstyr beskyttes. Systemet genopretter forbindelsen automatisk, når den defekte belastning er fjernet — manuel nulstilling er ikke nødvendig.
Hvilken spænding skal opladeren have?
Til en 3S Li-Ion-pakke skal opladeren levere præcis 12.6V — dette er den korrekte ladespænding for 3 celler i serie. Brug altid en dedikeret 3S-oplader med strømbegrænsning; en forkert oplader kan beskadige cellerne, selv med et BMS monteret.
Er der brug for køleplade ved høj belastning?
Ved 20–30A fungerer modulet fint uden ekstra køling. Hvis du arbejder tæt på grænsen på 60A kontinuerligt i længere tid, anbefales det at montere en lille køleplade på MOSFET-transistorerne eller sørge for aktiv ventilation, da vedvarende høj varme kan forkorte komponenternes levetid.
