XL6009 DC-DC Boost Converter Step-Up – 5-pak med 4A og 94% effektivitet til dine projekter
Har du en 5V-strømkilde, men har brug for 12V? Eller vil du drive en LED-strip fra et 3,7V batteri? XL6009 boost step-up konverteren er den ideelle løsning. Med denne 5-pak er du altid dækket ind til dine hobbyprojekter, så du slipper for at bestille moduler enkeltvis.
Bemærk: Udgangsspændingen skal altid være højere end indgangsspændingen. Dette er en step-up (boost) konverter, ikke en step-down (buck) konverter.
Hvorfor vælge dette sæt? (Nøglefordele):
- Økonomisk 5-pak — Perfekt til flere projekter eller som lager, så du altid har en komponent ved hånden.
- 4A udgangsstrøm — Giver 33% mere kapacitet end den klassiske LM2577 (3A), hvilket gør den velegnet til DC-motorer, LED-strips og batteriopladning.
- Op til 94% effektivitet — Minimalt energitab, hvilket holder modulet køligt, selv ved moderat belastning.
- 400KHz skiftefrekvens — Ca. 8 gange højere end LM2577 (~52KHz), hvilket giver lavere ripple på ca. 50mV og mere kompakte komponenter.
- Præcis justering ±0,5% — Udgangsspændingen forbliver stabil, selv ved pludselige ændringer i strømforbruget.
- Lavt tomgangsforbrug på kun 18mA — Ideel til batteridrevne applikationer, da den ikke dræner strøm unødigt.
- Temperaturområde -40°C til +85°C — Robust nok til industrielle miljøer, udendørs brug eller lukkede kabinetter uden aktiv køling.
Detaljer og ydeevne

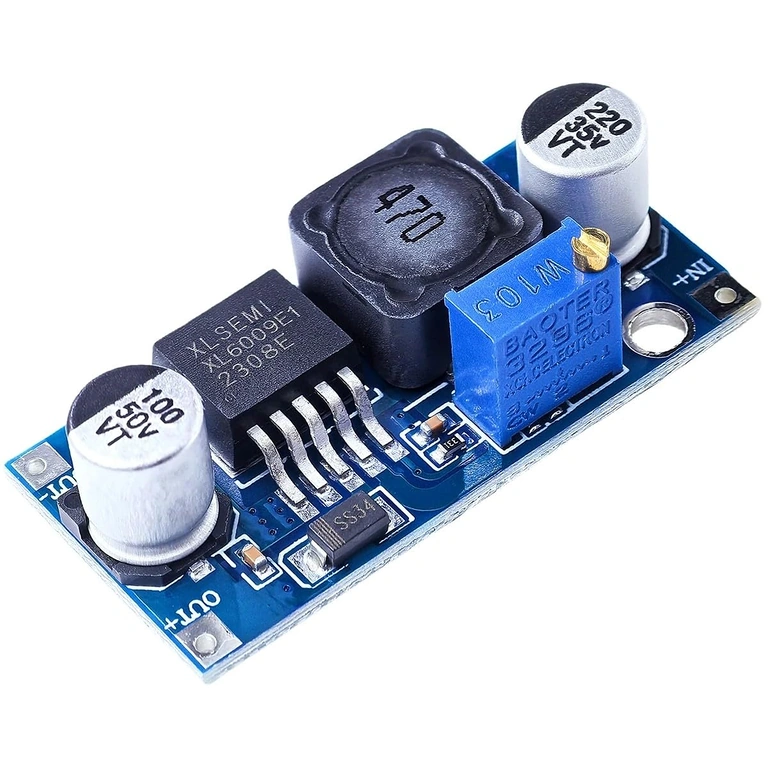

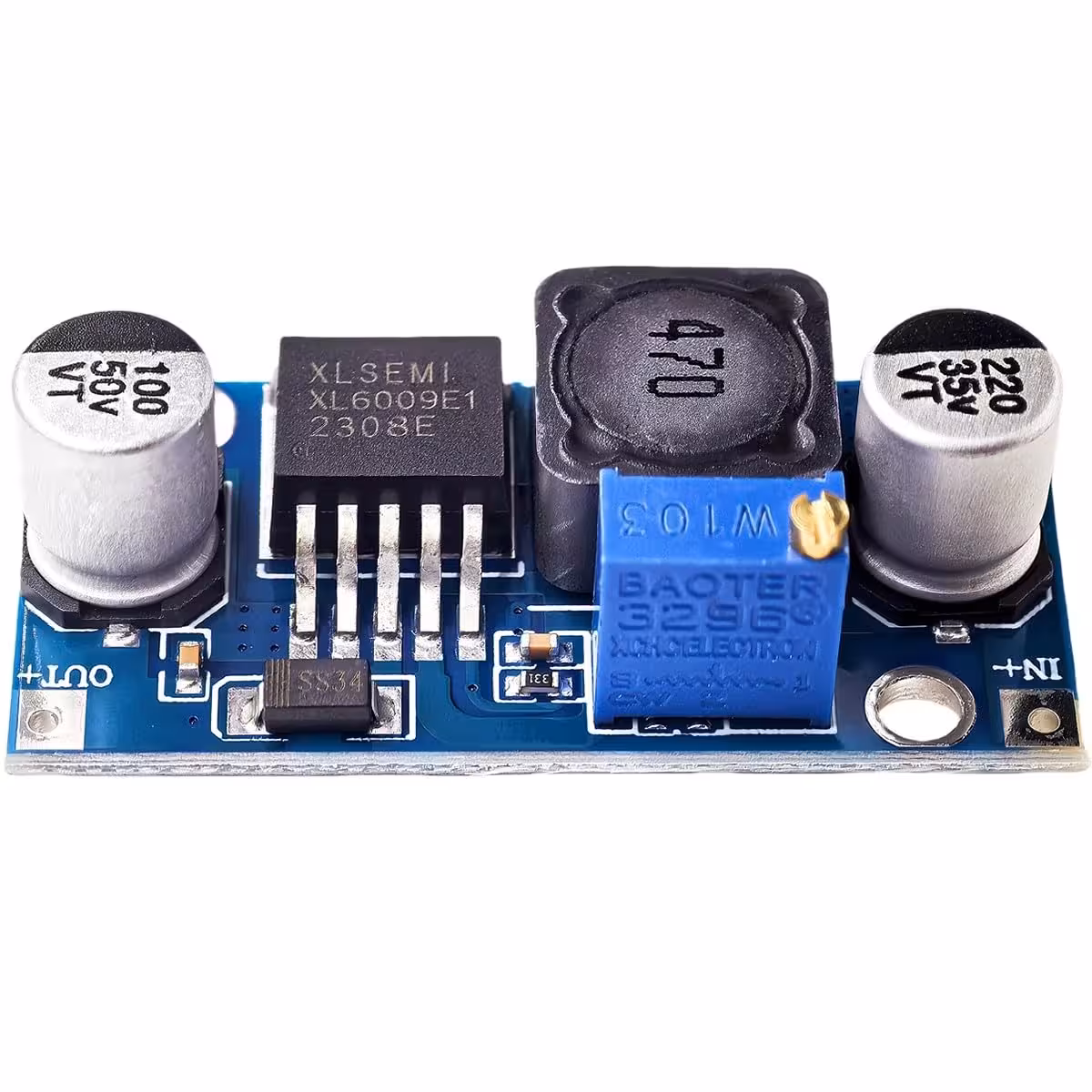

Hjertet i modulet er XL6009-chippen, der arbejder ved 400KHz. Denne høje frekvens holder ripple-spændingen nede på omkring 50mV under normale forhold, hvilket giver en renere spænding uden behov for ekstra filtrering. Justering foretages nemt via det indbyggede multiturn-potentiometer — drej blot på skruen, mens du måler med et multimeter, indtil du rammer den ønskede spænding. En 0,1µF kondensator på udgangen fjerner højfrekvent støj, før den når din enhed.
| Parameter | Værdi / Detalje |
|---|---|
| Antal i pakken | 5 stk. |
| Indgangsspænding | 3V – 32V (anbefalet 5V – 32V) |
| Udgangsspænding | 5V – 35V (justerbar) |
| Maks. udgangsstrøm | 4A |
| Konverteringseffektivitet | Op til 94% |
| Skiftefrekvens | 400KHz |
| Spændingsregulering | ±0,5% |
| Belastningsregulering | ±0,5% |
| Udgangs-ripple | ≈50mV (afhængig af belastning) |
| Tomgangsforbrug | 18mA (5V ind, 8V ud) |
| Støjfiltrering | Integreret 0,1µF kondensator |
| Driftstemperatur | -40°C ~ +85°C |
| Konvertertype | DC-DC Step-Up (Boost) |
Brugsvejledning

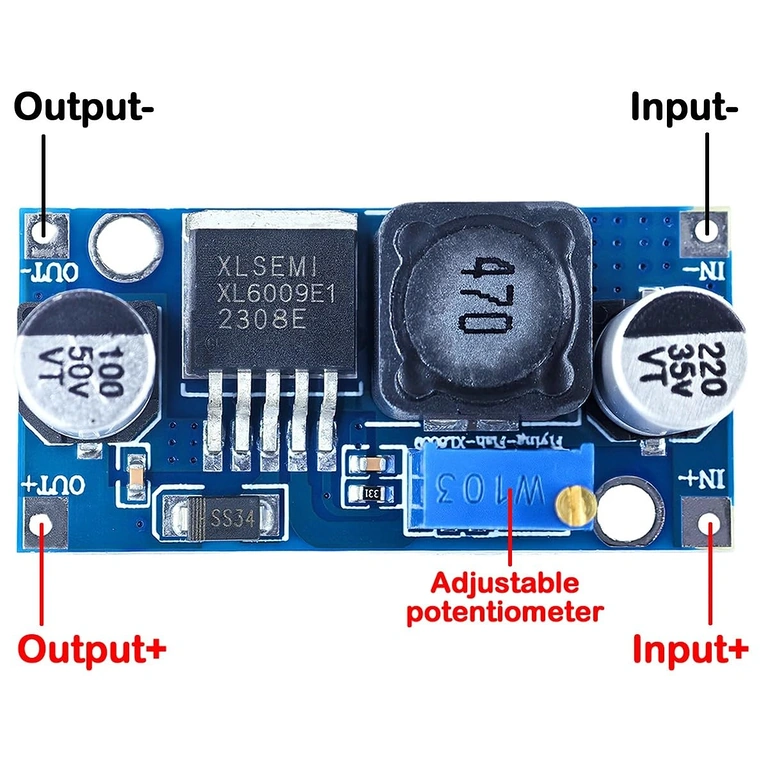

- Forbind din DC-strømforsyning til modullets indgangsterminaler (IN+ og IN-).
- Før du tilslutter din enhed, skal du dreje multiturn-potentiometeret helt mod uret for at starte ved den laveste spænding.
- Tilslut et multimeter til udgangsterminalerne (OUT+ og OUT-) for at overvåge spændingen i realtid.
- Drej langsomt potentiometeret med uret, indtil den ønskede udgangsspænding vises på multimeteret.
- Tilslut din enhed og tjek, at spændingen forbliver stabil. Juster om nødvendigt.
- Sørg for, at udgangsspændingen er mindst 1V højere end indgangsspændingen for korrekt drift.
- Ved strømstyrker tæt på 4A anbefales det at montere en lille køleplade på chippen eller sikre god luftgennemstrømning.
Pakkens indhold

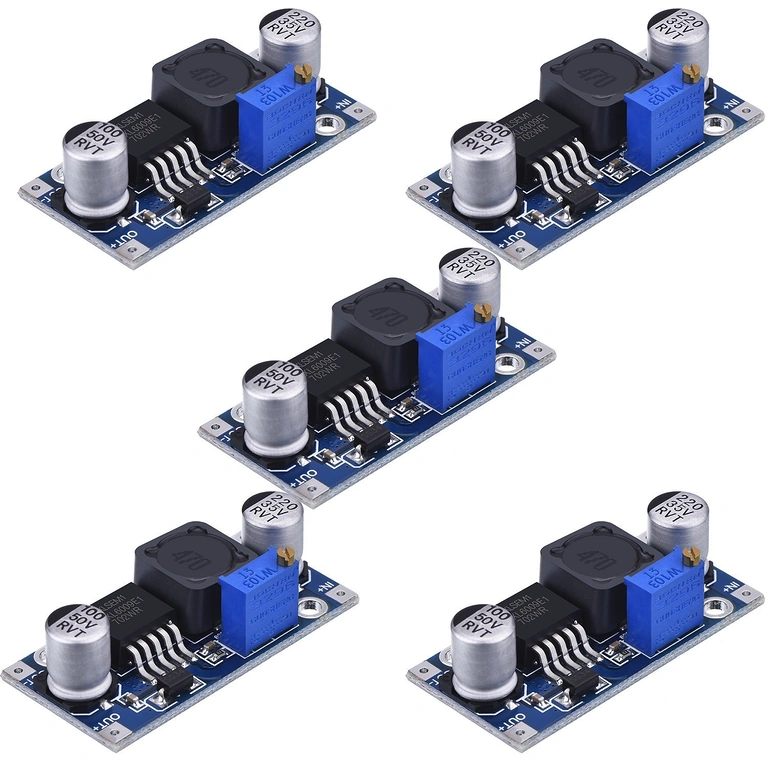

- 5 x XL6009 DC-DC Boost Converter Step-Up modul med justerbart multiturn-potentiometer
Ofte stillede spørgsmål
Kan XL6009-modulet bruges til at sænke spændingen (step-down)?
Nej. XL6009 er udelukkende en boost-konverter (step-up) — udgangsspændingen skal altid være højere end indgangsspændingen. Til spændingssænkning skal du bruge et separat buck-modul (step-down).
Hvad er den konkrete forskel på dette og LM2577?
XL6009 leverer 4A mod LM2577’s 3A, arbejder ved 400KHz i stedet for ~52KHz og giver en markant lavere ripple. Resultatet er mere effekt, renere spænding og bedre effektivitet i samme kompakte format.
Kan jeg drive en LED-strip eller en DC-motor med dette modul?
Ja. Det fungerer fremragende til LED-strips, mindre DC-motorer, opladning af Li-Ion batterier og udviklingsboards (Arduino, ESP32, Raspberry Pi osv.), så længe det samlede strømforbrug ikke overstiger 4A.
Er der brug for ekstra køling?
Ved belastninger under 2A fungerer modulet uden køling. Hvis du arbejder tæt på grænsen på 4A, bør du montere en lille køleplade på chippen eller placere modulet et sted med god ventilation.
Forbliver udgangsspændingen stabil ved varierende belastning?
Ja. Belastningsreguleringen på ±0,5% sikrer, at udgangsspændingen ikke fluktuerer mærkbart, selv når strømforbruget ændrer sig pludseligt — hvilket er afgørende for følsom elektronik og mikrokontrollere.
