Buck Converter LM2596S – 5 stk. justerbare step-down moduler til dine projekter
Har du en 12V strømforsyning, men mangler stabile 5V til din Arduino? Eller vil du drive flere prototyper samtidigt uden at skulle købe moduler enkeltvis? Dette sæt med 5 LM2596S-moduler er den ideelle løsning – du får justerbar spænding, minimalt energitab og et kompakt design, der passer ind overalt.
Bemærk: Disse moduler fungerer UDELUKKENDE som step-down (spændingsreduktion). Indgangsspændingen skal være mindst 1,5V højere end den ønskede udgangsspænding. Ved belastninger over 10W anbefales det at montere en køleprofil på den integrerede kreds.
Hvorfor vælge dette sæt? (Nøglefordele):
- 5 moduler i én pakke – kør flere projekter parallelt eller hav altid reservedele ved hånden.
- Op til 92% effektivitet – i modsætning til klassiske lineære regulatorer (som LM7805), der spilder energi som varme, leverer dette modul næsten al strømmen direkte til din belastning.
- Nem justering via potentiometer – indstil udgangsspændingen mellem 1,23V og 30V med en lille skruetrækker, uden brug af eksterne komponenter.
- Ripple under 30mV – sikrer ren strømforsyning til RF-moduler, sensorer og mikrocontrollere, der er følsomme over for elektrisk støj.
- Indbygget LED-indikator – se med det samme, om modulet er korrekt strømforsynet, uden behov for et multimeter.
- Kompakt format på 43×21×14 mm – passer i ethvert DIY-kabinet eller kan monteres direkte på et custom PCB.
- Driftstemperatur -45°C til +85°C – fungerer stabilt selv i krævende miljøer eller udendørs.
Detaljer og ydeevne
Hjertet i modulet er den integrerede LM2596S-kreds, der arbejder med en frekvens på 150KHz. Denne høje frekvens muliggør brug af mindre kondensatorer og spoler uden at gå på kompromis med stabiliteten. Udgangs-ripplen holdes under 30mV, hvilket gør modulet velegnet til følsomme RF/trådløse moduler eller analoge sensorer. Ved konstant strøm over 2,5A anbefales montering af en køleprofil, da chippen genererer varme, selvom den er beskyttet af indbygget overstrøms- og temperatursikring.
| Parameter | Værdi / Detalje |
|---|---|
| Indgangsspænding | 4V – 35V DC |
| Udgangsspænding (justerbar) | 1,23V – 30V DC |
| Maks. udgangsstrøm | 3A (anbefalet konstant <2,5A) |
| Konverteringseffektivitet | op til 92% |
| Udgangs-ripple | <30mV |
| Skiftefrekvens | 150KHz |
| Driftstemperatur | -45°C ~ +85°C |

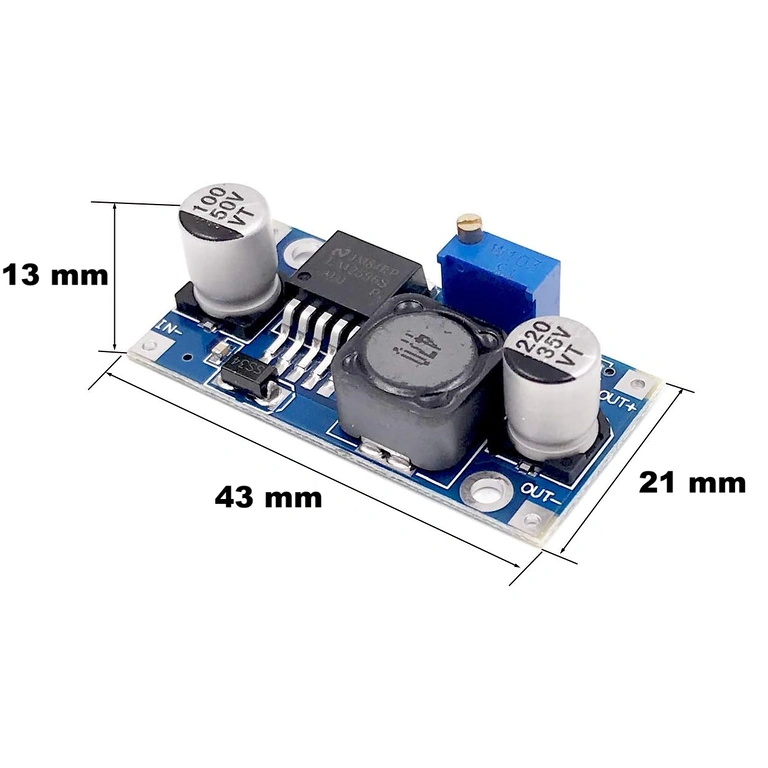

| Modulmål | 43 × 21 × 14 mm |
| Driftsindikator | Integreret LED |
| Antal i sættet | 5 moduler |
Brugsvejledning

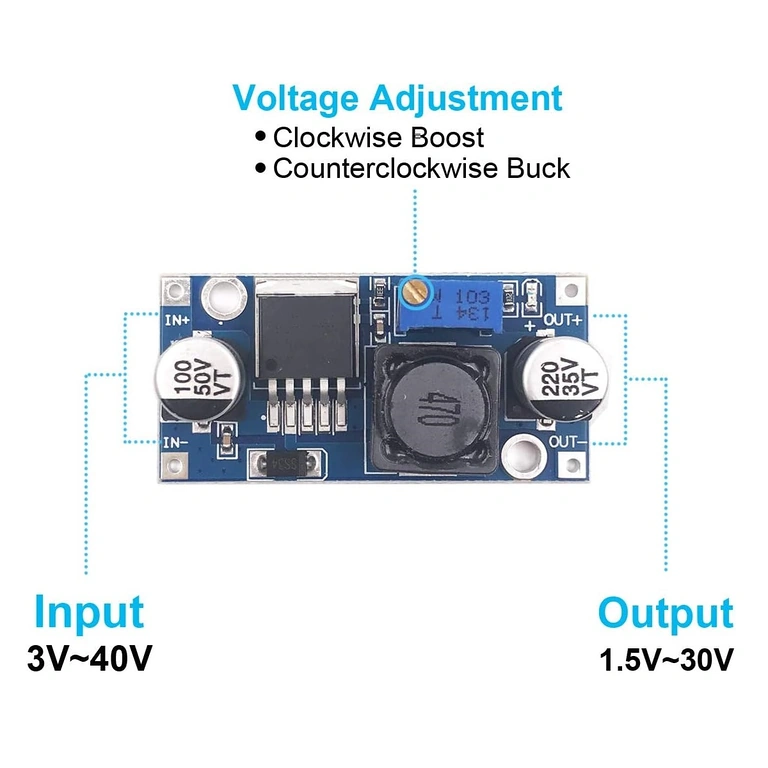

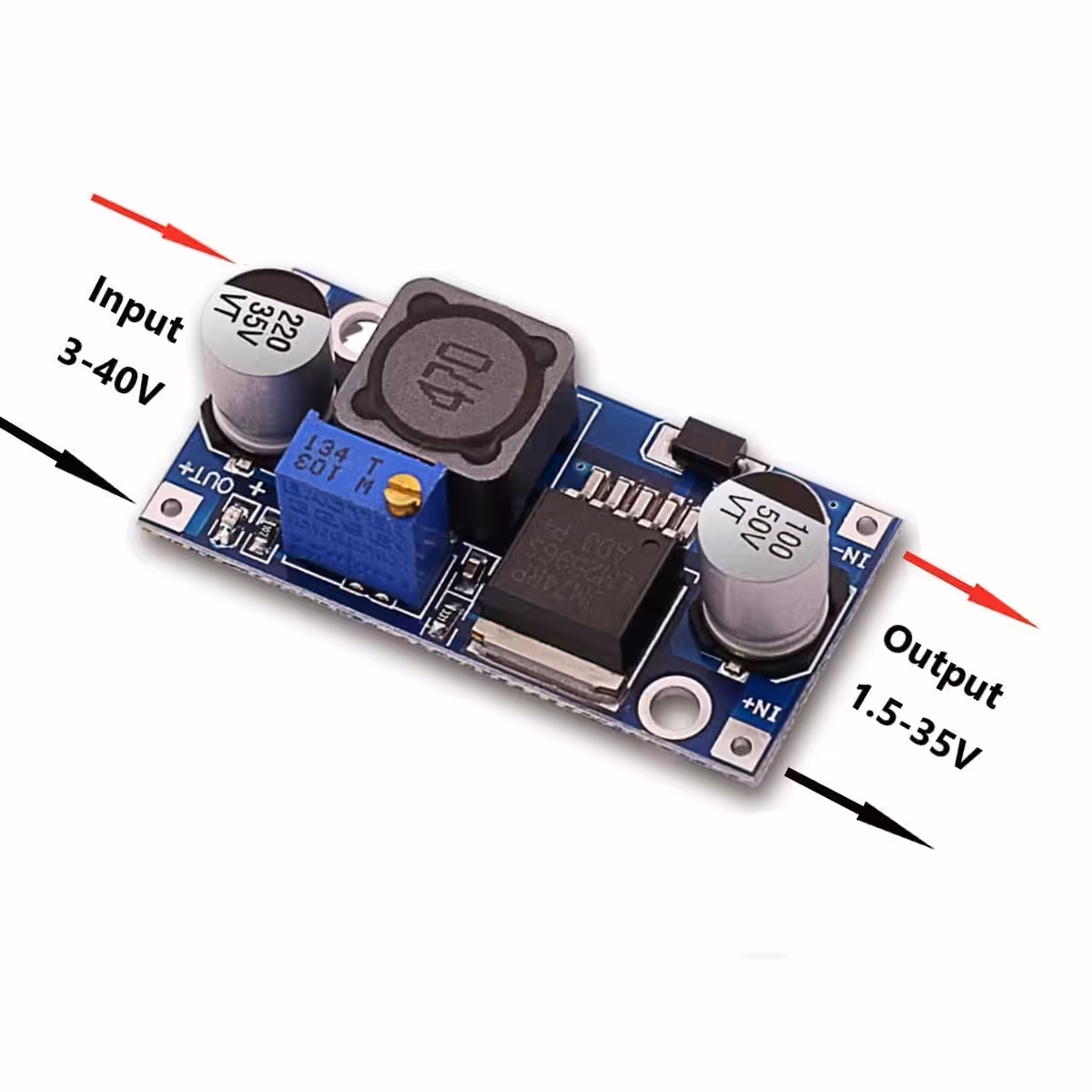

- Forbind din DC-strømkilde til indgangsterminalerne (IN+ og IN-), og vær opmærksom på korrekt polaritet.
- Før du tilslutter din belastning, bør du måle spændingen ved OUT+ og OUT- med et multimeter.

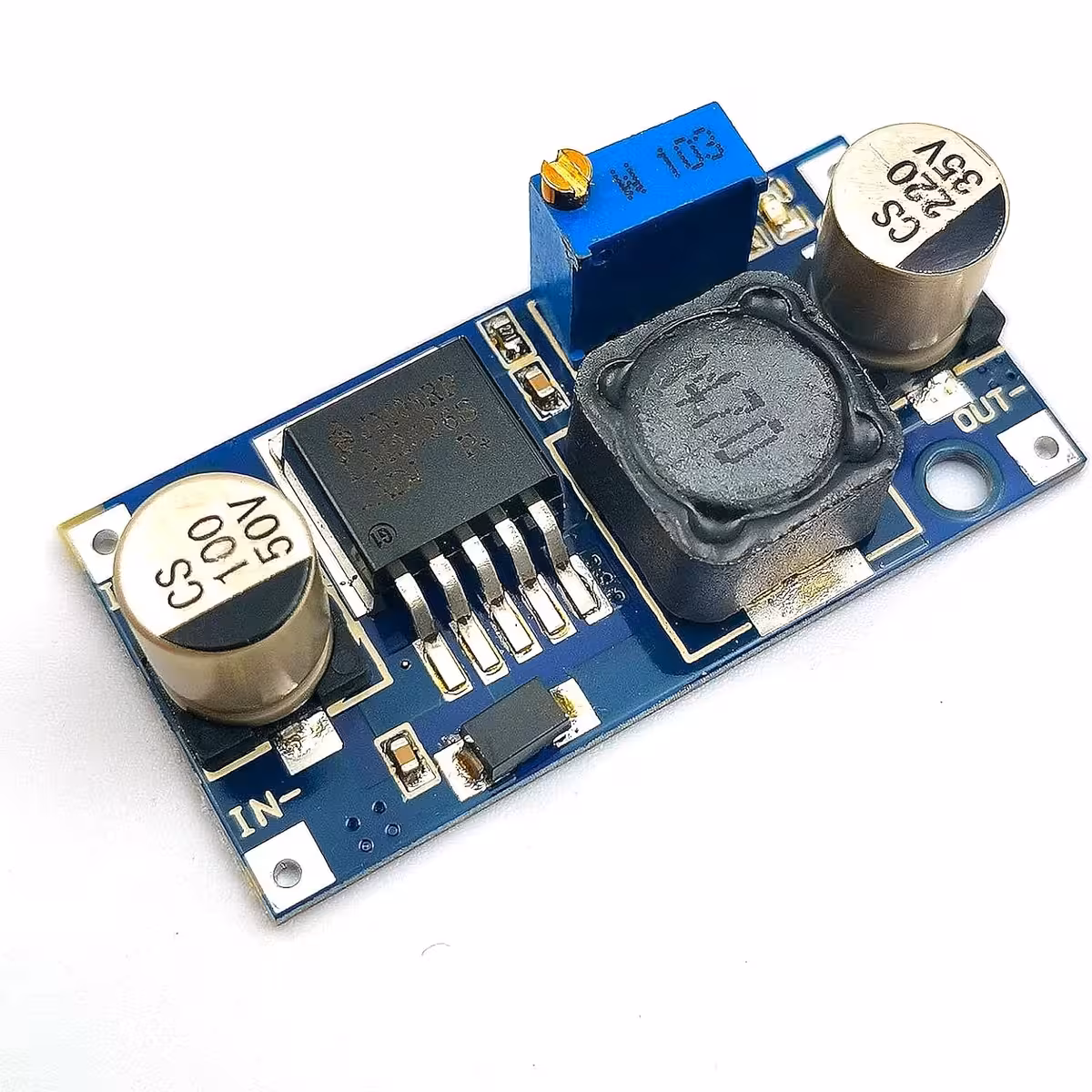

- Drej på potentiometeret med uret for at øge spændingen og mod uret for at sænke den.
- Når den ønskede spænding er nået, kan du tilslutte din belastning til udgangen (OUT+ og OUT-).
- Hold øje med LED-indikatoren – hvis den lyser, modtager modulet strøm korrekt.
- Ved belastninger over 10W bør du montere en køleprofil i aluminium på LM2596S-chippen for at sikre optimal varmeafledning og lang levetid.
Pakkens indhold

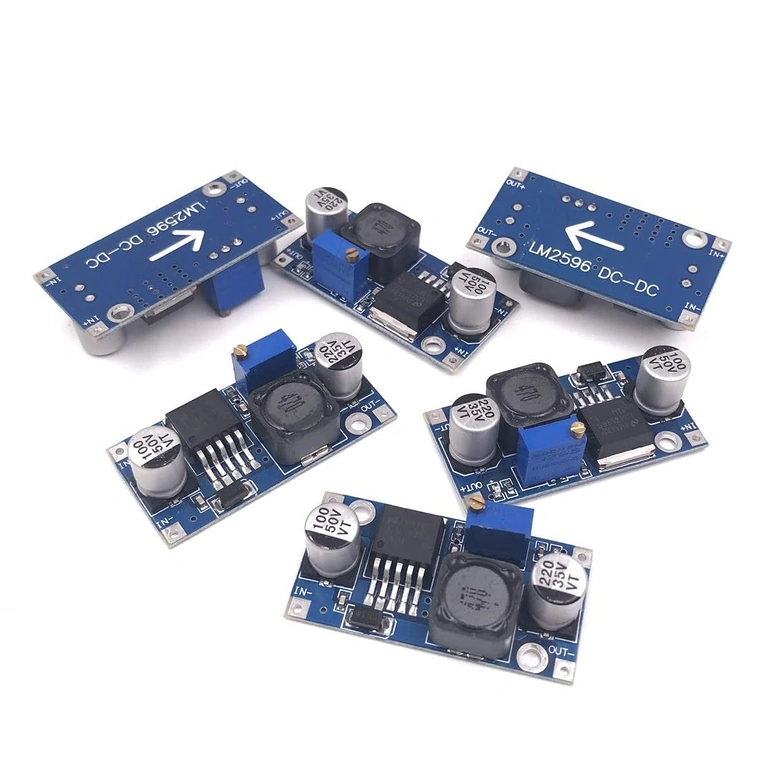

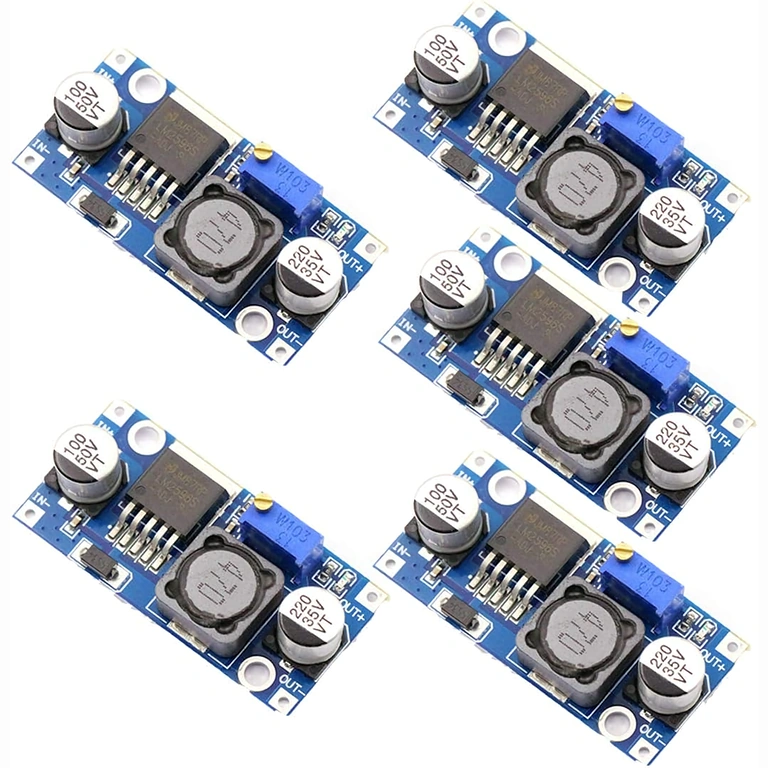

- 5 × DC-DC Step-Down Buck Converter LM2596S modul
Ofte stillede spørgsmål
Kan jeg bruge LM2596S-modulet til at øge spændingen (step-up)?
Nej. LM2596S er udelukkende en step-down (buck) konverter – den kan kun reducere spændingen. Hvis du har brug for at øge spændingen, skal du kigge efter et MT3608-modul eller lignende.
Hvilken indgangsspænding kræves for at få 5V ud?
Minimum 6,5V på indgangen. Tommelfingerreglen er, at indgangsspændingen skal være mindst 1,5V højere end den ønskede udgangsspænding.
Virker det med Arduino og Raspberry Pi?
Ja, det er en af de mest almindelige anvendelser. Du kan forsyne din controller direkte fra et 12V batteri eller en bilstrømforsyning, og modulet leverer stabile 5V.
Er der kortslutningsbeskyttelse?
LM2596S-chippen har indbygget beskyttelse mod overstrøm og overophedning, men modulet har ikke dedikeret kortslutningsbeskyttelse på printet. Vi anbefaler en ekstern sikring på indgangslinjen for ekstra sikkerhed.
Hvorfor bliver modulet varmt ved høj belastning?
Ved effekter over 10W bliver varmeafledning kritisk. En lille køleprofil i aluminium på chippen sænker driftstemperaturen markant og forlænger modulets levetid betydeligt.
