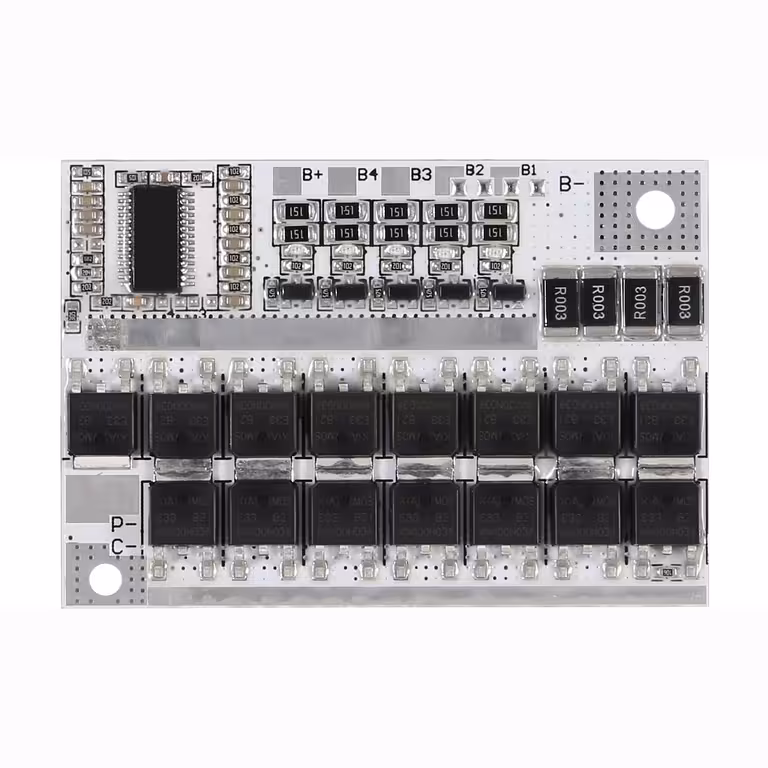

BMS 5S 100A 21V – Komplet beskyttelse til dine Li-Ion 18650-batteripakker
Når du bygger dine egne batteripakker, er sikkerheden altafgørende. Du vil for alt i verden undgå skader fra overopladning eller kortslutninger. Et pålideligt BMS 5S 100A 21V-modul arbejder i baggrunden og griber ind, før problemerne opstår. Det overvåger hver enkelt celle, sørger for automatisk balancering og afbryder strømmen på mikrosekunder, hvis noget ikke er, som det skal være.
Bemærk: BMS-modulet inkluderer ikke 18650-batterier; disse skal købes separat. Modulet er også kompatibelt med 3S- og 4S-konfigurationer.
Hvorfor vælge denne model? (Nøglefordele):
- 100A peak-strøm — Håndterer pludselige strømstød i elværktøj og droner uden at koble ud ved belastning.
- Passiv balancering ved 60mA — Udjævner spændingen mellem de 5 celler i realtid, hvilket sikrer længere levetid og maksimal kapacitet ved hver opladning.
- 4-vejs beskyttelse — Integreret beskyttelse mod overopladning, dybdeafladning, overstrøm og kortslutning.
- Kompakt design (3,4 mm tykkelse) — Passer nemt ind i trange kabinetter, hvilket gør det perfekt til DIY-powerbanks eller RC-køretøjer med begrænset plads.
- Fleksibel anvendelse — Understøtter både 3S (11,1V), 4S (14,8V) og 5S (21V) konfigurationer.
Detaljer og ydeevne
Kredsløbet benytter kraftige MOSFETs, der er dimensioneret til 80A kontinuerlig afladning og 60A kontinuerlig opladning. Dette sikrer stabil drift i de fleste applikationer uden unødig varmeudvikling. Cut-off spændingen er sat til 4,25V ved opladning og 3,00V ved afladning, hvilket beskytter Li-Ion-kemiens integritet og sikrer batteriets holdbarhed over tid.
Den passive balancering fjerner overskydende spænding fra de celler, der er mest opladede, så hele pakken holdes på samme niveau. Dette giver dig en højere brugbar kapacitet og færre fejlcyklusser. Kortslutningsbeskyttelsen reagerer lynhurtigt – langt hurtigere end en mekanisk sikring.
| Parameter | Værdi / Detalje |
|---|---|
| Batterikompatibilitet | Li-Ion 18650 (5S konfiguration) |
| Nominel spænding | 21V (5 x 4,2V) |
| Kontinuerlig ladestrøm | 60A |
| Kontinuerlig afladningsstrøm | 80A |
| Peak-strøm | 100A |
| Maks. spænding pr. celle | 4,25 ± 0,05V |
| Min. spænding pr. celle | 3,00 ± 0,025V |
| Balanceringsstrøm | 60mA (passiv) |
| Kortslutningsbeskyttelse | Ja |
| Overopladningsbeskyttelse | Ja |
| Dybdeafladningsbeskyttelse | Ja |
| Kompatibel med 3S / 4S | Ja |
| Dimensioner | 62 x 42 x 3,4 mm |
Pakkens indhold
- 1x BMS 5S 100A 21V modul
Ofte stillede spørgsmål
Kan jeg bruge dette BMS med Li-Po-celler i stedet for Li-Ion 18650?
Teknisk set ja, da Li-Po har samme spændingsprofil (3,7V nominel / 4,2V maks. pr. celle). Tjek dog altid dine cellers specifikke spændingsgrænser, da visse Li-Po-typer kan afvige en smule fra standard Li-Ion.
Hvad sker der ved en kortslutning?
Modulet detekterer overstrømmen på mikrosekunder og afbryder automatisk afladningskredsløbet for at beskytte både batterier og udstyr. Når fejlen er rettet, nulstilles modulet automatisk eller manuelt, afhængigt af versionen.
Kan det bruges med færre end 5 celler i serie?
Ja, modulet understøtter både 3S (11,1V) og 4S (14,8V) konfigurationer med fuld beskyttelse og balancering.
Er der brug for køleprofil ved høj belastning?
Ved kontinuerlig brug under 80A og normal omgivelsestemperatur fungerer modulet stabilt uden ekstra køling. Hvis du ofte ligger tæt på 100A peak, kan god ventilation eller en lille køleprofil på MOSFET-komponenterne forlænge levetiden.
Kan jeg oplade og aflade gennem samme port?
Ja, denne model er designet med en fælles port til både opladning og afladning. Se venligst det tekniske diagram for korrekt tilslutning af oplader og belastning.
