V-156-1C25 Mikro-switch med lang arm – Industriel endstop 15A til CNC, automatisering og 3D-printere
Når en endstop svigter, kan det få konsekvenser for hele maskinens drift. Uanset om du bygger en CNC-fræser, en 3D-printer eller et komplekst industrielt automatiseringssystem, har du brug for en endstop, der reagerer præcist hver eneste gang. V-156-1C25 mikro-switchen med rullearm er designet til netop dette formål – uden ustabile signaler, uden tøven og uden kompromiser.

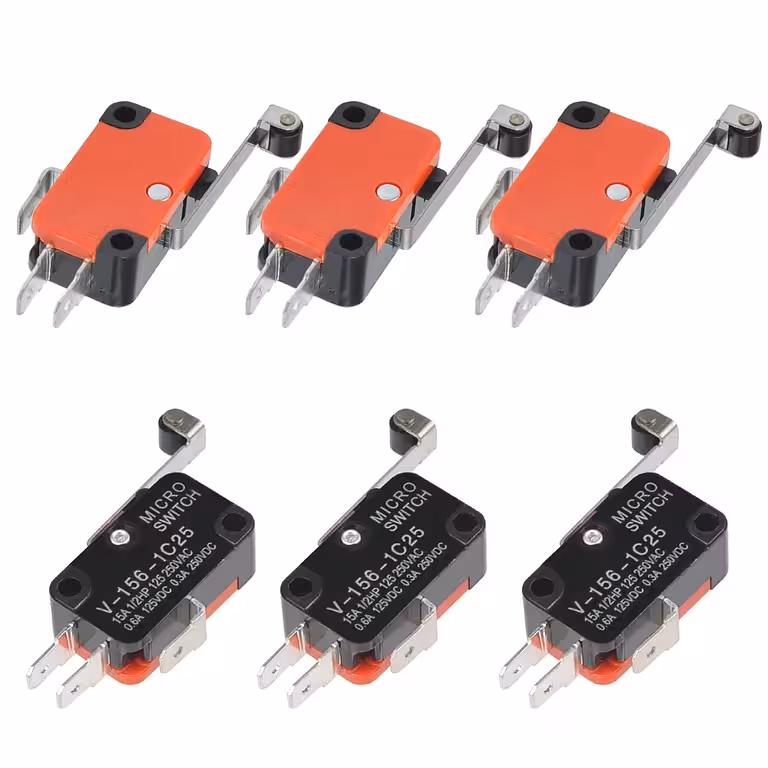

Bemærk: Sættet indeholder 6 identiske V-156-1C25 enheder. Billederne er vejledende og viser én enhed. Kontrollér altid elektrisk kompatibilitet (spænding og strømstyrke) før installation.
Hvorfor vælge denne model? (Fordele):
- 15A ved AC-drift — Håndterer direkte belastning fra mindre motorer op til 1/2 HK uden behov for relæ, hvilket forenkler dit kredsløb.
- Lang rullearm — Gør det muligt at detektere positionen på afstand, hvilket eliminerer behovet for millimeterpræcis justering under montering.
- Snap-action momentary — Skiftet mellem NO og NC sker øjeblikkeligt, uanset aktiveringshastigheden; sikrer et rent digitalt signal til PLC eller mikrocontroller.
- 3 terminaler (COM/NO/NC) — Fleksibel tilslutning til enhver logik; fungerer perfekt i både sikkerhedskredsløb og signalapplikationer.
- AC og DC kompatibel — Understøtter 125V/250V AC samt 125V/250V DC, hvilket gør den yderst alsidig til de fleste installationer.
- Sæt med 6 stk. — Giver en markant lavere enhedspris og sikrer, at du altid har reservedele ved hånden.
- Kompakt design (2,79 × 1,60 cm) — Passer ind på steder med begrænset plads og monteres sikkert via 0,33 cm monteringshuller.
Detaljer og ydeevne
Den leddede lange arm gør det muligt at udløse kontakten ved en større vinkel, hvilket giver større mekaniske tolerancer og kræver mindre aktiveringskraft end modeller med korte arme. Det gør monteringen hurtigere og justeringen af udløserpunktet markant lettere.
Snap-action mekanismen garanterer, at skiftet mellem Normal Open og Normal Closed sker øjeblikkeligt. Dette eliminerer signalstøj og usikre zoner, hvilket er afgørende for stabil drift i Arduino, Raspberry Pi, CNC-controllere og PLC-systemer.
Med en kapacitet på 15A ved 250V AC er V-156-1C25 en robust industriel komponent, der er bygget til seriøs produktion. Ved DC-drift er specifikationerne 0,6A/125V og 0,3A/250V, hvilket overholder standarderne for lysbueslukning ved kontinuerlig kobling.
| Parameter | Værdi / Detalje |
|---|---|
| Model | V-156-1C25 |
| Elektrisk rating AC | 15A, 1/2 HK, 125V AC / 250V AC |
| Elektrisk rating DC | 0,6A ved 125V DC / 0,3A ved 250V DC |
| Kontaktkonfiguration | 1NO + 1NC (3 terminaler: COM, NO, NC) |
| Aktiveringstype | Lang leddet rullearm |
| Koblingsmekanisme | Snap-action momentary |
| Dimensioner (hus) | 2,79 × 1,60 × 0,99 cm |
| Dimensioner (arm) | 5,08 × 0,41 cm |
| Monteringshul | 0,33 cm |
| Materiale | Plast + metal |
| Farver | Rød, sort, sølv |
| Vægt pr. stk. | 8g |
| Antal i sæt | 6 stk. |
| Typiske anvendelser | CNC, industriel automatisering, 3D-printere, elektronik, sikkerhedssystemer |
Pakkens indhold
- 6 × V-156-1C25 endstop-kontakt med lang rullearm
Ofte stillede spørgsmål
Hvad betyder 1NO + 1NC, og hvordan tilsluttes den?
Switchen har 3 terminaler: COM (fælles), NO (Normal Open – åben i hvile) og NC (Normal Closed – lukket i hvile). Når armen aktiveres, skifter kontakterne tilstand. Du vælger blot den terminal, der passer til din ønskede logik.
Er den egnet til 3D-printere og CNC-maskiner?
Ja. V-156-1C25 er en af de mest anvendte endstops til både Cartesian- og CoreXY 3D-printere samt hobby- og semi-industrielle CNC-maskiner. Den lange arm gør det nemt at finjustere udløserpunktet.
Kan den tilsluttes direkte til Arduino eller Raspberry Pi?
Ja, du kan forbinde NO eller NC terminalerne til de digitale pins på din mikrocontroller ved brug af pull-up modstande. Vær dog opmærksom på aldrig at blande 3,3V/5V logik med 15A/250V AC kredsløb i samme installation.
Hvad er forskellen på denne og en model med kort arm?
Den lange arm giver en længere vandring og kræver mindre aktiveringskraft – den er mere følsom og lettere at integrere, hvor mekaniske tolerancer er større. En kort arm foretrækkes, når pladsen er trang, og der er rigelig kraft til rådighed.
Følger der monteringsskruer eller stik med?
Nej. Sættet indeholder udelukkende 6 stk. V-156-1C25. Skruer og elektriske stik skal købes separat alt efter dit specifikke behov.
Er den kompatibel med andre V-15x switches?
Ja. V-156 serien følger standard SPDT-mål og er dimensionelt kompatibel med de fleste maskiner, der benytter V-15x familien.
