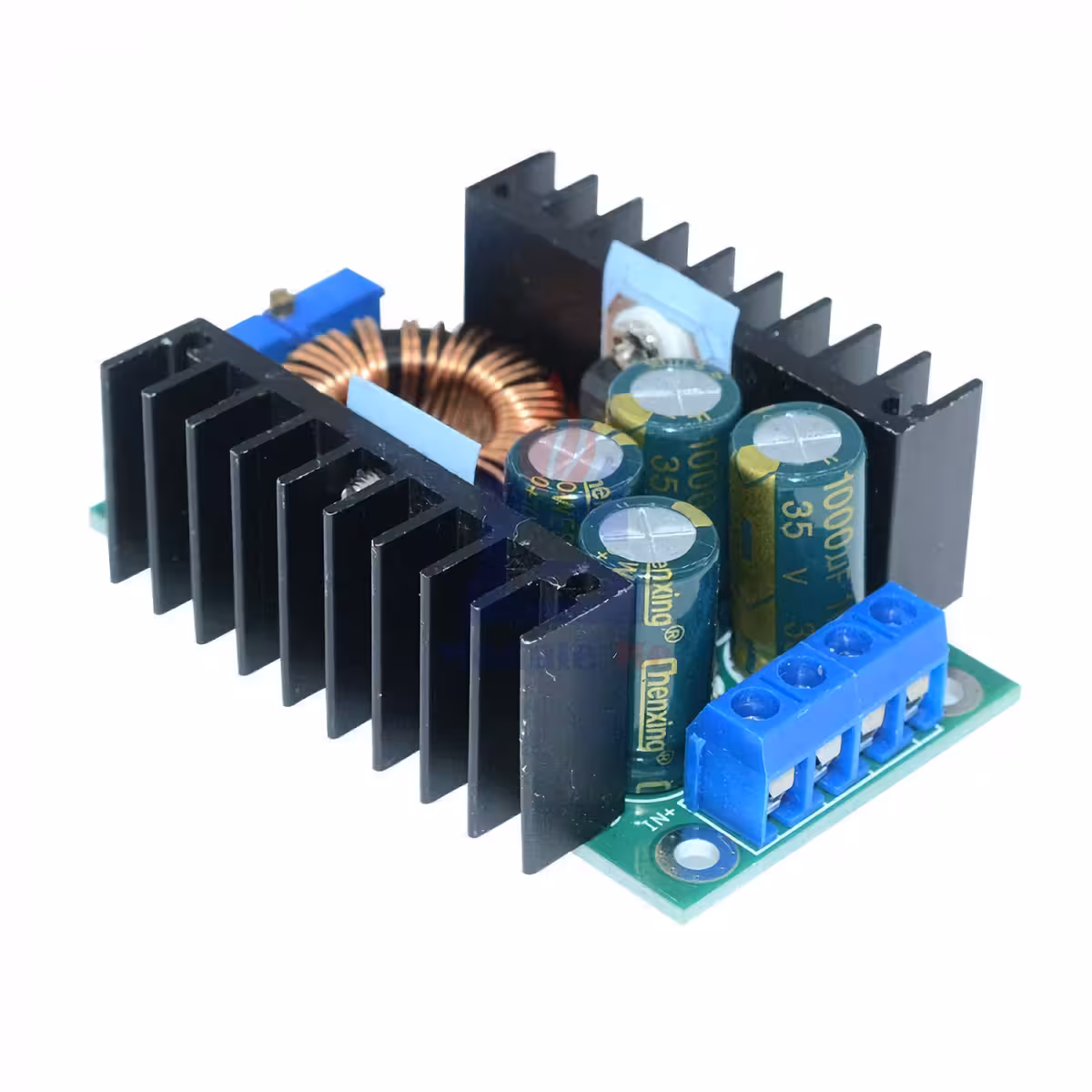

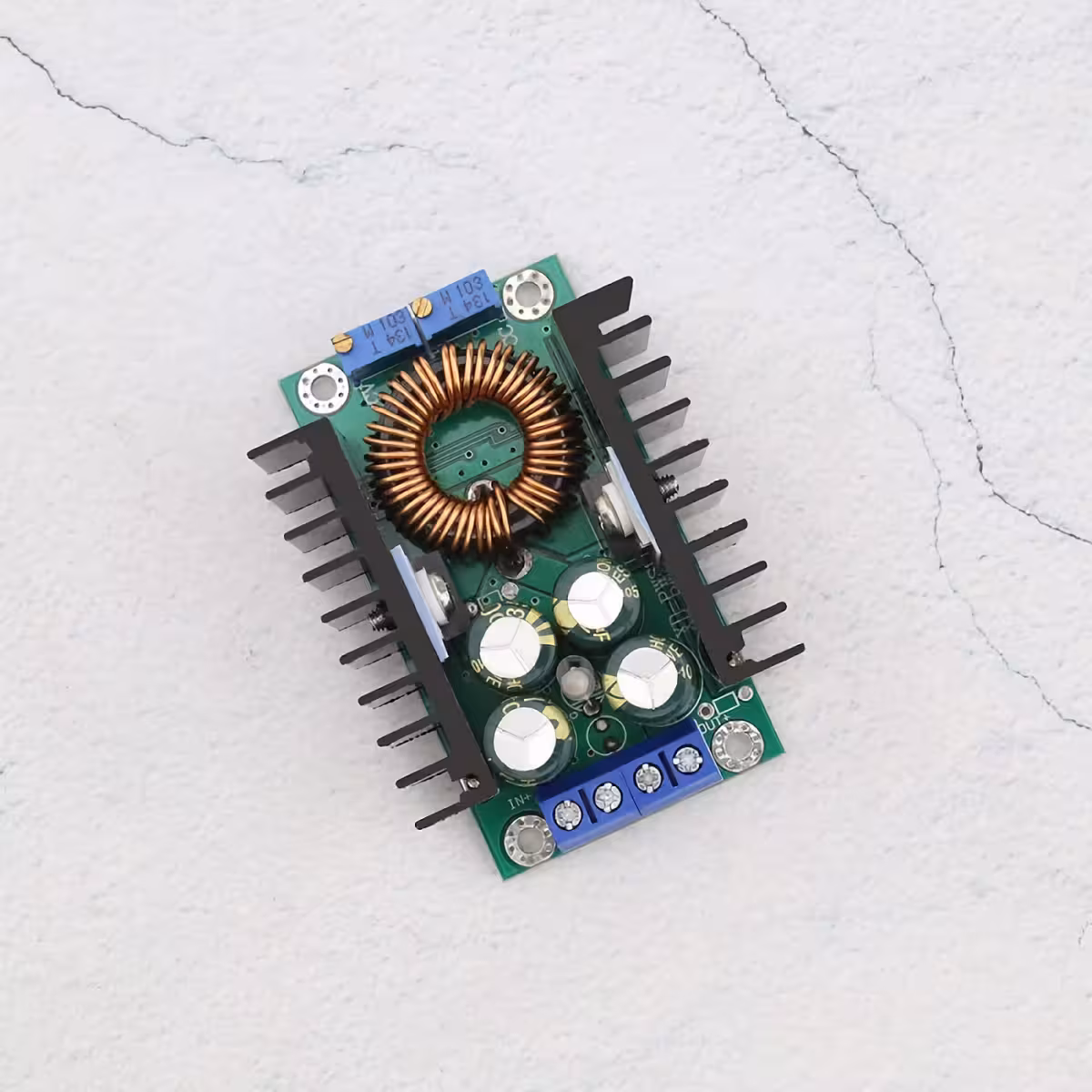

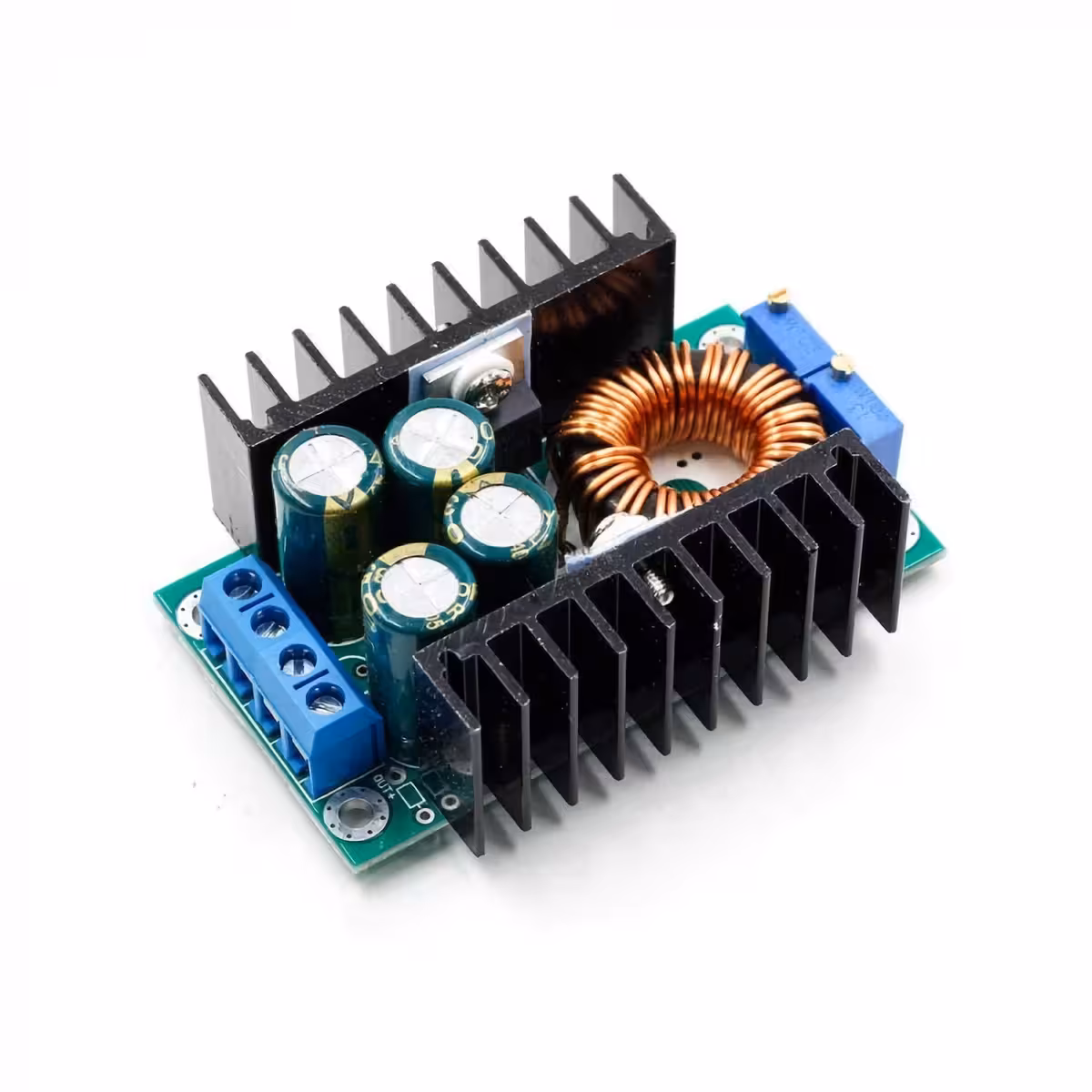

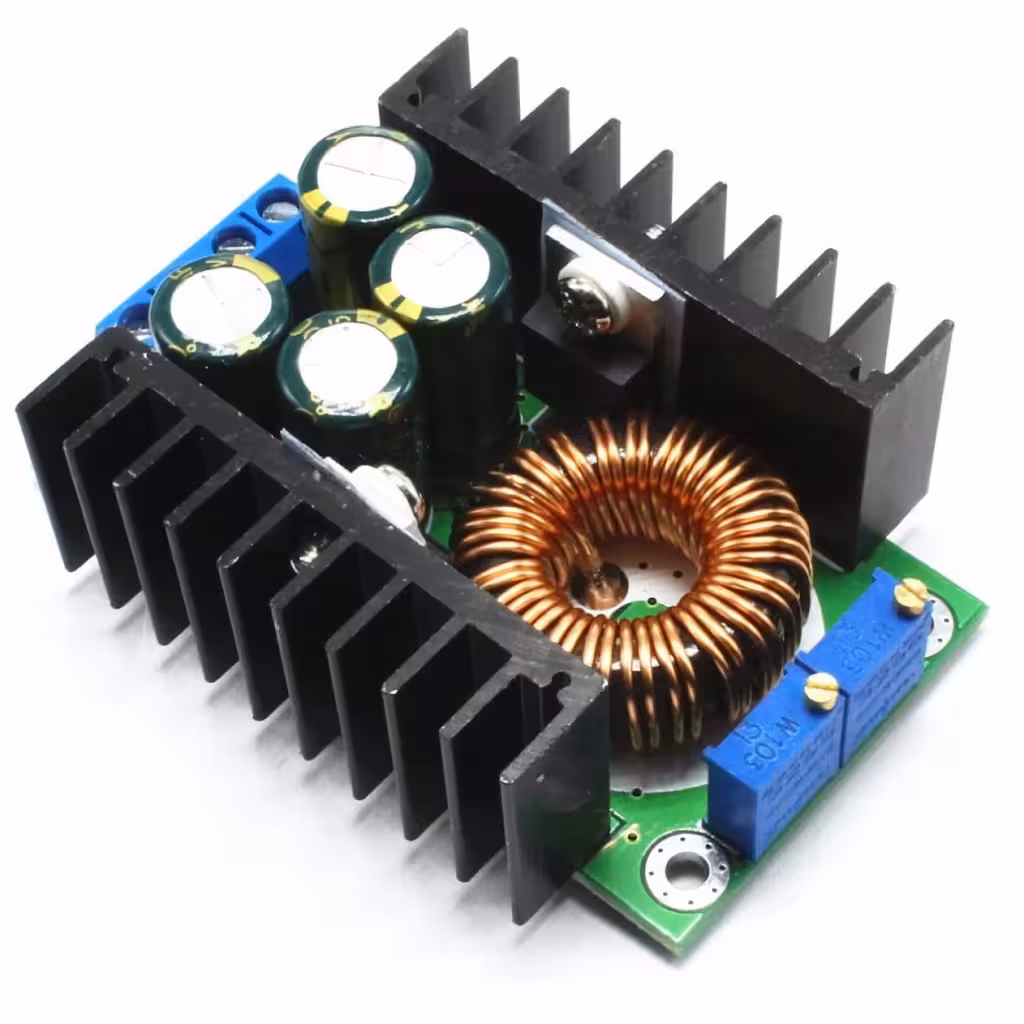

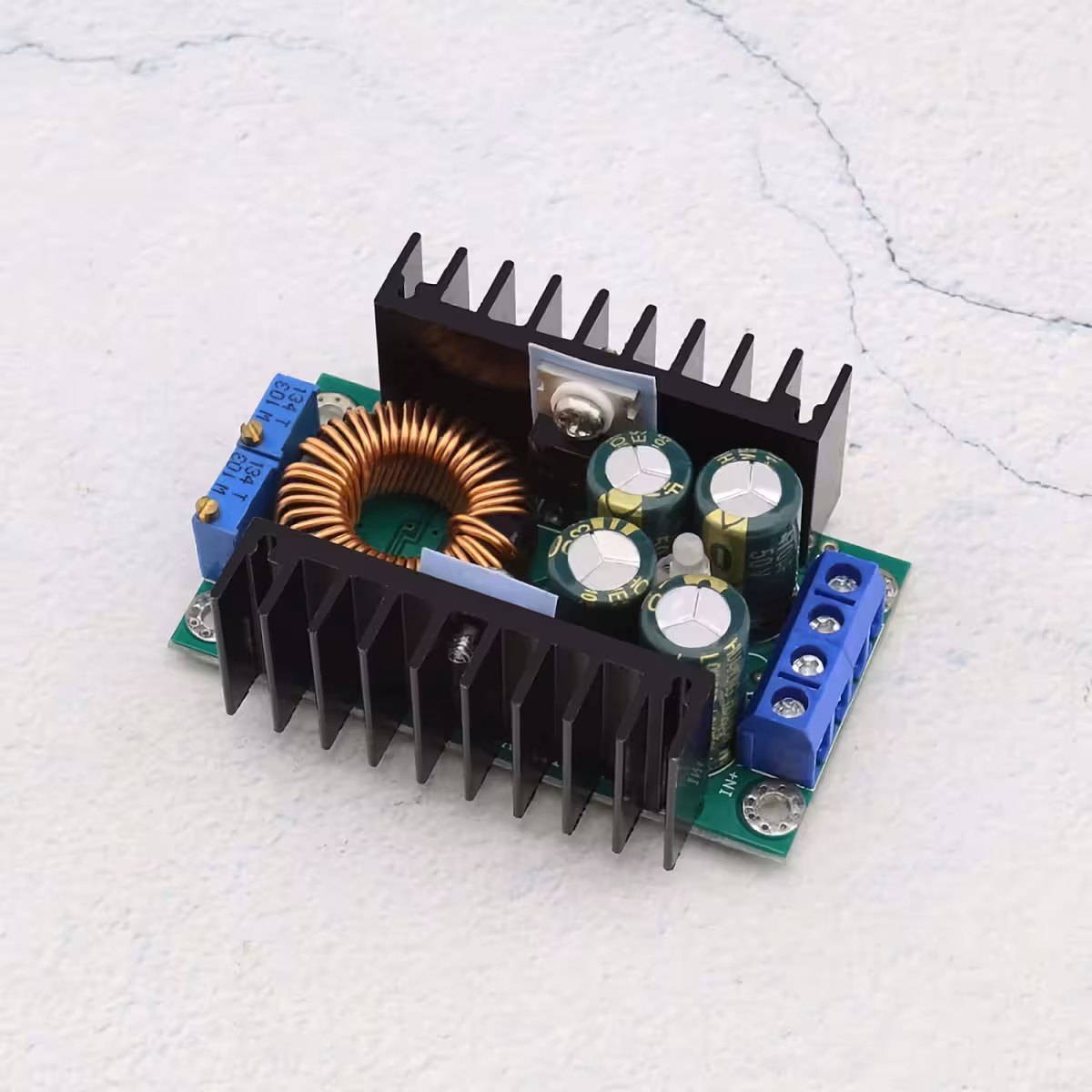

9A DC-DC Step-Down modul – præcis spændings- og strømstyring til dine krævende projekter
Mangler du en pålidelig løsning til at drive kraftige LED-lys, oplade LiPo-batterier eller bygge din egen laboratoriestrømforsyning? Udfordringen er ofte den samme: Den tilgængelige spænding matcher ikke dit udstyrs behov. Denne justerbare step-down modul løser netop dette – den konverterer effektivt indgangsspændinger fra 5V til 40V til præcis den spænding, du har brug for, med minimalt energitab.
Bemærk: Ved udgangsstrømme over 7A anbefales aktiv køling med ventilator. For beskyttelse mod omvendt polaritet anbefales det at montere en ekstern Schottky-diode på indgangslinjen.
Hvorfor vælge denne model? (Nøglefordele):
- Præcise 25-turs potentiometre — finjuster spænding og strømstyrke uden pludselige spring; ideelt til følsomme batterier eller præcisions-LED-drivere.
- 95% effektivitet — minimerer varmetab og sikrer et lavt strømforbrug, hvilket holder kølepladen kølig under normale belastningsforhold.
- Uafhængig styring af spænding og strøm (CC/CV) — fungerer som en intelligent oplader til LiPo, Li-Ion eller NiMH-batterier uden behov for ekstra kredsløb.
- Indbygget kortslutningsbeskyttelse — modulet afbryder automatisk ved fejl, så dit udstyr forbliver beskyttet.

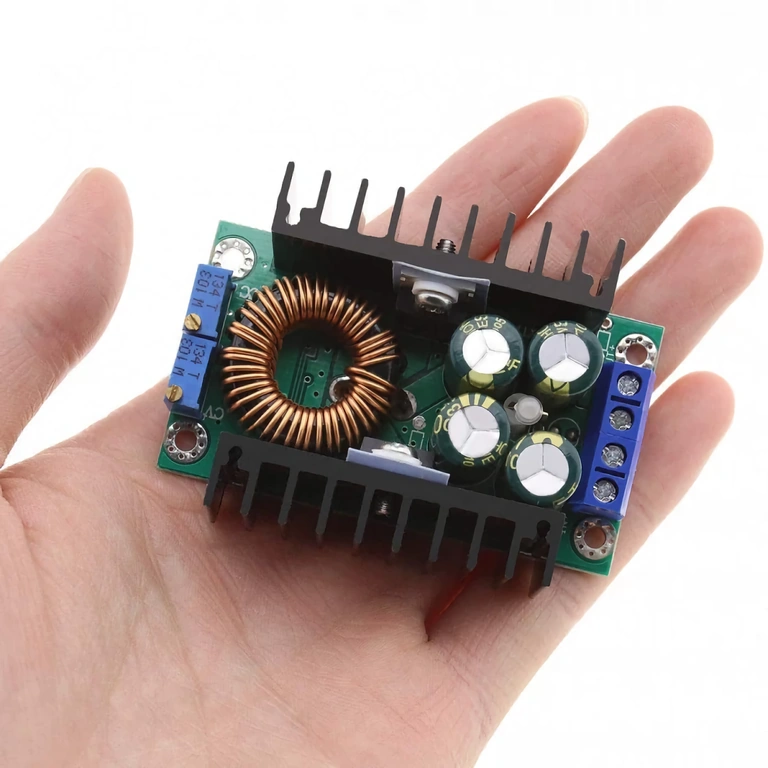

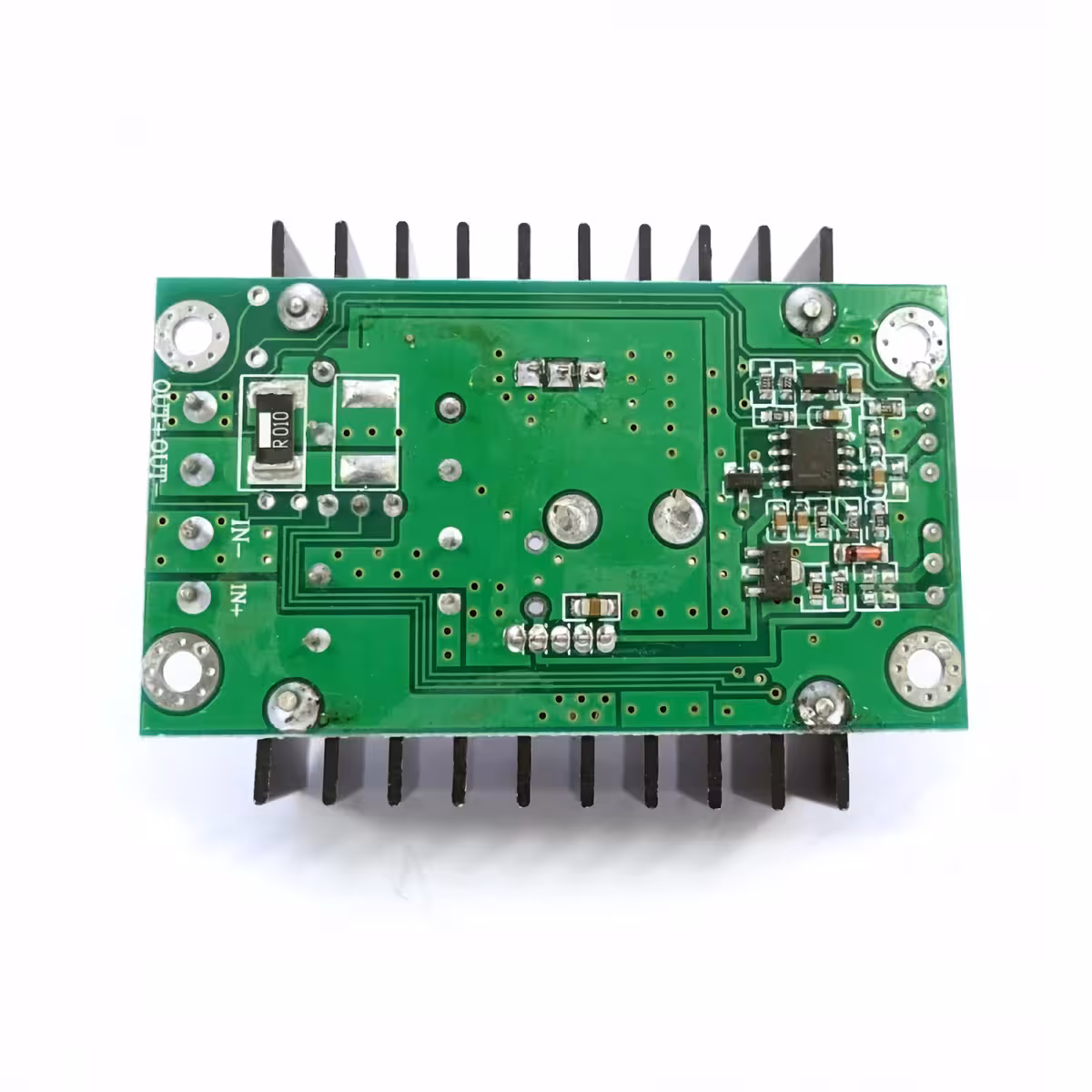

- Kompakt design (65 × 48 mm) — udstyret med 4 monteringshuller (3 mm), hvilket gør den nem at integrere i DIY-kabinetter eller kontrolpaneler på få minutter.
Detaljer og ydeevne
Modulet er baseret på en effektiv buck-konverter (step-down) med hurtig switching, designet til at holde udgangsspændingen stabil, selv ved pludselige belastningsændringer. Med en indgangsspænding på 5V til 40V DC er modulet yderst alsidigt og kompatibelt med alt fra multi-celle LiPo-batterier og PC-strømforsyninger til solcellepaneler.

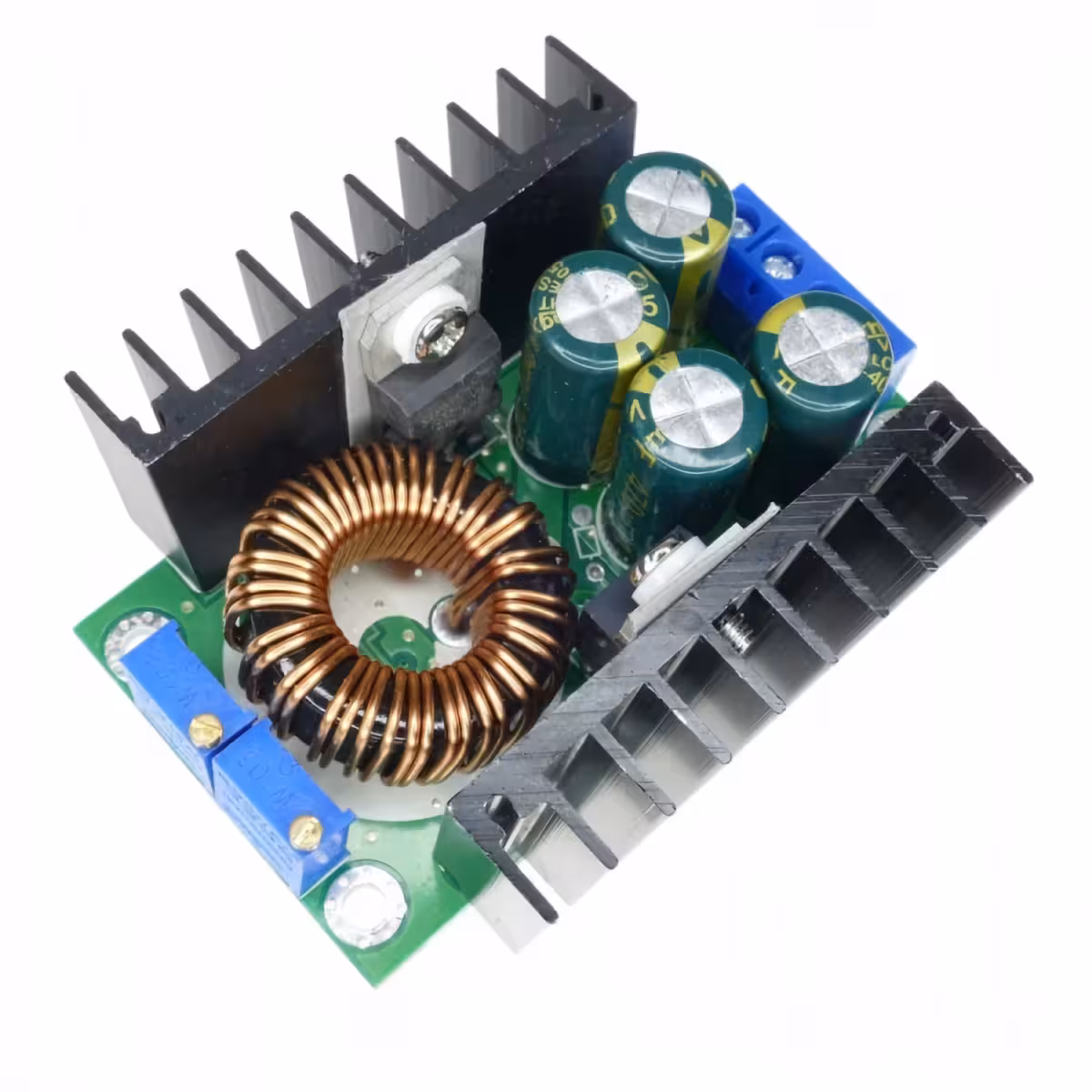

De to 25-turs potentiometre giver dig fuld kontrol over både udgangsspænding (1,2V–35V) og strømbegrænsning (0,2A–9A). Ved kontinuerlig belastning over 7A anbefales det at tilføje en lille blæser til kølepladen; under dette niveau sikrer den høje effektivitet på 95%, at komponenterne holder en sikker driftstemperatur uden aktiv køling.
| Parameter | Værdi / Detalje |
|---|---|
| Indgangsspænding | 5V – 40V DC |
| Justerbar udgangsspænding | 1,2V – 35V DC |
| Maks. indgangsstrøm | 9A |
| Justerbar udgangsstrøm | 0,2A – 9A |
| Maks. effektivitet | 95% |
| Justeringstype | 25-turs potentiometre (spænding og strøm) |
| Beskyttelse | Kortslutning (omvendt polaritet via ekstern diode) |
| Køling | Aktiv (ventilator) ved strøm > 7A |
| Dimensioner | 65 × 48 × 24 mm |
| Montering | 4 skruehuller, Ø 3 mm |
| Konvertertype | Buck (Step Down) DC-DC |
Brugsvejledning
- Tilslut strømforsyningen til indgangsterminalerne, og vær opmærksom på korrekt polaritet (+ og –). Indgangsspændingen skal være mindst 1,5V højere end den ønskede udgangsspænding.
- Juster udgangsspændingen med potentiometeret markeret V-ADJ. Drej langsomt – de 25 omgange giver høj præcision. Kontroller værdien med et multimeter ved udgangsterminalerne.
- Indstil strømbegrænsningen med potentiometeret markeret I-ADJ. Tilslut din belastning og juster, mens du overvåger strømmen med et amperemeter i serie.

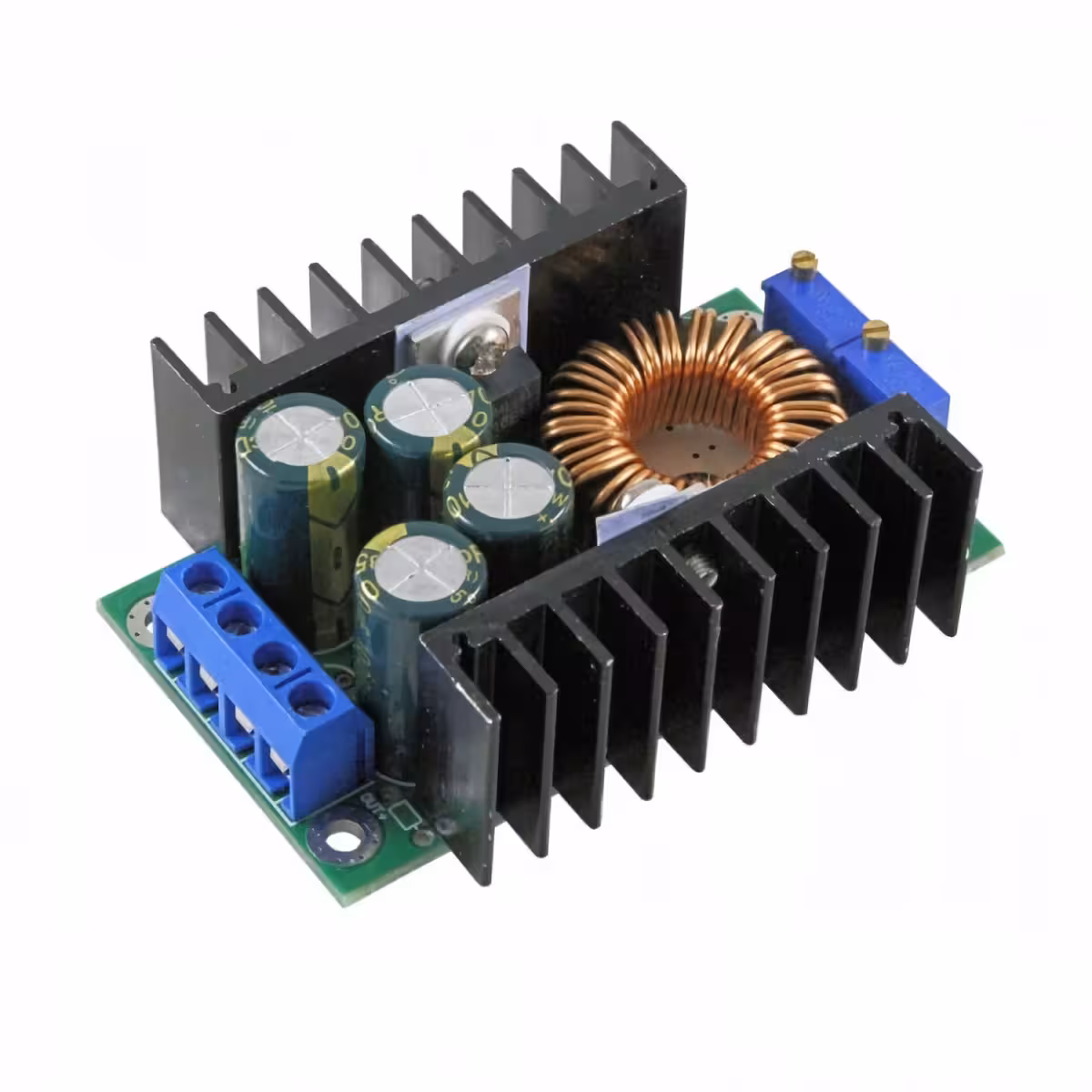

- Overvåg temperaturen ved høj belastning. Hvis strømmen overstiger 7A, bør du montere en blæser på kølepladen.
- Monter en Schottky-diode (f.eks. SB1040 eller tilsvarende) på den positive indgangslinje, hvis der er risiko for forkert polaritet ved tilslutning.
Pakkens indhold
- 1x Justerbar DC-DC Step Down modul 5-40V / 9A
Ofte stillede spørgsmål
Kan jeg bruge modulet til at oplade et 3,7V LiPo-batteri fra en 12V kilde?
Ja. Indstil udgangsspændingen til 4,2V (maks. spænding for en enkeltcelle LiPo) og begræns strømmen i henhold til batteriproducentens anbefalinger. Modulet fungerer i CC/CV-tilstand, hvilket er ideelt til batteriopladning.
Er det altid nødvendigt med en blæser?
Nej. Aktiv køling er kun nødvendig, hvis udgangsstrømmen kontinuerligt overstiger 7A. Under dette niveau holder den høje effektivitet på 95% temperaturen inden for sikre rammer.
Hvordan beskytter jeg modulet mod forkert polaritet?
Modulet har ikke indbygget beskyttelse mod omvendt polaritet. Vi anbefaler at montere en Schottky-diode med passende strømstyrke (f.eks. SB1040) i serie på den positive indgangslinje – en billig forsikring mod fejl.
Kan modulet bruges som driver til kraftige LED-lys?
Ja. Indstil strømbegrænsningen til LED’ens nominelle strømstyrke og spændingen til den korrekte fremspænding (forward voltage). Den justerbare strømbegrænsning gør modulet til en effektiv LED-driver uden behov for ekstra komponenter.
