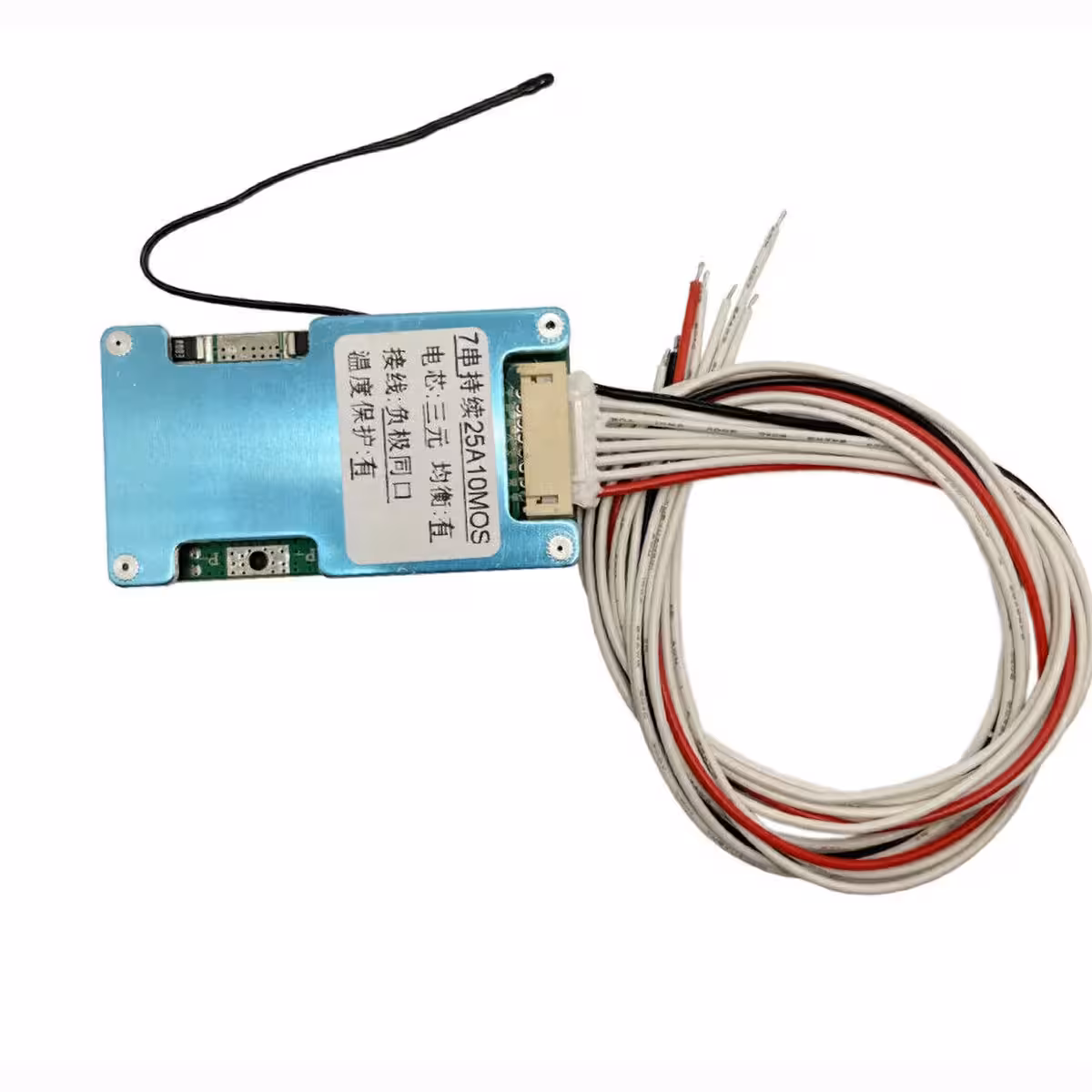

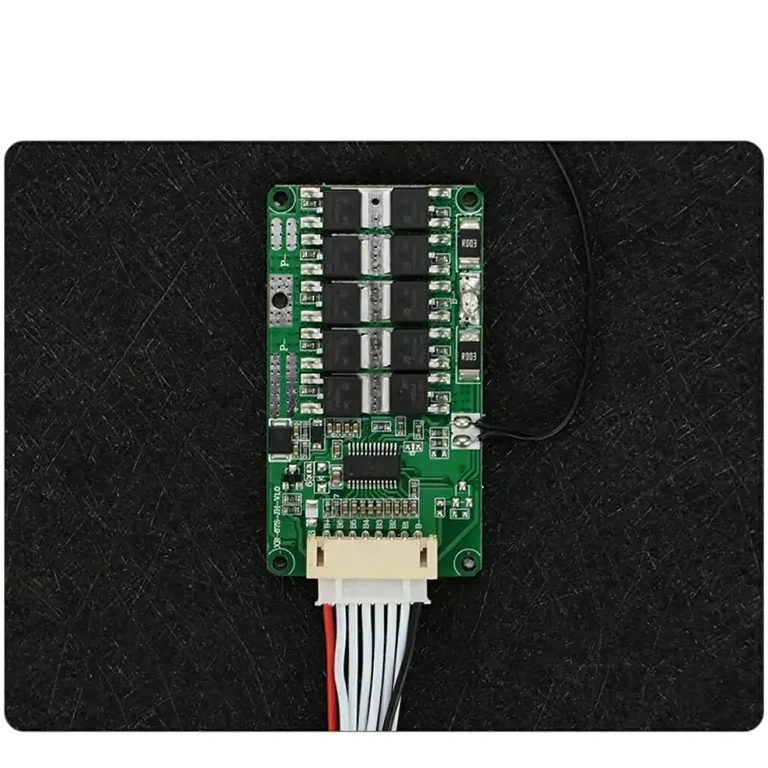

BMS 7S 24V 25A – Komplet beskyttelse til din 18650 Li-Ion batteripakke
Er du i gang med at bygge en 18650-batteripakke til en elcykel, et off-grid system eller et andet spændende DIY-projekt? Uden et korrekt dimensioneret BMS (Battery Management System) risikerer du, at cellerne bliver ubalancerede over tid, overopladede eller afladede til et kritisk punkt — hvilket forkorter batteriets levetid markant. Dette BMS 7S 24V 25A-modul løser netop dette problem ved at overvåge hver enkelt celle, balancere spændingen automatisk og afbryde strømmen, før der sker skade.
Bemærk: Kun kompatibel med Li-Ion 3,7V-kemi (f.eks. 18650-celler). Anbefales ikke til LiFePO4 eller LiPo uden forudgående kontrol af spændingsgrænserne.
Hvorfor vælge denne model? (Nøglefordele):
- 5-vejs beskyttelse — Overspænding, overafladning, overstrøm, kortslutning og temperaturovervågning arbejder parallelt for maksimal sikkerhed.
- Automatisk balancering ved 4,15V ± 0,025V — Sikrer at svage celler ikke sakker bagud; spændingen udlignes passivt ved hver opladning.
- 60A peak-strøm — Elmotorer trækker ofte meget strøm ved opstart; de 60A i peak sikrer, at beskyttelsen ikke kobler ud, når du starter motoren.
- Lavt standby-forbrug ≤30μA — Modulet dræner næsten intet strøm, når systemet ikke er i brug, hvilket bevarer batteriets kapacitet under opbevaring.
- Lav intern modstand ≤20mΩ — Minimerer energitab og varmeudvikling, selv ved høj kontinuerlig afladning.
- Præinstalleret temperatursensor — Automatisk nedlukning ved 50°C (opladning) og 70°C (afladning) uden behov for ekstra komponenter.
- Kompakt format 60 × 33 × 7 mm — Passer nemt ind i de fleste batterikasser eller projekter med begrænset plads.
Detaljer og ydeevne
Modulet benytter Common Port-arkitektur, hvilket betyder, at det samme B-/P- stik bruges til både oplader og belastning. Dette forenkler kabelføringen betydeligt sammenlignet med modeller med separate porte. Med en kontinuerlig afladningsstrøm på 25A er modulet velegnet til 24V-elmotorer, mindre invertere eller off-grid solcelleanlæg. Grænseværdierne på 4,25V for overopladning og 2,7V for overafladning er præcist kalibreret til Li-Ion-kemi for at forhindre permanent skade på cellerne.
| Parameter | Værdi / Detalje |
|---|---|
| Model | BMS 7S 24V 25A |
| Antal celler i serie | 7S (7 × 3,7V = 25,9V nominelt) |
| Kontinuerlig afladningsstrøm | 25A |
| Peak afladningsstrøm | 60A (kortvarig) |
| Maks. ladestrøm | 20A |
| Overopladningsspænding | 4,25V ± 0,025V / celle |
| Overafladningsspænding | 2,7V ± 0,08V / celle |
| Balanceringsspænding | 4,15V ± 0,025V |
| Balanceringsstrøm | 40mA |
| Temperaturbeskyttelse (ladning) | Slukker ved 50°C |
| Temperaturbeskyttelse (afladning) | Slukker ved 70°C |
| Standby-forbrug | ≤30μA |
| Intern modstand | ≤20mΩ |
| Dimensioner | 60 × 33 × 7 mm |
| Tilslutningsmetode | Common Port (fælles port) |
| Kompatibel batterikemi | Li-Ion 3,7V/celle (f.eks. 18650) |

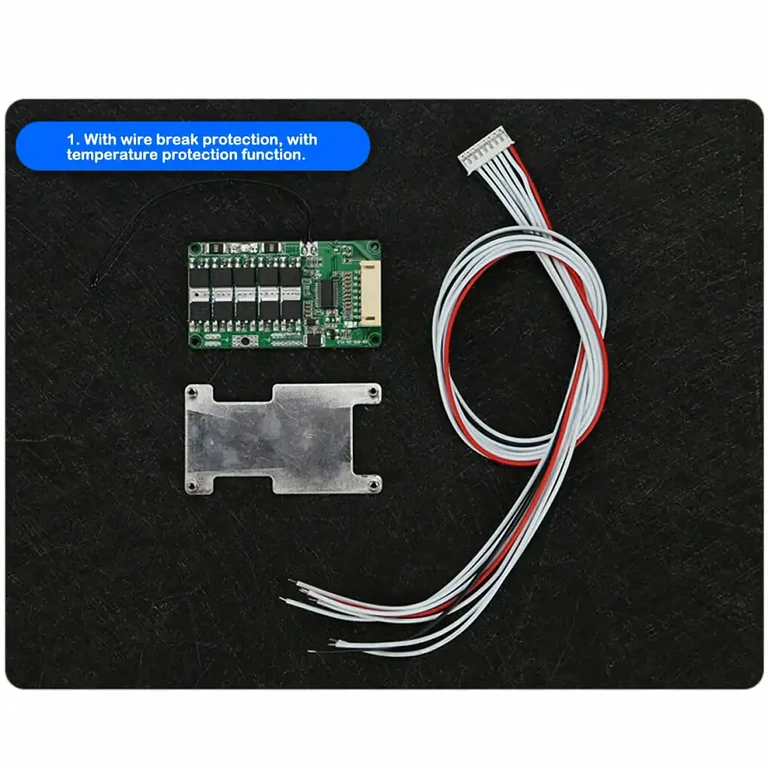

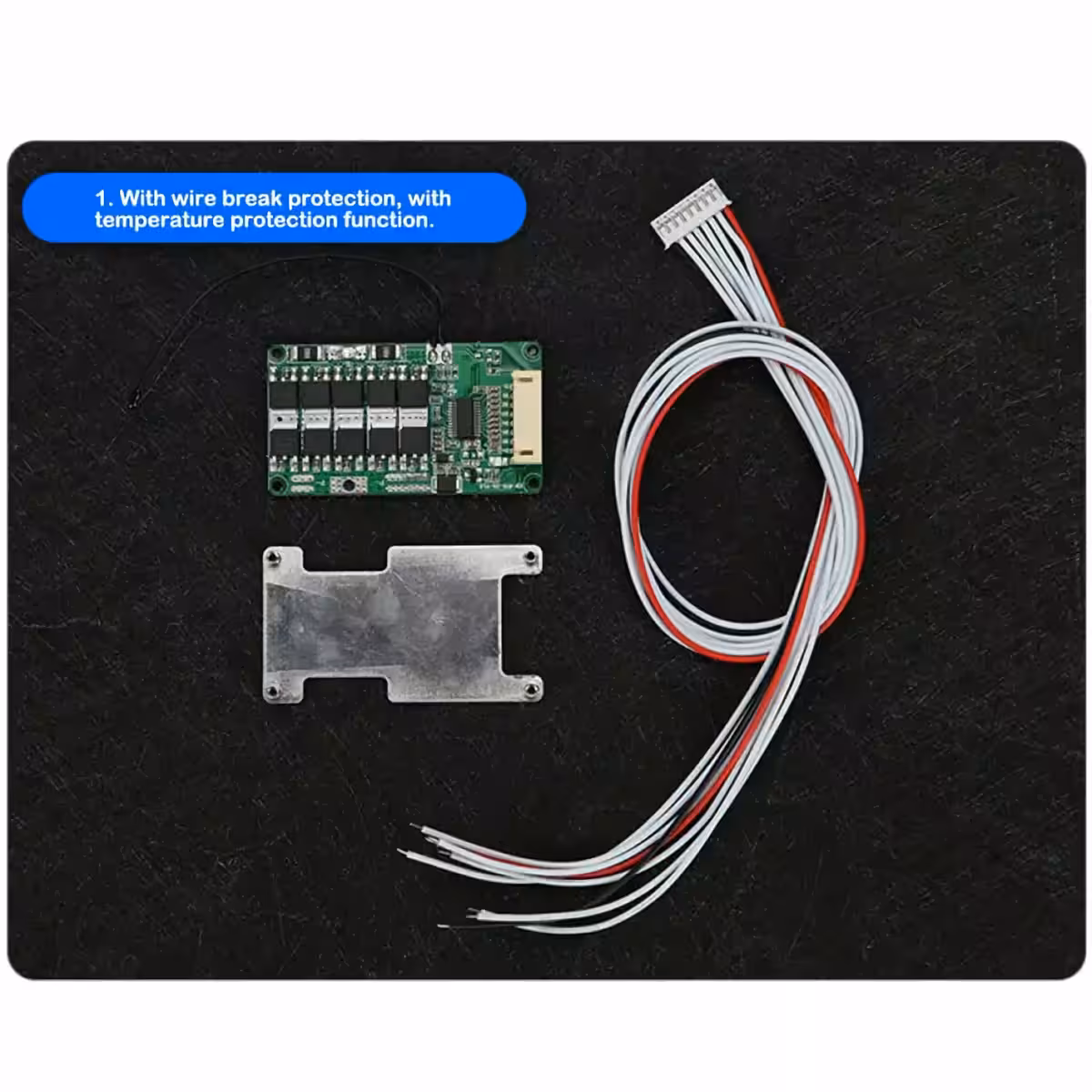

Pakkens indhold
- 1 × BMS 7S 24V 25A beskyttelsesmodul
- 1 × Præinstalleret temperatursensor
- Tilslutningskabler (40 cm)
Ofte stillede spørgsmål
Virker det med alle 18650 Li-Ion celler uanset kapacitet?
Ja. Kompatibiliteten afhænger udelukkende af den nominelle spænding (3,7V pr. celle), ikke af kapaciteten i mAh. Du kan frit bruge celler på f.eks. 2000mAh, 2500mAh eller 3000mAh – BMS-enheden fungerer ens. Kapaciteten bestemmer blot, hvor længe din batteripakke holder strøm.
Kan jeg bruge det til en 24V elcykel eller løbehjul?
Ja, det er et af de mest almindelige anvendelsesområder. Den kontinuerlige strøm på 25A dækker typiske 24V-motorer, og 60A peak-strømmen sikrer, at beskyttelsen ikke aktiveres unødigt ved opstart. Tjek altid din motors maksimale strømforbrug før montering.

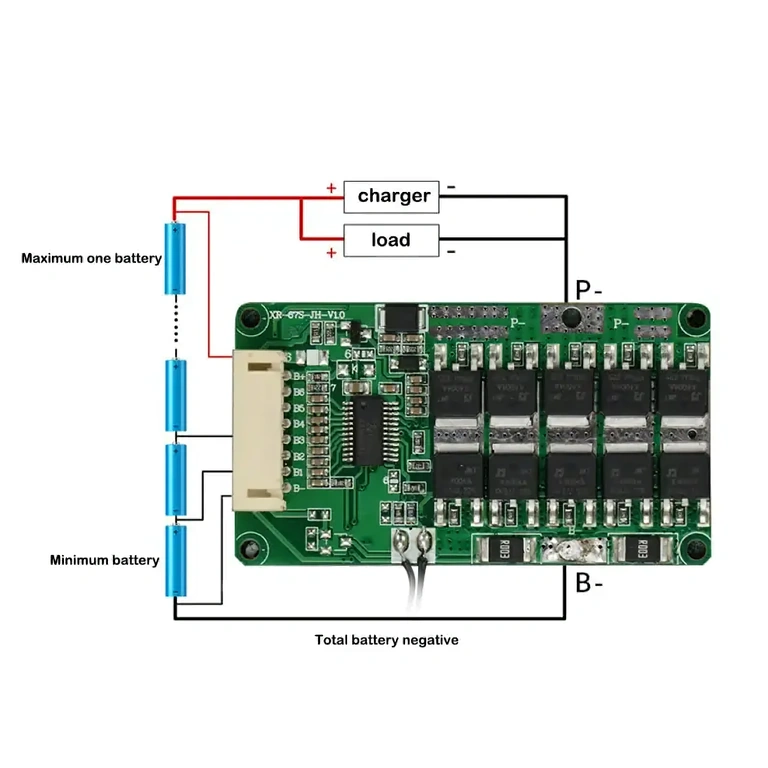

Hvad betyder ‘Common Port’, og hvordan tilsluttes det?
Det betyder, at det samme B- og P- kabel bruges til både oplader og belastning, så du ikke behøver separate stik. Det gør installationen meget enklere, men vær opmærksom på polariteten. Forkert tilslutning kan beskadige de interne MOSFETs.
Skal temperatursensoren monteres separat?
Nej, sensoren er præinstalleret fra fabrikken og er klar til brug med det samme. Den overvåger temperaturen på printpladen og de omkringliggende celler og afbryder automatisk ved 50°C (opladning) eller 70°C (afladning).
