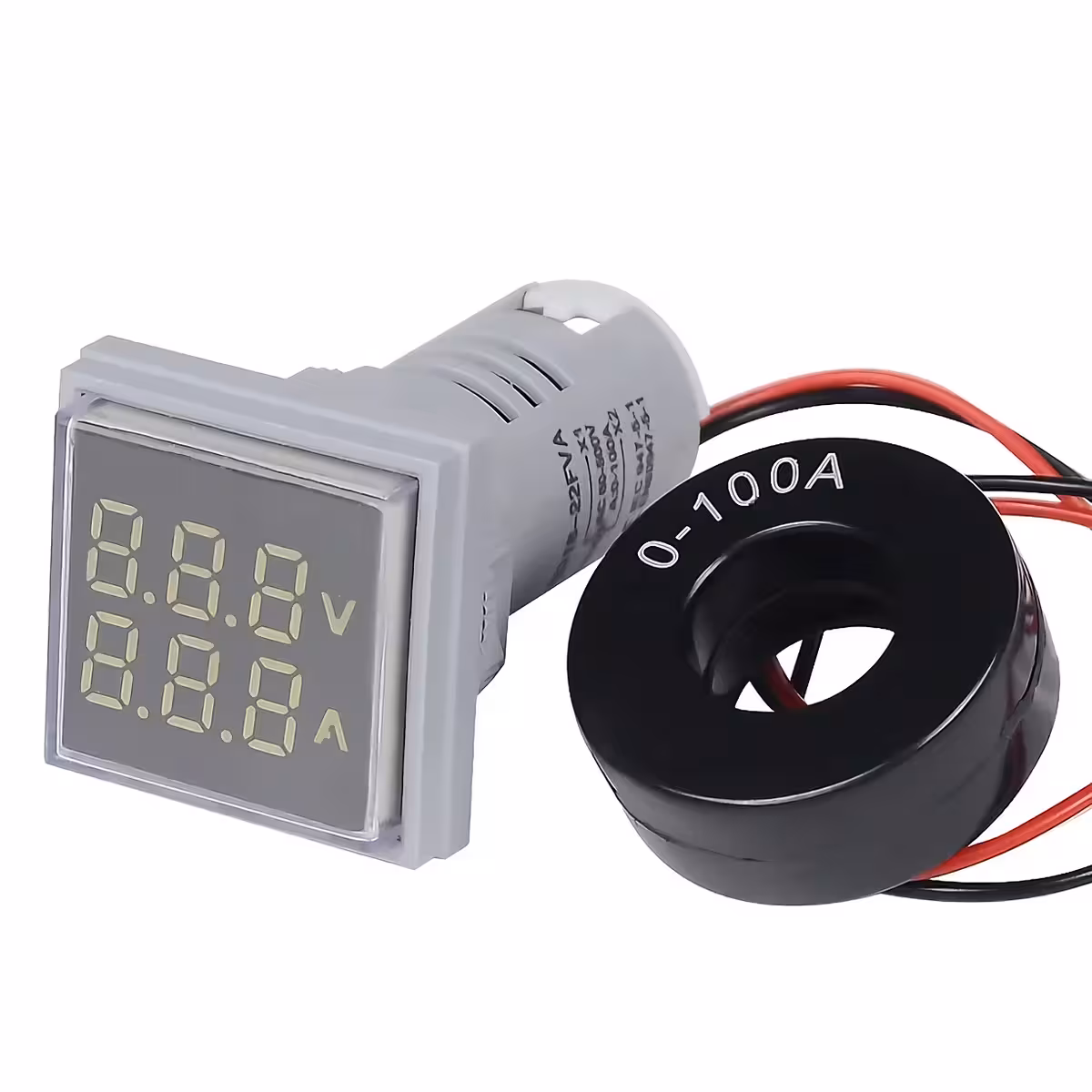

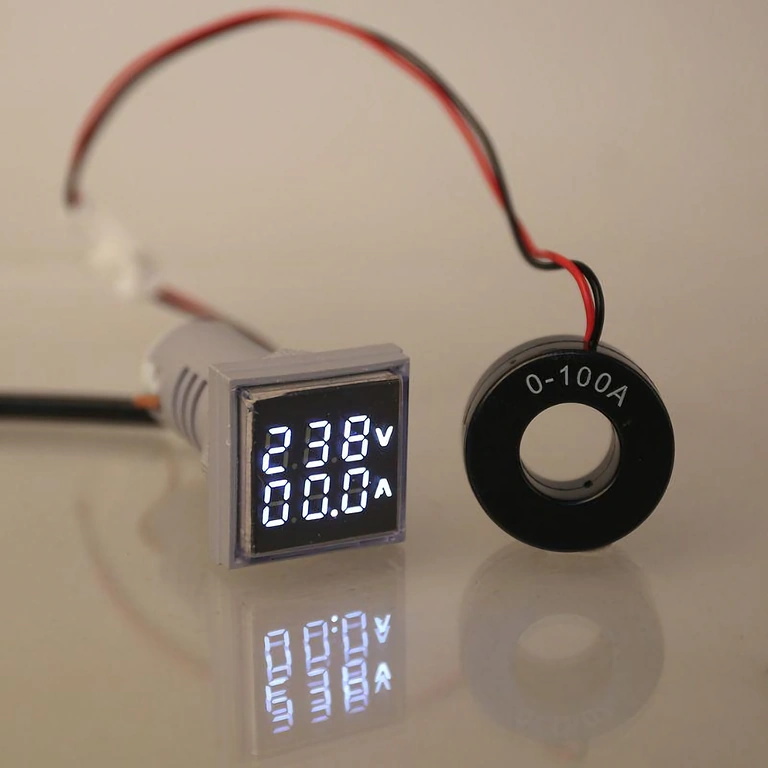

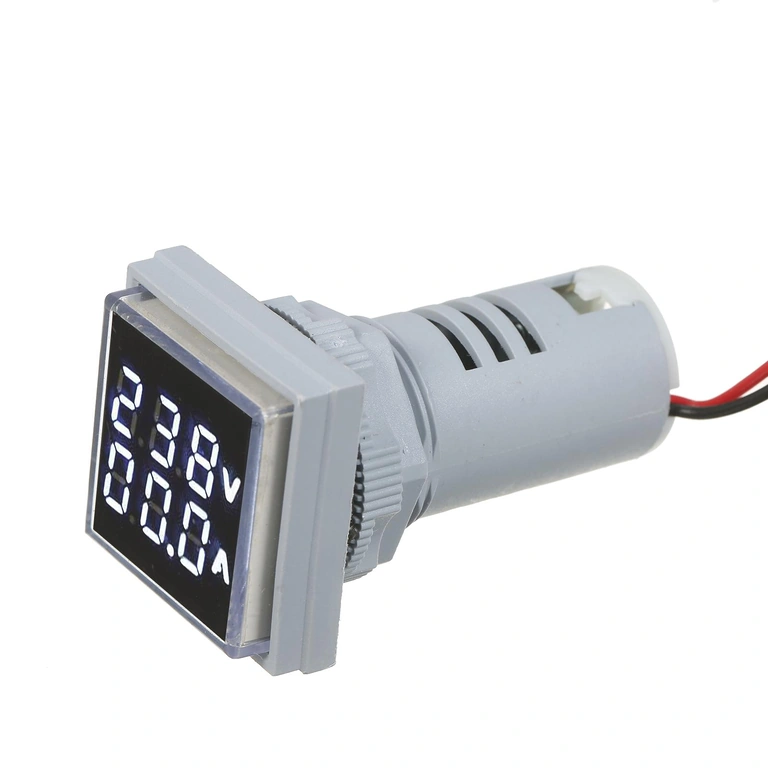

Digitalt panel-voltamperemeter – få overblik over spænding og strøm i realtid

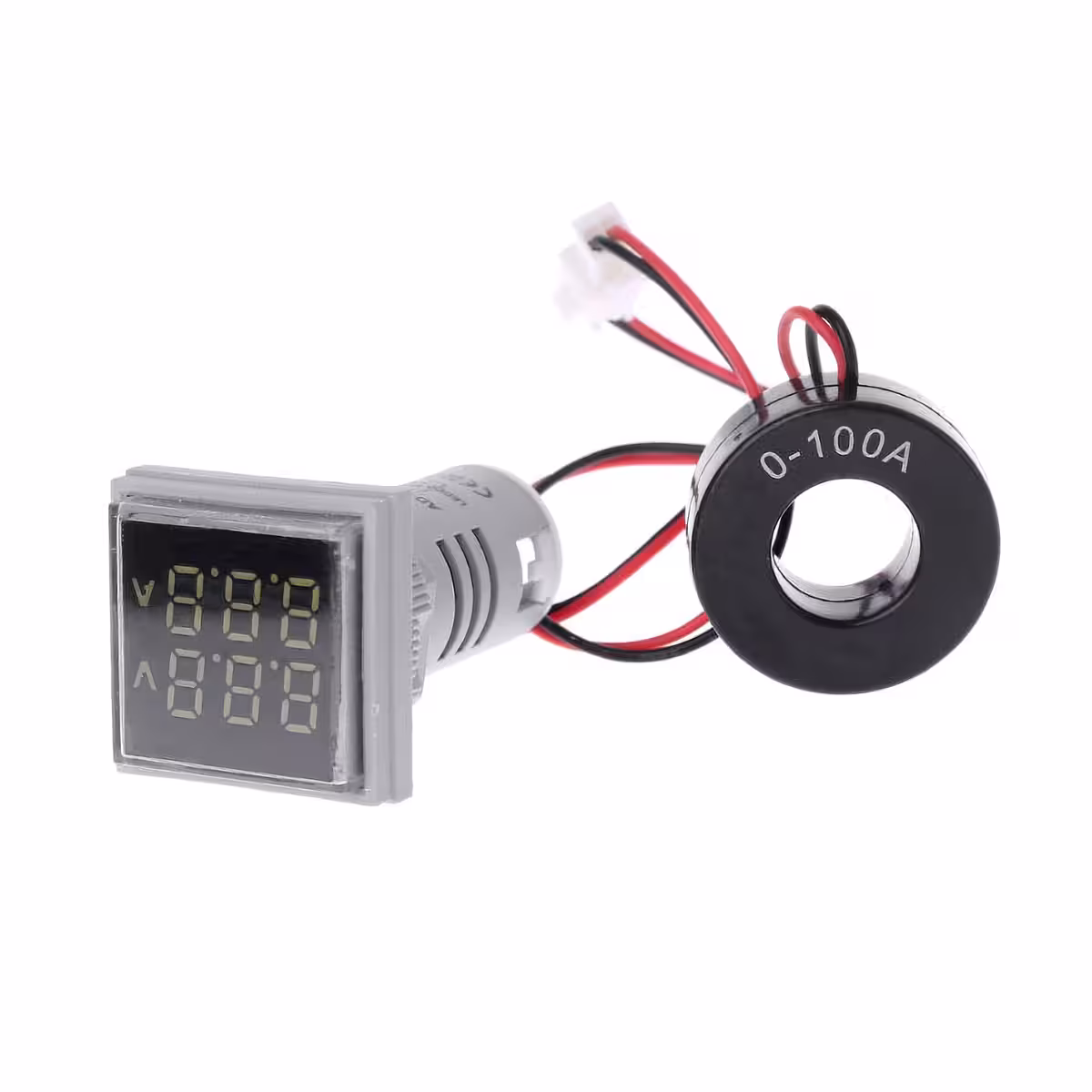

Når du har brug for fuldt overblik over din el-installation, er dette digitale AC-voltamperemeter den ideelle løsning. Du får både spændings- og strømmåling vist samtidigt på et skarpt LED-display, samlet i et kompakt modul, der passer direkte i et standard 22 mm hul. Ingen omskiftere, ingen besvær – bare præcise målinger med det samme.
Bemærk: Instrumentet er udelukkende beregnet til vekselstrøm (AC) og må ikke anvendes til jævnstrøm (DC). For optimal præcision ved måling af lave strømstyrker anbefales det at føre faselederen gennem strømtrafoen 3–5 gange.
Hvorfor vælge dette model? (Fordele):
- Dobbelt visning — Spænding og strøm vises samtidigt, så du slipper for at skifte mellem visninger og undgår fejl.
- Bredt måleområde — Måler fra 60V til 500V og 0 til 100A, hvilket gør den velegnet til alt fra almindelige 230V installationer til industrielle applikationer.

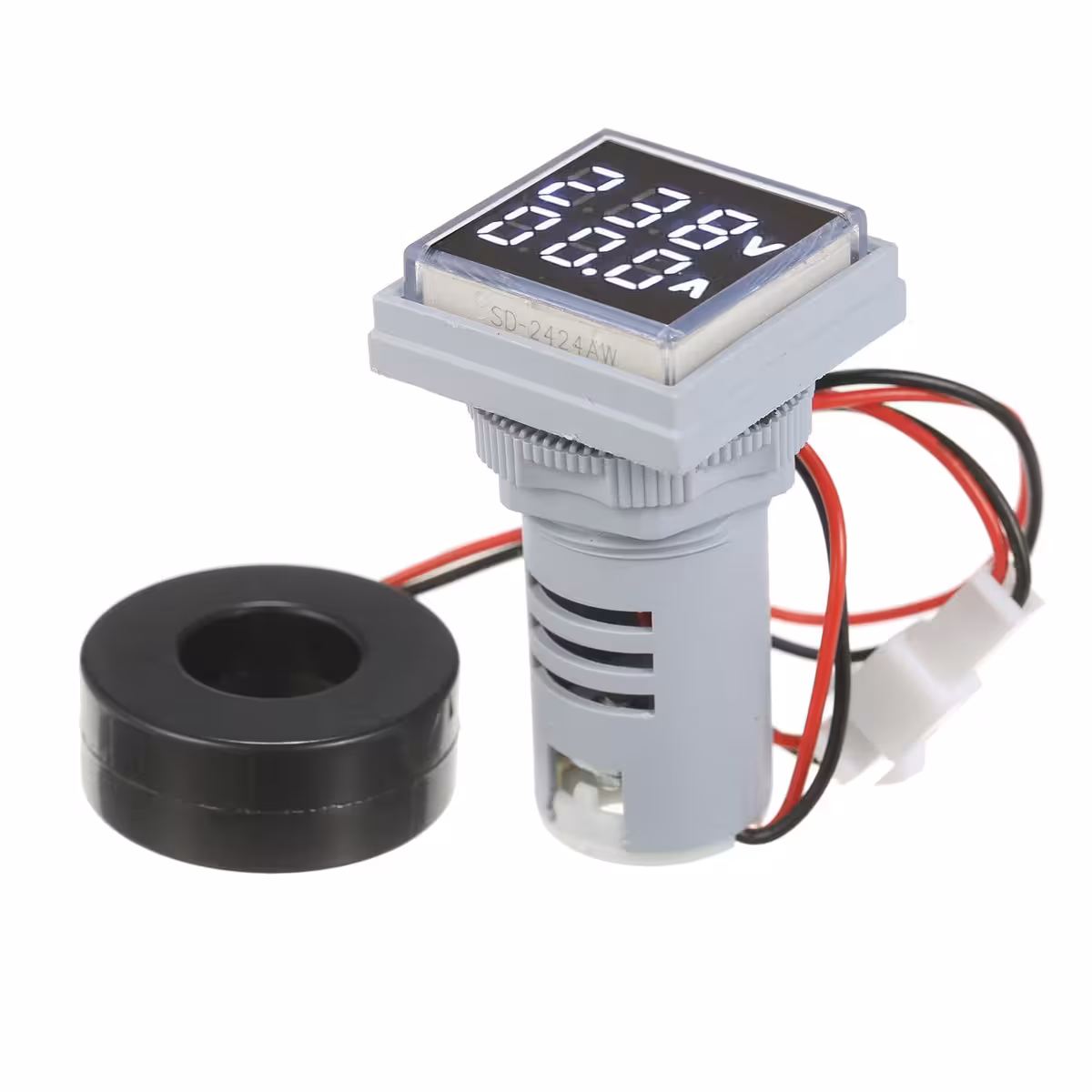

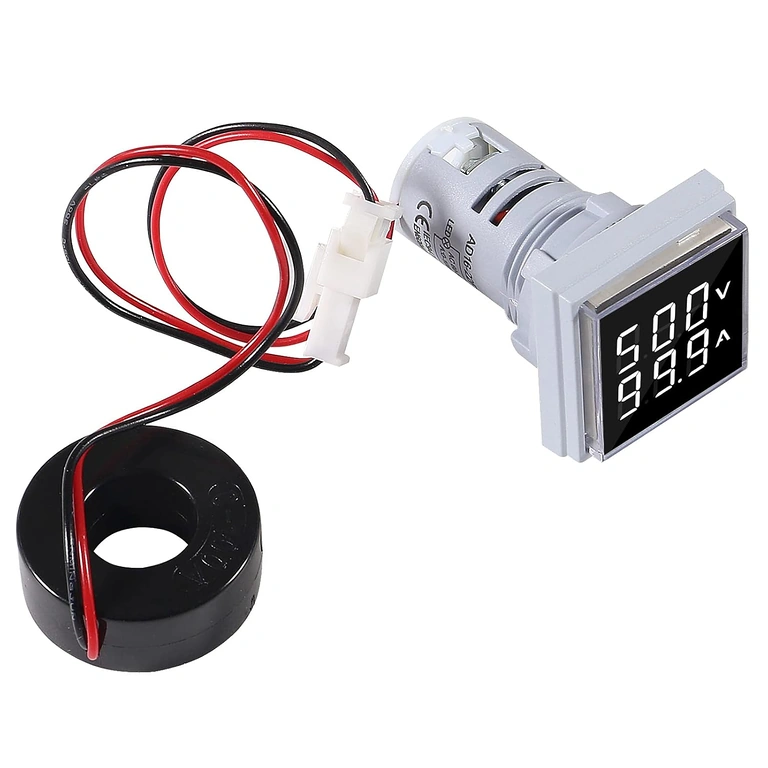

- Tydeligt LED-display — Tallene er letlæselige, selv i dårlig belysning eller på afstand.

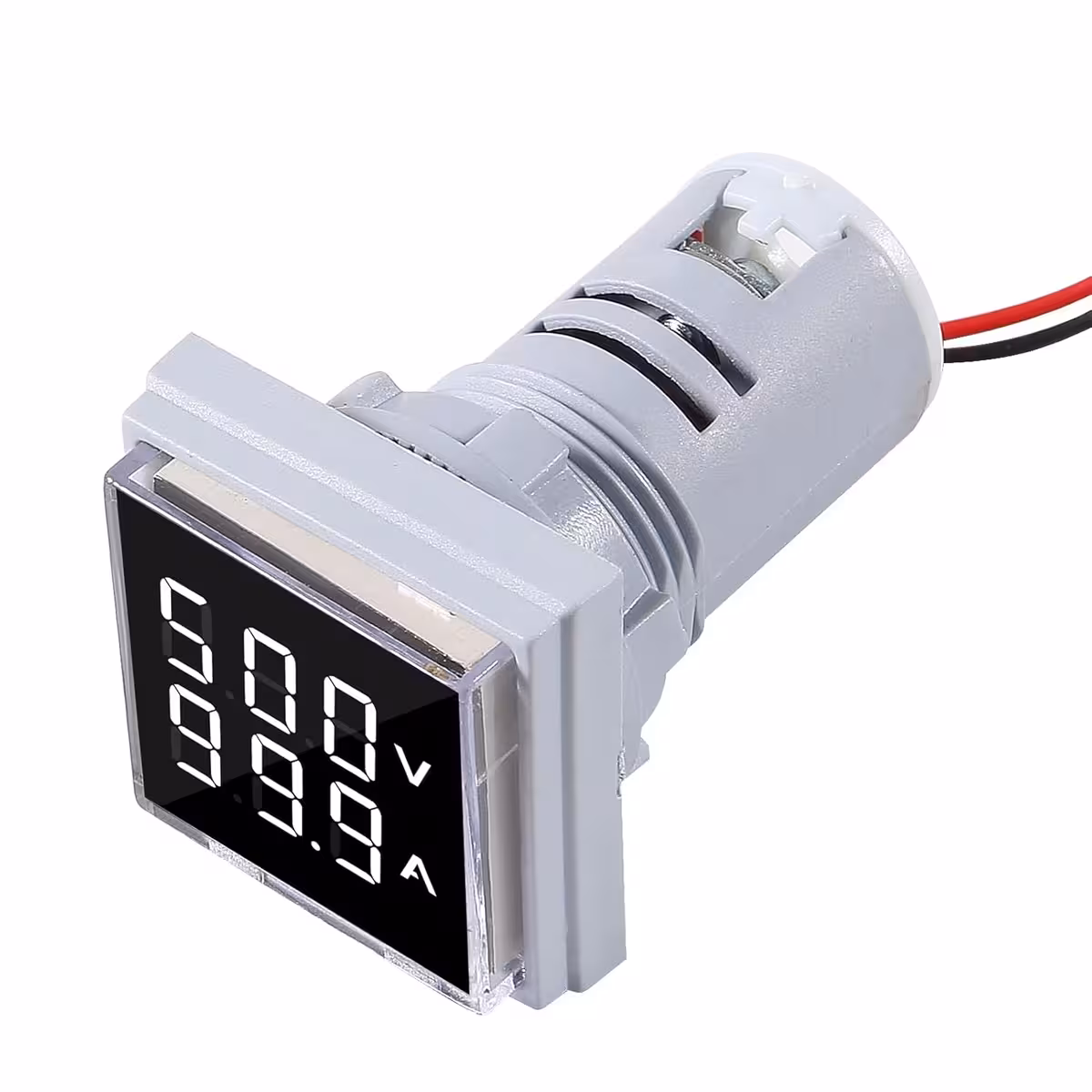

- Kompakt 22 mm design — Optager kun 31×31 mm på fronten, hvilket gør den perfekt til tavler med begrænset plads.

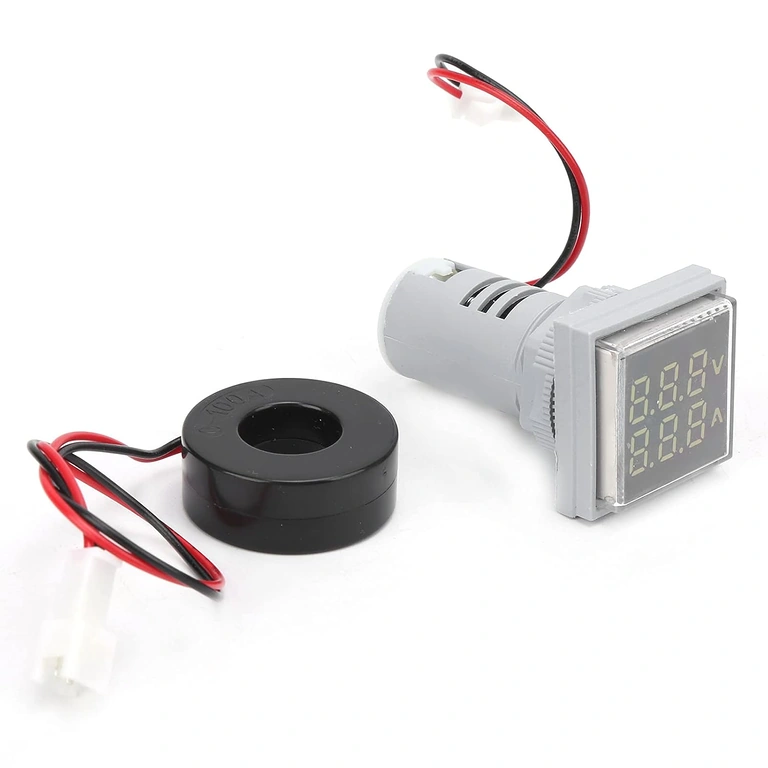

- Ikke-invasiv strømmåling — Faselederen føres blot gennem den medfølgende strømtrafo (spole), så du behøver ikke afbryde eller klippe i dine kabler.
- Justerbar præcision — Ved strømstyrker under 10A kan du øge følsomheden ved at vikle faselederen 3–5 gange gennem spolen.
Tekniske detaljer og ydeevne

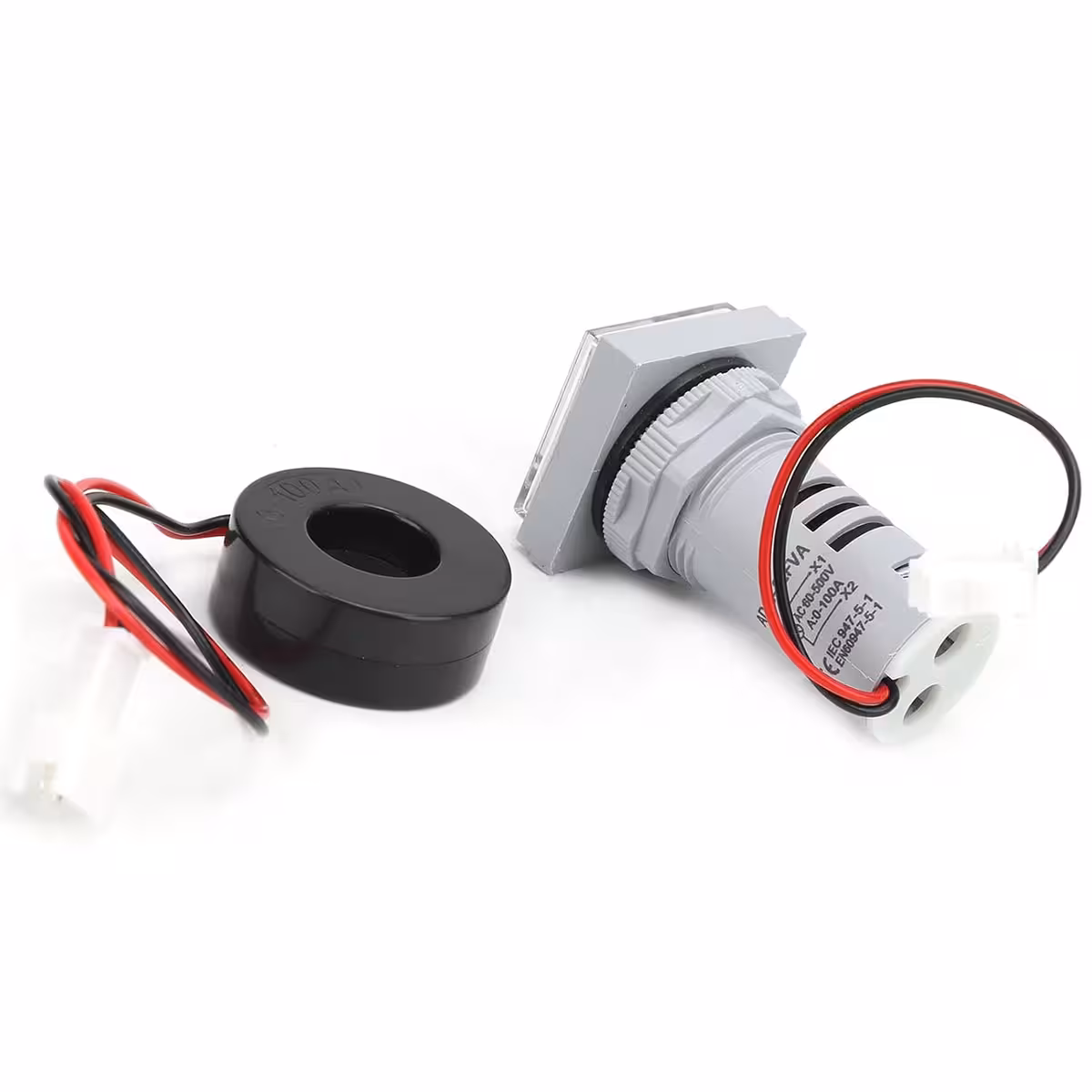

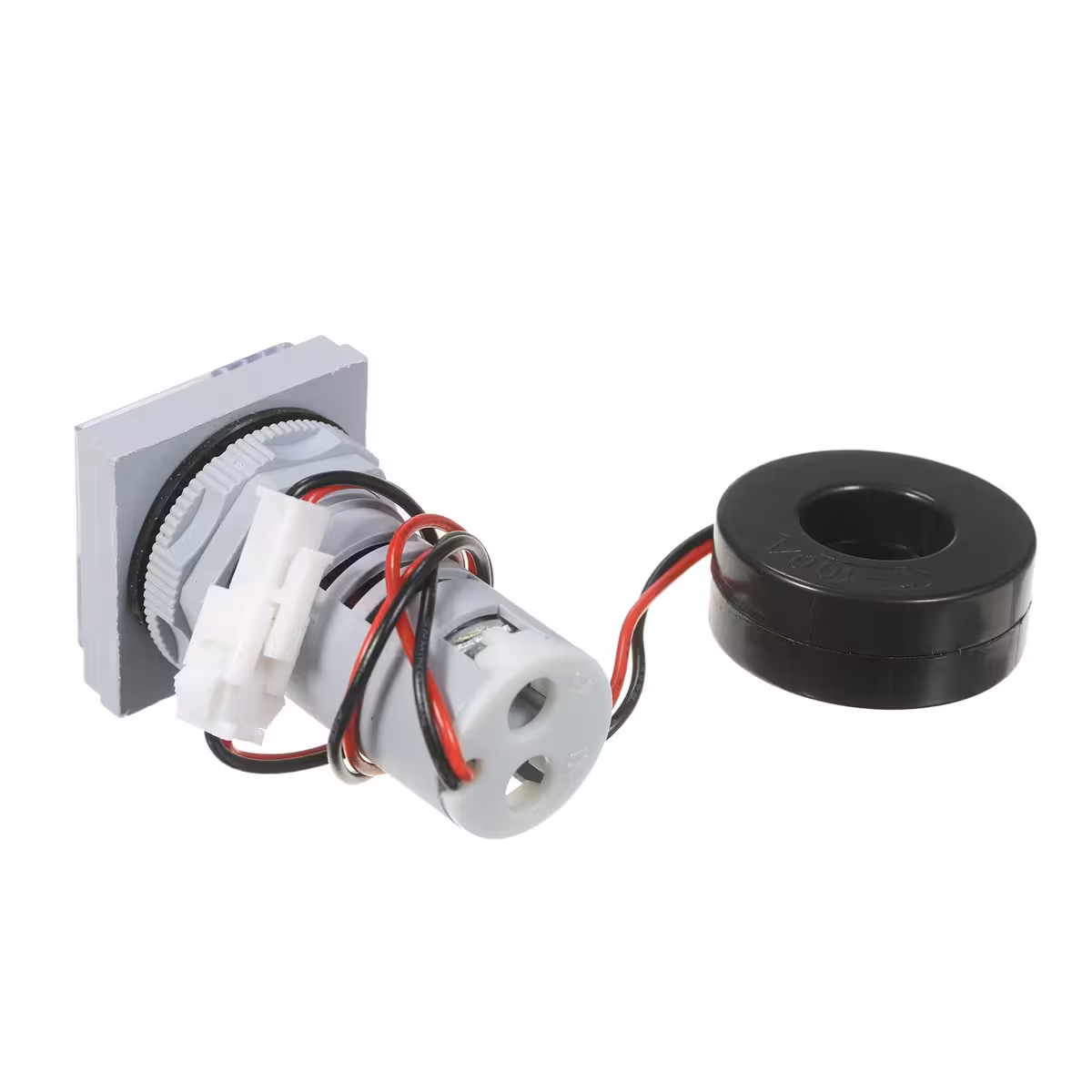

Dette modul kombinerer et AC-voltmeter og et amperemeter i én enhed. L- og N-terminalerne forsyner enheden med strøm og måler netspændingen, mens strømforbruget registreres via den medfølgende strømtrafo. Dette sikrer en sikker og nem installation uden indgreb i det eksisterende kredsløb. Det klare LED-display sikrer, at du altid kan aflæse værdierne hurtigt og præcist.
| Parameter | Værdi / Detalje |
|---|---|
| Spændingsmåling | 60 – 500 V AC |
| Strømmåling | 0 – 100 A AC |
| Nettype | Kun vekselstrøm (AC) |
| Displaytype | LED, høj lysstyrke |

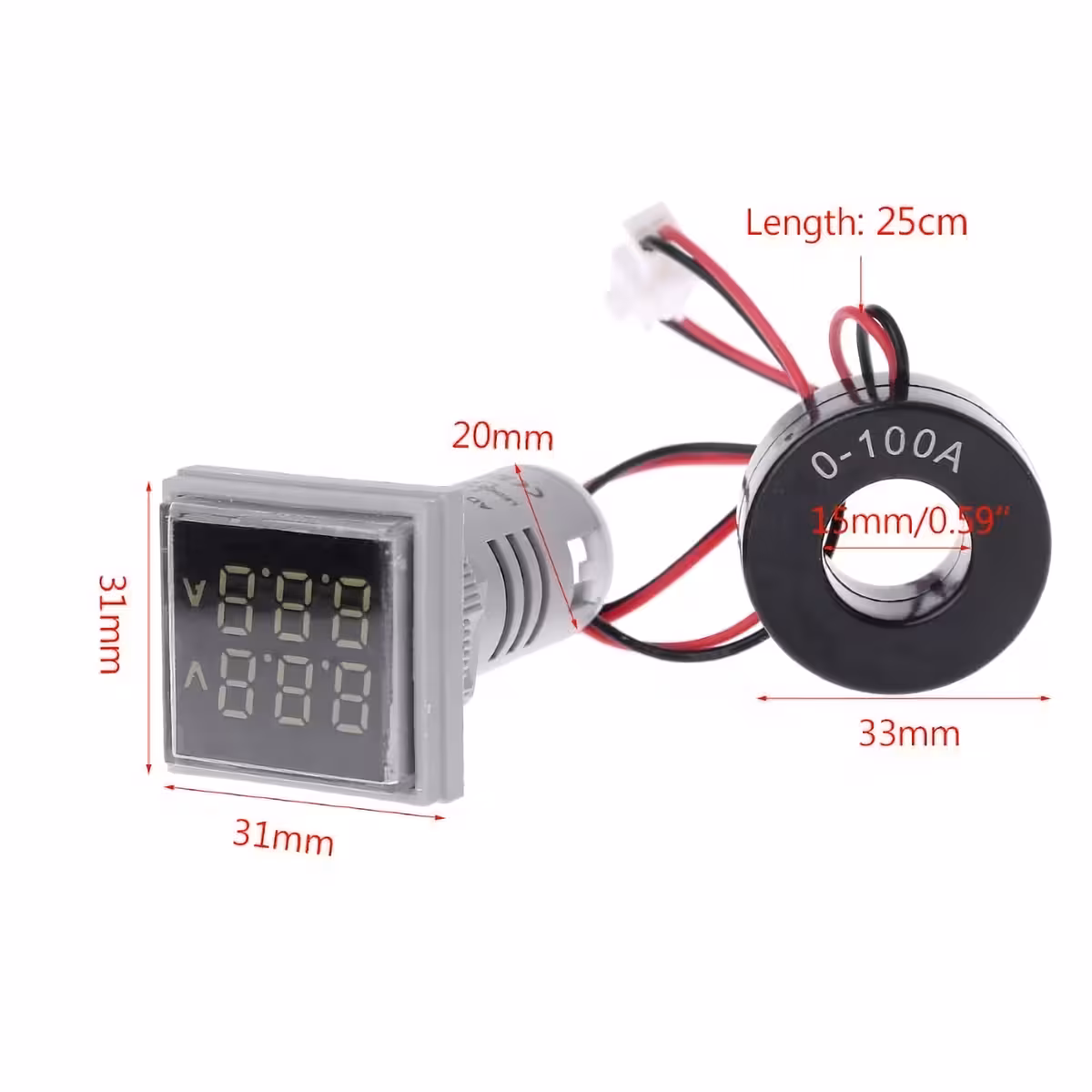

| Frontmål | 31 × 31 mm |
| Monteringshul | 22 mm |

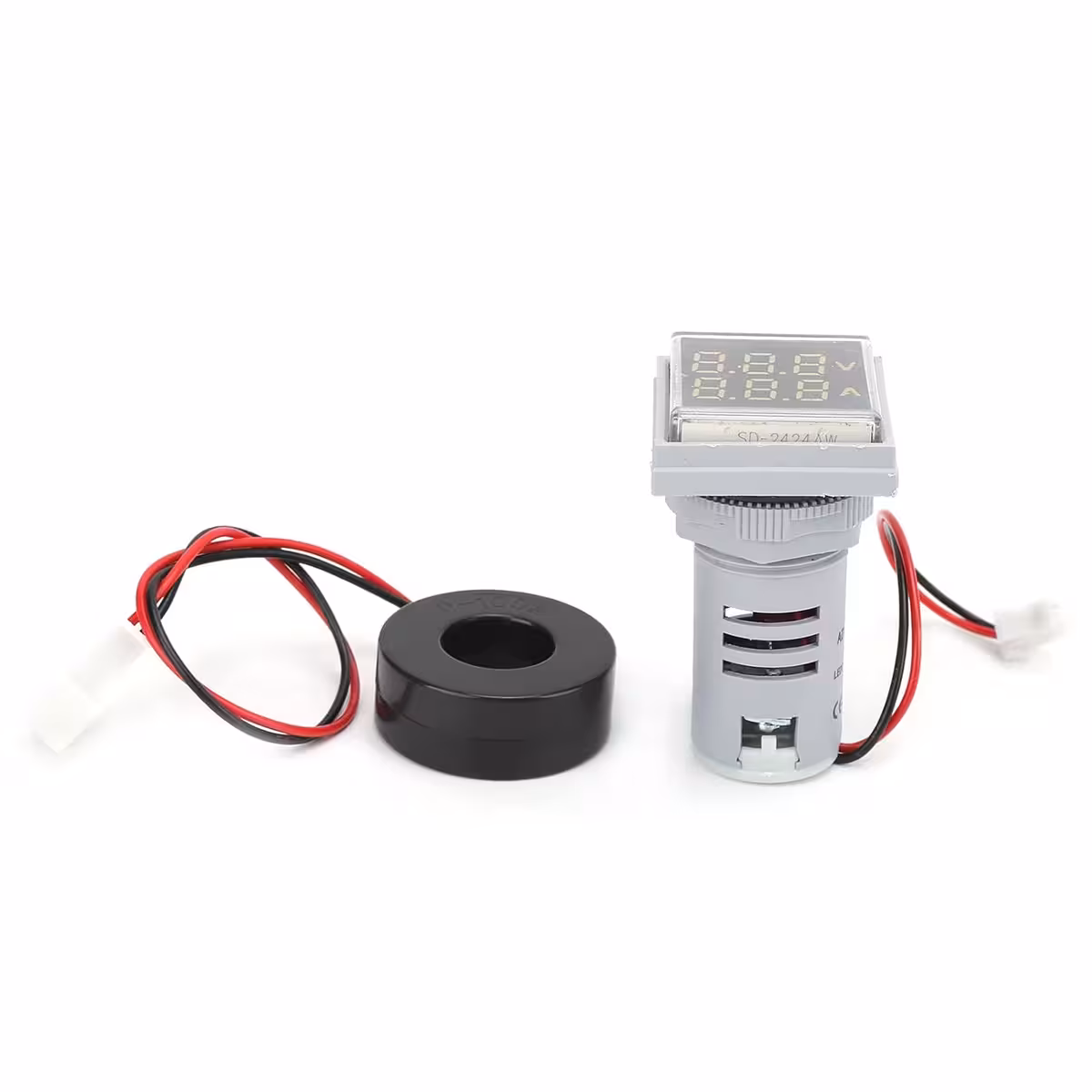

| Farve | Hvid |
| Målemetode (strøm) | Strømtrafo (ikke-invasiv) |
| Anbefalet vindinger (lave strømme) | 3 – 5 gange gennem spolen |
Installation og brug

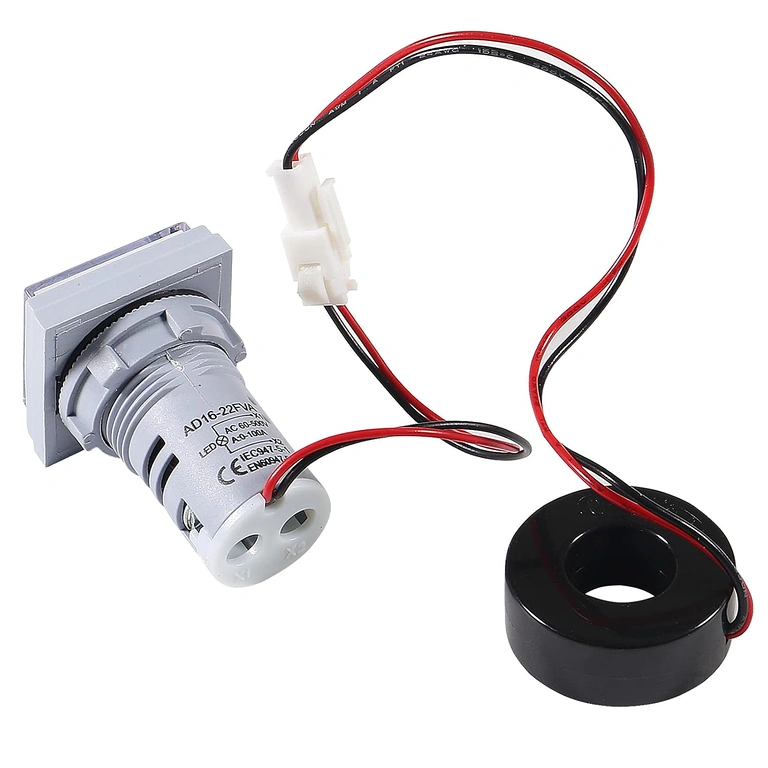

- Bor et hul på 22 mm i diameter i din tavlefront og monter modulet.
- Tilslut netfase (L) til L-terminalen på enheden.
- Tilslut nul (N) til N-terminalen på enheden.
- Før forbrugerens faseleder gennem strømtrafoen. Ved strømstyrker under 10A bør du vikle lederen 3–5 gange gennem spolen for øget nøjagtighed.
- Forbind faselederen til din forbruger og nullederen direkte til nettet.
- Tænd for strømmen – displayet viser nu øjeblikkeligt spænding og strømforbrug.
Pakkens indhold
- 1 × Digitalt AC-voltamperemeter 60–500V / 0–100A, hvidt design
Ofte stillede spørgsmål
Kan den bruges til jævnstrøm (DC)?
Nej. Enheden er udelukkende designet til AC-netværk. Tilslutning til DC kan beskadige modulet og give forkerte målinger.
Skal jeg klippe i mine kabler for at installere den?
Nej. Du fører blot faselederen gennem strømtrafoens ring. Installationen er fuldstændig ikke-invasiv.
Hvorfor skal jeg vikle kablet flere gange gennem spolen?
Hver vinding forstærker det magnetfelt, som spolen måler. Ved lave strømstyrker (under 5–10A) giver 3–5 vindinger en langt mere præcis måling.
Kan jeg bruge den til almindelige 230V apparater?
Ja, den fungerer perfekt til standard 230V installationer, så længe det samlede strømforbrug ikke overstiger 100A.
Hvilket hulmål kræves der?
Du skal bruge et hul på 22 mm i diameter. Selve fronten på modulet måler 31 × 31 mm.
