LM2596 DC-DC Step-Down konverter med LED-display – præcis justering uden brug af multimeter og op til 92% effektivitet
Har du et projekt, der kører på batteri eller en strømforsyning med for høj spænding? Traditionelle lineære regulatorer løser problemet, men omdanner overskydende spænding til varme – hvilket koster både energi og stabilitet. Denne LM2596 step-down konverter fungerer anderledes: Den reducerer spændingen effektivt, viser værdierne i realtid og passer perfekt ind i ethvert kompakt design.
Bemærk: Dette modul fungerer udelukkende som step-down (spændingssænkende). Indgangsspændingen skal være mindst 1.5V højere end den ønskede udgangsspænding for korrekt drift.
Hvorfor vælge denne model? (Fordele):
- LED-display med selvkalibrering — viser både indgangs- og udgangsspænding samtidigt; du behøver ikke et multimeter under opsætningen
- Op til 92% effektivitet — sammenlignet med ca. 50% ved en lineær LM7805-regulator, minimeres energitab og varmeudvikling markant
- 3A maksimal strømstyrke — strømforsyner nemt Arduino, ESP32, LED-strips og små DC-motorer fra én kilde
- Præcis justering via multiturn-potentiometer — indstil spændingen med høj nøjagtighed uden pludselige hop
- Beskyttelse mod kortslutning og overophedning — dine tilsluttede komponenter er sikret, selv ved kabelfejl
- Solide kondensatorer på robust printkort — designet til intensiv brug og termiske variationer

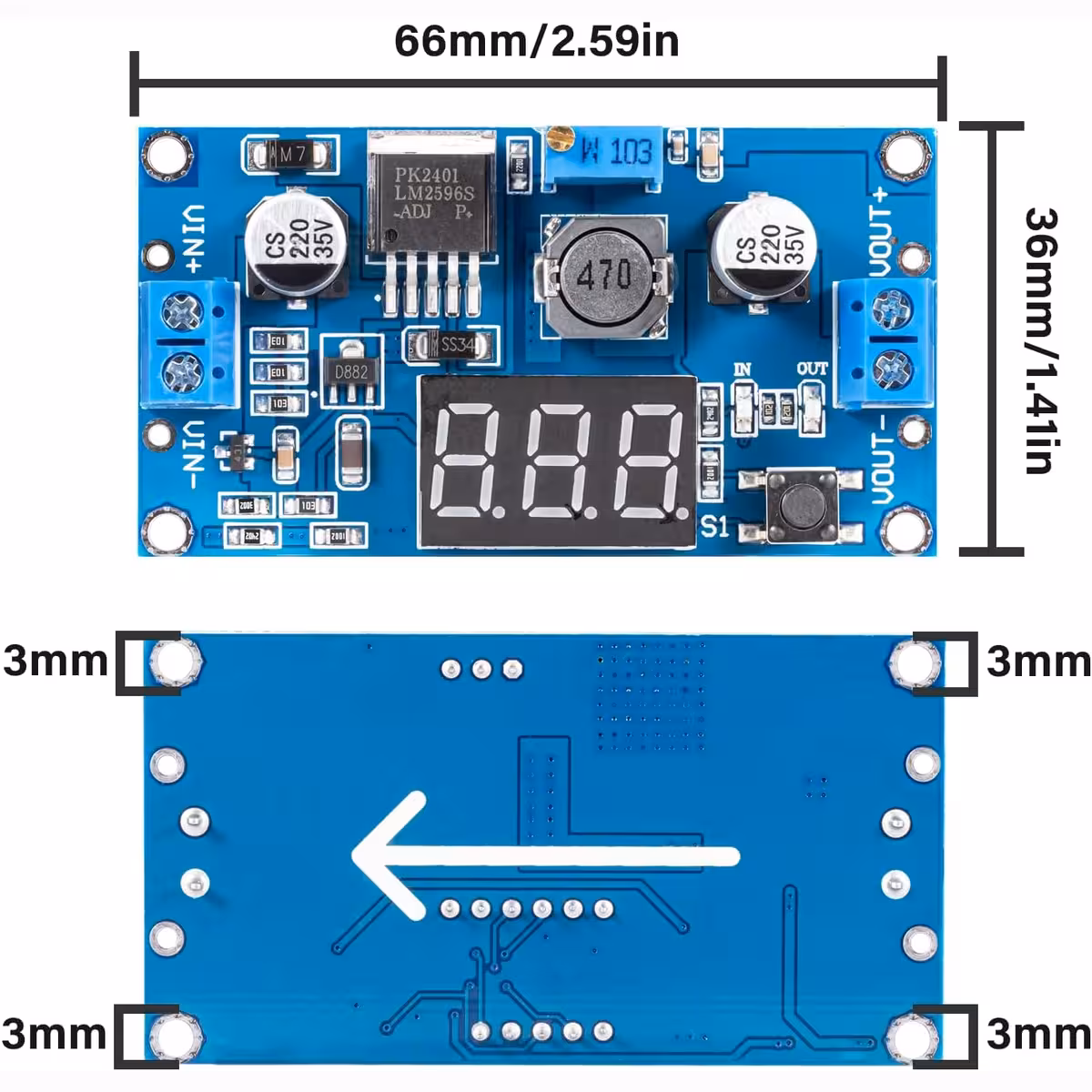

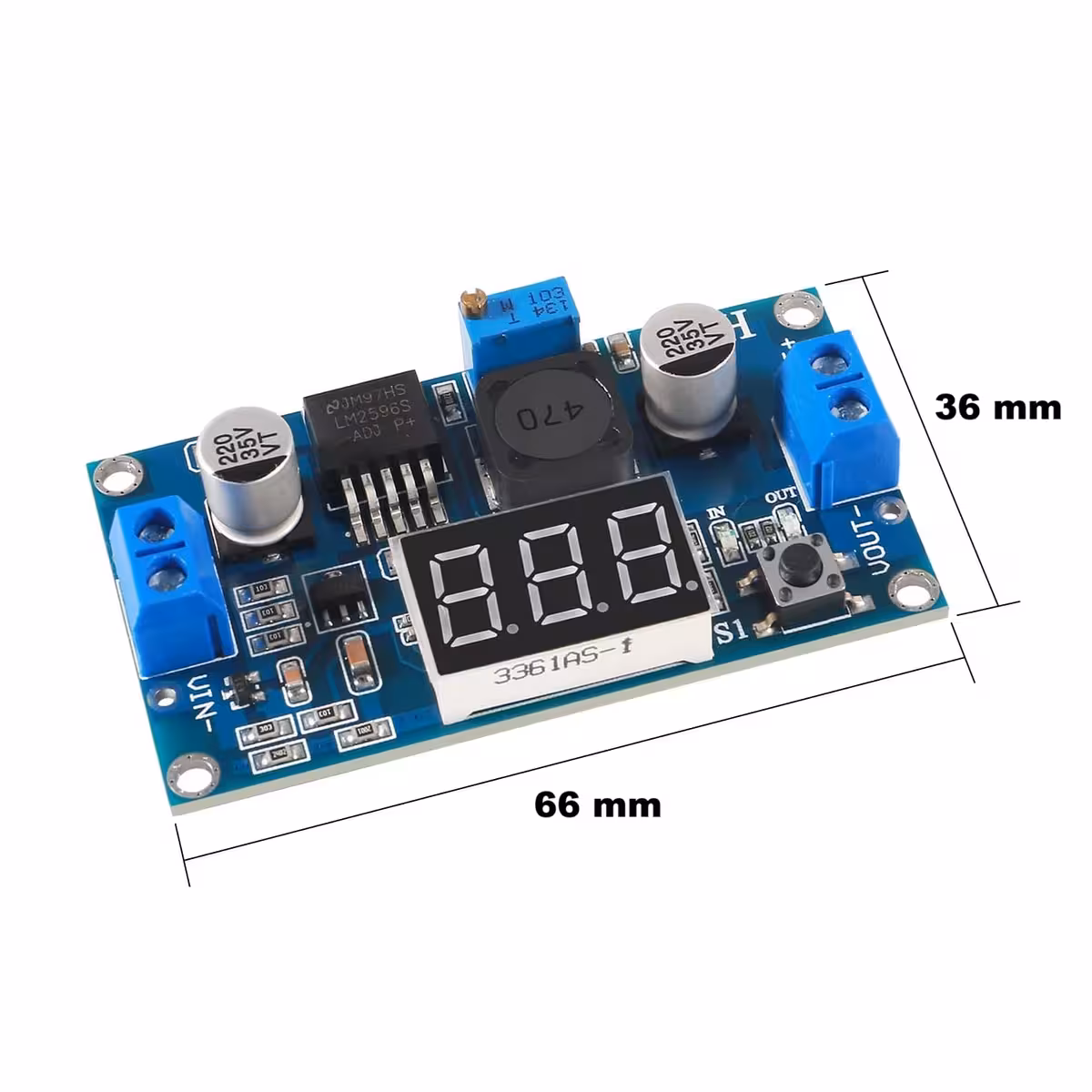

- Kompakt format 66×36×11 mm — passer i de fleste projektkasser, på breadboards eller kontrolpaneler
Detaljer og ydeevne
LM2596-chippen opererer ved en switching-frekvens på 150 kHz, hvilket er tilstrækkeligt til at holde rippelspændingen på et minimum uden behov for store filterkomponenter. I modsætning til en lineær regulator, der spreder spændingsforskellen som varme, omdanner denne switching-konverter energien til brugbar strøm, hvilket holder modulet køligt selv ved belastninger på 2A.
Det multiturn-potentiometer giver mulighed for finjustering mellem 1.25V og 37V, og det selvkalibrerende LED-display bekræfter den indstillede værdi med det samme. Modulet er testet og anbefales til strømforsyning af Arduino Uno / Mega / Nano, ESP8266 / ESP32, Raspberry Pi, RGB LED-drivere og mindre DC-motorstyringer.
| Parameter | Værdi / Detalje |
|---|---|
| Regulator-chip | LM2596 |
| Indgangsspænding | 4V – 40V DC |
| Udgangsspænding | 1.25V – 37V DC (justerbar) |
| Maks. udgangsstrøm | 3A (anbefalet ≤2.5A kontinuerligt) |
| Konverteringseffektivitet | Op til 92% |
| Switching-frekvens | 150 kHz |
| Minimum spændingsforskel (dropout) | ≥1.5V |
| Display | Dual LED med selvkalibrering (IN og OUT spænding) |
| Spændingsjustering | Multiturn-potentiometer |
| Indbyggede beskyttelser | Kortslutning, overophedning |
| Kondensatortype | Solide kondensatorer |
| Dimensioner | 66 × 36 × 11 mm |
| Driftstype | Kun Step-Down (buck) |
Pakkens indhold
- 1× LM2596 DC-DC Step-Down konvertermodul med LED-display
Ofte stillede spørgsmål
Kan den også bruges som step-up (boost converter)?
Nej. LM2596-modulet fungerer udelukkende som step-down: Udgangen vil altid være lavere end indgangen. Hvis du har brug for at øge spændingen, skal du bruge et dedikeret boost-modul, såsom MT3608.
Hvordan justeres udgangsspændingen?

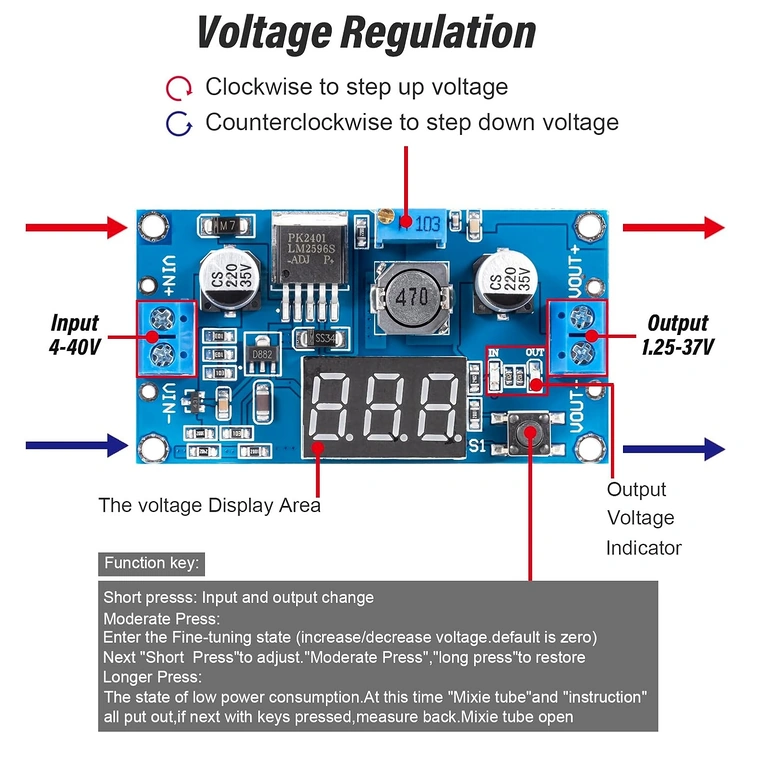

Du drejer blot på multiturn-potentiometeret på modulet og aflæser værdien direkte på LED-displayet. Du behøver ikke et eksternt voltmeter – displayet opdateres i realtid, mens du justerer.
Hvor meget strøm kan den levere kontinuerligt uden at blive for varm?
Spidsbelastningen er 3A, men til længerevarende brug anbefales maksimalt 2.5A. Ved belastninger under 2A fungerer modulet uden ekstra køleprofil. Hvis du arbejder tæt på grænsen eller i varme omgivelser, bør du sikre god luftgennemstrømning eller montere en lille køleprofil på chippen.
Virker den direkte med et Li-Ion eller LiPo-batteri?
Ja. Et batteri på 3.7V–4.2V er tilstrækkeligt som indgangskilde, så længe den ønskede udgangsspænding er mindst 1.5V lavere. Fra et 7.4V LiPo-batteri kan du f.eks. få stabile 5V til Arduino eller 3.3V til ESP32.
