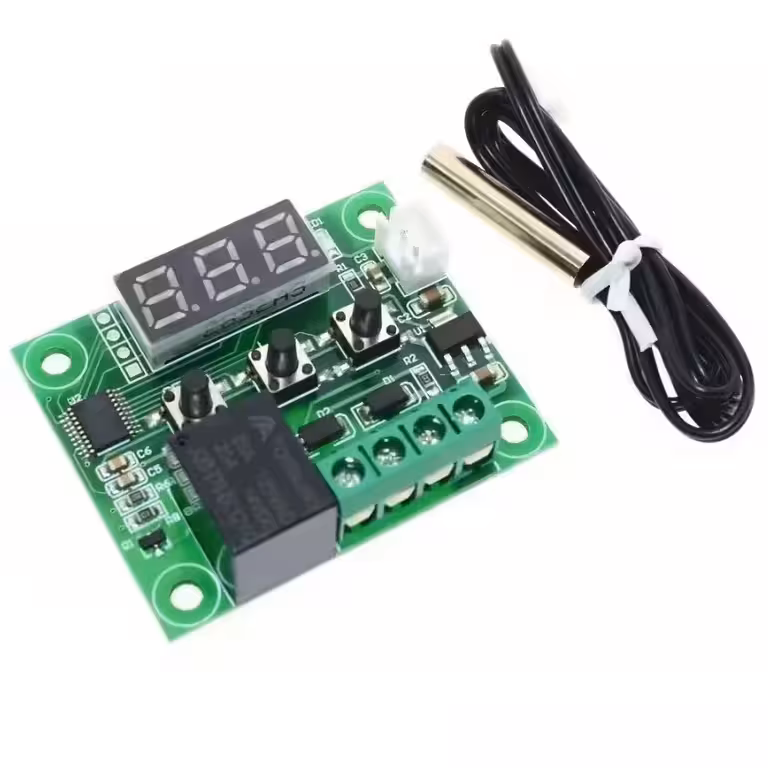

W1209 programmerbar digital termostat – Præcis temperaturstyring fra -50°C til +110°C
Har du brug for præcis temperaturstyring til et hjemmebygget køleskab, en inkubator, et akvarium eller et solvarmeanlæg? Uden en dedikeret controller risikerer du enten overophedning eller unødigt energispild. W1209 digital termostat er en kompakt, prisvenlig og effektiv løsning til automatisk temperaturregulering.
Bemærk: Ved elektriske belastninger, der overstiger 20A, anbefales det at anvende en ekstern kontaktor, som styres via termostatens relæ.
Hvorfor vælge denne model? (Nøglefordele):
- Bredt måleområde — dækker fra -50°C til +110°C, hvilket gør den ideel til alt fra frysere til varmelegemer.
- Kraftigt 20A relæ (NO/NC) — kan direkte styre mindre kompressorer, varmelegemer eller magnetventiler uden behov for ekstra kredsløb.
- 0,1°C opløsning — ingen afrunding; enheden reagerer på selv de mindste temperaturændringer, hvilket er afgørende for følsomme processer.
- Fuldt programmerbare parametre — indstil varme/køle-tilstand, justerbar hysterese, forsinkelse, sensorkalibrering og alarm ved høj temperatur.
- Lavt strømforbrug (35–65mA) — kører uden problemer på batteri eller solcelleanlæg uden at dræne strømkilden.
- NTC-føler inkluderet — klar til brug med det samme; ingen grund til at købe ekstra tilbehør.
Detaljer og ydeevne
W1209-modulet opdaterer målingen hvert 0,5 sekund, hvilket sikrer en hurtig reaktion på pludselige temperaturændringer – en vigtig egenskab i køleapplikationer, hvor hvert grad tæller. Det dobbelte NO/NC-relæ giver dig fuld fleksibilitet, så du kan vælge mellem direkte eller omvendt logik uden at skulle ændre i det elektriske kredsløb. Hvis den medfølgende NTC-føler ikke passer til dit behov, kan den erstattes med en PTC-føler, da modulet understøtter begge typer. Med sine kompakte mål på 48,5 x 40 mm er den nem at indbygge i kabinetter eller eltavler.
| Parameter | Værdi / Detalje |
|---|---|
| Måleområde | -50°C til +110°C |
| Følerkompatibilitet | NTC (inkluderet), PTC |
| Displayopløsning | 0,1°C |
| Målenøjagtighed | ±0,1°C |
| Hysteresenøjagtighed | 0,1°C |
| Opdateringshastighed | 0,5 sekunder |
| Strømforbrug | 35mA – 65mA |
| Display | 0,28 tommer LED, 3 cifre |
| Forsyningsspænding | 12V DC |
| Maks. relæstrøm | 20A |
| Relætype | Dobbelt: Normalt Åben (NO) / Normalt Lukket (NC) |
| Driftstemperatur | -10°C til +60°C, luftfugtighed 20%–85% |
| Modulmål | 48,5 x 40 mm |
Programmering og brug
- Hold SET-knappen nede i 5 sekunder for at åbne menuen.
- Naviger mellem parametre med + og – knapperne, og bekræft med SET.
- P0 – Driftstilstand: C (køling) / H (opvarmning) — standard: C
- P1 – Hysterese: interval 0,1–30°C — standard: 2
- P2 – Øvre temperaturgrænse: maks. 110°C — standard: 110
- P3 – Nedre temperaturgrænse: min. -50°C — standard: -50
- P4 – Sensorkalibrering: -7°C til +7°C — standard: 0
- P5 – Forsinkelse for relæaktivering: 0–600 sekunder — standard: 0
- P6 – Alarm ved høj temperatur: 0–110°C — standard: OFF
- Fabriksnulstilling: Hold + og – knapperne nede samtidigt.
- Monter sensoren med spidsen opad og beskyttet mod direkte træk for mest præcise måling.
Pakkens indhold
- 1x W1209 digitalt termostatmodul
- 1x NTC-temperaturføler
Ofte stillede spørgsmål
Hvilken forsyningsspænding kræver W1209-termostaten?
Den kører udelukkende på 12V DC. Ved brug til 230V AC-nettet kræves en passende strømforsyning eller adapter.
Kan den styre en kølekompressor eller et varmelegeme?
Ja. 20A-relæet kan direkte styre mindre kompressorer, varmelegemer, magnetventiler og blæsere. Ved belastninger over 20A skal du tilslutte en ekstern kontaktor, der styres via termostatens relæ.
Kan den medfølgende NTC-føler udskiftes med en længere eller anden type?
Ja, modulet accepterer både NTC– og PTC-følere. Du kan uden problemer benytte en føler med længere kabel eller andre specifikationer.
Hvordan skifter jeg mellem køle- og varmetilstand?
Gå ind i menuen (hold SET nede i 5 sekunder) og juster parameteren P0: H for opvarmning, C for køling.
Hvad er forskellen på NO- og NC-kontakt?
NO (Normalt Åben) lukker kredsløbet, når relæet aktiveres – bruges når udstyret skal tænde ved den indstillede temperatur. NC (Normalt Lukket) åbner kredsløbet ved aktivering – nyttigt når du vil slukke for udstyr, når grænseværdien nås.
