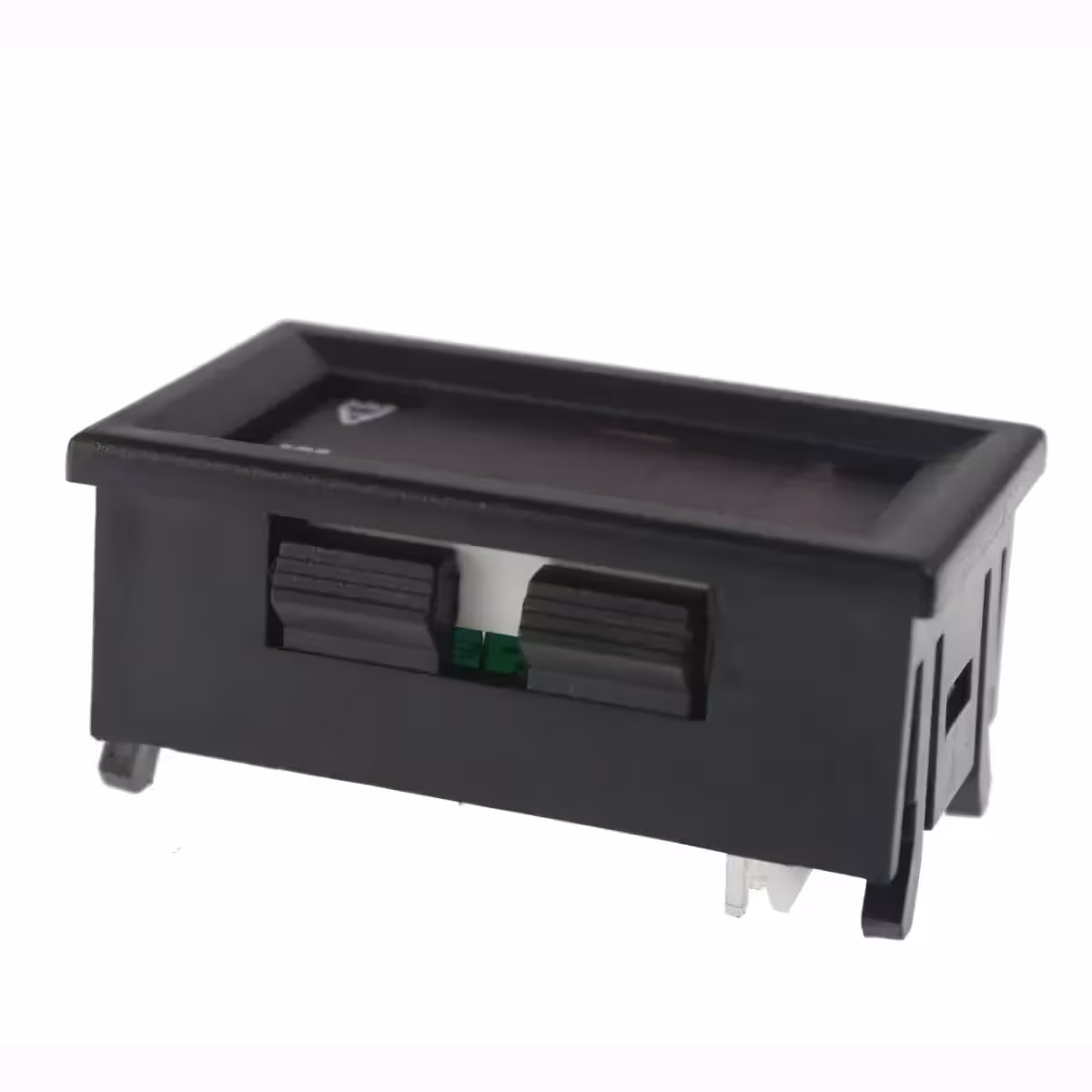

Digitalt panel-voltmeter og amperemeter 0–100V 0–10A – Præcis måling med tydeligt LED-display
Når du bygger dit eget kontrolpanel, en justerbar strømforsyning eller arbejder med solcelleanlæg, er det essentielt at have fuldt overblik over spænding og strømstyrke. Med dette digitale panelinstrument slipper du for at fumle med et multimeter; du monterer det én gang, og har derefter realtidsmålinger lige ved hånden.
Bemærk: Modulet kræver en separat eller fælles strømforsyning på 4–30V DC. Ved måling af spændinger over 30V skal du benytte diagram 2 med separat strømforsyning til modulet.
Hvorfor vælge dette modul? (Fordele):

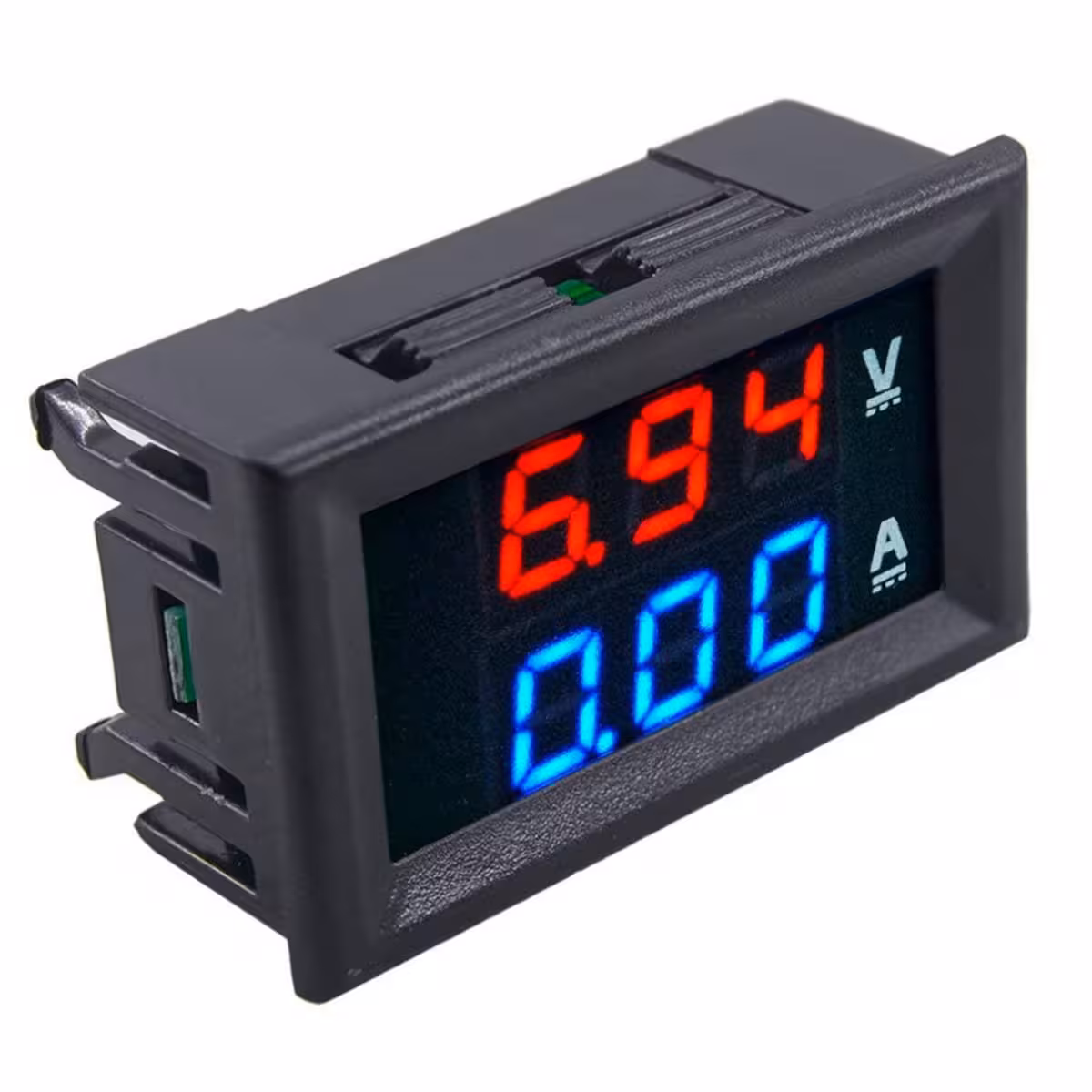

- Dobbelt LED-display (rød/blå) — 0,28″ cifre. Spænding vises i rød og strømstyrke i blå, hvilket sikrer høj læsbarhed selv i direkte sollys eller svag belysning.
- Indbygget shunt — Ingen eksterne komponenter nødvendige for strømstyrker op til 10A; det er “plug-and-play”.
- Høj præcision (±1%) — Med en opløsning på 0,1V / 0,01A er det velegnet til laboratoriebrug, 12V/24V solcelleanlæg og hobbyprojekter.
- Fleksible tilslutningsmuligheder — Understøtter både fælles strømforsyning (under 30V) og separat strømforsyning (op til 100V).
- Lavt strømforbrug (≤20 mA) — Belaster ikke dit kredsløb unødigt, hvilket er kritisk i batteridrevne systemer.
- Nem montering — Standard udskæring på 46×27 mm. Leveres med 15 cm formonterede kabler og monteringsclips.
Tekniske detaljer og ydeevne

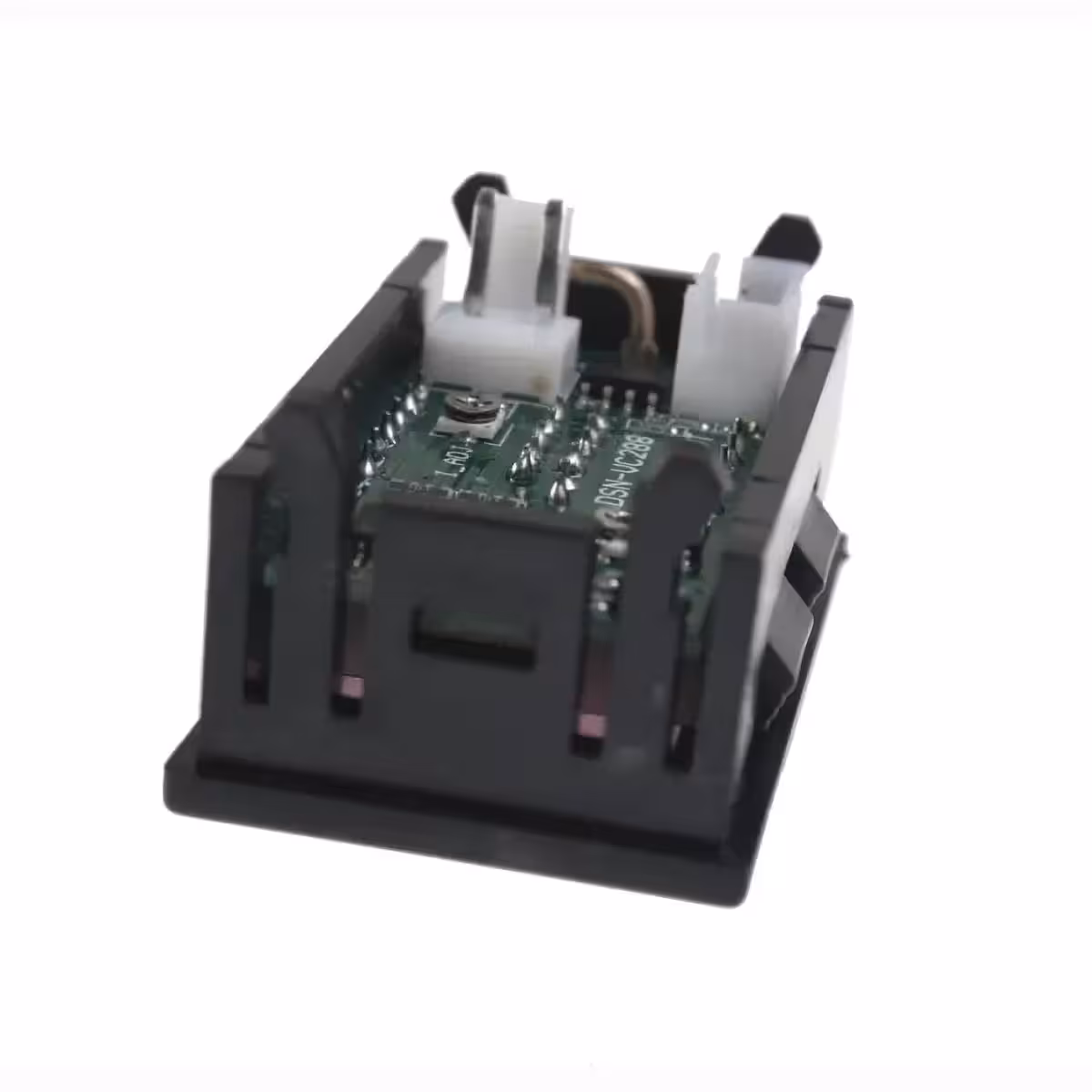

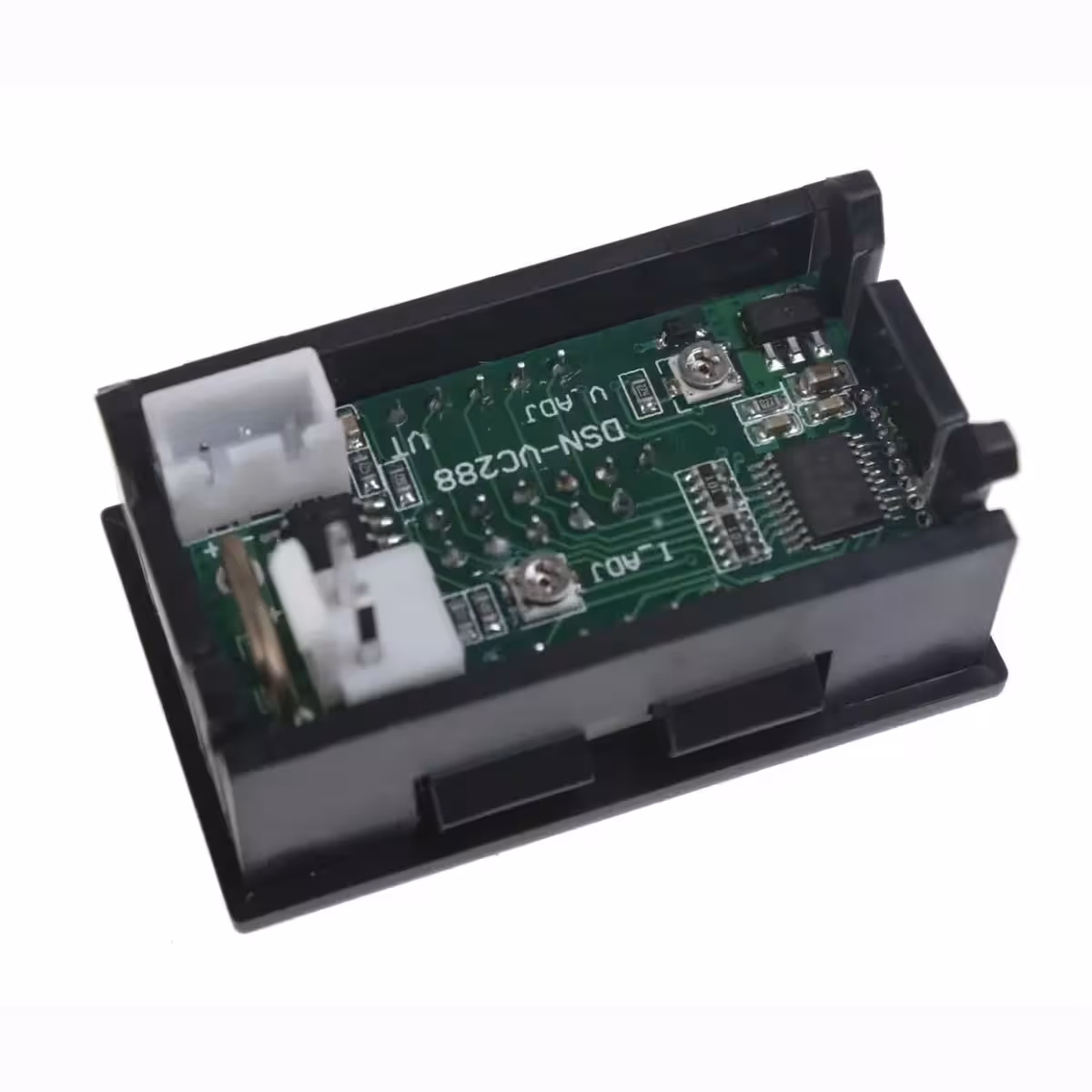

Modulet er baseret på en dedikeret målemikrocontroller, der opdaterer displayet hvert 300. ms. Dette giver en hurtig respons, så du kan følge med i belastningsændringer uden flimren. Med et driftstemperaturområde fra –10°C til +65°C er det robust nok til både indendørs fordelingstavler og teknisk udstyr, der udsættes for temperatursvingninger.
| Parameter | Specifikation |
|---|---|
| Måleområde spænding | 0–100V DC |
| Måleområde strøm | 0–10A DC |
| Forsyningsspænding | 4–30V DC |
| Egetforbrug | ≤ 20 mA |
| Nøjagtighed | ±1% (±1 ciffer) |
| Opløsning spænding | 0,1V |
| Opløsning strøm | 0,01A |
| Opdateringshastighed | 300 ms |
| Display | 0,28″ dobbelt LED – rød (V) / blå (A) |
| Driftstemperatur | –10°C til +65°C |

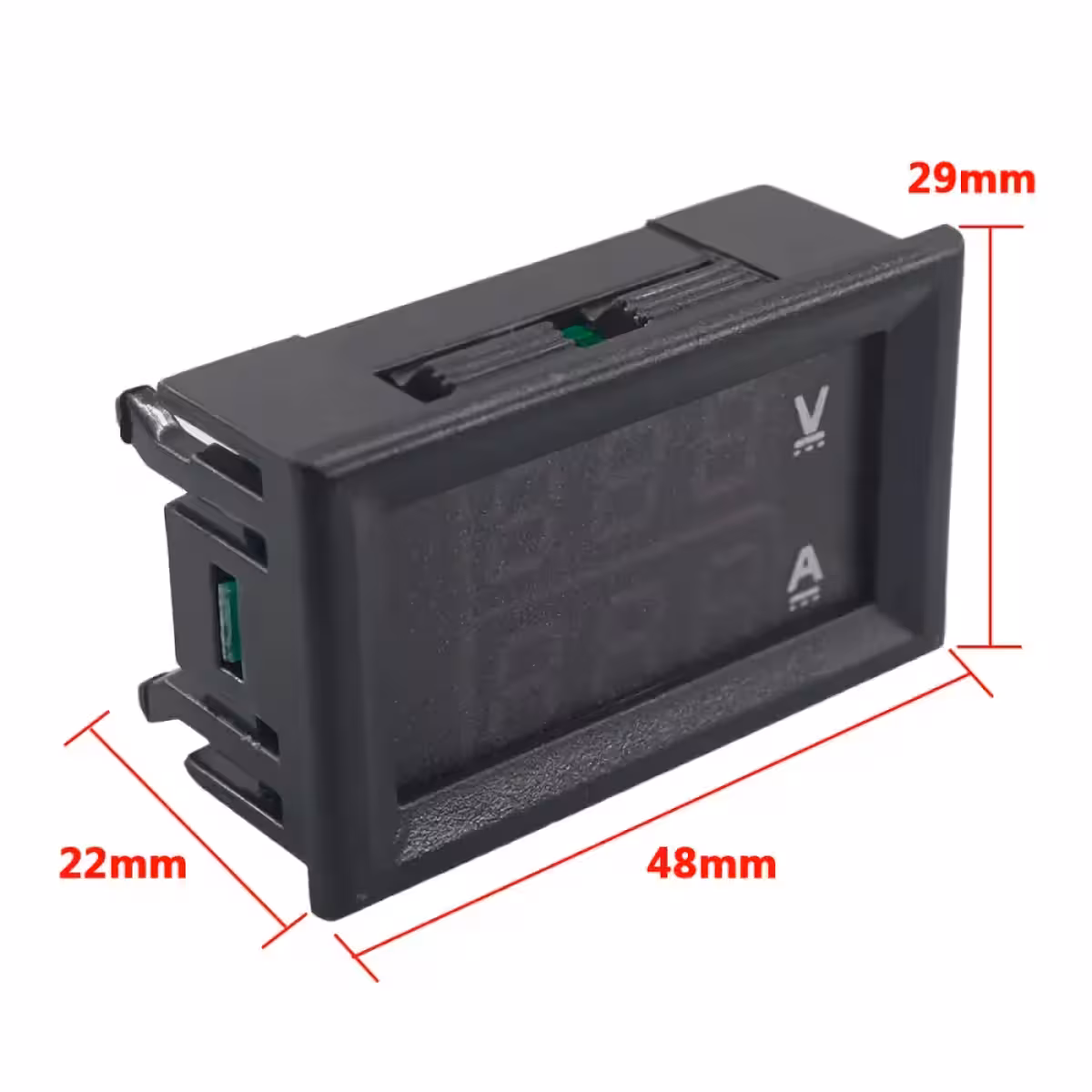

| Modulmål | 48 × 29 × 26 mm |
| Udskæringsmål | 46 × 27 mm |
| Kabellængde | 15 cm |
Tilslutning og brug

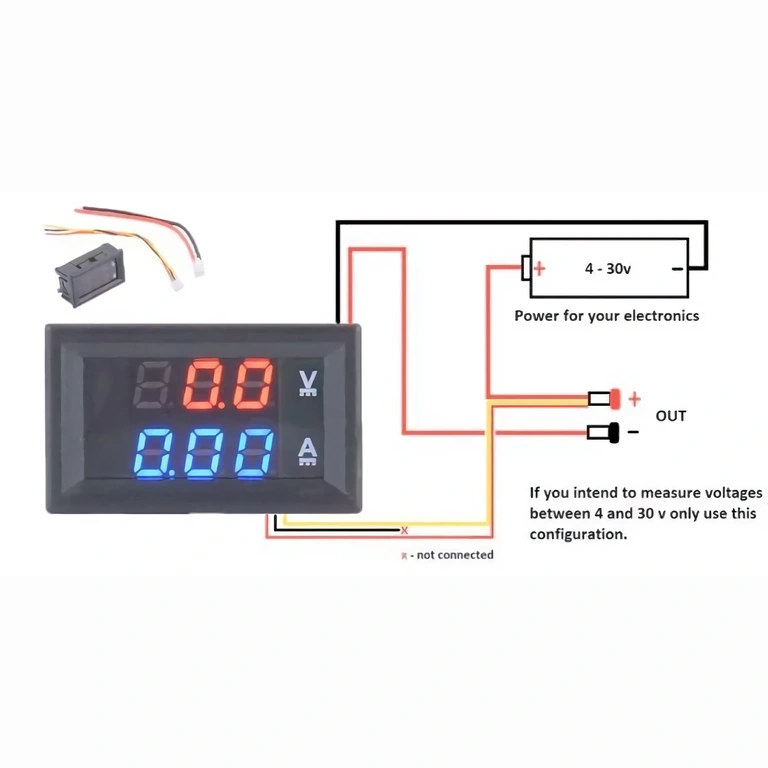

- Diagram 1 – Fælles strømforsyning: Forbind 4–30V DC strømkilden til både modulets forsyning og forbrugeren. Måleledningerne til spænding forbindes parallelt med forbrugeren, og amperemeterets shunt forbindes i serie.

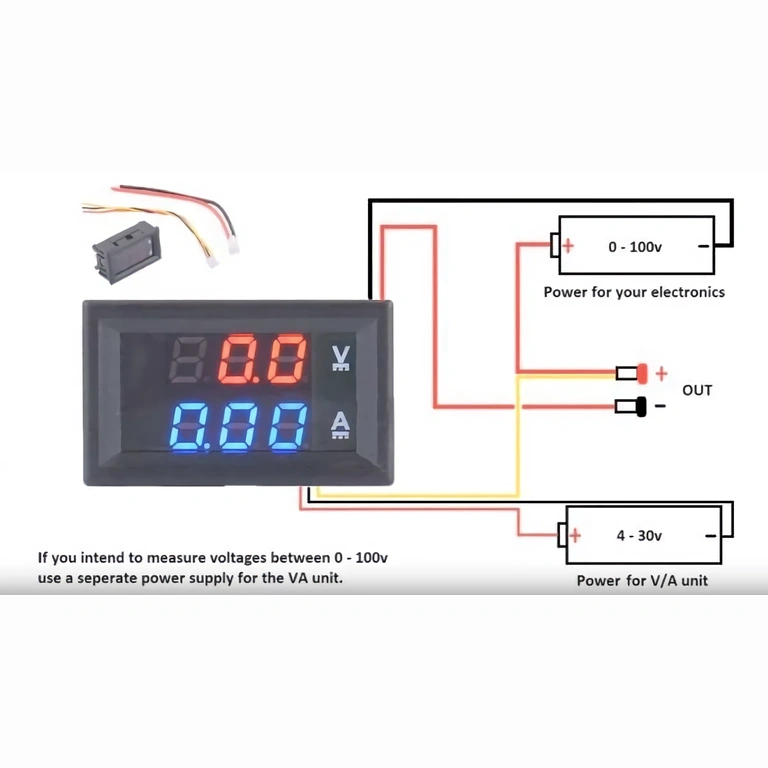

- Diagram 2 – Separat strømforsyning: Brug en dedikeret 4–30V DC kilde til selve modulet. Hovedkredsløbet kan nu måles uafhængigt op til 100V – ideelt til justerbare laboratoriestrømforsyninger.
- Lav en udskæring på 46 × 27 mm i dit panel og indsæt modulet forfra.
- Fastgør modulet med de medfølgende sideclips og tilslut kablerne i henhold til det valgte diagram.
- Tænd for strømmen – displayet lyser med det samme og viser aktuelle værdier.

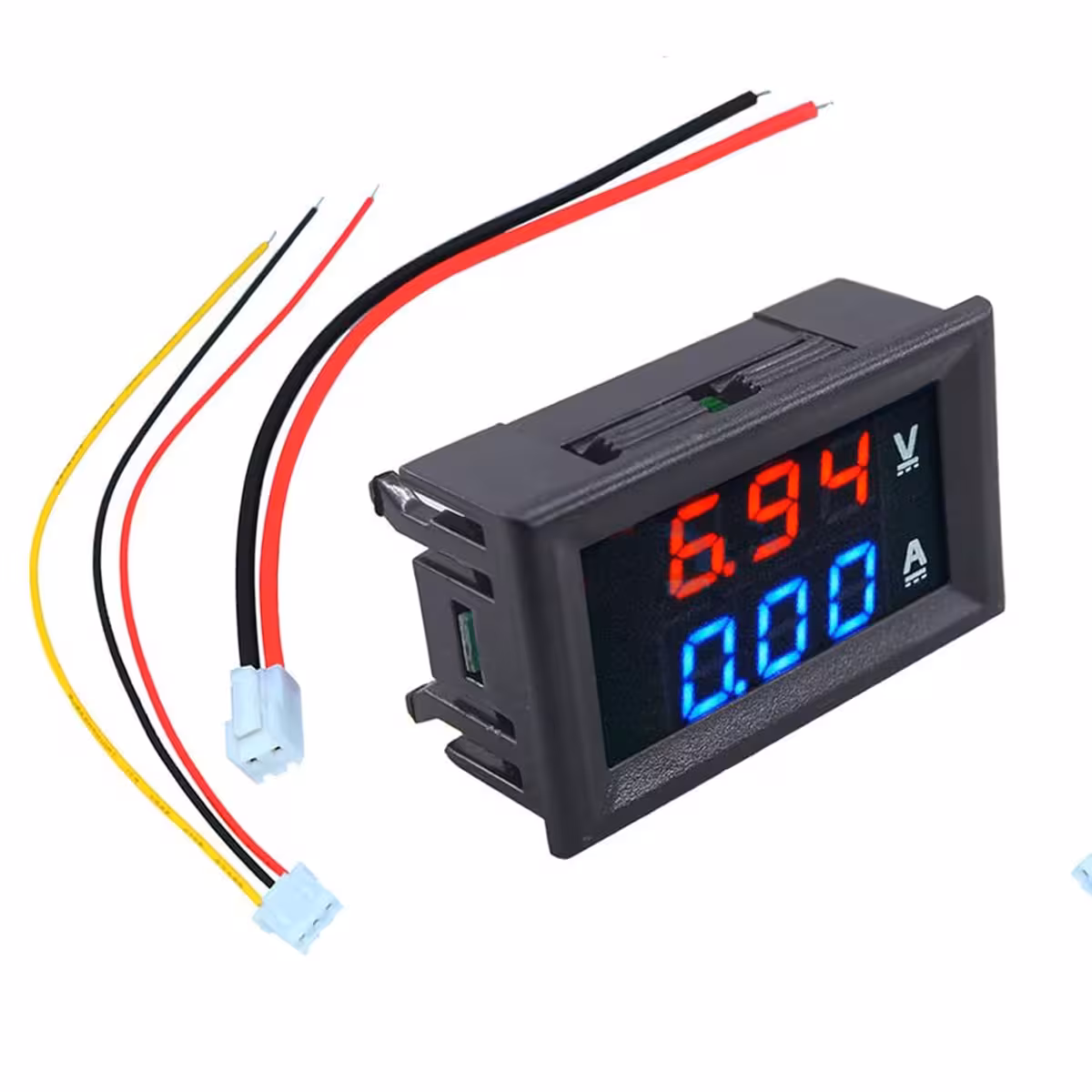

Pakkens indhold
- 1× Digitalt voltmeter/amperemeter-modul 0–100V / 0–10A
- Tilslutningskabler (~15 cm, formonteret)
- Monteringsclips til panel
Ofte stillede spørgsmål
Kan jeg bruge dette til et 12V eller 24V solcelleanlæg?
Ja, absolut. Modulets forsyningsspænding (4–30V) passer perfekt til solcelleanlæg, og måleområdet på 100V/10A dækker typiske behov for små og mellemstore anlæg.
Skal jeg bruge en ekstern shunt?
Nej. Shunten er indbygget i modulet og håndterer op til 10A. Du behøver ikke tilføje yderligere komponenter.
Hvordan måler jeg over 30V, hvis min strømforsyning er under 30V?
Brug Diagram 2: Forsyn modulet med en separat 4–30V kilde, mens måle-kredsløbet kan køre op til 100V uafhængigt. De to kredsløb er elektrisk adskilte.
Virker det til vekselstrøm (AC)?
Nej. Dette modul er udelukkende designet til DC (jævnstrøm). Må ikke tilsluttes AC-kredsløb.
Hvad er de præcise mål til udskæringen?
Du skal bruge en udskæring på 46 × 27 mm. Selve fronten måler 48 × 29 mm, hvilket sikrer en pæn montering.
