BMS 4S 40A med aktiv balancering – komplet beskyttelse til dine 14.8V Li-Ion 18650 batteripakker
Oplever du, at dit batteri mister pusten før tid? Det skyldes sjældent selve cellerne, men derimod manglende balancering. Dette BMS 4S 40A-modul overvåger hver celle individuelt og omfordeler automatisk energien, hvor der er brug for det – helt uden at du skal røre en finger.
Bemærk: Kun kompatibel med 4S Li-Ion konfigurationer (14.8V nominel spænding). Modulet fungerer ikke med LiFePO4 eller NiMH-celler.
Hvorfor vælge denne model? (Vigtigste fordele):

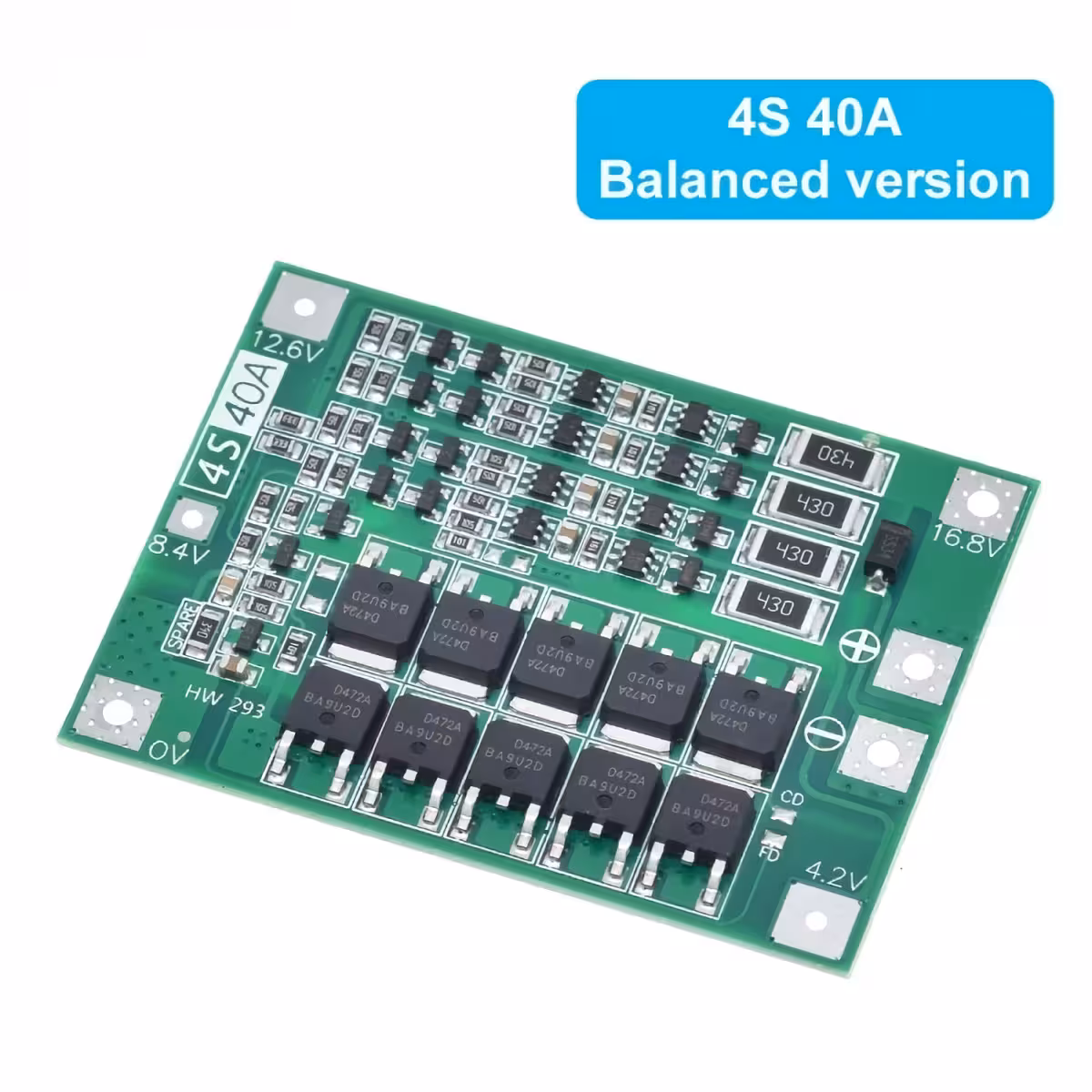

- Aktiv celle-balancering — Når spændingsforskellen overstiger 0.1V, omdirigeres strømmen automatisk i stedet for at gå tabt som varme; cellerne når præcist 4.2V ± 0.03V
- 40A kontinuerlig, 70A peak — Håndterer nemt strømstød fra boremaskiner, droner eller robotstøvsugere uden at slå fra

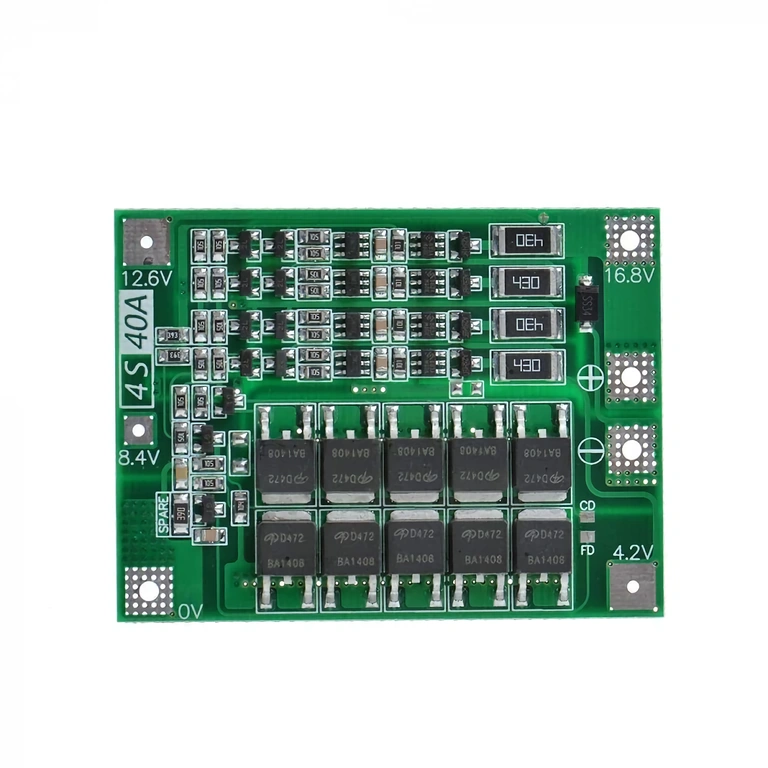

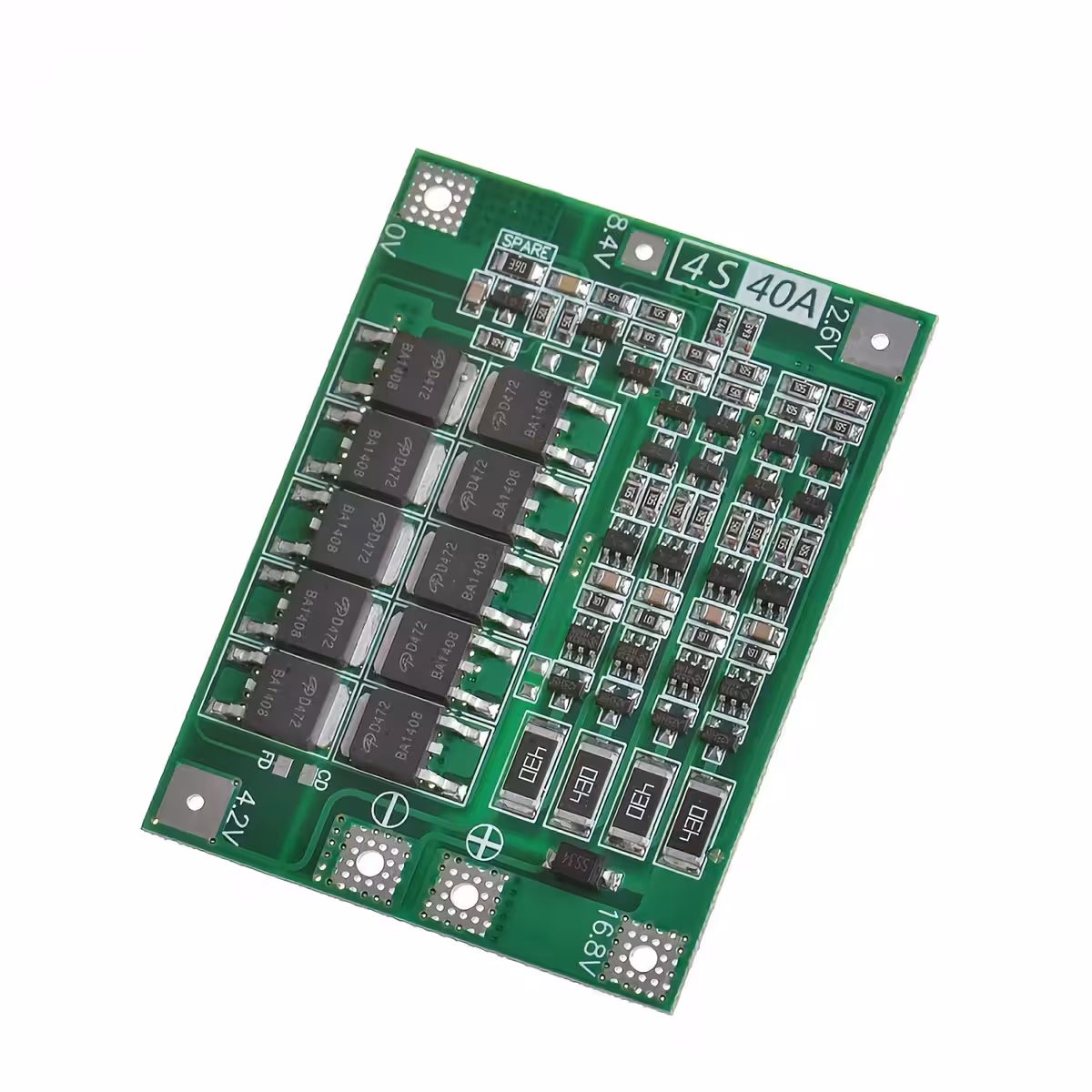

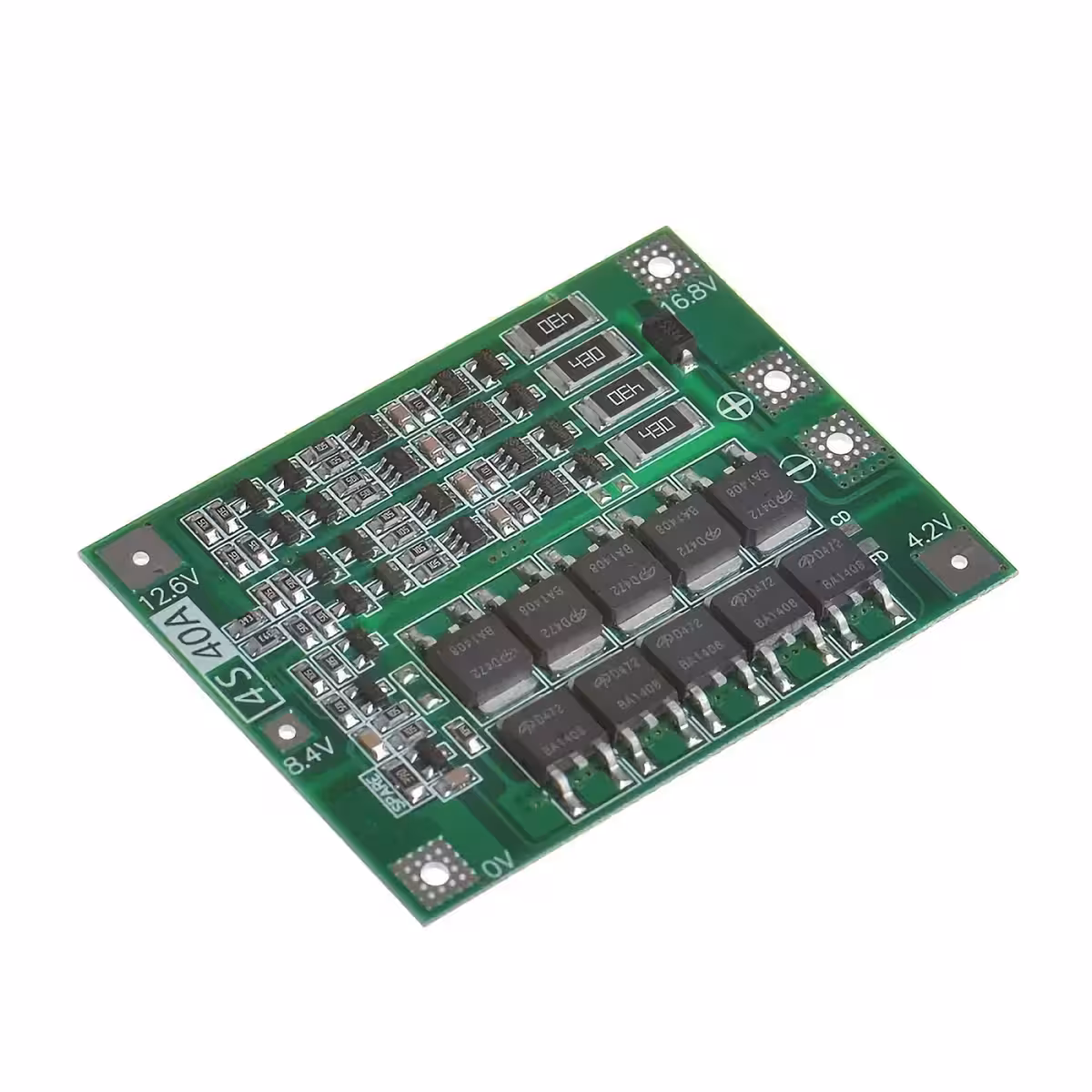

- 10 kraftige MOSFETs — Lav indre modstand og optimeret varmeafledning sammenlignet med standardmoduler med 6 MOSFETs
- Øjeblikkelig kortslutningsbeskyttelse — MOSFETs reagerer på mikrosekunder for at beskytte dine celler; modulet nulstiller automatisk, når fejlen er rettet

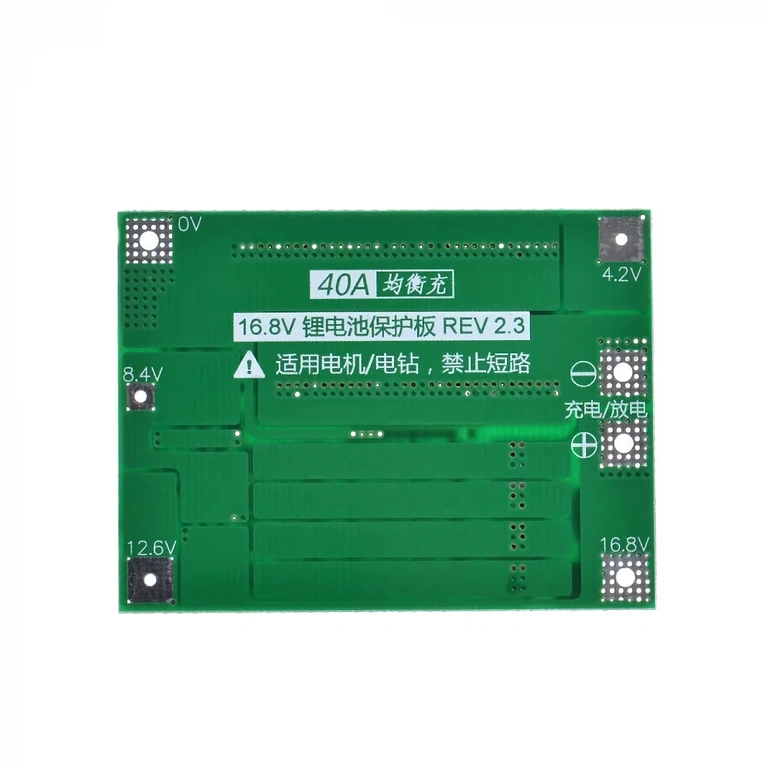

- Ultra-kompakt design: 60 × 45 × 3.4 mm — Passer nemt ind i de fleste batterikabinetter uden behov for tilpasning
Detaljer og ydeevne
Hver celle styres af sin egen dedikerede controller. Når en celle oplades hurtigere end de andre, afledes en strøm på 100 mA ved 4.2V via en balanceringsmodstand. Ved afladning sikrer modulet, at ingen celle falder under 3.2V ± 0.1V, hvilket er den kritiske grænse, hvor Li-Ion-kemi ellers tager permanent skade. Modulet understøtter en kontinuerlig ladestrøm på op til 20A med en indgangsspænding på 16.8V til 18.1V DC.
| Parameter | Værdi / Detalje |
|---|---|
| Indgangsspænding (opladning) | 16.8V – 18.1V DC |
| Maks. ladestrøm | 20A (kontinuerlig) |
| Maks. afladningsstrøm | 40A (kontinuerlig), 70A (peak) |
| Maks. spænding pr. celle | 4.2V ± 0.03V |
| Min. spænding pr. celle | 3.2V ± 0.1V |
| Antal MOSFETs | 10 |
| Balanceringsstrøm | 100 mA ved 4.2V |
| Integreret beskyttelse | Overopladning, dybdeafladning, kortslutning, overstrøm, balancering |
| Dimensioner | 60 × 45 × 3.4 mm |
| Kompatibel konfiguration | 4S Li-Ion 18650 (14.8V nominel) |
Pakkens indhold
- 1× BMS 4S 40A modul med aktiv balancering
Ofte stillede spørgsmål
Kan jeg bruge dette BMS til LiFePO4-celler?
Nej. Dette modul er kalibreret specifikt til Li-Ion med en maksimal spænding på 4.2V pr. celle. LiFePO4-celler har en anden spændingsprofil (maks. 3.6V) og kræver et dedikeret BMS for at undgå overopladning og skader.
Hvilken type oplader skal jeg bruge?
Du skal bruge en CC/CV-oplader med en udgangsspænding på præcis 16.8V og en strømstyrke på op til 20A. Enhver standardoplader til 4S Li-Ion batteripakker med 16.8V output er direkte kompatibel.
Er det velegnet til boremaskiner eller droner?
Ja. Med en kontinuerlig belastning på 40A og en peak-kapacitet på 70A kan modulet uden problemer håndtere de kraftige strømstød, som elværktøj og dronemotorer kræver, uden at aktivere beskyttelseskredsløbet.
Hvad sker der ved en kortslutning?
MOSFET-transistorerne afbryder strømmen øjeblikkeligt for at beskytte cellerne. Når kortslutningen er fjernet, nulstiller modulet sig selv automatisk og genoptager driften – du behøver ikke at gøre noget manuelt.

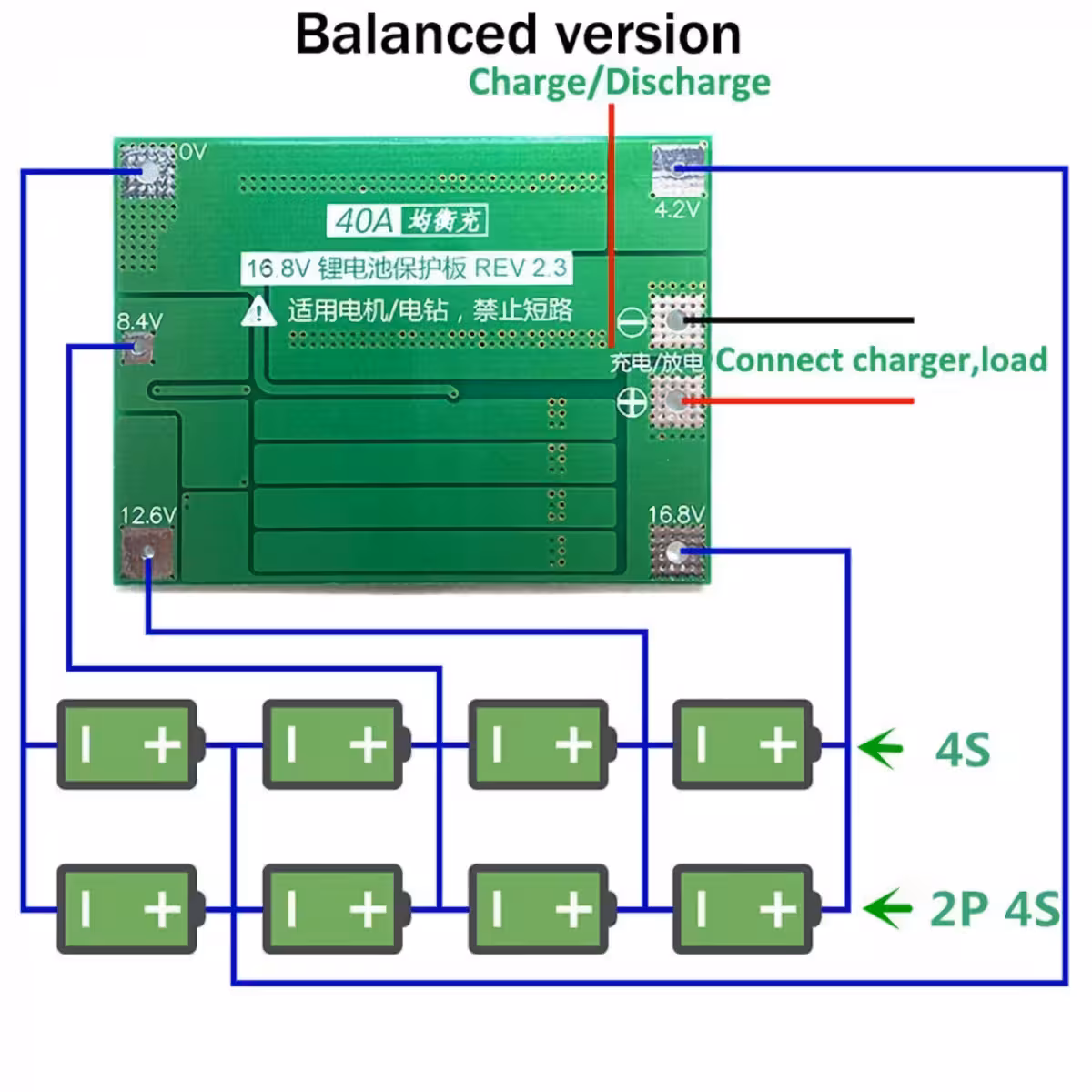

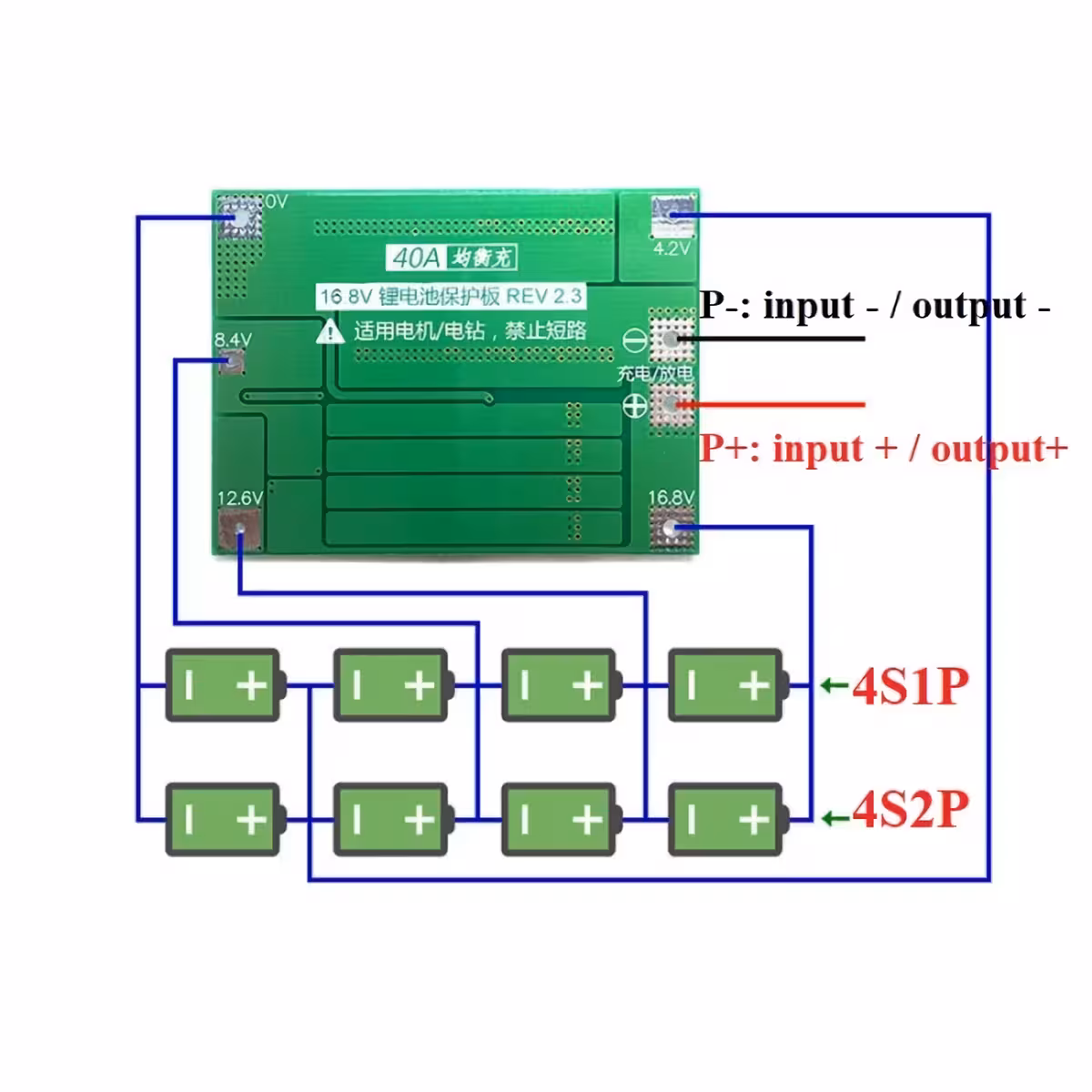

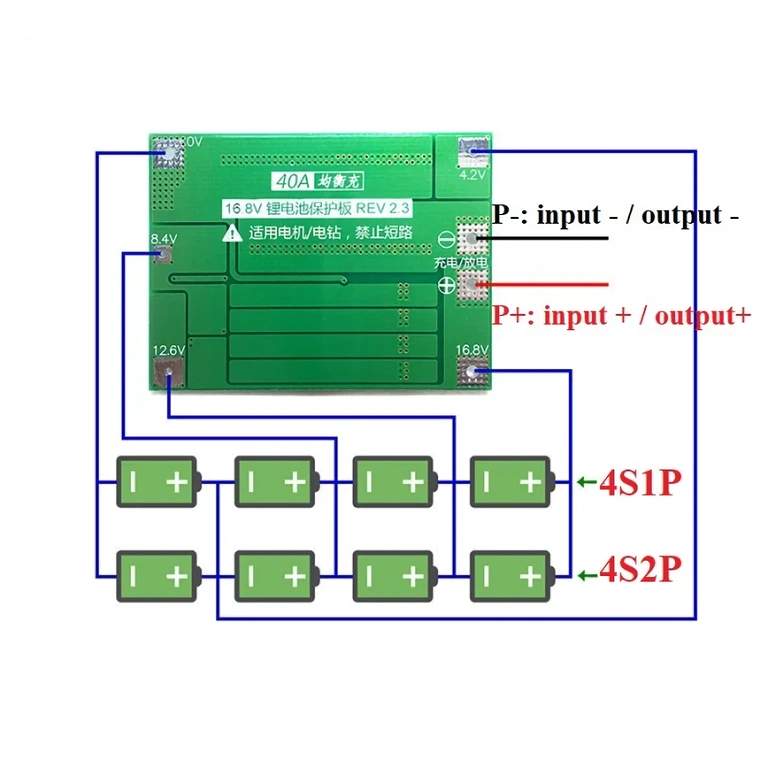

Kan jeg parallelforbinde celler (f.eks. 4S2P)?
Ja. Du kan øge kapaciteten med 4S2P- eller 4S3P-konfigurationer, så længe den samlede afladningsstrøm ikke overstiger 40A kontinuerligt. Balanceringen fungerer korrekt uanset antallet af parallelforbundne celler.
