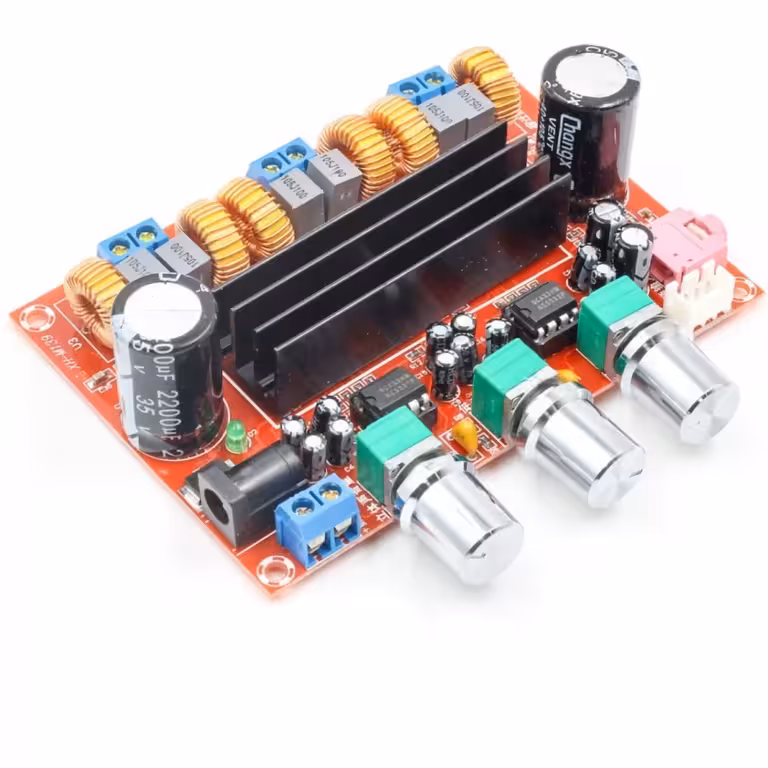

TPA3116D2 2.1 Forstærker – Kraftfuld 100W bas og krystalklar stereo i kompakt format
Drømmer du om kraftfuld lyd, dyb bas og forvrængningsfri stereo uden at skulle investere i dyre kommercielle forstærkere? Dette 2.1 forstærker-modul med TPA3116D2 leverer præcis det. Med to dedikerede Texas Instruments-chips, en dedikeret subwoofer-arkitektur og en præcis NE5532 forforstærker, får du seriøs lydkvalitet på et printkort på blot 10×9 cm, der er lige til at bygge ind i dit næste projekt.
Bemærk: Maksimal effekt opnås ved 24V DC med 4 Ohms højttalere. Ved 12V eller 8 Ohms belastning vil den effektive ydelse være tilsvarende lavere. Vi anbefaler en stabiliseret strømforsyning på minimum 3A.
Hvorfor vælge dette modul? (Nøglefordele):
- To separate TPA3116D2 chips — én til stereo L/R og én dedikeret i brokoblet (BTL) tilstand til subwooferen, hvilket sikrer optimal signaladskillelse.
- 100W dedikeret til subwooferen — ægte brokoblet konfiguration, der giver en fysisk mærkbar bas, ikke bare baggrundsstøj.
- NE5532 forforstærker — en støjsvag dual op-amp kendt fra professionelt lydudstyr, der giver dig fuld kontrol over bas, mellemtone og diskant direkte på printet.
- 100dB SNR og 1.2MHz switching-frekvens — støjen holdes langt uden for det hørbare spektrum, så du kun får ren og detaljeret lyd.
- To valgbare lydindgange — tilslut både telefon og PC samtidigt, og skift nemt imellem dem uden at skulle flytte kabler.
- 12–24V DC strømforsyning — fleksibel strømforsyning via bilbatteri, netadapter eller Li-Ion batteripakker.
- Kompakt format (10×9×2.5 cm) — passer perfekt i DIY-kabinetter, aktive højttalere eller bilens bagagerum uden at optage unødig plads.
Detaljer og ydeevne
2.1-arkitekturen er implementeret korrekt: Den første TPA3116D2 håndterer stereokanalerne, mens den anden opererer i BTL-mode (Bridge-Tied Load), hvilket fordobler spændingen til subwooferen og leverer op til 100W kontinuerlig effekt uden behov for en separat strømforsyning.
Tonekontrollen med NE5532 er ikke blot et passivt filter, men en aktiv forforstærker med en frekvensgang fra 14Hz til 100kHz. Dette sikrer, at de fine detaljer i diskanten bevares, mens bassen får plads til at folde sig ud. Den harmoniske forvrængning forbliver ekstremt lav, selv ved høj volumen, hvilket giver en behagelig lytteoplevelse uden træthed i ørerne.
| Parameter | Værdi / Detalje |
|---|---|
| Forstærkertype | Klasse D (Digital) |
| Forstærkerchips | 2 × TPA3116D2 (Texas Instruments) |
| Forforstærker / Tone | NE5532 (low-noise dual op-amp) |
| Kanal-konfiguration | 2.1 – Stereo (L/R) + dedikeret subwoofer |
| Stereo udgangseffekt | 2 × 50W |
| Subwoofer udgangseffekt | 100W (BTL-mode) |
| Højttalerimpedans | 4 – 8 Ohm |
| Forsyningsspænding | 12V – 24V DC, minimum 3A |
| Frekvensområde | 14Hz – 100kHz |
| SNR (Signal-støj-forhold) | 100dB |
| Switching-frekvens | 1.2MHz |
| Lydindgange | 2 valgbare indgange (jack eller terminaler) |
| Volumenkontrol | Potentiometre monteret på print |
| Modulmål | 10 × 9 × 2.5 cm |
Brugsanvisning
- Strømforsyning: Tilslut en stabiliseret DC-strømforsyning mellem 12V og 24V (min. 3A). Sørg for korrekt polaritet (+ og –). For maksimal effekt anbefales 24V / 5A.
- Højttalertilslutning: Forbind stereohøjttalere (4–8Ω) til L+ / L– og R+ / R– terminalerne. Tilslut subwooferen (4–8Ω, min. 80W RMS) til SUB-terminalerne.
- Valg af lydindgang: Tilslut din lydkilde til en af de to indgange og aktivér den via omskifteren eller jumperen på printet.
- Justering: Start med lav volumen og skru gradvist op. Juster volumen, subwoofer-niveau, bas og diskant efter ønske.
- Ventilation: Sørg for god luftcirkulation omkring modulet. Ved brug af 24V eller længere tids høj belastning anbefales en lille køleprofil på TPA3116D2-chippene for optimal levetid.
Pakkens indhold
- 1 × TPA3116D2 2.1 forstærker-modul (færdigsamlet print)
Ofte stillede spørgsmål
Hvilke højttalere er kompatible?
Alle højttalere med en impedans på 4 til 8 Ohm. Til subwooferen anbefales en enhed, der kan håndtere mindst 80–100W RMS — en 50W højttaler vil blive overbelastet ved høj volumen.
Hvilken strømforsyning skal jeg bruge?
En stabiliseret DC-forsyning på 12V til 24V, minimum 3A. For maksimal effekt: 24V / 5A. Modulet fungerer også fint med et 12V bilbatteri, hvilket gør det ideelt til mobile DIY-projekter.
Er køleprofil nødvendig?
Ved 12V og moderat volumen er det ikke påkrævet. Ved 24V eller længere tids brug ved høj volumen vil en lille køleprofil på TPA3116D2-chippene forlænge modulets levetid markant.
Kan jeg bruge begge lydindgange samtidigt?
Ikke simultant — modulet har en indbygget indgangsvælger. Du kan have to kilder tilsluttet (f.eks. telefon og PC) og nemt skifte imellem dem uden at skulle flytte kabler.
