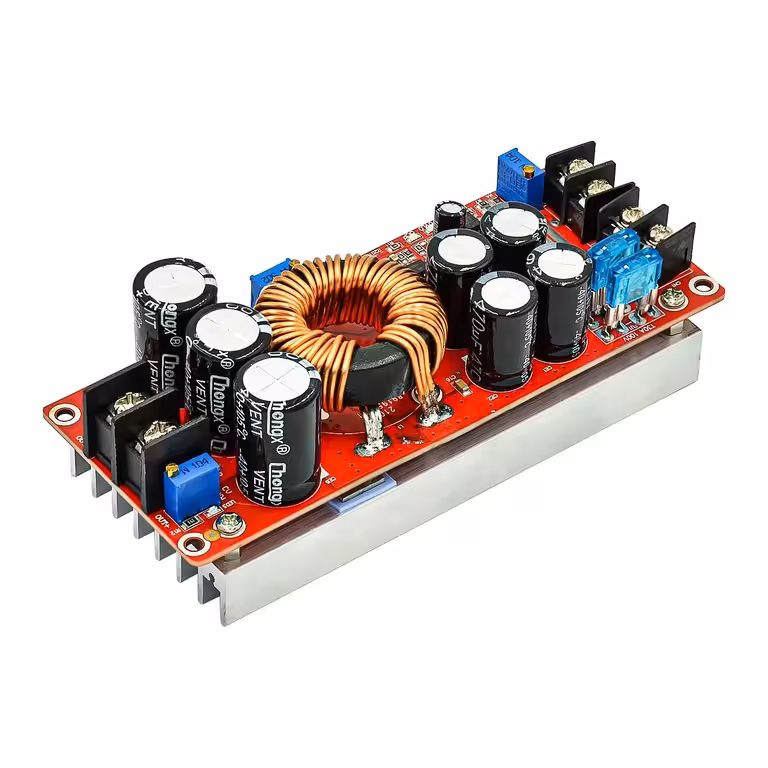

DC-DC Step-Up Converter 1200W – Effektiv spændingsforøgelse uden kompromiser
Har du brug for at løfte en 12V eller 24V kilde til 48V, 60V eller højere? Uden en effektiv DC-DC step-up konverter risikerer du enten unødigt energitab i form af varme eller at projektet går i stå. Dette 1200W og 20A modul er løsningen — det sikrer stabil konvertering, en effektivitet på op til 95% og en trinløst justerbar udgangsspænding mellem 12V og 80V uden behov for ekstra hardware.
Bemærk: Den maksimale effekt på 1200W opnås ved 60V × 20A på udgangen. Ved lavere spændinger beregnes effekten som: udgangsspænding × strømstyrke (f.eks. 24V × 20A = 480W). Ved kontinuerlig drift over 600W anbefales aktiv køling.
Hvorfor vælge denne model? (Fordele):
- Op til 95% effektivitet — minimalt varmetab betyder længere driftstid i batterisystemer og solcelleanlæg.
- Justerbar udgangsspænding 12V–80V — ét modul dækker et bredt spektrum af anvendelsesmuligheder.
- 20A maks. strømstyrke — håndterer motorer, batteriopladere og invertere uden problemer.
- Automatisk strømbegrænsning (0.5A – 20A) — beskytter dit batteri eller din belastning uden behov for eksterne relæer.
- Indbygget beskyttelse mod tilbageløb — forenkler dit kredsløb, da ekstern diode ikke er påkrævet.
- 150KHz skiftefrekvens — sikrer lav ripple og stabil spænding, selv ved pludselige belastningsskift.
- Driftstemperatur –40°C til +85°C — robust nok til både kolde vintre i bilen og varme sommerdage ved solcellepaneler.
Detaljer og ydeevne
Denne boost-konverter med en skiftefrekvens på 150KHz holder udgangsspændingen stabil uanset variationer i belastningen eller strømforsyningen. Med et tomgangsforbrug på blot 15mA ved 12V dræner modulet ikke dit batteri, når det er i standby. Integrerede beskyttelsesfunktioner — herunder en 20A sikring på indgangen, automatisk strømbegrænsning og beskyttelse mod tilbageløb — sikrer både modulet og dit tilsluttede udstyr. Bemærk: Modulet har ikke beskyttelse mod omvendt polaritet — tilføj en Schottky-diode på indgangen, hvis der er risiko for forkert tilslutning.
| Parameter | Værdi / Detalje |
|---|---|
| Indgangsspænding | 8V – 60V DC |
| Udgangsspænding | 12V – 80V DC (trinløst justerbar) |
| Maks. indgangsstrøm | 20A |
| Maks. udgangsstrøm | 20A |
| Konstant strømområde | 0.5A – 20A |
| Maks. udgangseffekt | 1200W (ved 60V × 20A) |
| Konverteringseffektivitet | Op til 95% |
| Skiftefrekvens | 150KHz |
| Tomgangsforbrug | 15mA (ved 12V indgang) |
| Overstrømsbeskyttelse | Ja – automatisk begrænsning fra 0.5A |
| Kortslutningsbeskyttelse | Ja – 20A sikring på indgangen |
| Beskyttelse mod tilbageløb | Ja – ingen ekstern diode nødvendig |
| Beskyttelse mod omvendt polaritet | Nej – ekstern diode anbefales |
| Driftstemperatur | –40°C til +85°C |
| Dimensioner | 116 × 52 × 15 mm |
| Vægt | 300 g |
Brugsvejledning
- Tilslut strømkilden til indgangsterminalerne (Vin+ og Vin–), og vær opmærksom på korrekt polaritet. Indgangsspændingen skal være mellem 8V og 60V DC.
- Inden du tilslutter belastningen, skal du indstille den ønskede udgangsspænding ved at dreje på spændingspotentiometeret, mens du måler med et multimeter ved Vout+ og Vout–.
- Indstil strømbegrænsningen via det dedikerede potentiometer. Start ved minimum (0.5A) og øg gradvist til den ønskede værdi (maks. 20A).
- Tilslut belastningen først efter at udgangsspændingen er korrekt indstillet for at undgå overspænding.
- Overvåg temperaturen ved høj belastning. Ved kontinuerlig drift over 600W bør der tilføjes en aktiv blæser for sikker og langvarig drift.
- Kontrollér jævnligt 20A sikringen på indgangen og udskift den, hvis den er sprunget pga. kortslutning.
Pakkens indhold
- 1 × DC-DC Step-Up Boost Converter 1200W 20A
- 1 × 20A sikring (monteret på indgangen)
Ofte stillede spørgsmål
Kan jeg bruge denne konverter til at oplade et 48V batteri fra et 12V solcellepanel?
Ja. Indstil udgangsspændingen til den nødvendige ladespænding (f.eks. 54.6V for 48V Li-Ion) og begræns strømstyrken i henhold til batteriets kapacitet. Sørg for, at solcellepanelet leverer tilstrækkelig strøm ved indgangsspændingen til at dække det ønskede effektbehov.
Er ekstra køling nødvendig ved maksimal belastning?
Ja. Ved kontinuerlig drift over 600–700W bør du tilføje en aktiv blæser. Den integrerede køleplade er ikke tilstrækkelig ved høj belastning og høje omgivelsestemperaturer — aktiv køling forlænger modulets levetid markant.
Kan jeg parallelforbinde flere moduler for at få mere effekt?
Det anbefales ikke uden specielle modifikationer. Små spændingsforskelle mellem modulerne kan forårsage ubalance i strømstyrken. For højere effekter bør du vælge et enkelt modul med højere kapacitet eller bruge en dedikeret controller til parallelkobling.
Hvad sker der, hvis indgangsspændingen er lig med den ønskede udgangsspænding?
Modulet vil ikke fungere korrekt. Dette er udelukkende en step-up konverter — udgangsspændingen skal altid være højere end indgangsspændingen. Ved behov for samme eller lavere spænding skal du bruge en buck- eller buck-boost-konverter.
Hvad sker der, hvis jeg bytter om på plus og minus?
Modulet har ingen intern beskyttelse mod omvendt polaritet og kan blive permanent beskadiget. Tilføj en Schottky-diode eller en MOSFET-beskyttelse på indgangen, hvis der er risiko for forkert tilslutning.
