1-kanals relæmodul med optokobler – Styr 230V sikkert fra din Arduino eller Raspberry Pi
Vil du styre en pumpe, en lampe eller en motor på 230V direkte fra en GPIO-pin? Uden galvanisk adskillelse kan en enkelt spændingsspids brænde din mikrokontroller af på et splitsekund. Disse relæmoduler med indbygget optokobler skaber en elektrisk barriere mellem din styring og strømkredsen – uanset hvad der sker på 230V-siden, forbliver dine pins beskyttede.

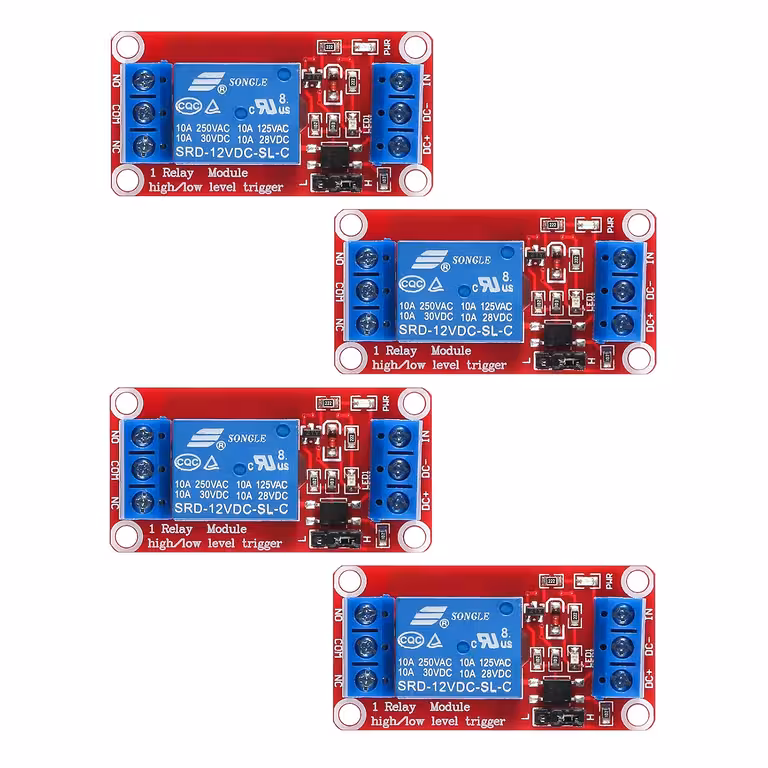

Bemærk: Vælg venligst den ønskede variant ved bestilling – enten 5V eller 12V relæmodul. Sættet indeholder 4 stk. af den valgte variant.
Hvorfor vælge dette sæt? (Fordele):
- Galvanisk adskillelse via optokobler — styrekreds og strømkreds er fuldstændig adskilt; en kortslutning i belastningen når aldrig dine GPIO- eller digitale pins.
- Justerbar High/Low trigger via jumper — skift aktiveringslogik på 5 sekunder uden at skulle ændre i ledningsføring eller kildekode.
- Fejlsikkert design — hvis trigger-signalet afbrydes, forbliver relæet i sin standardposition; ingen utilsigtet aktivering af udstyret.
- 10A kontakter til krævende opgaver — understøtter AC 250V/10A og DC 30V/10A; perfekt til lamper, pumper, ventilatorer og mindre motorer til hobby- eller industriprojekter.
- Kompatibel med alle populære platforme — Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC – hvis den har en digital pin, fungerer den med dette modul.
- Færdigmonterede skrueterminaler — tilslut NC, C, NO, Coil+ og Coil- direkte uden lodning eller ekstra adaptere.
- Sæt med 4 stk. — ideelt til projekter med flere kanaler eller som reservedele til systemer, hvor driftssikkerhed er i højsædet.
Detaljer og ydeevne
Optokobleren i hvert modul adskiller styrekredsen fra strømkredsen fuldstændigt. Strømmen på Trigger-linjen er kun ca. 5 mA (ved 5V-modellen), hvilket gør den perfekt kompatibel med moderne mikrokontrolleres logikniveauer uden behov for ekstra modstande. Relæspolen forsynes separat med 5V DC eller 12V DC, afhængigt af den valgte model, mens kontakterne kan håndtere belastninger på op til AC 250V / 10A. 5V-varianten integreres direkte i USB-drevne projekter eller standard 5V-strømforsyninger, mens 12V-modellen er velegnet til bilprojekter, styretavler og batteridrevne systemer.
| Parameter | Værdi / Detalje |
|---|---|
| Spoleforsyning | 5V DC eller 12V DC (afhængigt af variant) |
| Maks. belastning | AC 250V / 10A, DC 30V / 10A |
| Isoleringstype | Optokobler |
| Trigger-strøm | ca. 5 mA (5V model) |
| Kontakttype | NC (Normally Closed) / C (Common) / NO (Normally Open) |
| Modulindgange | Coil +, Coil –, Trigger |
| Trigger-valg | Jumper til High-Level / Low-Level Trigger |
| Kompatibilitet | Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC |
| Antal i sættet | 4 stk. |
| Modultype | 1-kanal (Single Channel Relay Module) |
Programmering og brug
- Forbind Coil + og Coil – til den korrekte strømforsyning (5V eller 12V DC).
- Forbind Trigger-pinden til en digital udgang på din mikrokontroller (GPIO, Arduino digital pin osv.).
- Indstil jumperen til den ønskede position: High-Level Trigger (relæet aktiveres ved HIGH-signal) eller Low-Level Trigger (relæet aktiveres ved LOW-signal).
- Forbind din enhed til terminalerne NC/C (normalt lukket) eller NO/C (normalt åben), alt efter hvad din applikation kræver.
- Send det digitale signal fra din kode (f.eks. digitalWrite(pin, HIGH) i Arduino IDE) for at tænde eller slukke for relæet.
Pakkens indhold
- 4 × 1-kanals relæmodul (5V eller 12V – afhængigt af valg ved bestilling)
- Færdigmonterede skrueterminaler på hvert modul
Ofte stillede spørgsmål
Virker det med et 3.3V trigger-signal (f.eks. Raspberry Pi, ESP32)?
I mange tilfælde ja, da optokobleren ofte accepterer 3.3V på trigger-linjen. For garanteret drift kan du anvende en logik-konverter (3.3V til 5V) eller tjekke optokoblerens minimumstærskel i databladet. Spoleforsyningen skal forblive 5V eller 12V, uanset logikspændingen.
Hvad er den praktiske forskel på High-Level og Low-Level trigger?
Med High-Level Trigger aktiveres relæet, når trigger-pinden modtager et HIGH-signal. Med Low-Level Trigger aktiveres det ved et LOW-signal (GND). Du skifter nemt adfærd ved blot at flytte jumperen – uden at skulle ændre i ledningsføring eller kode.
Kan jeg styre 230V-apparater, f.eks. en lampe eller en havepumpe?
Ja. Kontakterne understøtter AC 250V / 10A, hvilket er rigeligt til de fleste husholdningsapparater. Sørg for aldrig at overskride 10A og overhold altid gældende sikkerhedsregler for elinstallationer, når du arbejder med netspænding.
Kan jeg styre alle 4 moduler fra den samme Arduino?
Ja. Hvert modul kræver kun én digital pin til trigger-signalet. En Arduino Uno har 14 digitale pins, så du kan styre alle 4 moduler uafhængigt af hinanden og stadig have pins til overs til andre komponenter.
