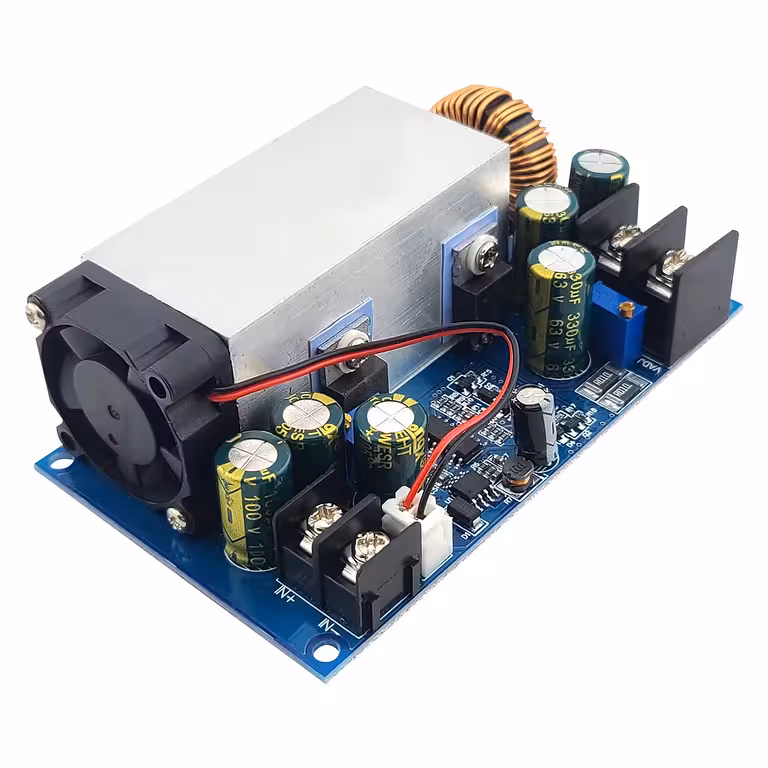

DC-DC Step-Down konverter 600W 25A – præcis CV/CC-styring til strømforsyning og batteriopladning
Har du brug for at nedjustere en jævnspænding uden at spilde energi som varme, eller vil du undgå at købe to separate moduler? Denne 600W 25A DC-DC step-down konverter klarer opgaven effektivt. Du får fuld kontrol over både spænding og strømstyrke i én kompakt enhed med en effektivitet på op til 95%.
Bemærk: Modulet fungerer udelukkende som step-down (spændingssænkende). Udgangsspændingen skal altid være lavere end indgangsspændingen. Modulet har ikke beskyttelse mod omvendt polaritet.
Hvorfor vælge denne model? (Fordele):
- Dobbelt CV/CC-justering — styr spænding og strøm uafhængigt af hinanden i ét modul, så du ikke behøver en separat strømbegrænser.
- Op til 95% effektivitet — minimalt energitab som varme, hvilket gør det muligt at køre i timevis ved moderat belastning uden overophedning.
- Bredt indgangsområde 12–75V — kompatibel med solcellepaneler, ensrettere, bilbatterier eller laboratoriestrømforsyninger uden behov for ekstra adaptere.
- Justerbar udgang 2.5–60V / 1–25A — dækker alt fra strømforsyning til Arduino-projekter til opladning af 48V-batterier eller styring af mindre motorer.
- Multiturn-potentiometre — giver dig overlegen præcision ved justering sammenlignet med standardmodeller, hvor selv små bevægelser ændrer værdierne drastisk.
- Blå LED-indikator — giver dig visuel bekræftelse på, at udgangen er aktiv, uden at du behøver et multimeter.
- 80 kHz skiftefrekvens — sikrer lav ripple på udgangen og muliggør mindre filterkomponenter, hvilket giver et renere signal til følsomt udstyr.
Detaljer og ydeevne
Buck-topologien (step-down) med en skiftefrekvens på 80 kHz sikrer en god balance mellem effektivitet og spændingskvalitet – ripple holdes lav, selv ved høje strømstyrker. Peak-effekten er 600W, men til kontinuerlig drift anbefaler vi en belastning på maksimalt 500W, især hvis der ikke anvendes aktiv køling. Justeringen foretages via to multiturn-potentiometre – VIADJ til spænding og IADJ til strøm – hvilket sikrer præcis indstilling uden pludselige spring. Kortslutningsbeskyttelse sker via automatisk begrænsning i CC-mode uden at slukke modulet helt. Vigtigt: Ved induktive belastninger (motorer, spoler, relæer) er montering af en Schottky-diode (anti-reflux) på udgangen påkrævet.
| Parameter | Værdi / Detalje |
|---|---|
| Maksimal effekt | 600W (500W anbefales til kontinuerlig drift) |
| Udgangsstrøm | 1–25A justerbar |
| Indgangsspænding | 12–75V DC |
| Udgangsspænding | 2.5–60V DC (kun step-down) |
| Driftstilstande | CV (konstant spænding) / CC (konstant strøm) |
| Effektivitet | Op til 95% |
| Skiftefrekvens | 80 kHz |
| Statusindikator | Blå LED (udgang aktiv) |
| Kortslutningsbeskyttelse | Automatisk strømbegrænsning (CC) |
| Beskyttelse mod omvendt polaritet | Ikke inkluderet |
| Kompatible applikationer | Batterier, små motorer, elektronikmoduler, justerbare strømforsyninger |
Brugsanvisning
- Forbind strømforsyningen til indgangen og vær opmærksom på polariteten (+ og −); kontroller altid med et multimeter før opstart.
- Indstil IADJ til minimum: drej mod uret (ca. 10 omgange), før du tilslutter belastningen.
- Indstil VIADJ: drej med uret for at øge udgangsspændingen, og mod uret for at sænke den. Bekræft værdien med et multimeter.
- Tilslut belastningen, og øg derefter gradvist IADJ til den ønskede strømstyrke, mens du overvåger med et amperemeter.
- Forbind ikke indgangens stel direkte med udgangens stel, medmindre du kender kredsløbets opbygning.
- Ved induktive belastninger (motorer, spoler) skal en Schottky-diode monteres parallelt med belastningen med katoden mod plus.
- Ved belastninger tæt på 500W bør du sikre aktiv køling (blæser) for at holde temperaturen inden for sikre rammer.
Pakkens indhold
- 1 × DC-DC Step-Down modul 600W 25A CV/CC
Ofte stillede spørgsmål
Kan jeg bruge denne konverter til at øge spændingen?
Nej. Modulet fungerer udelukkende som step-down (spændingssænkende). Udgangsspændingen skal altid være lavere end indgangsspændingen. Til step-up konvertering kræves en boost-konverter.
Hvad sker der, hvis jeg bytter om på indgangspolariteten?
Modulet har ingen beskyttelse mod omvendt polaritet. Forkert tilslutning kan permanent beskadige de interne komponenter. Kontroller altid polariteten med et multimeter før tilslutning.
Er en anti-reflux diode nødvendig ved batteriopladning?
Ja. Uden den kan strømmen løbe baglæns gennem modulet, når strømkilden afbrydes, hvilket kan ødelægge de interne transistorer. Brug en Schottky-diode dimensioneret til driftsstrømmen.
Kan jeg drive DC-motorer direkte fra dette modul?
Ja, med en Schottky-diode monteret parallelt med motoren. Startstrømmen må ikke overstige 25A, og den kontinuerlige effekt skal forblive under 500W.
Hvornår har jeg brug for ekstra køling?
Ved belastninger over 300W eller i varme omgivelser bør du montere en blæser over modulet. Uden aktiv køling stiger komponenternes temperatur hurtigt, hvilket forkorter levetiden markant.
