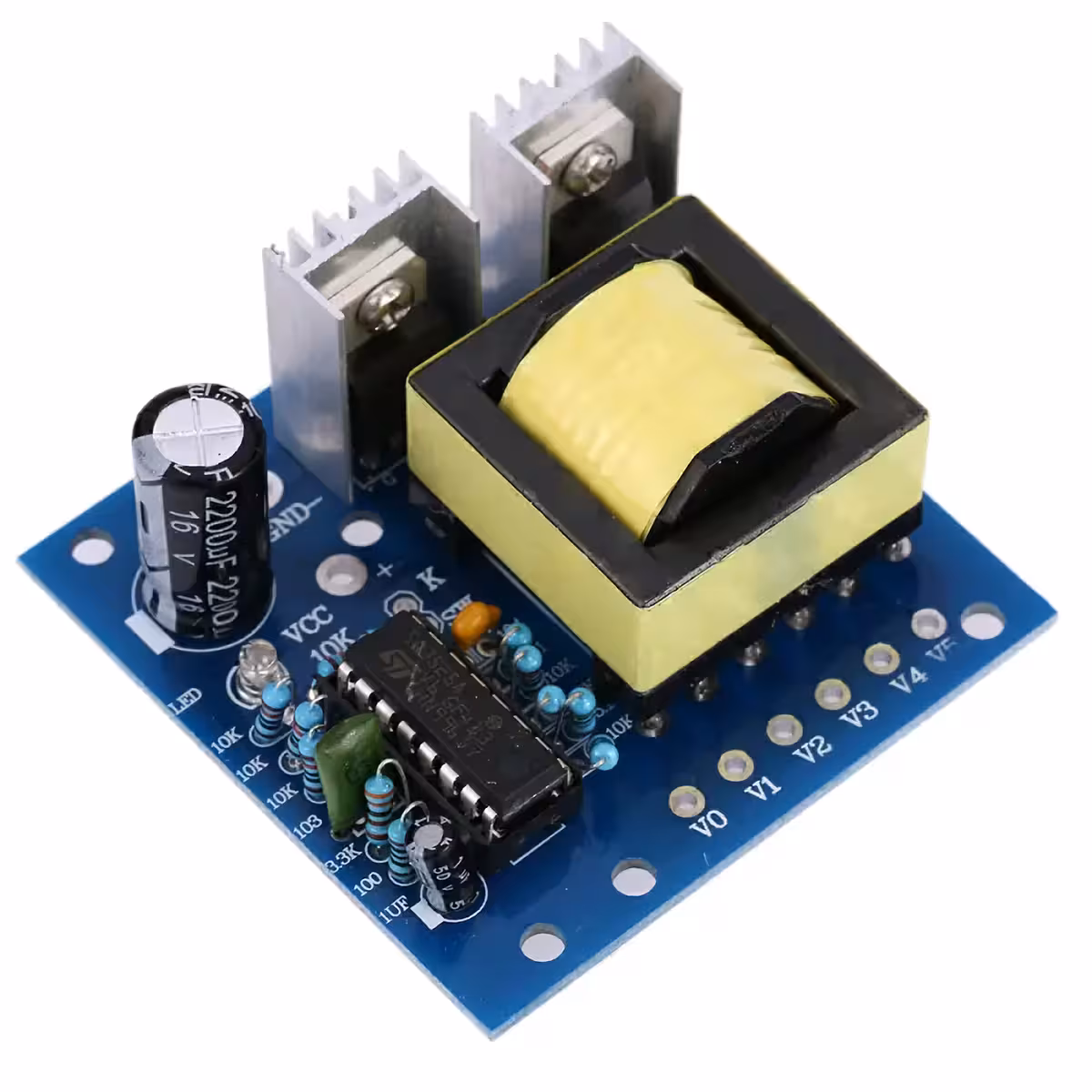

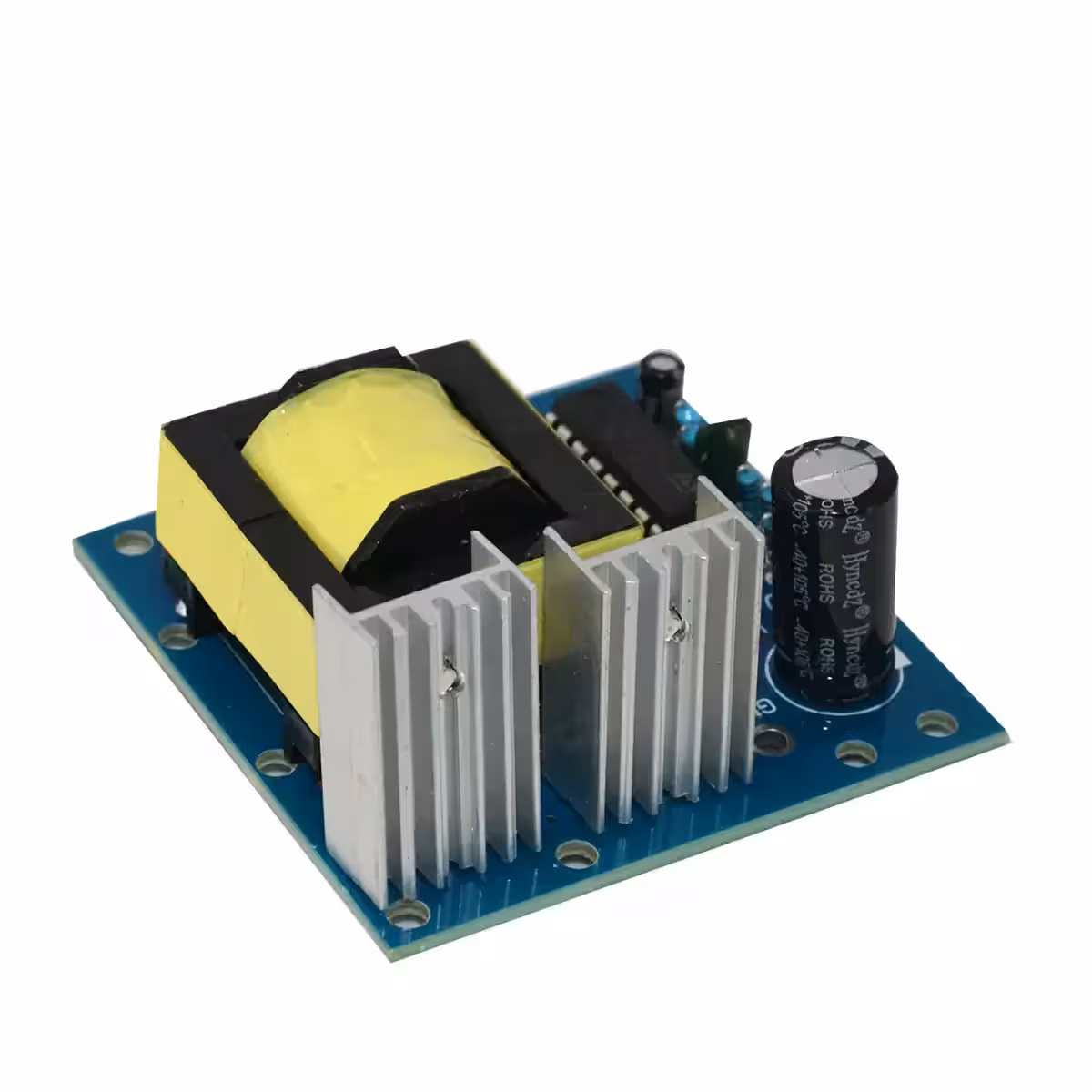

12V–220V 150W inverter-modul: 9 konfigurerbare spændinger i ét kompakt modul
Mangler du variabel vekselstrøm til et DIY-projekt, enten direkte fra bilbatteriet eller en laboratoriestrømforsyning? Dette 12V–220V 150W inverter-modul giver dig netop det – uden behov for ekstra komponenter eller kompleks hardware-modificering. Du vælger blot den ønskede spænding ved at forbinde de relevante udgangspins.
Bemærk: Dette er en inverter med firkantkurve (Square Wave), ikke en ren sinusbølge. Den anbefales derfor ikke til hi-fi-lydudstyr, elmotorer eller præcisionsinstrumenter. Til mere følsomme applikationer kan konfigurationerne på 175V–200V delvist kompensere for forvrængninger sammenlignet med et sinus-signal.
Hvorfor vælge denne model? (Nøglefordele):
- 9 valgbare udgangsspændinger — fra 20V til 220V AC, vælges nemt ved at forbinde V0–V5 pins uden ekstra komponenter

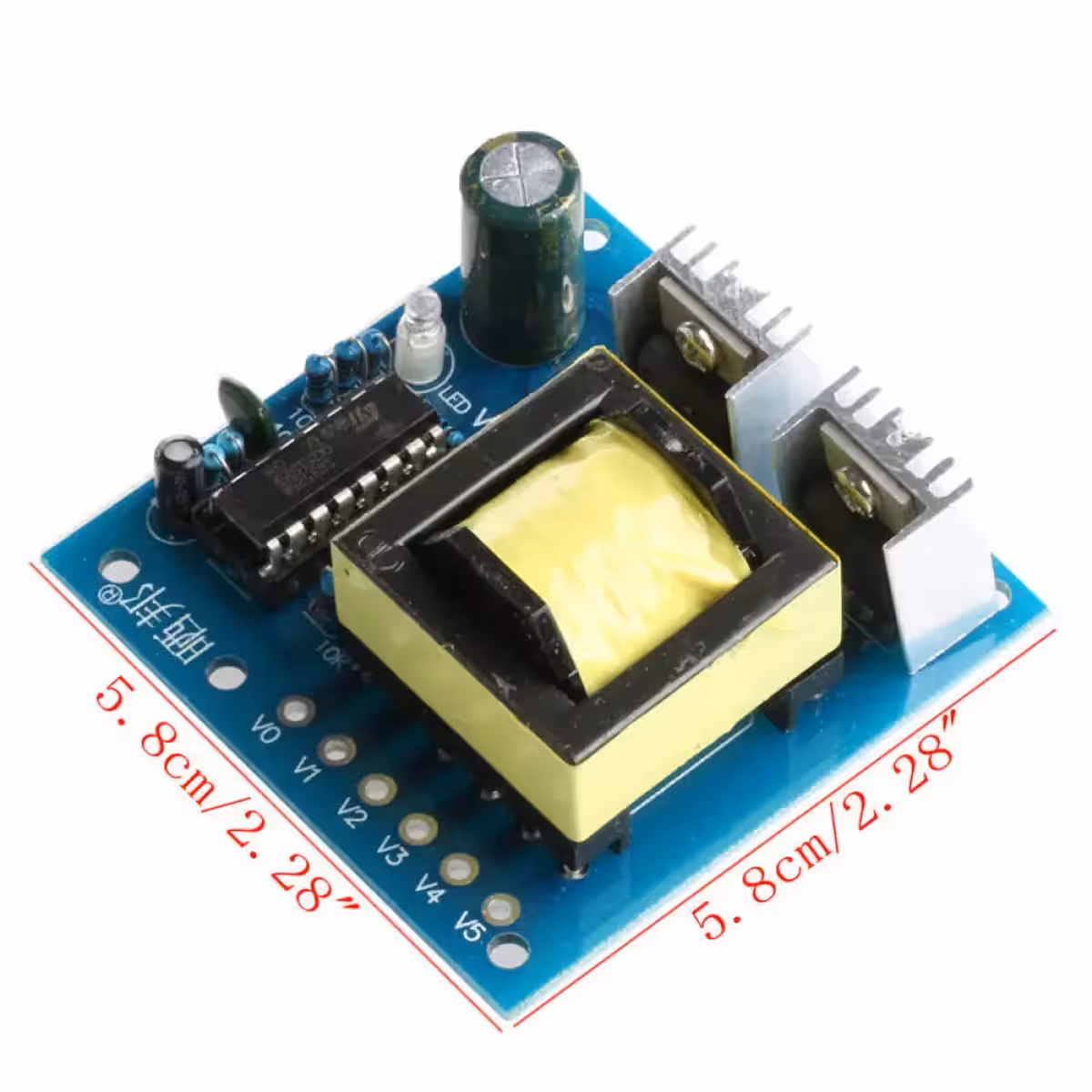

- Kompakt design — måler kun 5,8 × 5,8 × 2,8 cm, hvilket gør den nem at integrere i ethvert DIY-kabinet eller bilinstallation
- Direkte kompatibel med bilbatteri — standard 12V DC indgang, klar til brug uden specialadaptere
- 150W nominel effekt — rigeligt til glødepærer, varmelegemer og simple opladere
- Skiftefrekvens på ca. 20KHz — ligger over det hørbare område, hvilket sikrer støjsvag drift
- Ideel til hurtig prototyping — konfigurer spændingen på få sekunder ved hjælp af den medfølgende oversigt
Detaljer og ydeevne

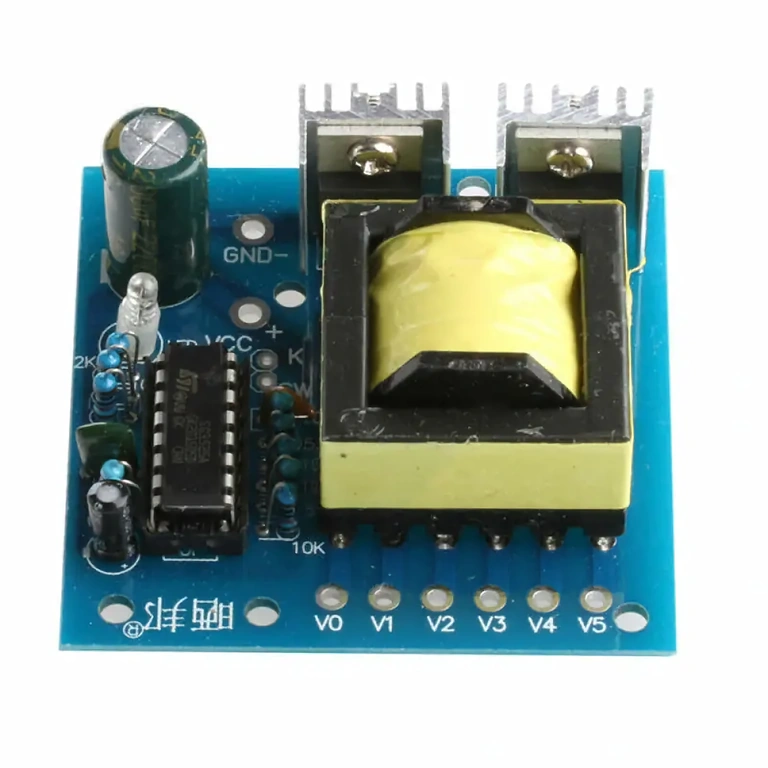

Modulets kerne er en højfrekvent transformer (~20KHz), der effektivt konverterer 12V DC til vekselstrøm, hvilket muliggør en meget mindre størrelse sammenlignet med klassiske 50Hz-invertere. Udgangsspændingen vælges ved at kombinere pins V0, V2, V3, V4, V5 — hvert pin-par leverer en forskellig spænding fra 20V til 220V AC.
Vigtigt ved brug: Standard digitale multimetre kan vise upræcise værdier ved høje skiftefrekvenser. For præcise målinger anbefales et analogt multimeter, som vil give korrekte og stabile aflæsninger.
| Parameter | Værdi / Detalje |
|---|---|
| Indgangsspænding | 12V DC |
| Nominel effekt | 150W |
| Udgangstype | Firkantkurve (Square Wave) |
| Skiftefrekvens | ~20KHz |
| Tilgængelige udgangsspændinger | 20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC |
| Dimensioner | 5,8 × 5,8 × 2,8 cm |
| Anbefalet brug | DIY-projekter, glødepærer, simple opladere, ohmske belastninger |
| Ikke anbefalet til | Elmotorer, hi-fi-lyd, præcisionsudstyr |
Programmering og brugsanvisning
- Tilslut 12V DC til modulets indgangspins — vær opmærksom på polariteten markeret på printpladen.

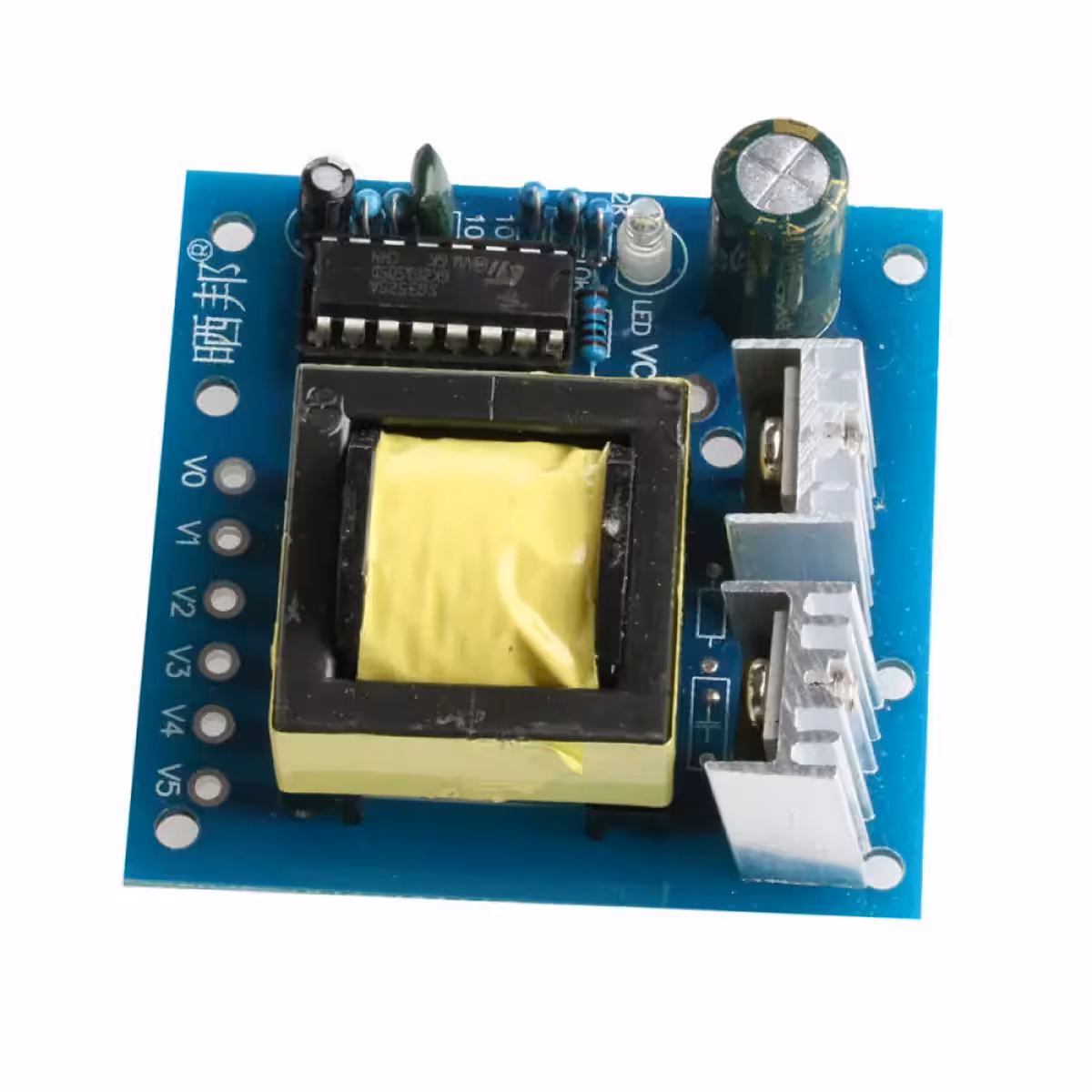

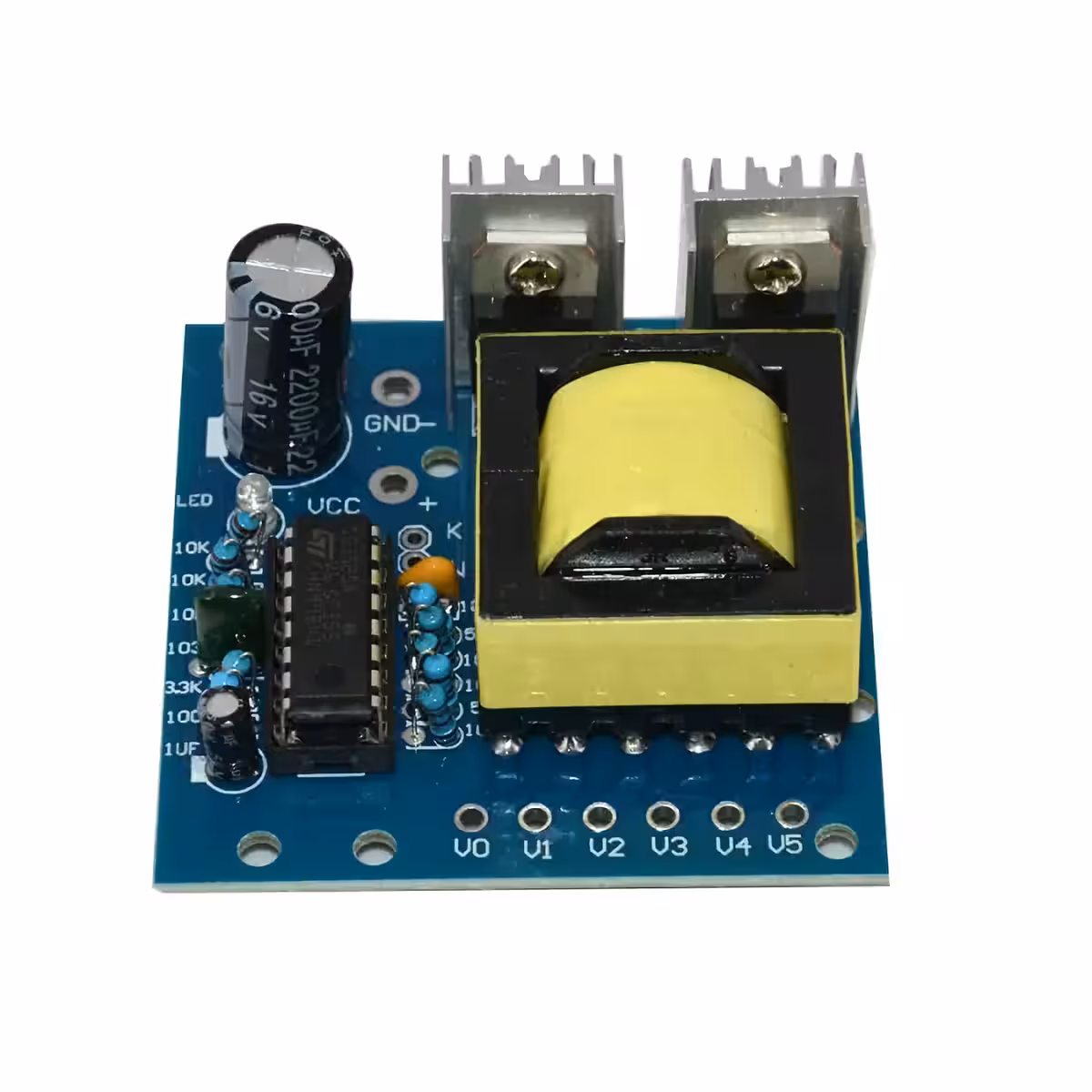

- Find udgangspins V0, V2, V3, V4, V5 i henhold til markeringerne på modulet.
- Vælg den ønskede spænding ved at forbinde det relevante pin-par:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
- Tilslut belastningen til de valgte udgangspins og kontrollér spændingen med et analogt multimeter for maksimal præcision.
- Overskrid aldrig 150W total effekt på udgangen — monter en ekstern sikring på forsyningslinjen for ekstra beskyttelse.
Pakkens indhold
- 1 × 12V–220V 150W Inverter-modul (Square Wave)
Ofte stillede spørgsmål
Kan jeg strømforsyne en bærbar computer eller et TV med dette modul?
Nej. Bærbare computere og fjernsyn kræver et rent eller modificeret sinus-signal. Firkantkurven fra dette modul er kun egnet til simple ohmske belastninger: glødepærer, varmelegemer og basale opladere.
Hvorfor viser mit digitale multimeter en forkert spænding?
Den høje skiftefrekvens (~20KHz) forvrænger målingerne på standard digitale multimetre. Brug et analogt måleinstrument for at få korrekte og stabile værdier.
Kan jeg tilslutte modulet direkte til et bilbatteri?
Ja. Modulet er designet specifikt til 12V DC-forsyning, og et bilbatteri er en ideel strømkilde. Sørg for, at belastningen ikke overstiger 150W, og husk at montere en sikring på forsyningslinjen.
Hvilken pin-konfiguration anbefales til mere følsomme applikationer?
Brug konfigurationerne V0–V3 (175V) eller V0–V4 (200V). Disse spændinger kompenserer delvist for forskellene i forhold til et rent sinus-signal og mindsker belastningen på det tilsluttede udstyr.
Har modulet overbelastningsbeskyttelse?
Nej, modulet har ikke indbygget beskyttelseskredsløb. Det er dit ansvar at sikre, at belastningen ikke overstiger 150W, og at der altid er monteret en ekstern sikring på strømkredsen.
