DPDT-vippekontakt med fjederretur – vend motorretningen uden relæer og komplekse ledningsnet
Har du en lineær aktuator, en DC-motor eller et løftesystem, hvor du har brug for en enkel måde at styre retningen på? Denne DPDT-vippekontakt med 3 positioner og automatisk fjederretur er løsningen. Vip til venstre — motoren kører én vej. Vip til højre — den kører modsat. Slip kontakten — og den stopper automatisk.
Bemærk: Den automatiske retur til midterpositionen (OFF) forhindrer utilsigtet aktivering og beskytter både din motor og dit kredsløb.
Hvorfor vælge denne model? (Fordele):

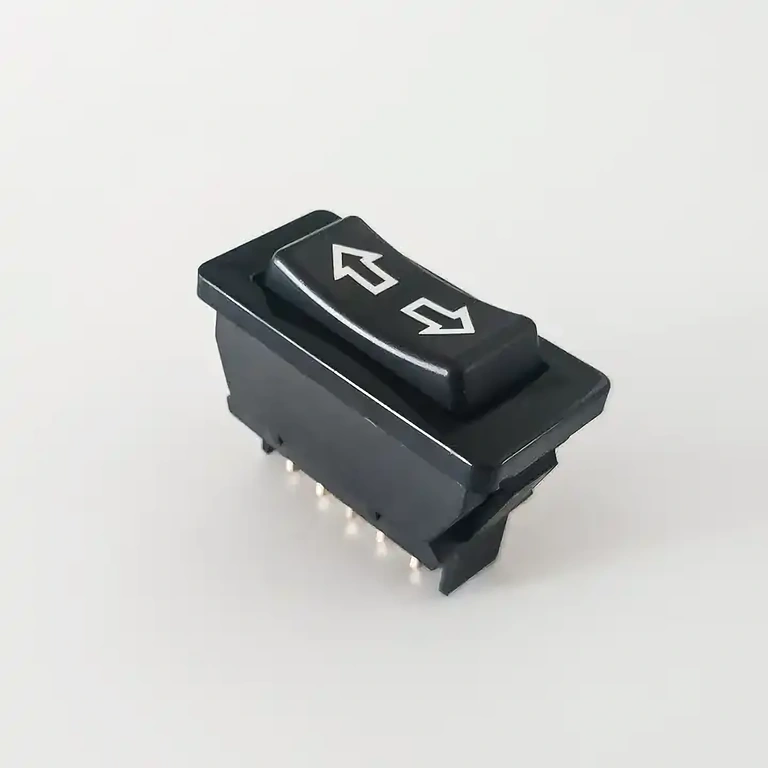

- Polaritetsvending uden relæer — DPDT-konfigurationen skifter begge ledninger til motoren samtidigt, hvilket ændrer omdrejningsretningen i én arbejdsgang uden ekstra komponenter.
- Automatisk stop ved frigivelse — Sidepositionerne er momentane (momentary): Motoren kører kun, så længe du holder kontakten nede, hvilket eliminerer risikoen for mekanisk blokering eller overbelastning.
- 20A ved 12V og 24V DC — Håndterer de fleste lineære aktuatorer og DC-motorer til brug i biler, campingvogne, både eller DIY-automatisering.

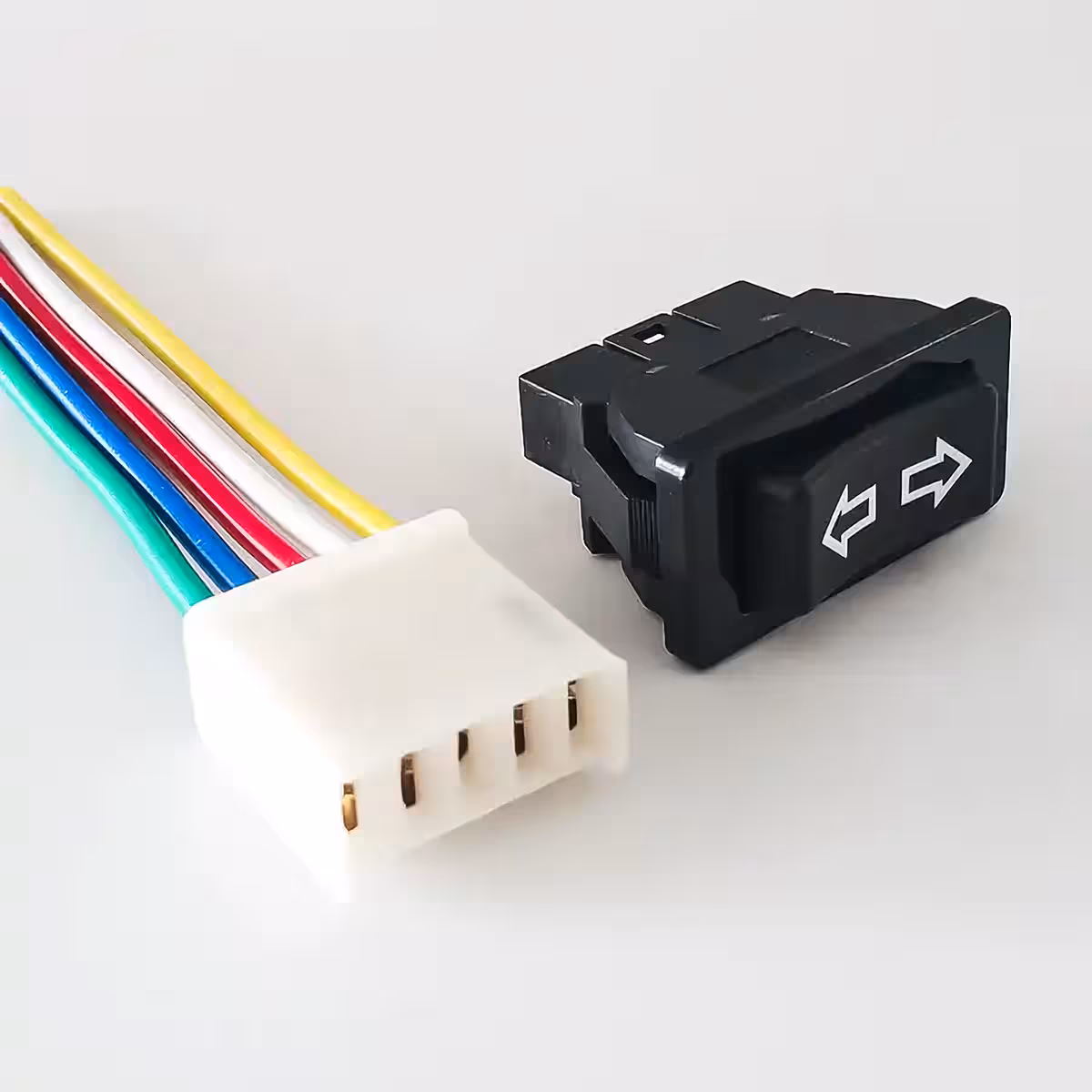

- 5-polet stik medfølger — Tilslut ledningerne direkte i stikket uden lodning eller specialværktøj. Ideelt til hurtig og nem installation.
- Kompakt design: 21 × 41 × 34 mm — Passer perfekt i instrumentbrætter, kontrolpaneler eller 3D-printede kabinetter.
Detaljer og ydeevne

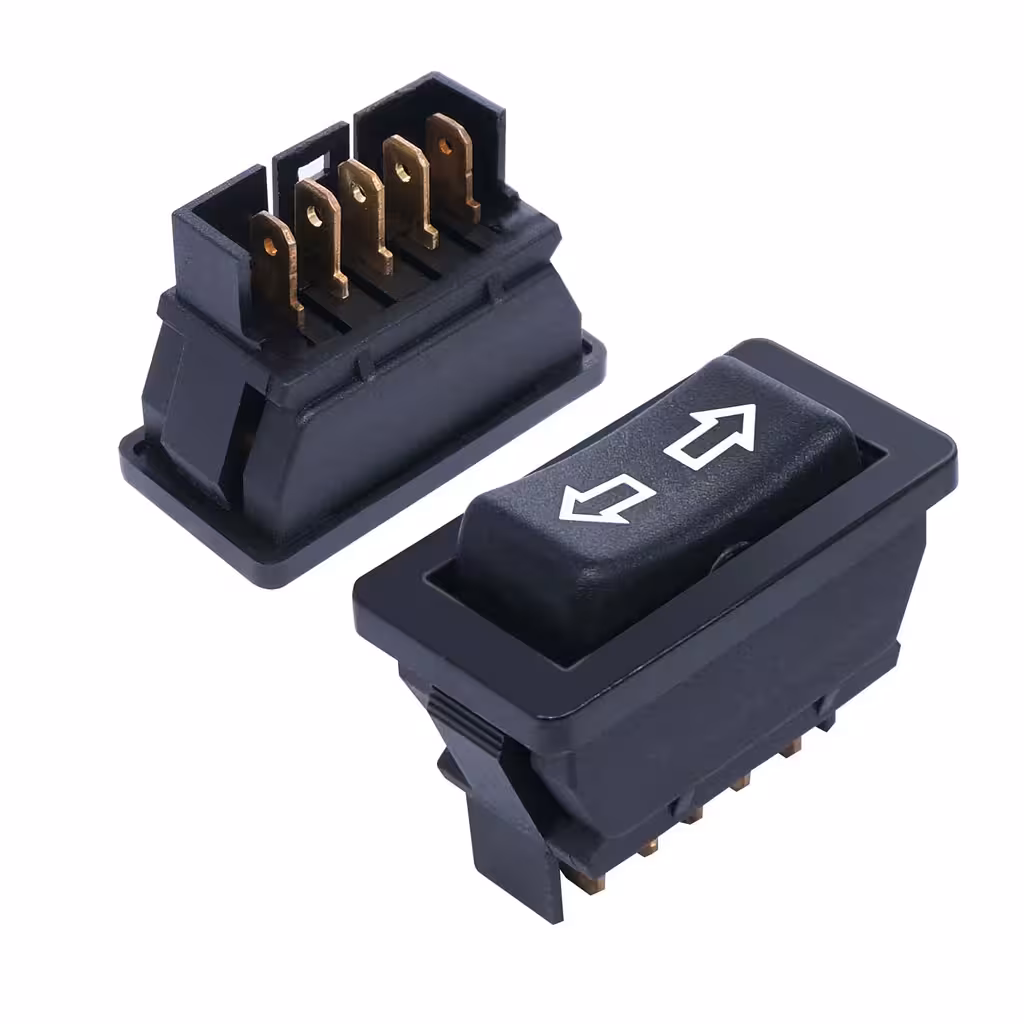

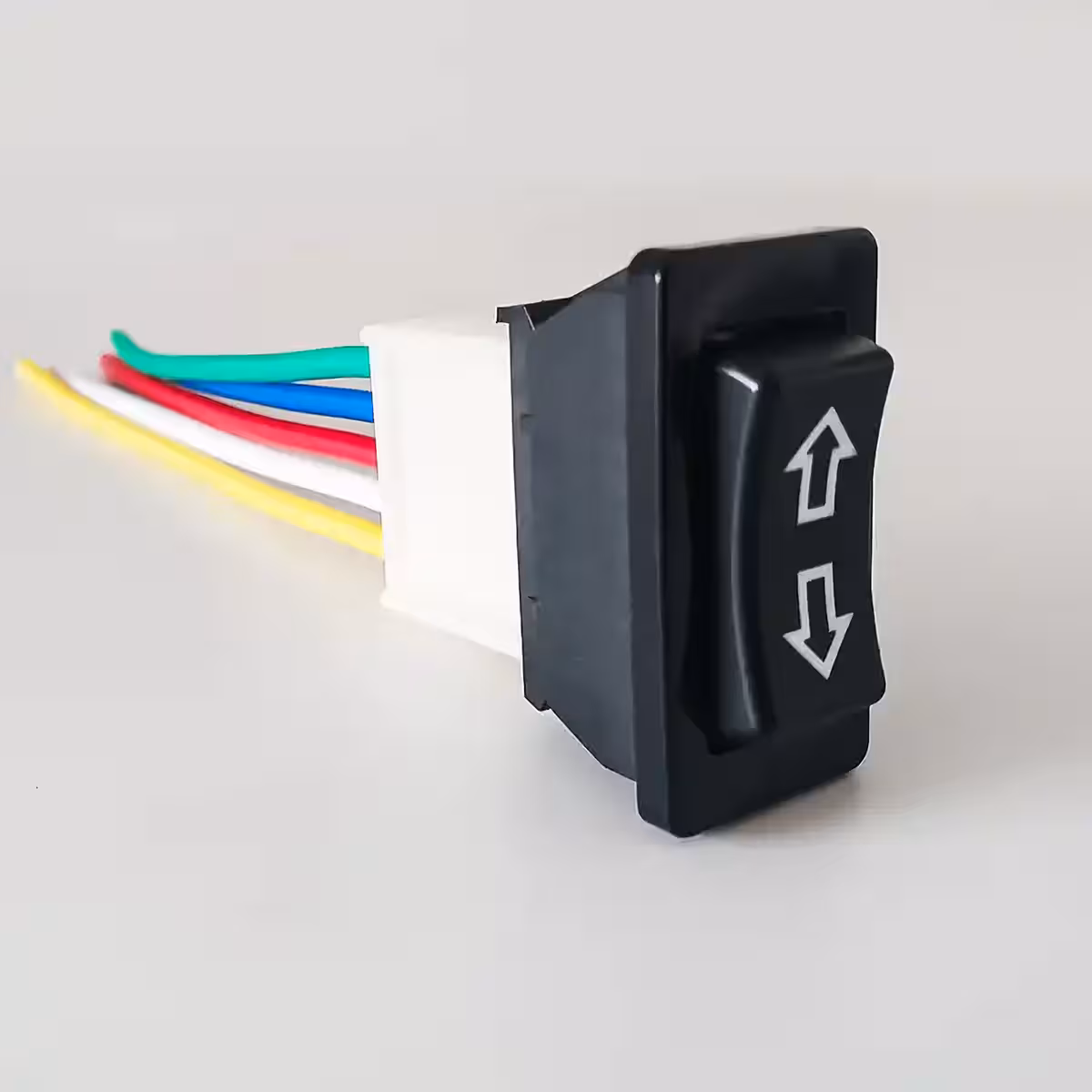

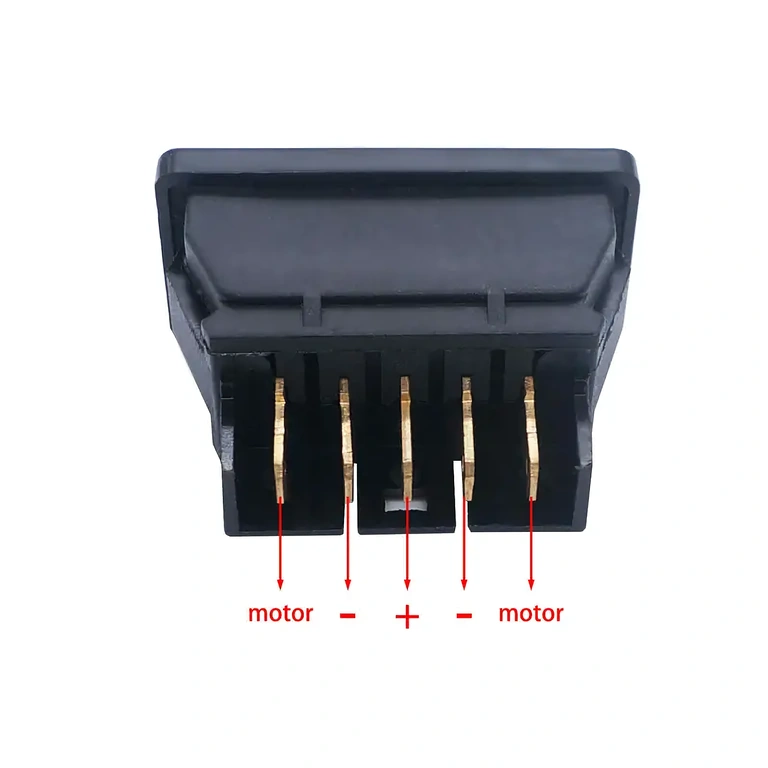

DPDT (Double Pole Double Throw)-konfigurationen betyder, at kontakten styrer to uafhængige kredsløb samtidigt — præcis hvad du skal bruge for at vende polariteten på en DC-motor uden et separat H-bro-relæ. ON/OFF/ON-strukturen med fjederretur holder midterpositionen stabil (motor stoppet) og aktiverer kun bevægelsen, mens du holder kontakten nede, hvilket forebygger mekaniske blokeringer i løftesystemer. Det 5-polede stik med aftagelig fatning gør udskiftning eller omkabling hurtig, selv på steder med begrænset plads.
| Parameter | Værdi / Detalje |
|---|---|
| Kontakttype | DPDT, ON/OFF/ON med automatisk fjederretur (momentary) |
| Antal ben | 5 ben (stik medfølger) |
| Nominel spænding | DC 12V / 24V |
| Nominel strømstyrke | 20A |
| Returfunktion | Automatisk til midterposition (OFF) |

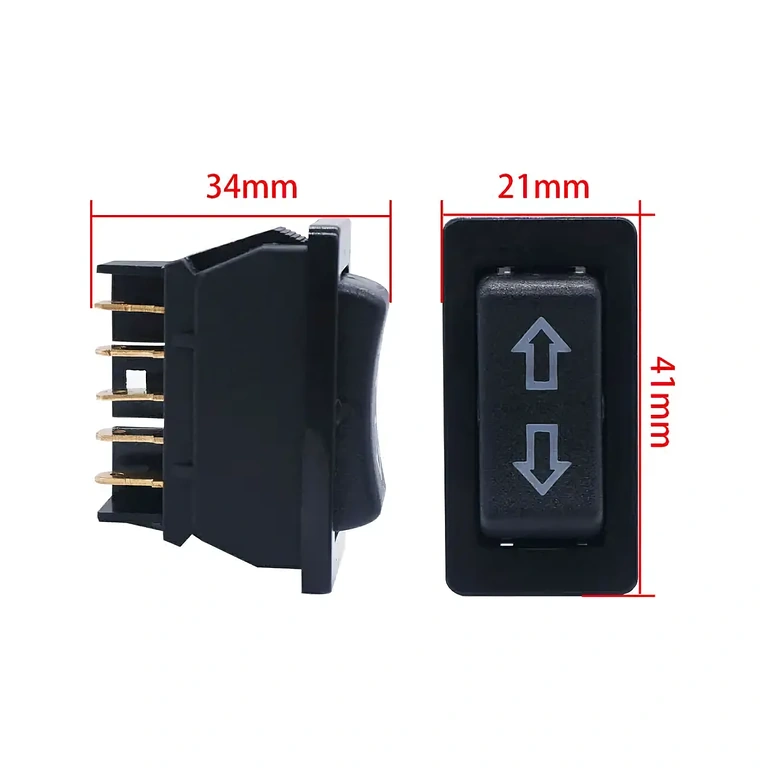

| Dimensioner | 21 × 41 × 34 mm |

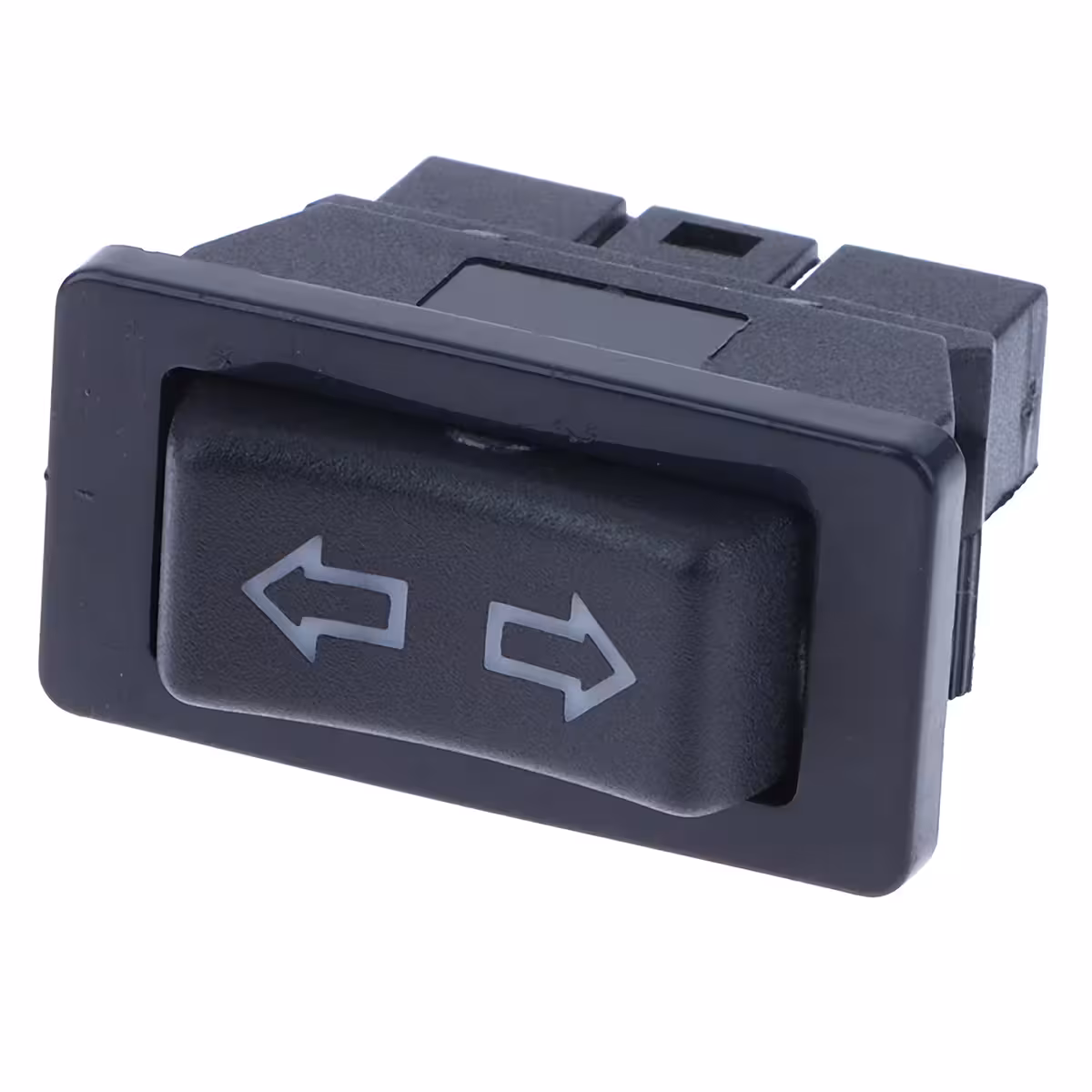

| Kabellængde | 12 mm |
| Typiske anvendelser | DC-motorer, lineære aktuatorer, løftesystemer, robotteknologi, bil-automatisering |
Pakkens indhold
- 1 × DPDT-vippekontakt med 3 positioner og fjederretur
- 1 × 5-polet tilslutningsstik
Ofte stillede spørgsmål
Kan jeg styre en lineær aktuator direkte med denne kontakt?
Ja. Dette er en af de mest almindelige anvendelser. Den fungerer med enhver lineær DC-aktuator op til 20A ved 12V eller 24V — f.eks. til antenner, luger, elektriske senge eller løftesystemer.
Hvad sker der, hvis jeg overskrider 20A?
Kontakterne kan blive overophedede, hvilket kan beskadige kontakten. Hvis din motor trækker mere end 20A ved opstart, bør du bruge et effektrelæ styret af denne kontakt — så fungerer kontakten kun som styrekredsløb og ikke som hovedafbryder.
Har jeg brug for beskyttelsesdioder?
Til store induktive motorer (over 5-10A) anbefales det at montere flyback-dioder parallelt over motorens terminaler. Dette beskytter kontaktfladerne mod lysbuer ved hvert skift.
Hvor lang tid tager montering i et panel?
Under 10 minutter. Du borer et standardhul i panelet, monterer kontakten, tilslutter ledningerne i det 5-polede stik, og så er du klar. Ingen lodning eller specialværktøj påkrævet.
