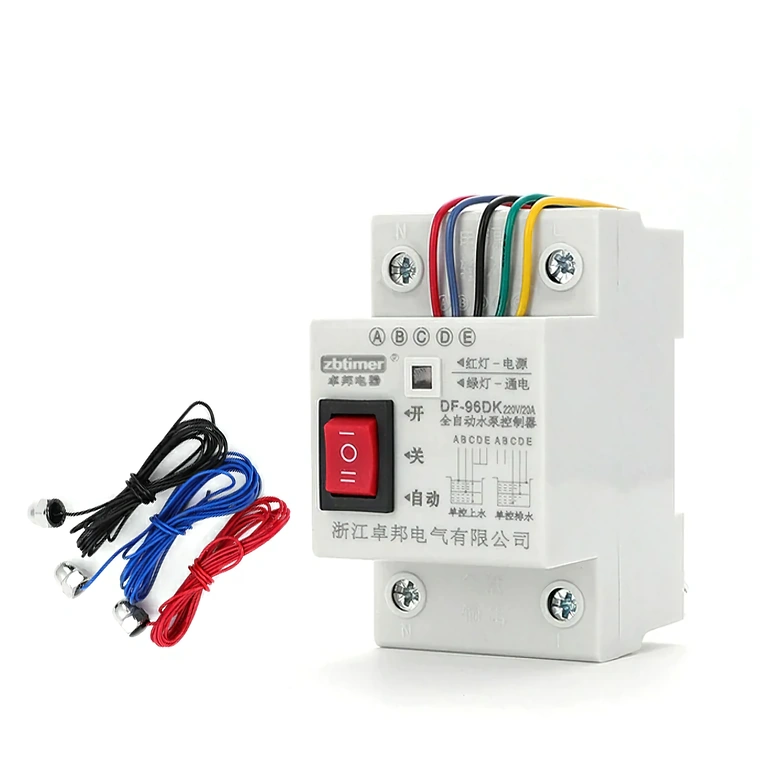

Automatisk vandstandsrelæ med 3 sensorer – styr din pumpe uden manuel overvågning
Er du træt af at glemme at slukke for pumpen, så tanken løber over? Eller oplever du, at pumpen kører tør, fordi vandstanden er for lav? Dette automatiske vandstandsrelæ løser problemet ved automatisk at tænde og slukke for pumpen baseret på vandniveauet, som registreres af de medfølgende sensorer. Du slipper for at skulle gribe ind manuelt.
Bemærk: Pakken indeholder kontrolrelæ og 3 niveausensorer (hver med 5 meter kabel). Vandpumpe medfølger ikke.
Hvorfor vælge denne model? (Vigtigste fordele):
- 3 sensorer á 5 m inkluderet — klar til brug med det samme i dybe tanke eller mellemstore bassiner uden ekstra omkostninger
- Relæudgang 20A / 220V resistiv — kan håndtere kraftige pumper uden risiko for overbelastning

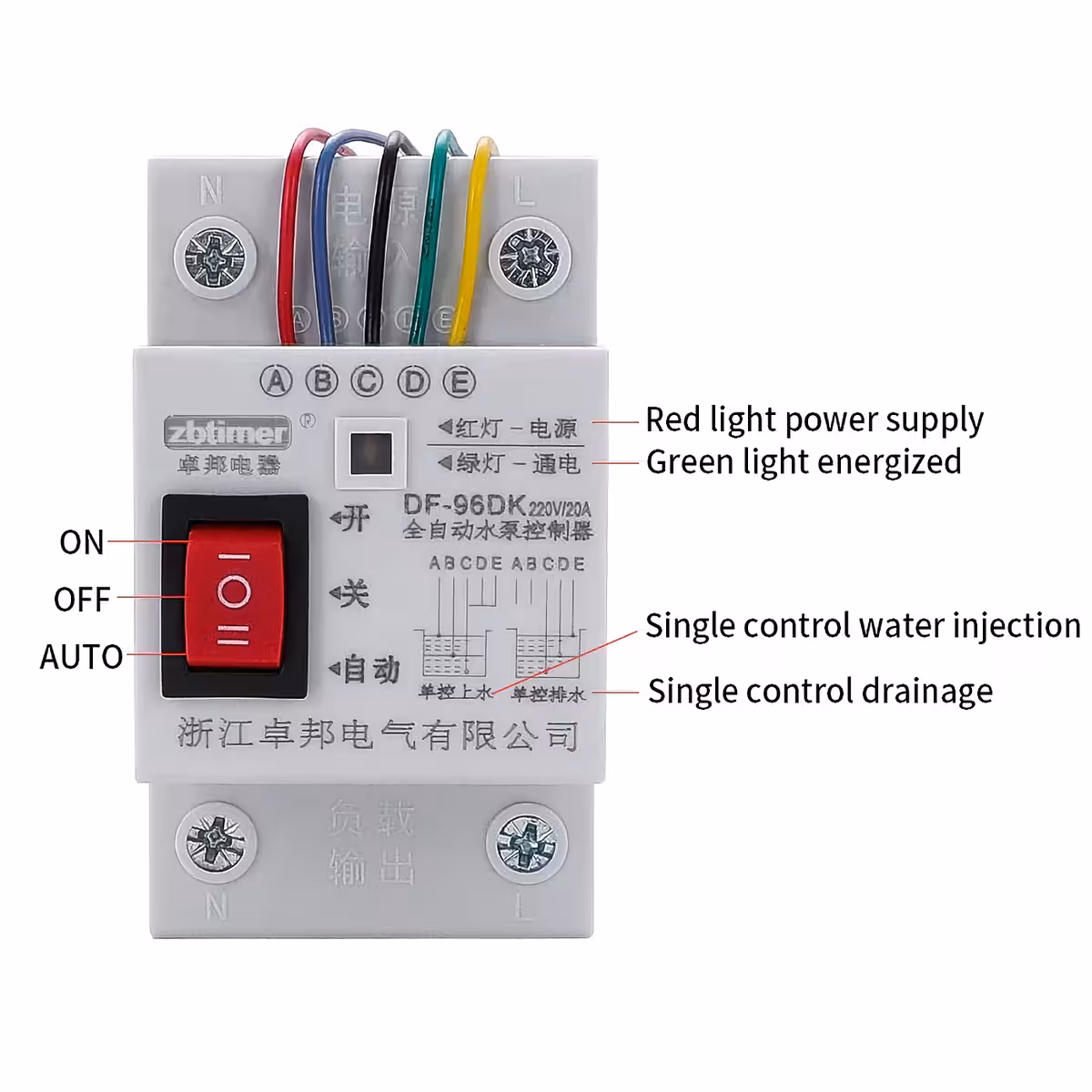

- 3 tilstande: AUTO / ON / OFF — skift til manuel drift på få sekunder uden at skulle ændre i ledningsføringen
- 4 forudkonfigurerede scenarier — fyldning, tømning, minimumsniveau eller overførsel mellem to tanke, komplet med tydelige tilslutningsvejledninger
- Farvekodning (rød, blå, sort, grøn, gul) — gør det nemt at identificere hver sensor og minimerer risikoen for tilslutningsfejl

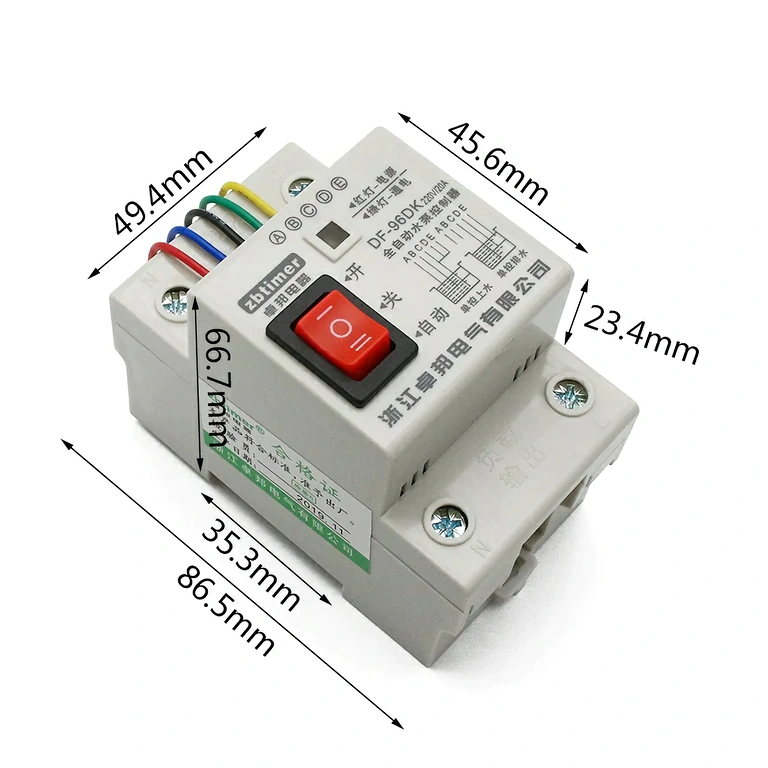

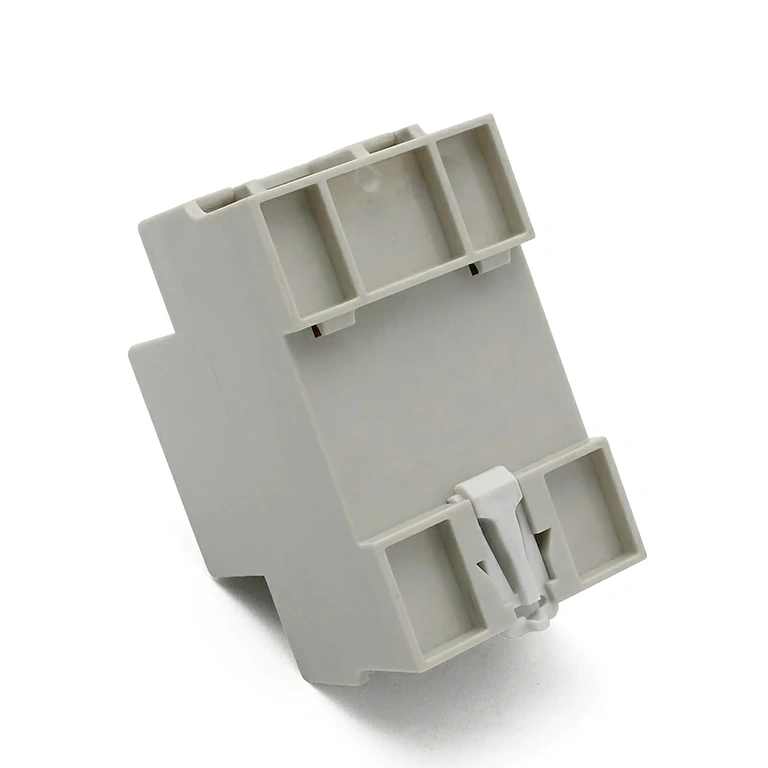

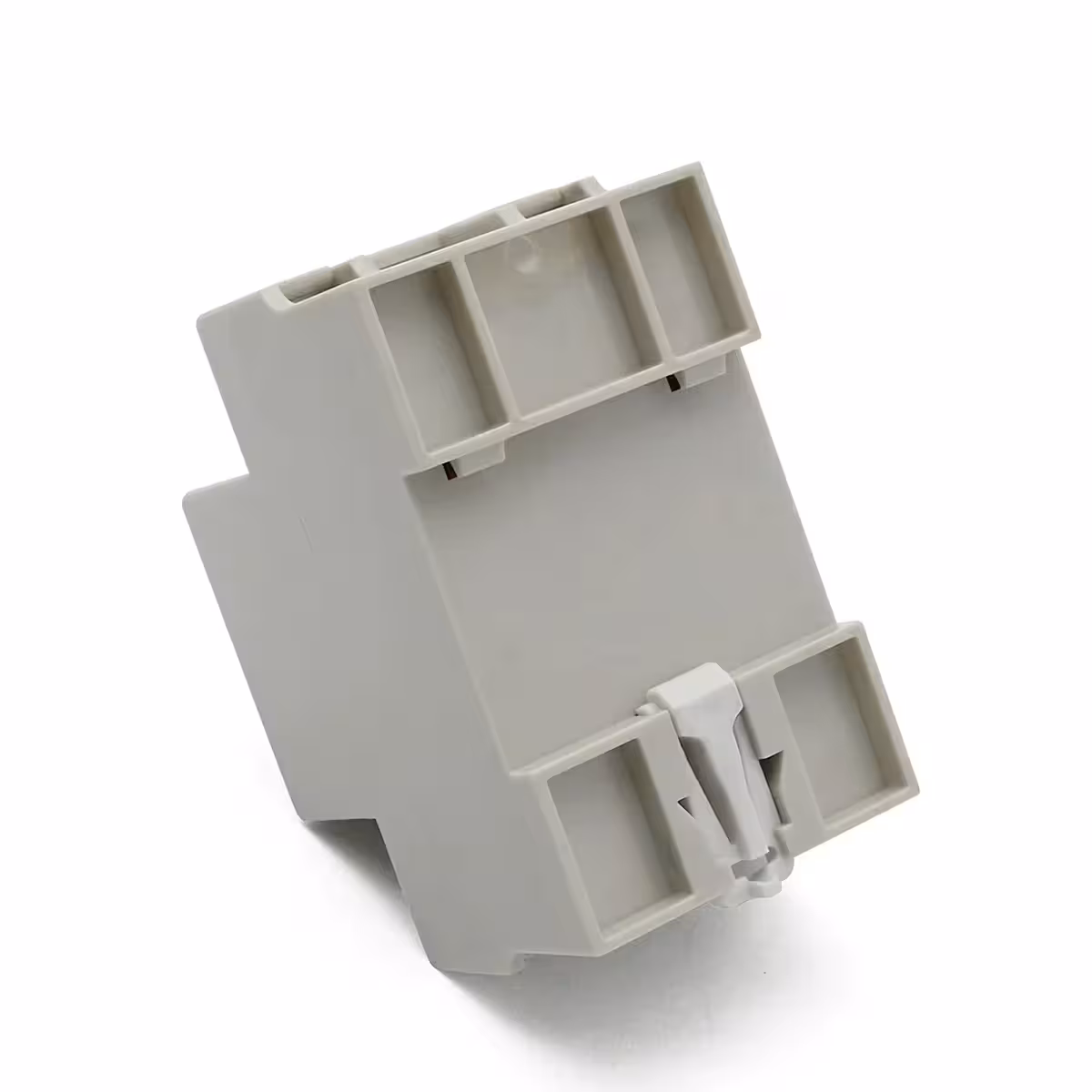

- Kompakt design (86×66×49 mm) — passer direkte i standard el-tavler eller samledåser uden behov for tilpasning
Detaljer og ydeevne
Niveaudetektionen er baseret på elektrisk ledningsevne — når metalsensorerne nedsænkes i vand, sluttes kredsløbet ved kontakt med væsken, hvilket aktiverer eller afbryder relæet uden behov for yderligere sensorer. Relæet understøtter 20A ved resistive belastninger og 10A ved induktive belastninger (motorer, pumper), hvilket gør det velegnet til de fleste dykpumper og overfladepumper til privat og semi-industriel brug. Med tre-positions-vælgeren har du fuld kontrol — du kan nemt tænde eller slukke pumpen manuelt uden at skulle afbryde forbindelser.
| Parameter | Værdi / Detalje |
|---|---|
| Nominel spænding | 220V AC |
| Relæudgang – resistiv belastning | 20A / 220V |
| Relæudgang – induktiv belastning | 10A / 220V |
| Antal sensorer inkluderet | 3 stk. |
| Sensorlængde | 5 meter pr. stk. |
| Driftstilstande | ON / OFF / AUTO |
| Dimensioner | 86 × 66 × 49 mm |
| Kompatible applikationer | Vandtanke, bassiner, pools, akvarier |
Programmering og brugsvejledning

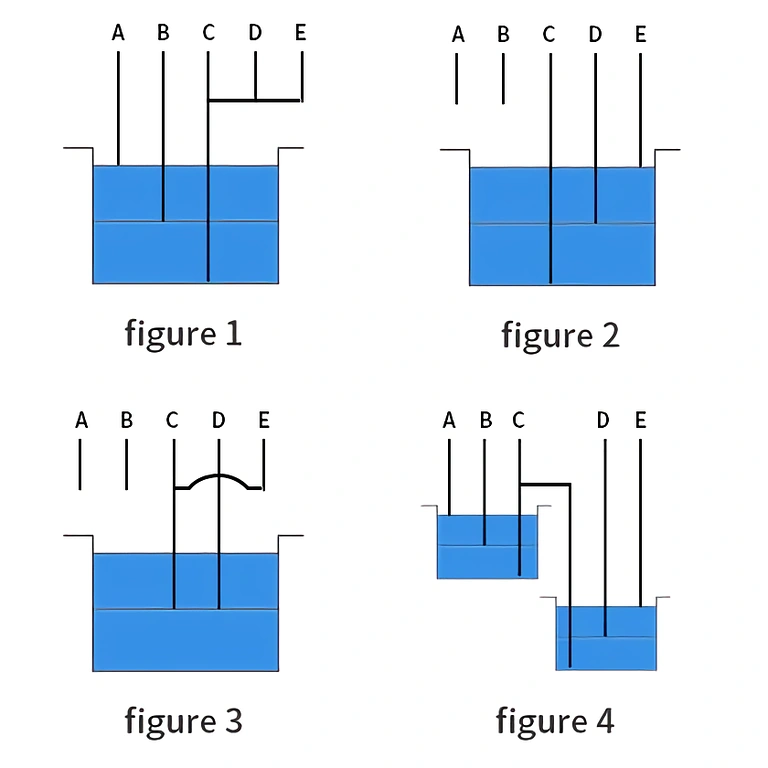

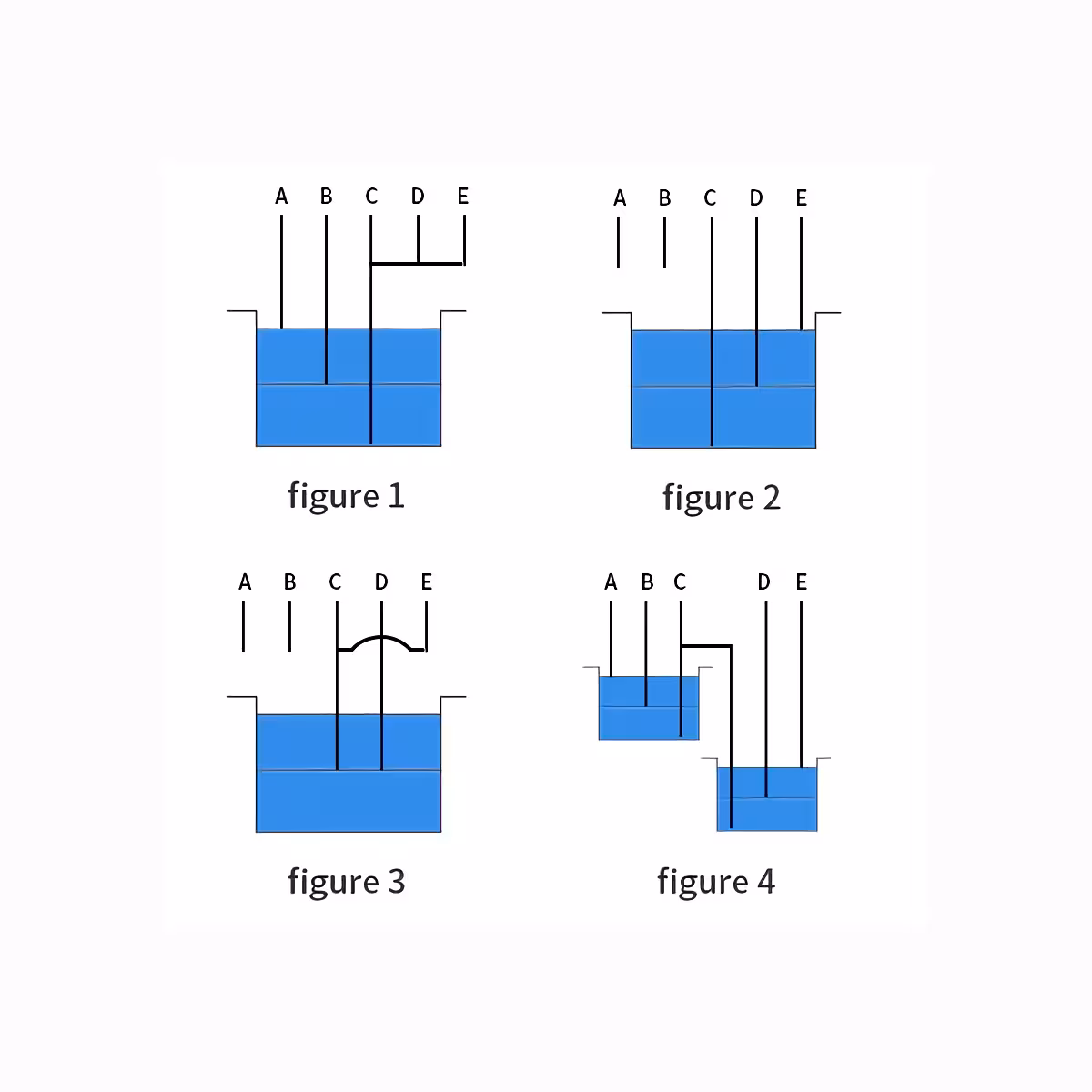

- Automatisk fyldning (Figur 1): Forbind sensor A (rød) til øverste niveau (stopper pumpen, når tanken er fuld); sensor B (blå) til nederste niveau (starter pumpen, når vandstanden falder); sensor C (sort) som fælles jordforbindelse i bunden. Sensor D (grøn) og E (gul) forbindes sammen med C.
- Automatisk tømning (Figur 2): Sensor E ved øverste niveau starter pumpen; sensor D ved nederste niveau stopper pumpen; C forbliver fælles jordforbindelse. Sensor A og B forbliver frakoblede.
- Vedligeholdelse af minimumsniveau (Figur 3): Forbind C og D som kontrolpunkter for lavt niveau; lav en kortslutning mellem E og C. Sensor A og B forbliver frakoblede. Pumpen stopper automatisk, når vandstanden falder under minimumsgrænsen.
- Automatisk overførsel mellem to tanke (Figur 4): Sensor A ved øverste niveau i den øverste tank (stop pumpe); sensor B ved nederste niveau i den øverste tank (start pumpe); C som fælles jordforbindelse for begge tanke; sensor D ved lavt niveau i den nederste tank (stop pumpe); sensor E ved højt niveau i den nederste tank (start pumpe). Hvis aktivering ved øverste niveau i den nederste tank ikke ønskes, kan sensor E frakobles.
- Sæt vælgeren i position AUTO for kontinuerlig automatisk drift eller i ON/OFF for øjeblikkelig manuel styring.
Pakkens indhold

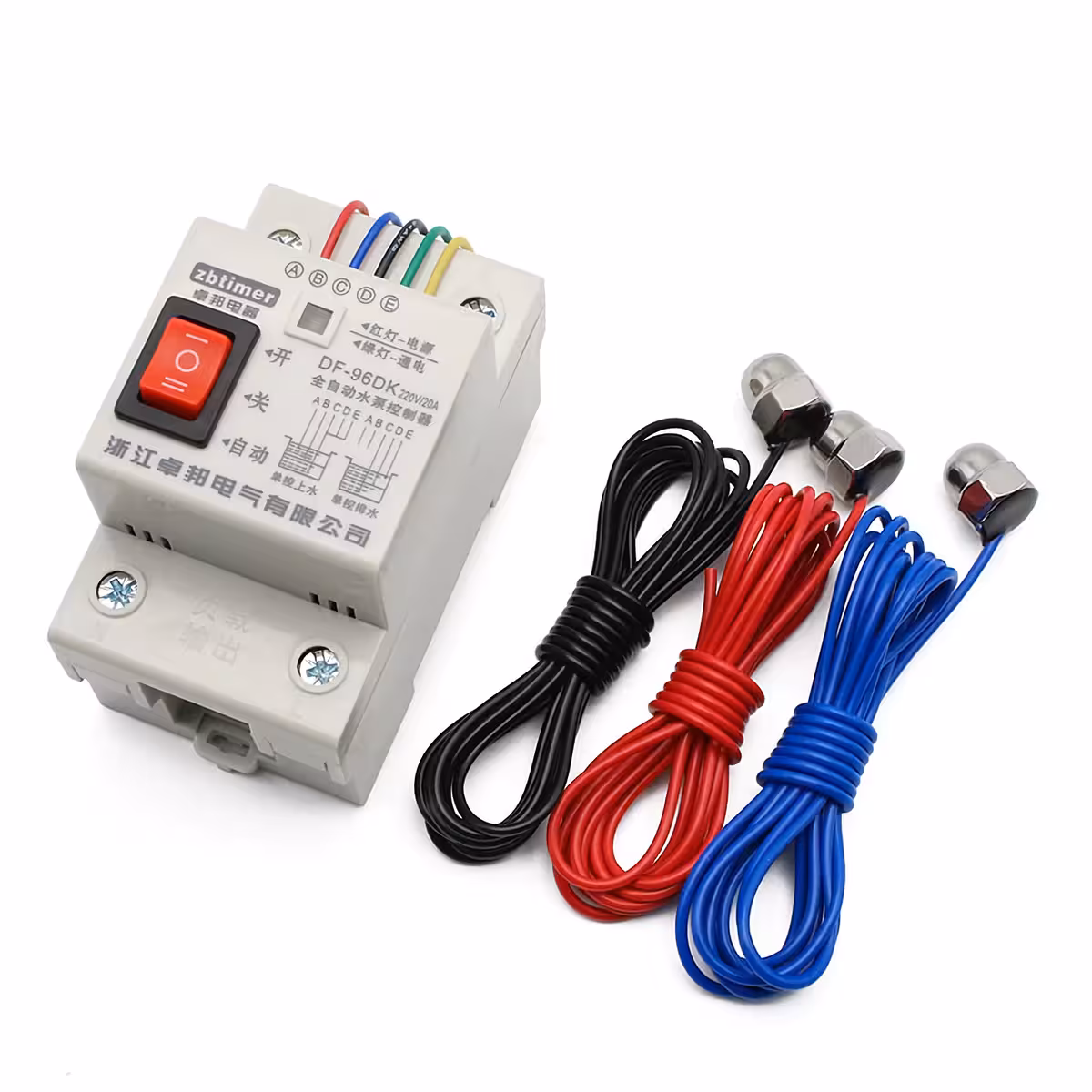

- 1× Automatisk vandstandsrelæ 220V

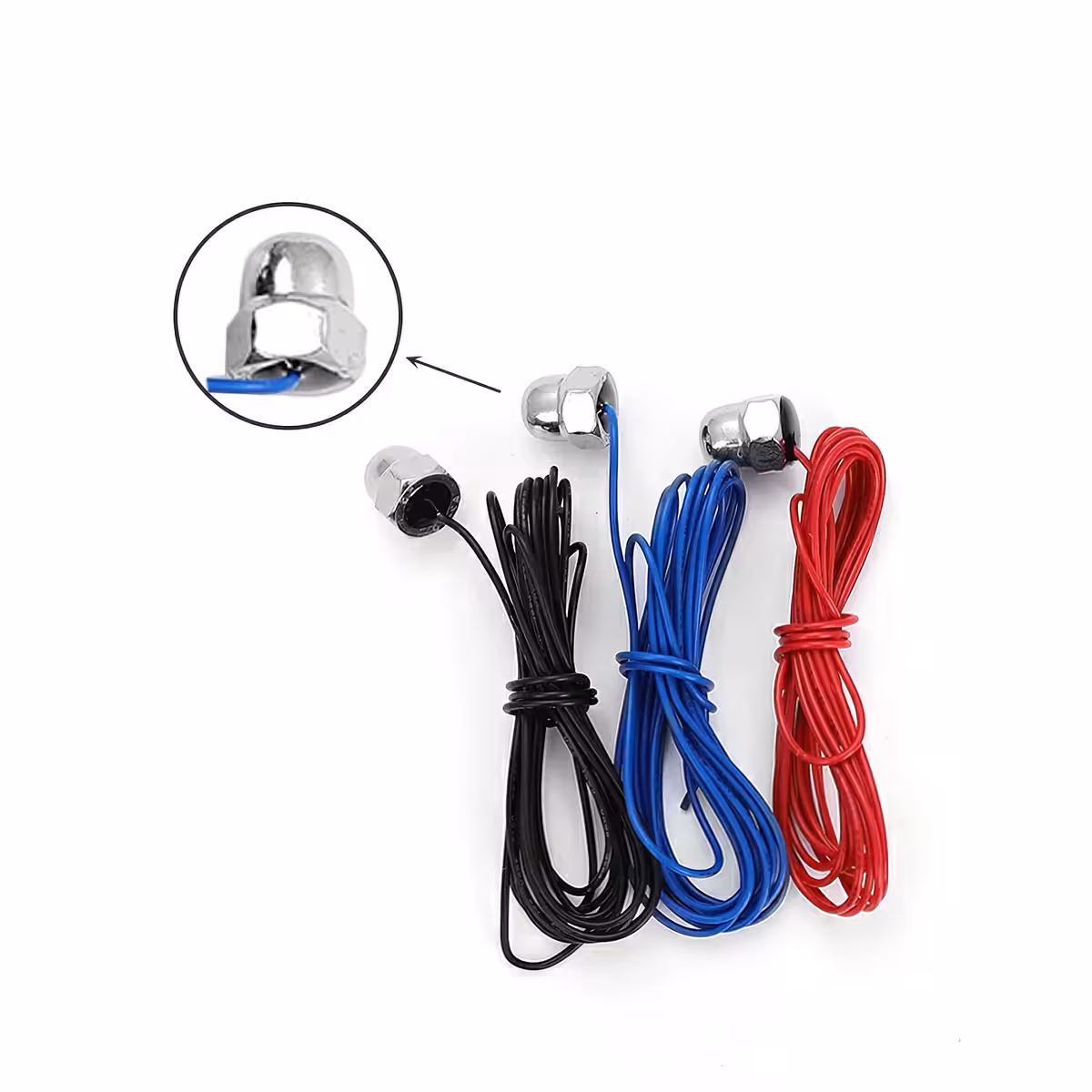

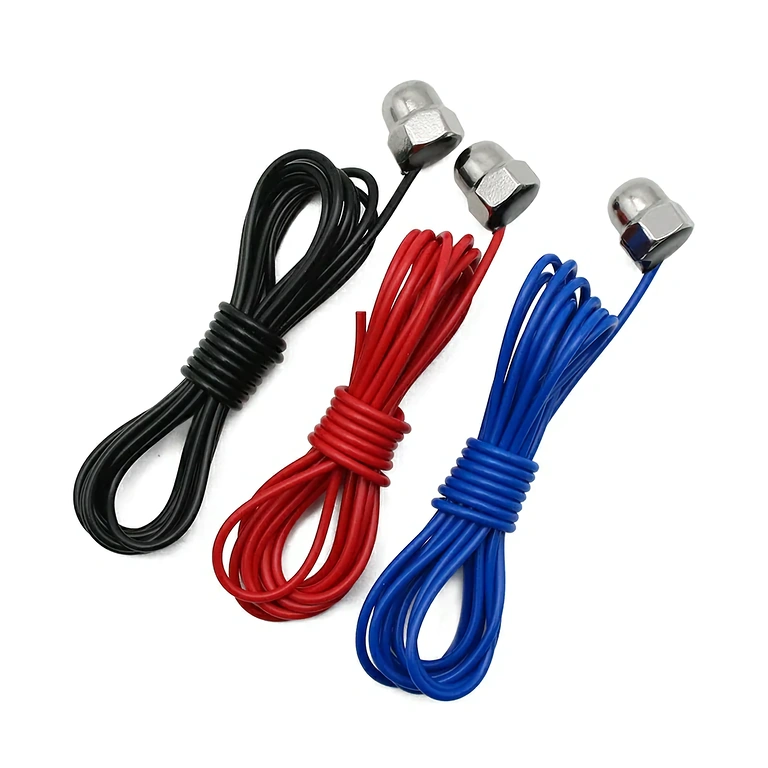

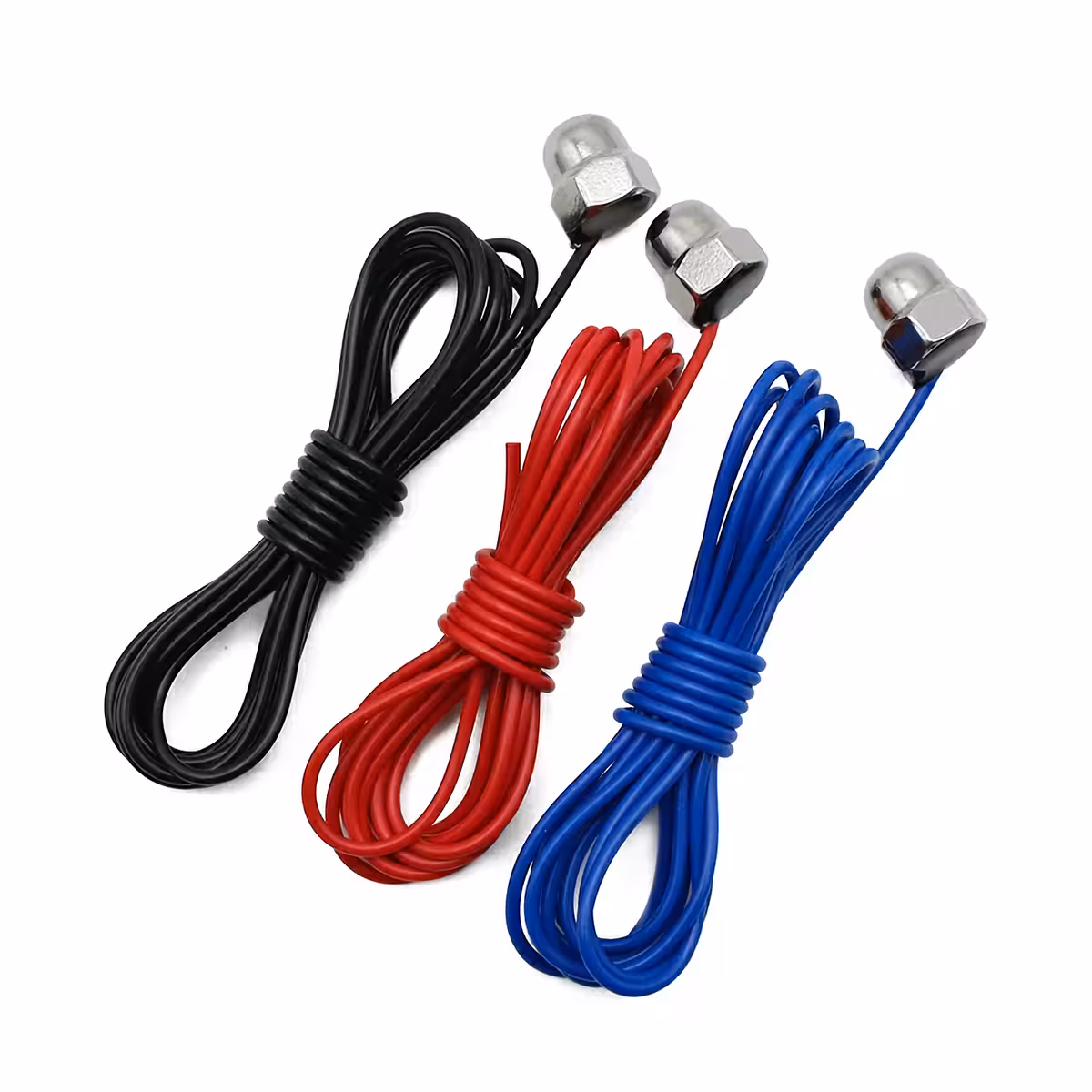

- 3× Niveausensorer i rustfrit stål (5 m hver)
Ofte stillede spørgsmål
Er relæet kompatibelt med alle typer dykpumper?
Ja, det fungerer med 220V AC dykpumper og overfladepumper, så længe strømforbruget ikke overstiger 20A (resistiv) eller 10A (induktiv). Tjek altid pumpens datablad før installation.
Kan jeg bruge sensorerne i saltvand eller klorholdigt vand (pools)?
Ja. Sensorerne er korrosionsbestandige og tåler klorholdigt vand eller saltvand i normale koncentrationer. Ved meget aggressive kemiske miljøer bør de inspiceres jævnligt og udskiftes, hvis der opstår tegn på slid.
Kan jeg forlænge sensorerne ud over 5 meter?
Ja, med passende elektrisk kabel og vandtætte samlinger. Ved afstande over 20 meter anbefales skærmet kabel for at reducere elektrisk interferens, som kan give falske signaler.
Hvad sker der efter et strømsvigt?
Når strømmen vender tilbage, genoptager relæet driften baseret på vælgerens position og den aktuelle vandstand. Der er ingen intern hukommelse — pumpen reagerer direkte på de aktuelle forhold.
Kan det styre overførsel mellem to tanke samtidigt?
Ja. Ved at benytte scenariet i Figur 4 overvåger relæet vandstanden i begge tanke ved hjælp af de 3 inkluderede sensorer og styrer automatisk vandoverførslen imellem dem.
