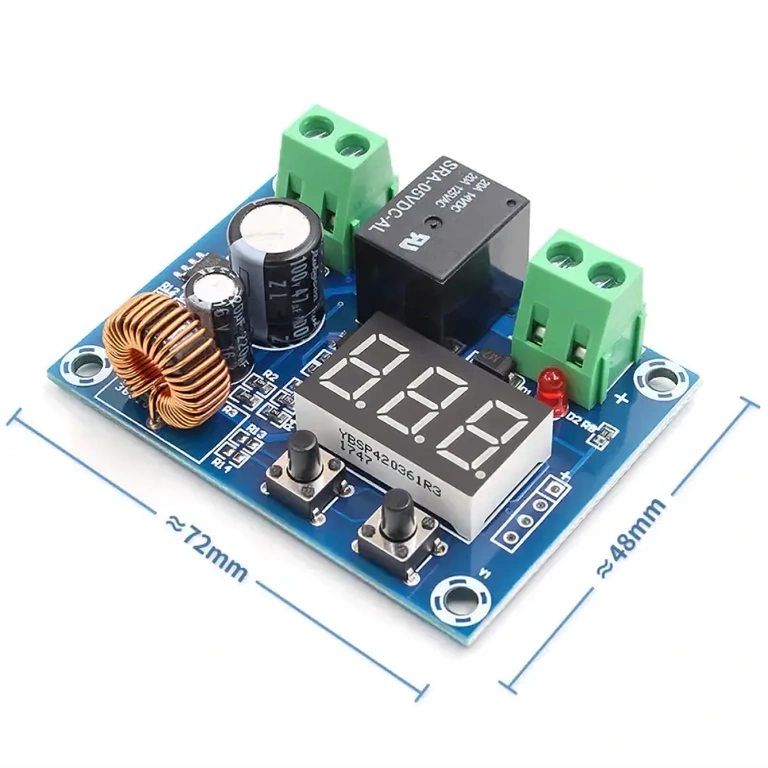

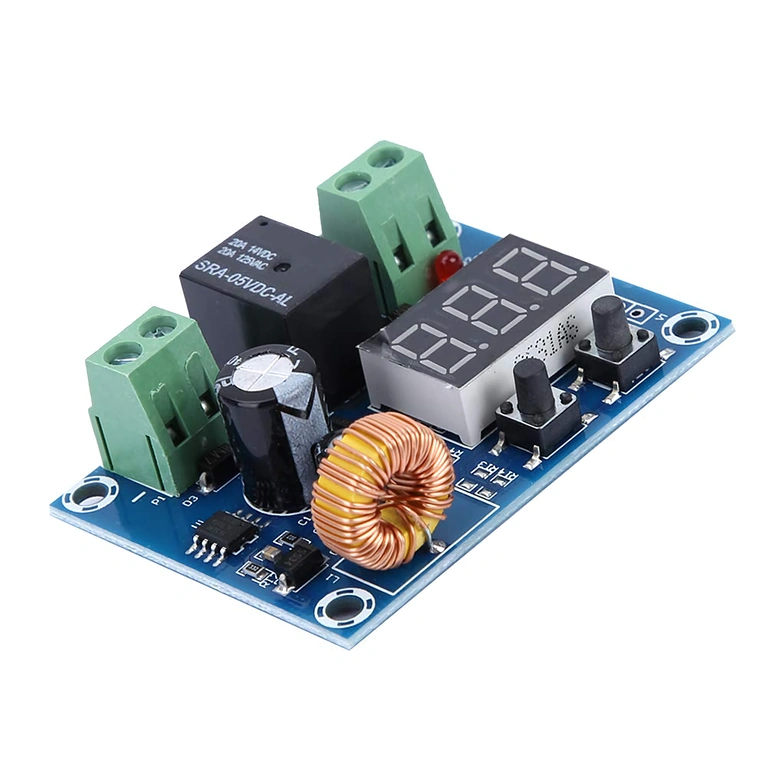

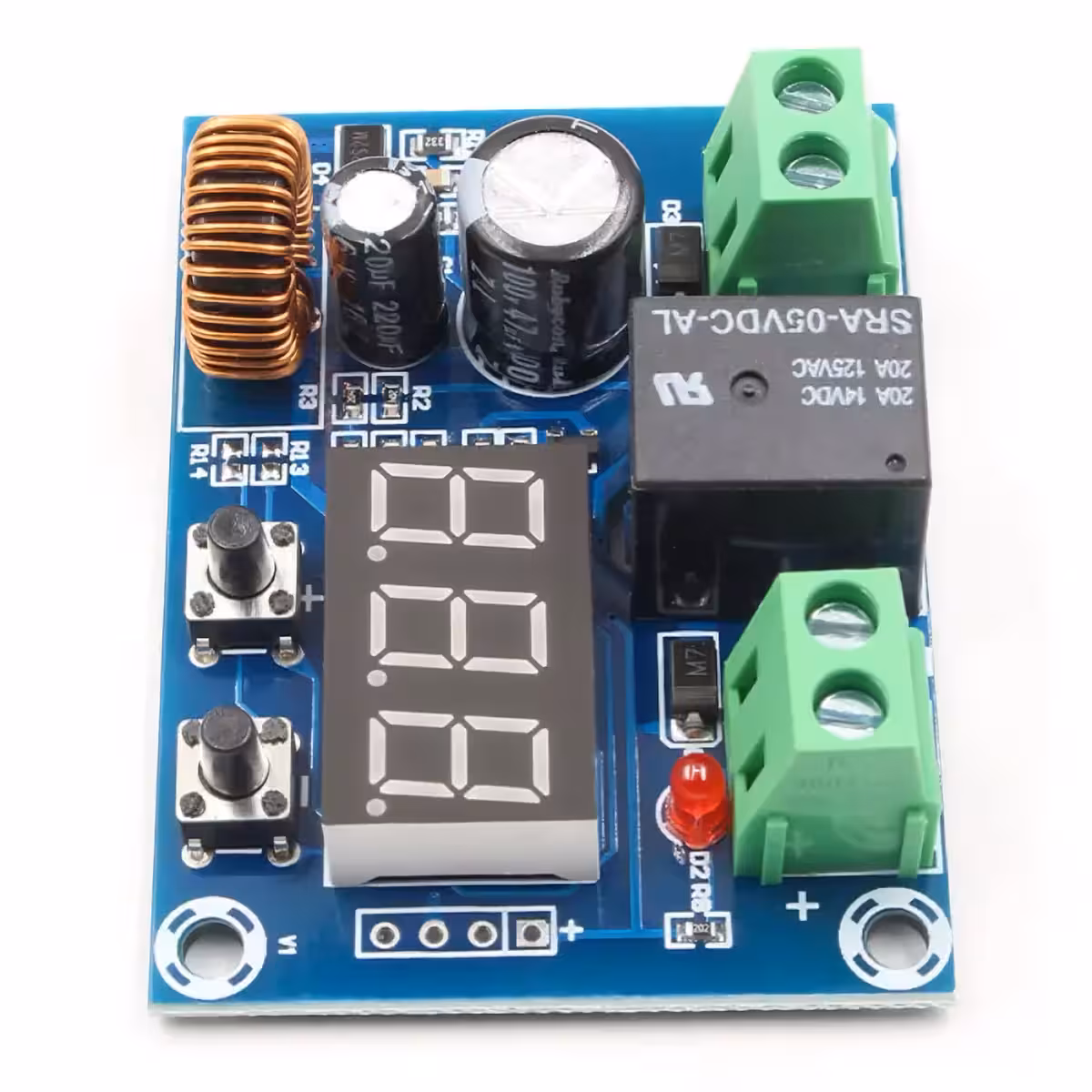

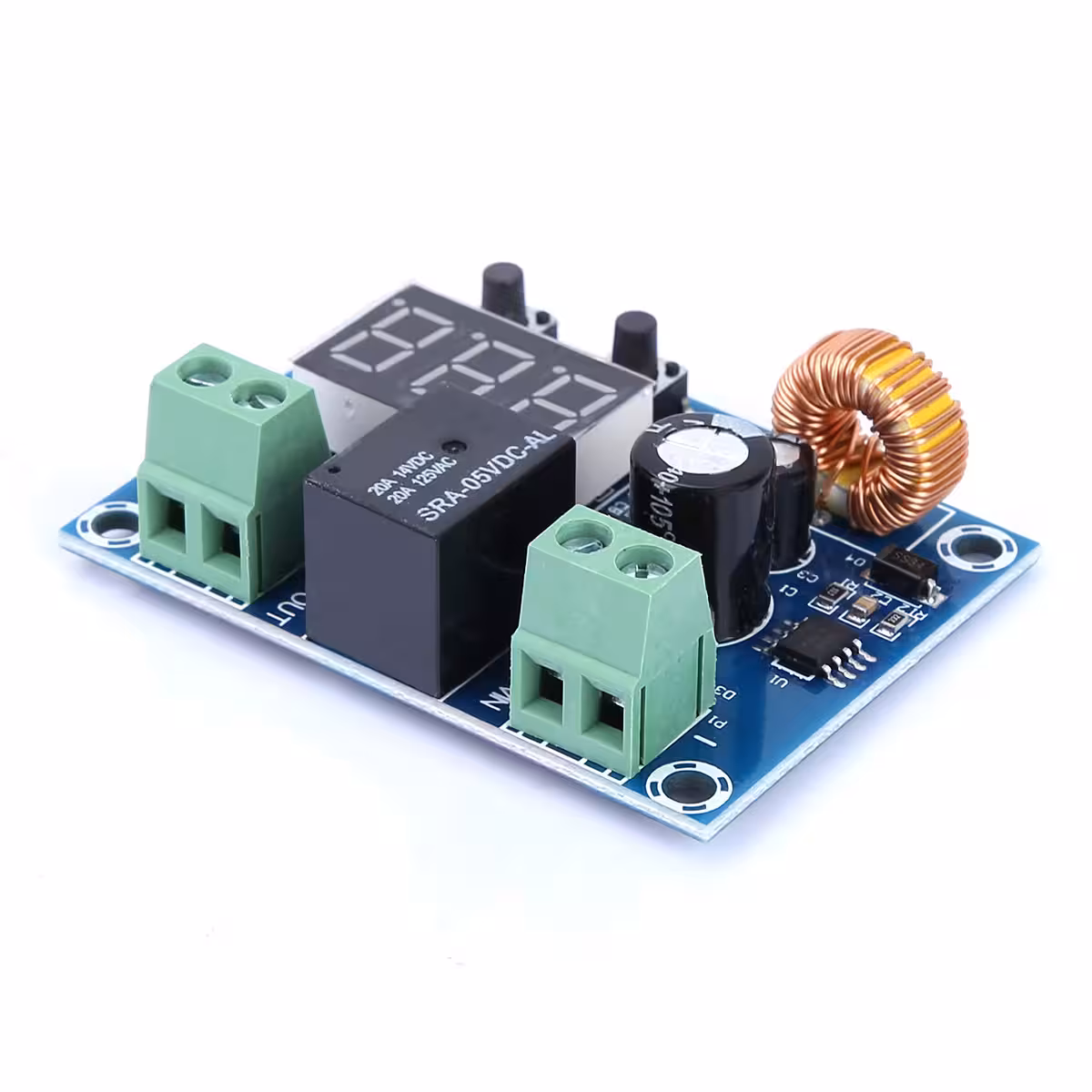

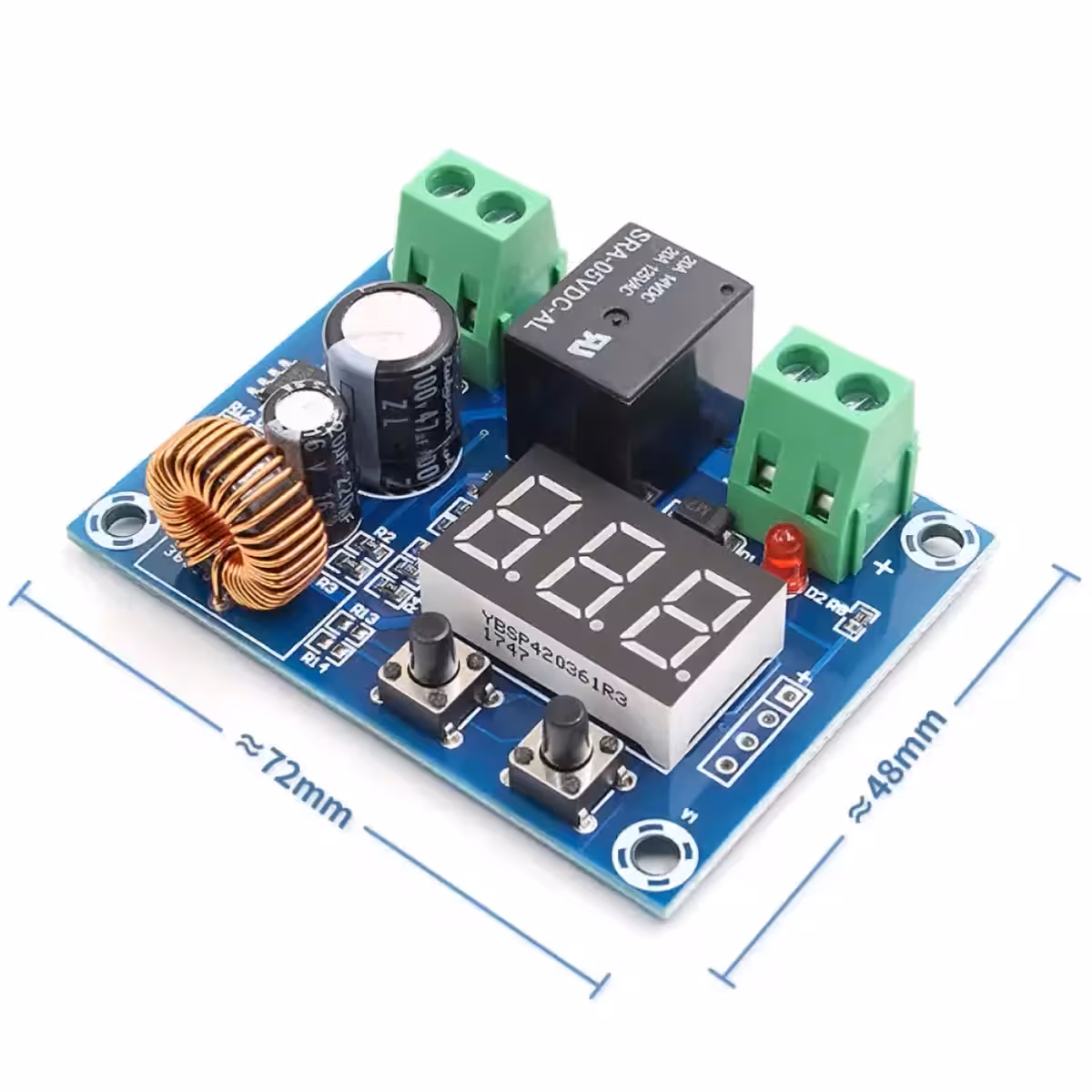

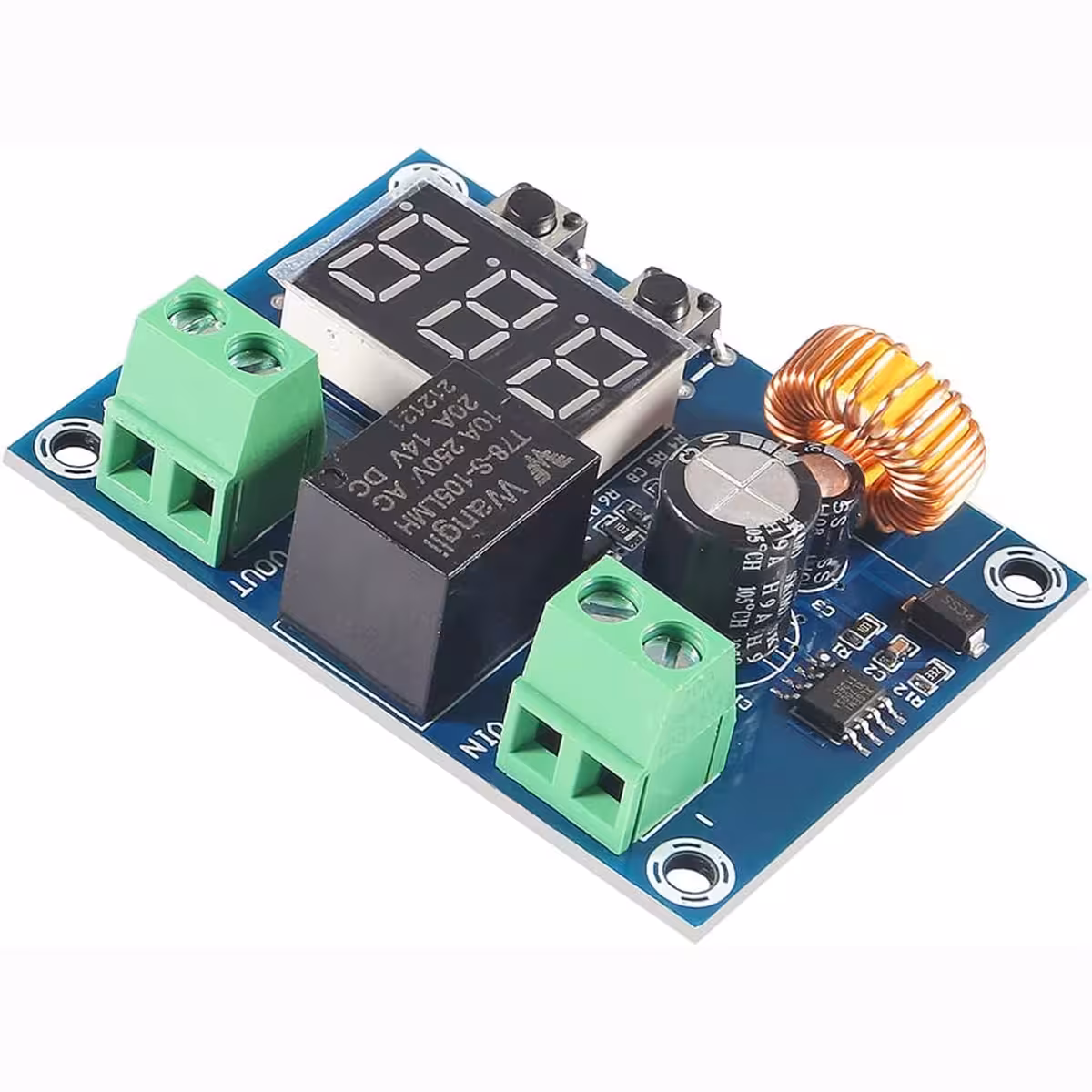

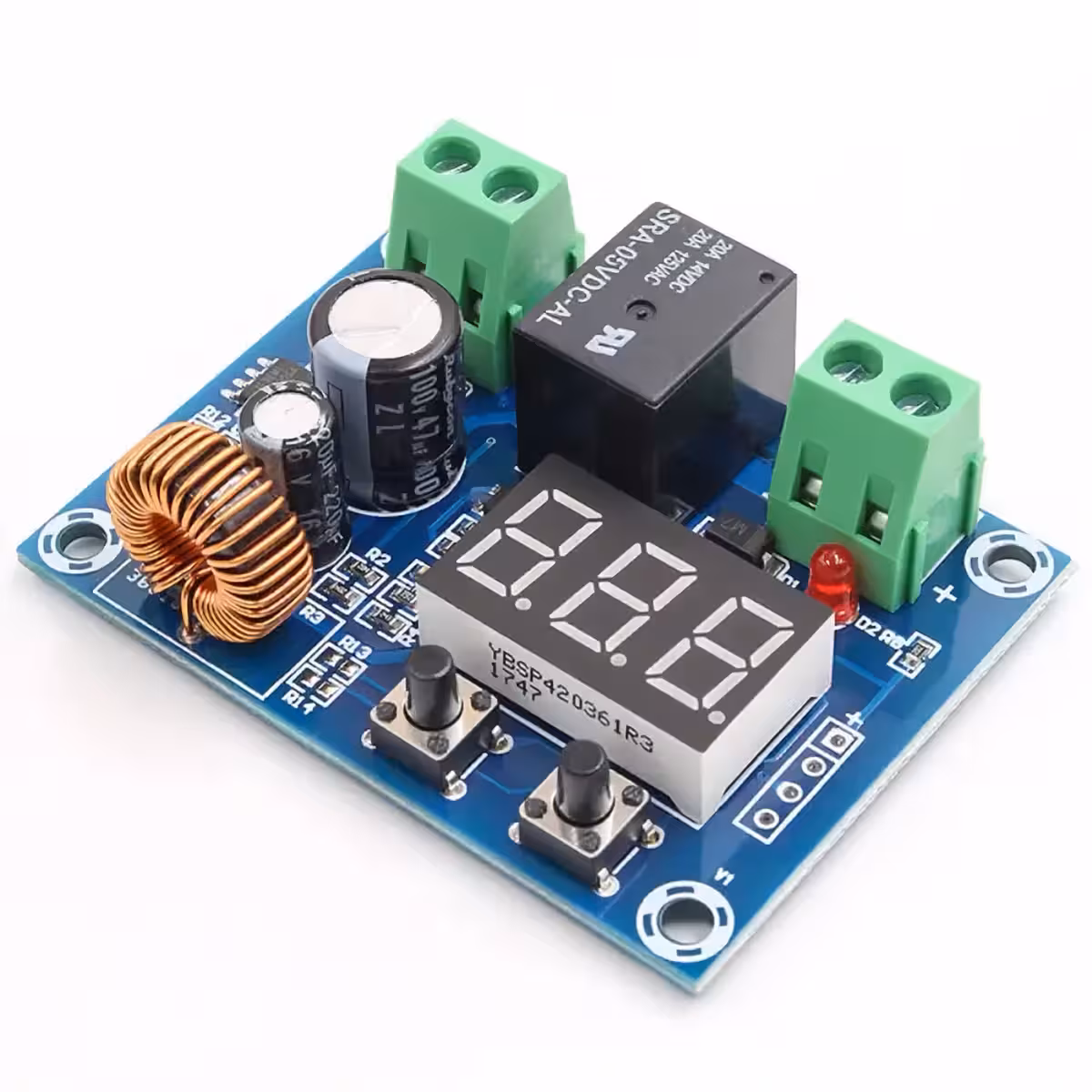

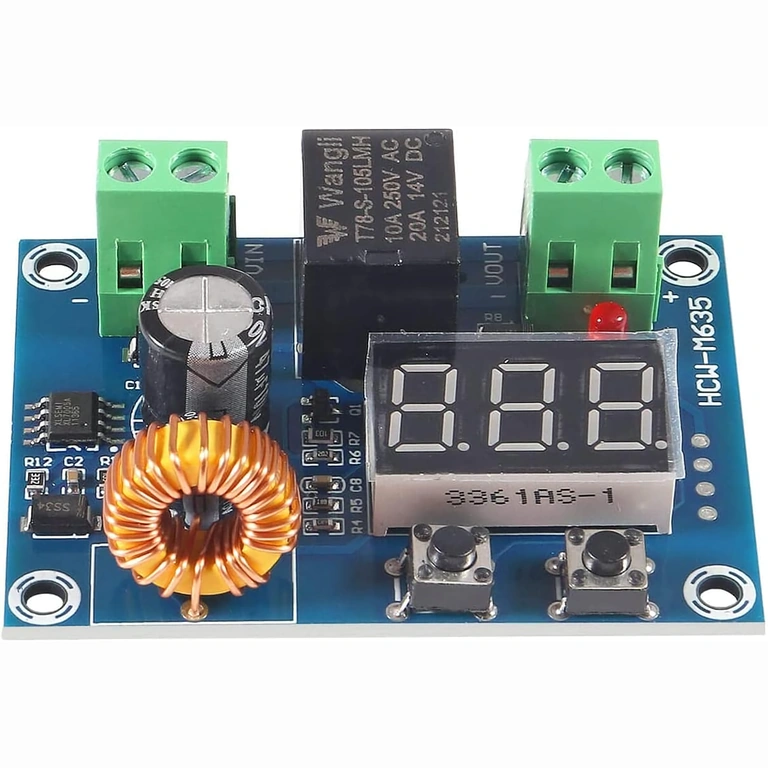

Batteribeskyttelsesmodul 12V–36V — automatisk afbrydelse og genindkobling
Et batteri, der aflades helt, mister ofte sin evne til at holde på strømmen fremover. Det er et klassisk problem i campingvogne, både, off-grid solcelleanlæg eller køretøjer, der står stille i længere tid — og man opdager det desværre ofte for sent. Dette modul til beskyttelse mod dybdeafladning griber ind, før skaden sker: Det afbryder automatisk strømmen til dine forbrugere, når spændingen falder under den valgte grænse, og genopretter forbindelsen, når spændingen er stabil igen.
Bemærk: Modulet transformerer ikke spændingen — udgangsspændingen er lig med indgangsspændingen. Den maksimale belastning er 10A.
Hvorfor vælge dette modul? (Nøglefordele):
- Fuldautomatisk drift — Auto Power-Off og Auto Reconnect fungerer uden manuel indgriben; perfekt til systemer, der står uden opsyn i længere tid.
- Præcis indstilling (0,1V) — Du kan indstille præcise værdier som 11,5V eller 22,8V. Dette er afgørende for LiFePO4- og Li-Ion-batterier, der kræver specifikke spændingsgrænser.
- Universel kompatibilitet (12V, 24V, 36V DC) — Samme modul kan bruges til alt fra bilbatterier til solcelleanlæg og Li-Ion-pakker uden behov for hardwareændringer.
- Konfigurerbar hysterese — Undgå at relæet “klikker” hurtigt frem og tilbage ved spændingsudsving; du bestemmer selv præcis, hvornår genindkobling skal ske.
- Lavt egetforbrug — Bruger under 1,5W, så det ikke dræner dit batteri unødigt.
Detaljer og ydeevne
Beskyttelsesmodulet benytter et kraftigt relæ styret af en dedikeret mikrocontroller, der løbende overvåger spændingen via VIN-terminalen. Når spændingen falder under den indstillede grænseværdi (med en præcision på 0,1V), afbryder relæet straks strømmen til forbrugeren, der er tilsluttet VOUT-terminalen. Automatisk genindkobling sker, når spændingen overstiger summen af afbrydelsesgrænsen og den konfigurerede hysterese. Med en maksimal belastning på 10A er modulet velegnet til en lang række DC-enheder som LED-bånd, mindre motorer, ladere og belysningssystemer.
| Parameter | Specifikation |
|---|---|
| Indgangsspænding | 12V – 36V DC |
| Udgangsspænding | Svarer til indgangsspænding |
| Maksimal strømstyrke | 10A |
| Spændingspræcision | 0,1V |
| Egetforbrug | Maks. 1,5W |
| Dimensioner | 57 × 42 × 19 mm |
| Vægt | 28g |
| Systemkompatibilitet | 12V, 24V, 36V DC |
| Anvendelse | Bil, solceller, akkumulatorer, DC-systemer |
Programmering og brug
- Forbind batteriets plus- og minuspol til modullets VIN-terminal (husk at overholde polariteten).
- Forbind din forbruger (f.eks. lampe eller motor) til VOUT-terminalen.
- Hold venstre knap nede for at indstille afbryderspændingen — juster med korte tryk til den ønskede værdi (f.eks. 11,5V for et 12V-batteri).
- Hold højre knap nede for at indstille hysterese-værdien (den ekstra spænding, der kræves for genindkobling, f.eks. 1V).
- Bekræft indstillingerne — relæet afbryder nu automatisk, når spændingen falder under grænsen, og genopretter forbindelsen, når spændingen er optimal igen.
Pakkens indhold
- 1x Batteribeskyttelsesmodul 12V–36V 10A
Ofte stillede spørgsmål
Er modulet kompatibelt med LiFePO4 og Li-Ion?
Ja, modulet fungerer med alle genopladelige batterityper med en nominel spænding mellem 12V og 36V, herunder LiFePO4, Li-Ion, AGM og bly-syre, da du manuelt kan indstille beskyttelsesgrænsen med 0,1V præcision.
Kan det bruges til off-grid solcelleanlæg?
Ja, det er ideelt til off-grid solcellesystemer, da det beskytter dit batteri mod dybdeafladning i perioder med lav energiproduktion.
Hvad sker der, hvis forbruget overstiger 10A?
Hvis du overskrider den maksimale belastning på 10A, kan det interne relæ tage skade. Ved større forbrugere anbefales det at bruge et eksternt effektrelæ, der styres af modullets udgangssignal.
Virker modulet til 24V eller 36V uden ændringer?
Ja, modulet understøtter naturligt indgangsspændinger fra 12V til 36V DC. Der kræves ingen hardwareændringer — du skal blot justere afbryderspændingen, så den passer til dit batteris nominelle spænding.
Gemmes indstillingerne ved strømsvigt?
Ja, de programmerede værdier for afbryderspænding og hysterese gemmes i en ikke-flygtig hukommelse og bevares, selv hvis strømmen afbrydes.
