BMS 16S 60V 30A – komplet beskyttelse til dit el-løbehjul
Batteriet i et el-løbehjul går sjældent i stykker fra den ene dag til den anden. Det nedbrydes gradvist – celle for celle – på grund af spændingsforskelle, gentagne overopladninger eller manglende beskyttelse mod kortslutning. Dette 16S 60V 30A BMS-modul stopper disse processer, før de udvikler sig til alvorlige problemer.
Bemærk: Printkortet fungerer med fælles port (common port) — opladning og afladning sker via de samme terminaler (B+ og P-). Kompatibelt udelukkende med batteripakker bestående af 16 serieforbundne Li-ion celler.
Hvorfor vælge denne model? (Nøglefordele):
- 4-i-1 beskyttelse — overvåger i realtid for overopladning, dybdeafladning, overstrøm og kortslutning uden behov for manuel indgriben.

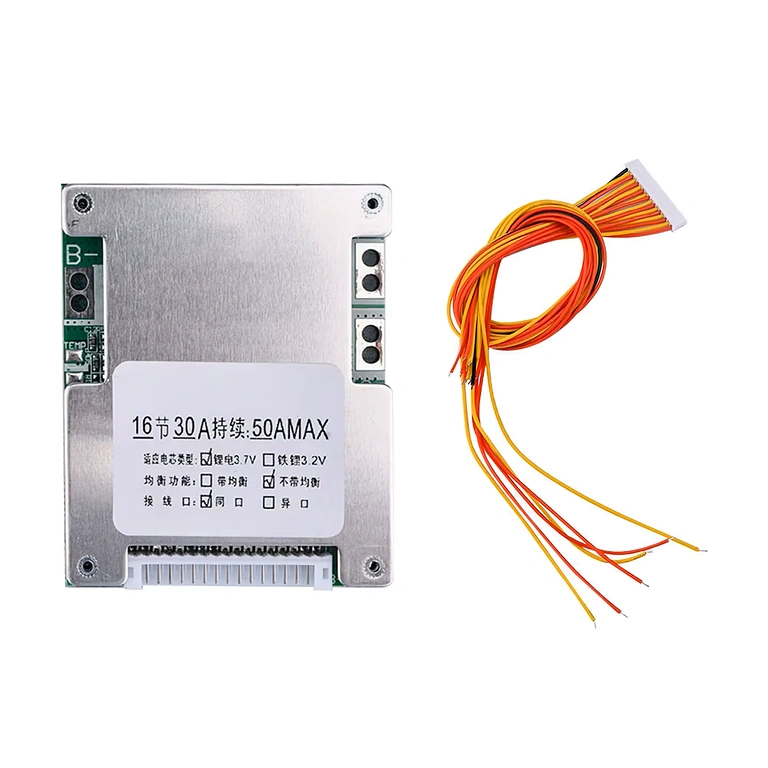

- Passiv cellebalancering — udligner spændingen under hver opladning, hvilket forhindrer ujævn slitage, der ellers kan reducere rækkevidden med 20–30% over tid.

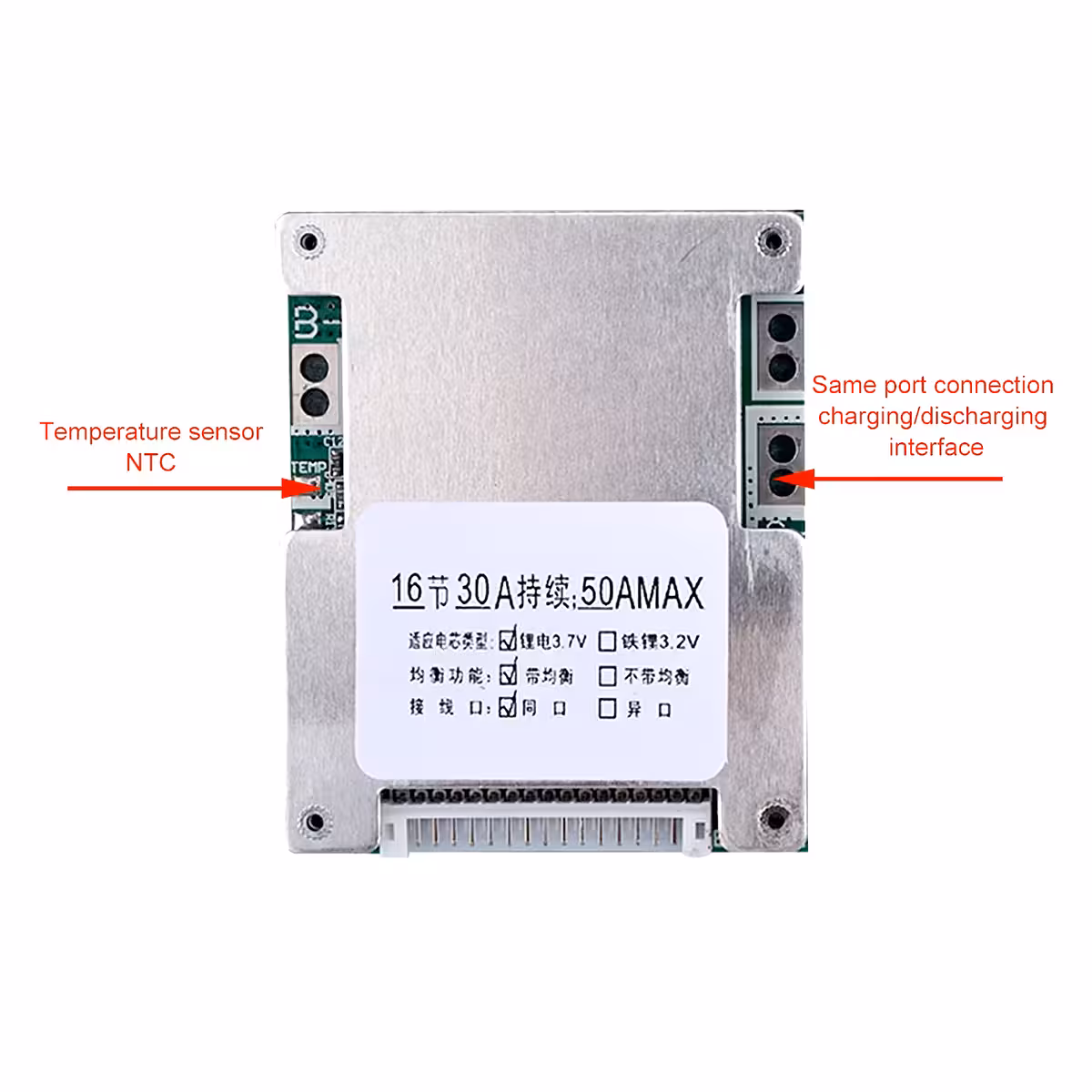

- Integreret temperatursensor — afbryder automatisk kredsløbet ved overophedning og genaktiverer det, når temperaturen er faldet til et sikkert niveau.
- 30A kontinuerlig, 50A peak — understøtter uden problemer motorer til el-løbehjul eller elcykler op til 2500W, også ved kraftig acceleration eller kørsel op ad bakke.
- Fælles port forenkler kabelføringen — ét sæt terminaler til både opladning og afladning, hvilket er ideelt til køretøjer uden dedikeret ladestik.
- Kompatibelt med gængse Li-ion kemier — fungerer med ternære celler, LiMn og LiCoO2 (3,7V nominel spænding) uden behov for modifikationer.
Detaljer og ydeevne

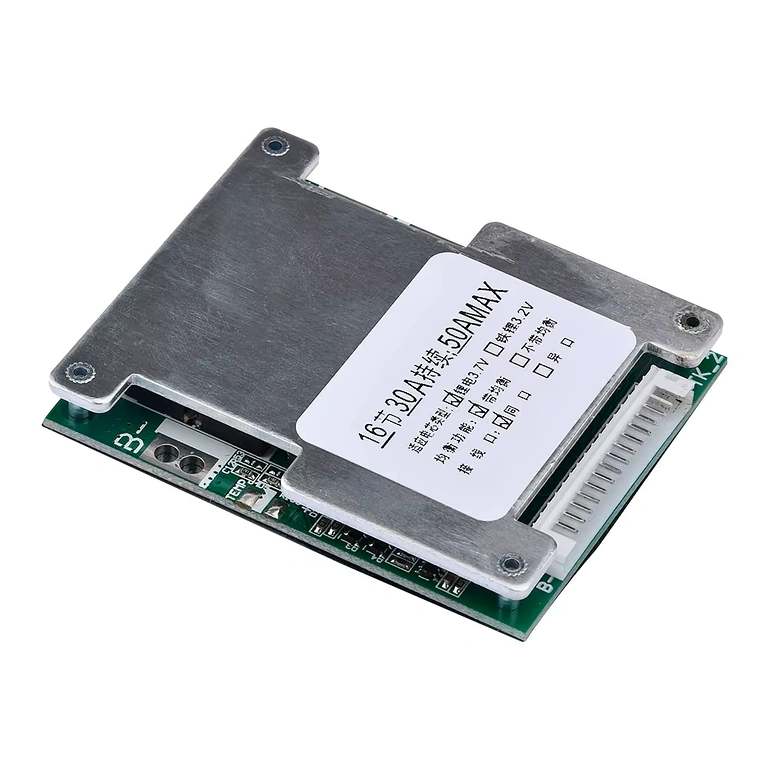

Modulet er bygget op omkring et beskyttelseskredsløb med kraftige MOSFETs, der er dimensioneret til at håndtere en kontinuerlig strøm på 30A og kortvarige peaks på op til 50A uden overophedning. Afbrydelsesgrænsen ved overopladning er 4,25V/celle, mens beskyttelsen mod dybdeafladning aktiveres ved 2,6V/celle — værdier der er kalibreret for at maksimere batteriets levetid. Den indbyggede passive balanceringsfunktion omfordeler energien mellem cellerne under opladning og korrigerer ubalancer, før de bliver permanente.
| Parameter | Værdi / Detalje |
|---|---|
| Model | BMS 16S 60V 30A (fælles port) |
| Konfiguration | 16 Li-ion celler i serie |
| Nominel spænding | 60V (op til 2500W) |
| Kontinuerlig afladningsstrøm | 30A |
| Peak afladningsstrøm | 50A |
| Maksimal ladestrøm | 30A |
| Overopladningsbeskyttelse | 4,25V / celle |
| Dybdeafladningsbeskyttelse | 2,6V / celle |
| Termisk beskyttelse | Ja, sensor inkluderet |
| Cellebalancering | Ja, passiv |
| Kompatibel kemi | Li-ion (ternær), LiMn, LiCoO2 (3,7V nominel) |
| Porttype | Fælles port (opladning + afladning via B+ og P-) |
Installationsvejledning

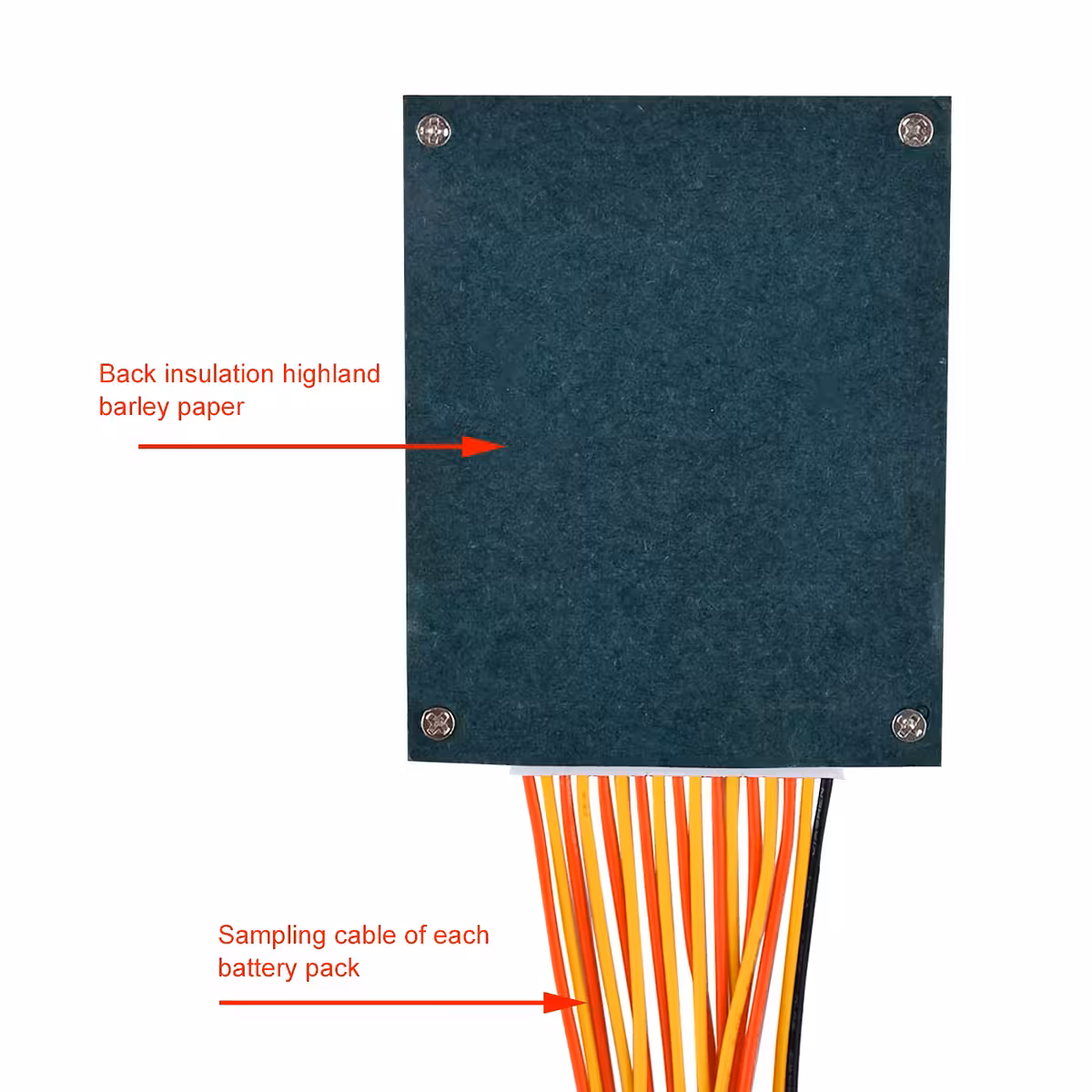

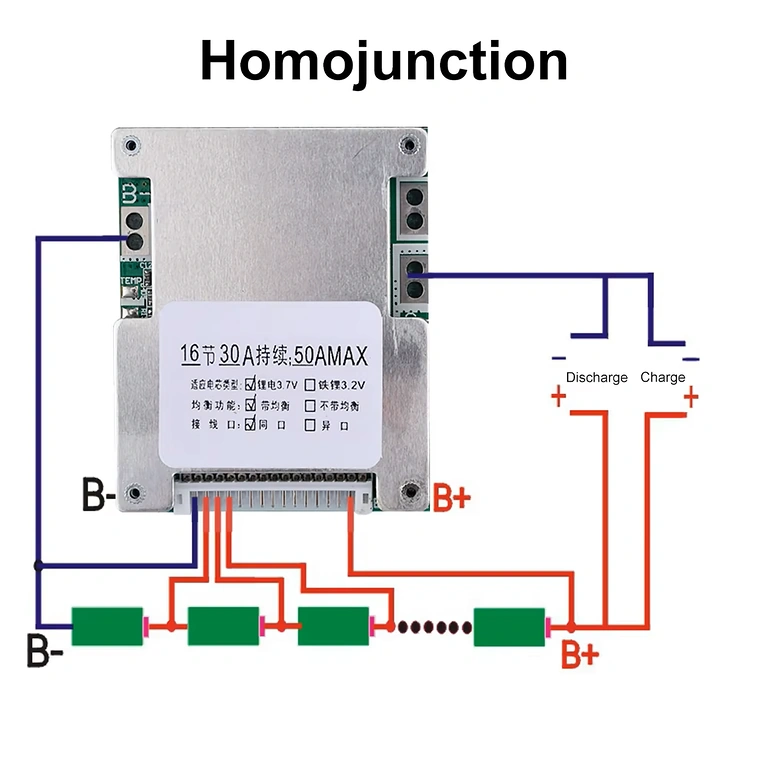

- Forbind overvågningskablerne (balancering) til hver af de 16 Li-ion celler i henhold til det medfølgende diagram.
- Svejs B- terminalen til batteripakkens minuspol.
- Tilslut balanceringstikket til BMS-printet.
- Forbind B+ til batteriets pluspol og P- til den fælles lade-/afladningsport.
- Kontroller udgangsspændingen med et multimeter før første ibrugtagning.
- Tilslut opladeren og overvåg de første 2–3 fulde ladecyklusser for at sikre korrekt initial balancering af cellerne.
Pakkens indhold

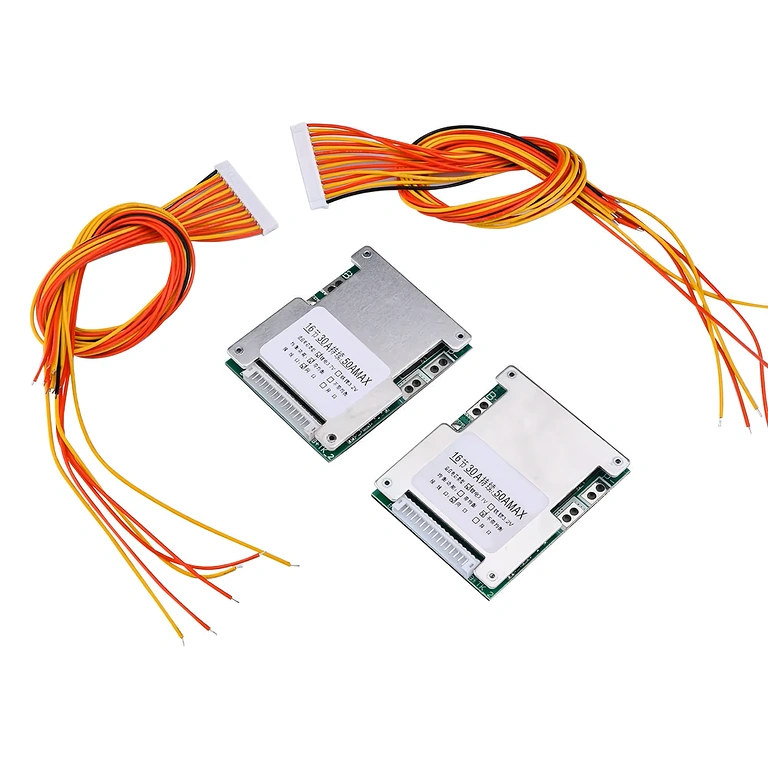

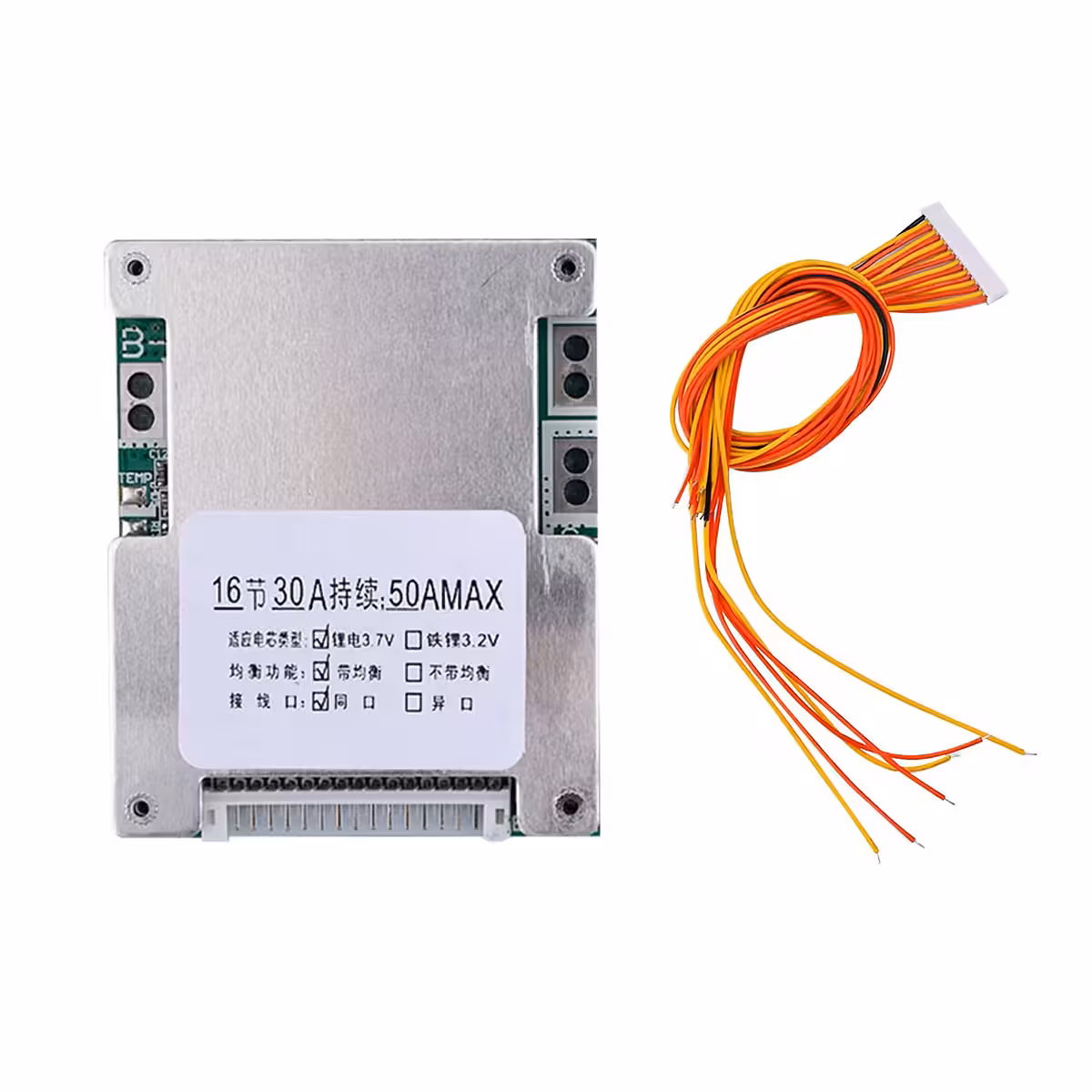

- 1 x BMS 16S 60V 30A printkort med fælles port
- 1 x Balanceringskabel til 16 celler
- 1 x Integreret temperatursensor
Ofte stillede spørgsmål
Kan jeg bruge dette BMS til et 13S eller 20S batteri?
Nej. Modulet er udelukkende designet til batteripakker med 16 serieforbundne Li-ion celler (16S). Brug med et andet antal celler kan beskadige både printkortet og batteriet.
Hvad betyder fælles port (common port)?
Det betyder, at du bruger de samme terminaler til både at oplade batteriet og til at forsyne motoren med strøm, hvilket gør installationen markant enklere.
Er det kompatibelt med LiFePO4?
Nej, denne model er konfigureret specifikt til Li-ion celler med en nominel spænding på 3,7V.
