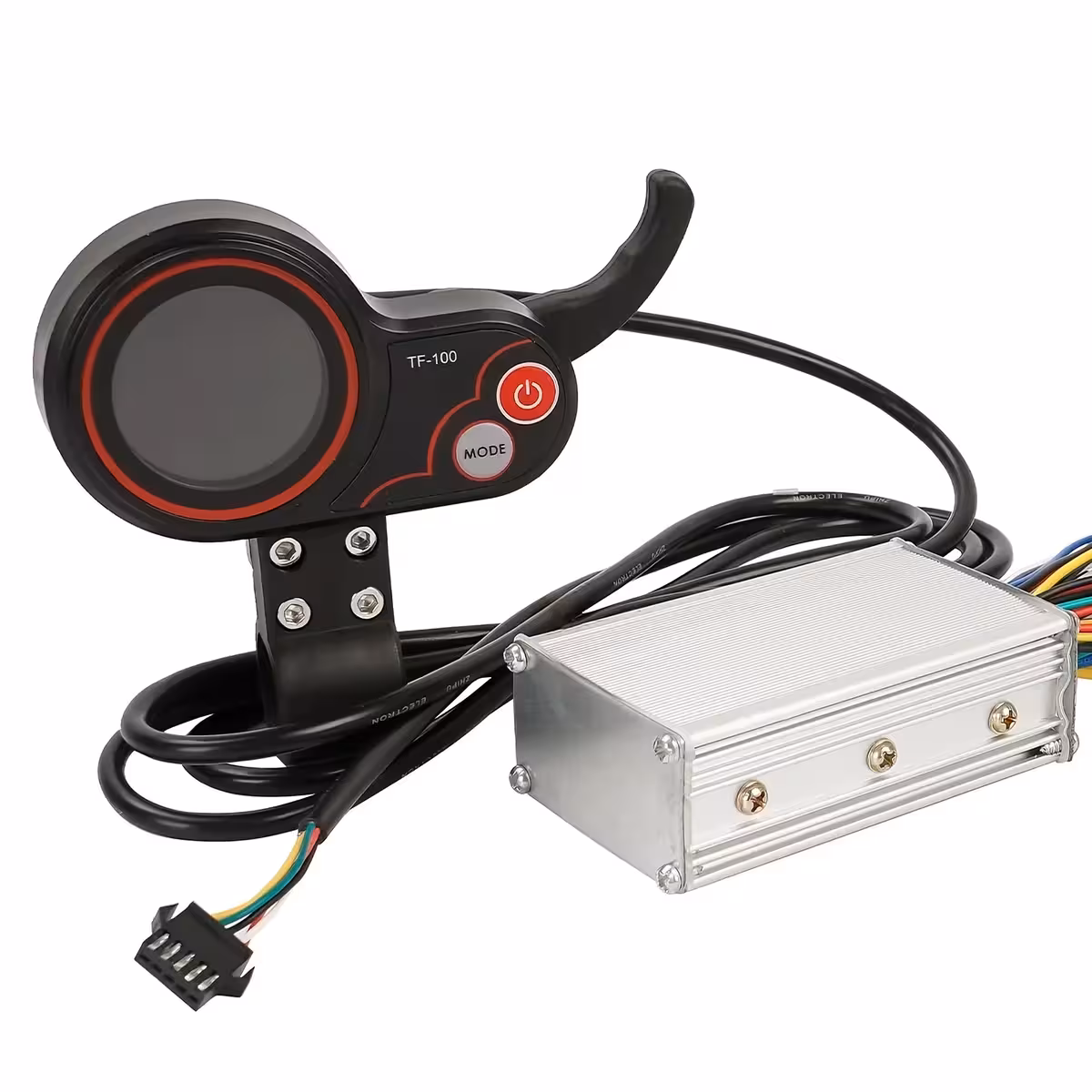

20A brushless controller med TF-100 display – den ultimative opgradering til dit el-løbehjul eller elcykel
Kører dit el-løbehjul ujævnt, reagerer det gamle display ikke længere, eller drømmer du bare om mere power? En kvalitets-controller er forskellen på en frustrerende køreoplevelse og en flydende tur. Dette 20A-kit understøtter spændinger på 24V, 36V og 48V samt motorer fra 350W til 1000W – det dækker stort set alle gængse konfigurationer på markedet.
Bemærk: Pakken indeholder både controller og TF-100 LCD-display. Kontrollér venligst stikforbindelsernes kompatibilitet med dit specifikke løbehjul, før du monterer.
Hvorfor vælge denne model? (Nøglefordele):
- Fleksibel kompatibilitet (24V / 36V / 48V) — fungerer med de mest udbredte batterityper uden behov for ændringer.
- Kraftfuld ydelse (350W–1000W) — en direkte erstatning for den originale controller på de fleste el-løbehjul og elcykler til bykørsel.
- Automatisk self-learning — registrerer og korrigerer automatisk motorens omdrejningsretning, så du undgår fejlforbindelser og beskadigelse af komponenter.
- TF-100 LCD-display inkluderet — få adgang til P-Settings med over 16 konfigurerbare parametre, fra strømbegrænsning til cruise control, direkte på det tydelige display.
- E-ABS & Low Level bremse — elektronisk, gradvis bremsning der skåner bremseklodserne og giver bedre kontrol i tæt trafik.
- Indbygget PAS-understøttelse — kompatibel med pedal-assist-systemer, hvilket gør den ideel til elcykler med kadencesensor.
- Elektrisk lås — integreret funktion til elektrisk låsning for øget sikkerhed mod uautoriseret brug.
Detaljer og ydeevne
Den avancerede brushless BLDC-arkitektur med understøttelse af Hall-sensorer (6-leder) sikrer en jævn motorgang ved alle hastigheder – uden ryk ved start eller overophedning ved konstant fart. Med den justerbare strømbegrænsning via P14 (1–20A) kan du tilpasse accelerationens aggressivitet til din vægt eller terrænet. Underspændingsbeskyttelsen (P15) forhindrer dybdeafladning af batteriet, hvilket forlænger levetiden på din batteripakke markant.
| Parameter | Værdi / Detalje |
|---|---|
| Kompatibel spænding | 24V / 36V / 48V |
| Understøttet motoreffekt | 350W / 500W / 800W / 1000W |
| Nominel strømstyrke | 20A |
| Motortype | Brushless (BLDC) |
| Hall-sensorer | Ja – 6-leder |
| Display inkluderet | LCD TF-100 |
| Elektronisk bremsning | E-ABS + Low Level bremse |
| Pedal Assist System (PAS) | Ja |
| Self-learning | Ja – automatisk |
| Cruise Control | Ja (P17) |
| Lys + Horn | Integreret styring via controller |
| Elektrisk lås | Ja |
| Kommunikationsprotokol | Konfigurerbar (P20) |
| Køretøjskompatibilitet | El-løbehjul / Elcykel |
Programmering og brug
Med TF-100 displayet kan du nemt foretage avancerede indstillinger direkte fra styret. For at tilgå P-Settings menuen, skal du holde Power + Mode nede samtidigt i 2–3 sekunder.
| Parameter | Beskrivelse |
|---|---|
| P01 | Skærmens lysstyrke (1–3) |
| P02 | Enhed: KM/t eller MPH |
| P03 | Systemspænding (36V / 48V / 52V) |
| P04 | Auto-sleep (0–60 min) |
| P06 | Hjulstørrelse |
| P07 | Antal magneter i motor |
| P09 | Starttilstand: øjeblikkelig / kick-start |
| P10 | Køretilstand |
| P11 | Følsomhed for elektronisk bremse |
| P12 | Accelerationsniveau (0–5) |
| P14 | Strømbegrænsning (1–20A) |
| P15 | Underspændingsbeskyttelse |
| P17 | Cruise control |
| P18 | Hastighedskalibrering |
| P19 | Gear-indstillinger |
| P20 | Kommunikationsprotokol |
Følg disse trin for korrekt montering af controlleren:
- Tilslut faseledningerne ved at matche farverne (samme farve på controller og motor).
- Tilslut batteriet: rød = (+), sort = (–).
- Tilslut gashåndtaget (throttle) og den elektriske lås.
- Tilslut Hall-ledningerne, hvis din motor er udstyret med Hall-sensorer.
- Saml self-learning ledningerne for at detektere omdrejningsretningen:
- Hvis hjulet kører korrekt → afbryd self-learning ledningerne.
- Hvis hjulet kører baglæns → hold ledningerne samlet, indtil retningen skifter automatisk.
- Tilslut øvrige funktioner (lys, horn, bremse, PAS) efter behov.
Pakkens indhold
- 1x 20A Brushless controller (24V / 36V / 48V)
- 1x TF-100 LCD-display
Ofte stillede spørgsmål
Virker den til min 500W / 36V motor?
Ja. Controlleren understøtter brushless-motorer mellem 350W og 1000W ved 24V, 36V og 48V. Husk at kontrollere, at stikkene passer til din model før montering.
Hvad sker der, hvis jeg forbinder faseledningerne forkert?
Takket være self-learning funktionen registreres omdrejningsretningen automatisk. Hvis motoren kører baglæns, skal du blot følge self-learning proceduren beskrevet ovenfor – der er ingen risiko for at beskadige komponenterne.
Følger TF-100 displayet med, eller skal det købes separat?
Det er inkluderet i pakken. Du modtager både controlleren og TF-100 LCD-displayet samlet, klar til installation.
Kan den monteres på en elcykel?
Ja. Den fungerer på alle elcykler med en kompatibel brushless BLDC-motor. Den indbyggede PAS-understøttelse gør den særligt velegnet til elcykler med kadencesensor.
Hvordan indstiller jeg batterispændingen i TF-100?
Gå til P-Settings menuen (hold Power + Mode nede i 2–3 sekunder) og juster parameter P03 til din batterispænding: 36V, 48V eller 52V.
