DC-DC Laboratorstrømforsyning 30V 4A Step-Up/Down – Fuld kontrol over spænding og strøm i et kompakt modul
Arbejder du på et elektronikprojekt, hvor du har brug for forskellige spændingsniveauer undervejs? Eller vil du kunne strømføde kredsløb med varierende krav uden at skulle skifte strømforsyning hele tiden? Denne buck-boost konverter giver dig præcis den spænding, du har brug for mellem 0,5V og 30V, med en stabil strømstyrke på 3A — alt sammen samlet i et kompakt modul på kun 79 mm.
Bemærk: En stabil kontinuerlig strømstyrke på 3A er garanteret. Op til 4A er muligt ved brug af aktiv køling (ekstern blæser anbefales). Den maksimale effekt uden blæser er 35W; med aktiv køling kan modulet levere op til 50W.
Hvorfor vælge dette modul? (Fordele):
- Step-Up og Step-Down i samme modul — Du kan både øge og sænke spændingen i forhold til indgangsspændingen uden ekstra moduler, hvilket dækker alle behov fra 0,5V til 30V.
- Præcist display med 0,01V og 0,001A opløsning — Se præcis hvad du leverer. Du kan desuden overvåge effekt (W), kapacitet (Ah) og tid (h) i realtid.
- 7 aktive beskyttelsesfunktioner — Beskyttelse mod underspænding, overspænding, overstrøm, overeffekt, overkapacitet, tidsudløb og overophedning; udgangen afbrydes automatisk ved kritiske fejl.
- Høj effektivitet (~88%) — Mindre varmetab betyder, at modulet holder sig køligt i længere tid. Ved 35W uden blæser er driften stabil under normale forhold.
- Direkte kalibrering via menuen — Hvis dit multimeter viser en lille afvigelse, kan du nemt korrigere spændings- og strømværdierne direkte i menuen uden brug af eksterne værktøjer.
- Ideel til Arduino, Raspberry Pi og 3,3V–5V kredsløb — Indstil spændingen præcist, før du tilslutter dit udstyr, og undgå risikoen for at brænde komponenter af.
Detaljer og ydeevne
Modulet accepterer en indgangsspænding på 5V til 30V DC, men for at opnå maksimal effekt kræves minimum 8V på indgangen. Ved 5V er den tilgængelige effekt begrænset til ca. 15W. Den avancerede buck-boost topologi gør det muligt at fungere uanset om den ønskede udgangsspænding er lavere eller højere end indgangsspændingen. Underspændingsbeskyttelsen (LUP) er som standard sat til 4,8V, hvilket sikrer, at udgangen afbrydes automatisk, hvis forsyningskilden bliver for svag.
| Parameter | Værdi / Detalje |
|---|---|
| Indgangsspænding | 5,0 – 30 V DC |
| Udgangsspænding | 0,5 – 30 V DC, præcist justerbar |
| Udgangsstrøm | 3A kontinuerlig stabil; op til 4A med aktiv køling |
| Udgangseffekt | 35W (passiv køling) / op til 50W (med blæser) |
| Displayopløsning (spænding) | 0,01 V |
| Displayopløsning (strøm) | 0,001 A |
| Konverteringseffektivitet | ~88% |
| Indbyggede beskyttelser | Underspænding (LUP), overspænding (OUP), overstrøm (OCP), overeffekt (OPP), overkapacitet (OAP), tidsudløb (OHP), overophedning (OTP) |
| Konvertertype | DC-DC Step-Up / Step-Down (Buck-Boost) |

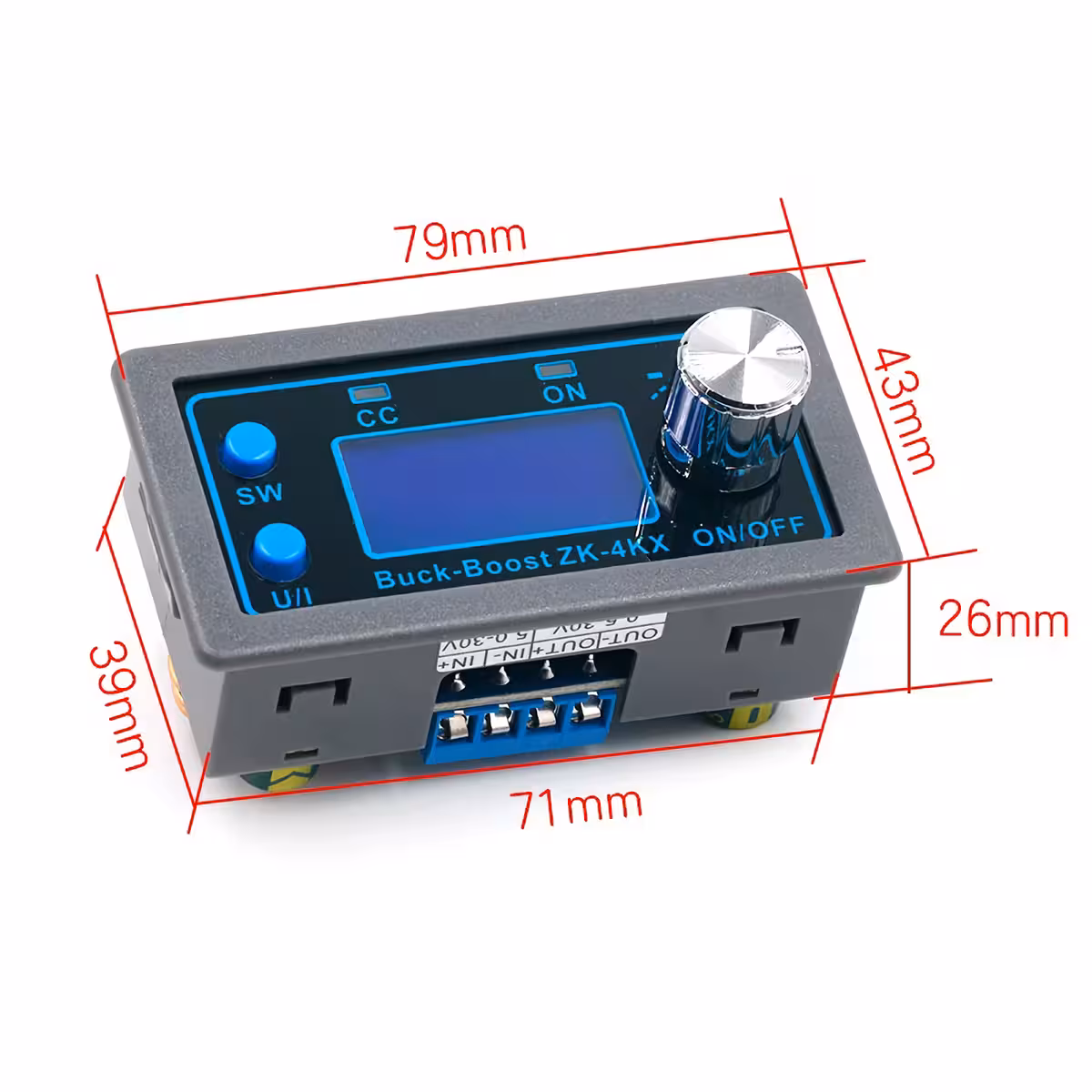

| Dimensioner | 79 × 43 × 26 mm |
Betjeningsvejledning

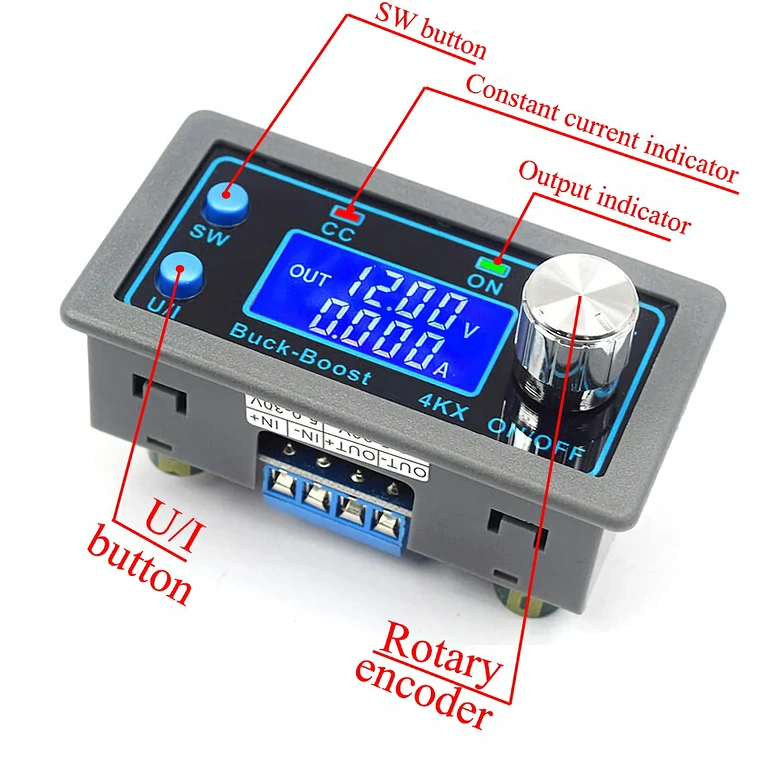

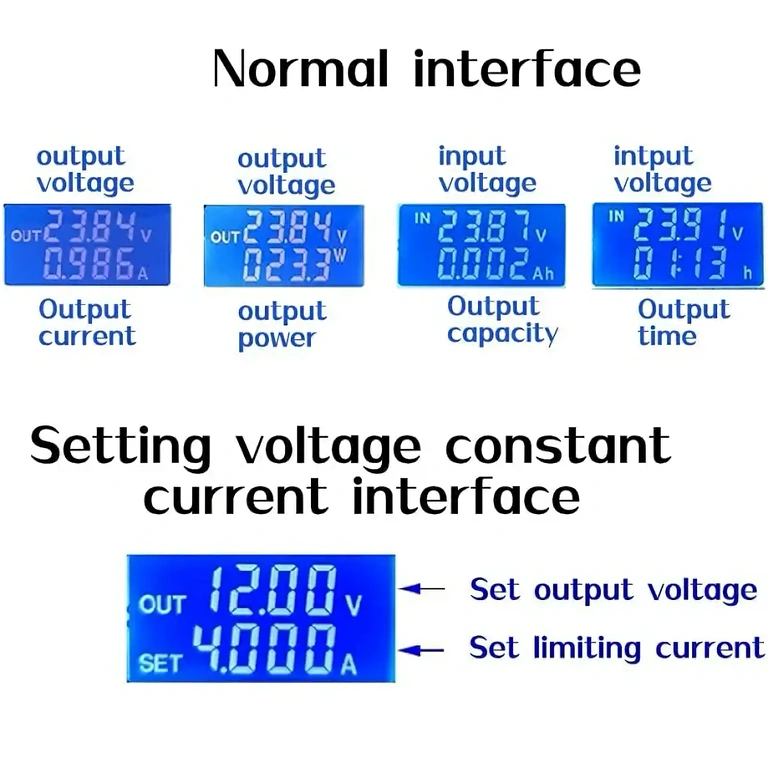

- Skift visning: I normal tilstand trykkes på SW-knappen for at skifte mellem visning af spænding (V), strøm (A), effekt (W), kapacitet (Ah) og tid (h). Hold SW nede for at skifte mellem indgangsspænding (IN) og udgangsspænding (OUT).
- Indstilling af udgangsspænding: Tryk på U/I-knappen for at gå til spændingsindstilling. Det aktive ciffer blinker. Drej på encoderen for at justere værdien. Tryk kort på encoderen for at vælge et andet ciffer. Tryk to gange på U/I eller vent 10 sekunder for at gemme og afslutte.
- Indstilling af maksimal strømstyrke: Fra normal tilstand trykkes på U/I for at få adgang til strømindstillingen. Juster værdien med encoderen på samme måde som ved spænding.
- Konfiguration af opstartstilstand: Hold U/I-knappen nede for at vælge, om udgangen skal være tændt (OPEN ON) eller slukket (OPEN OFF), når modulet får strøm.

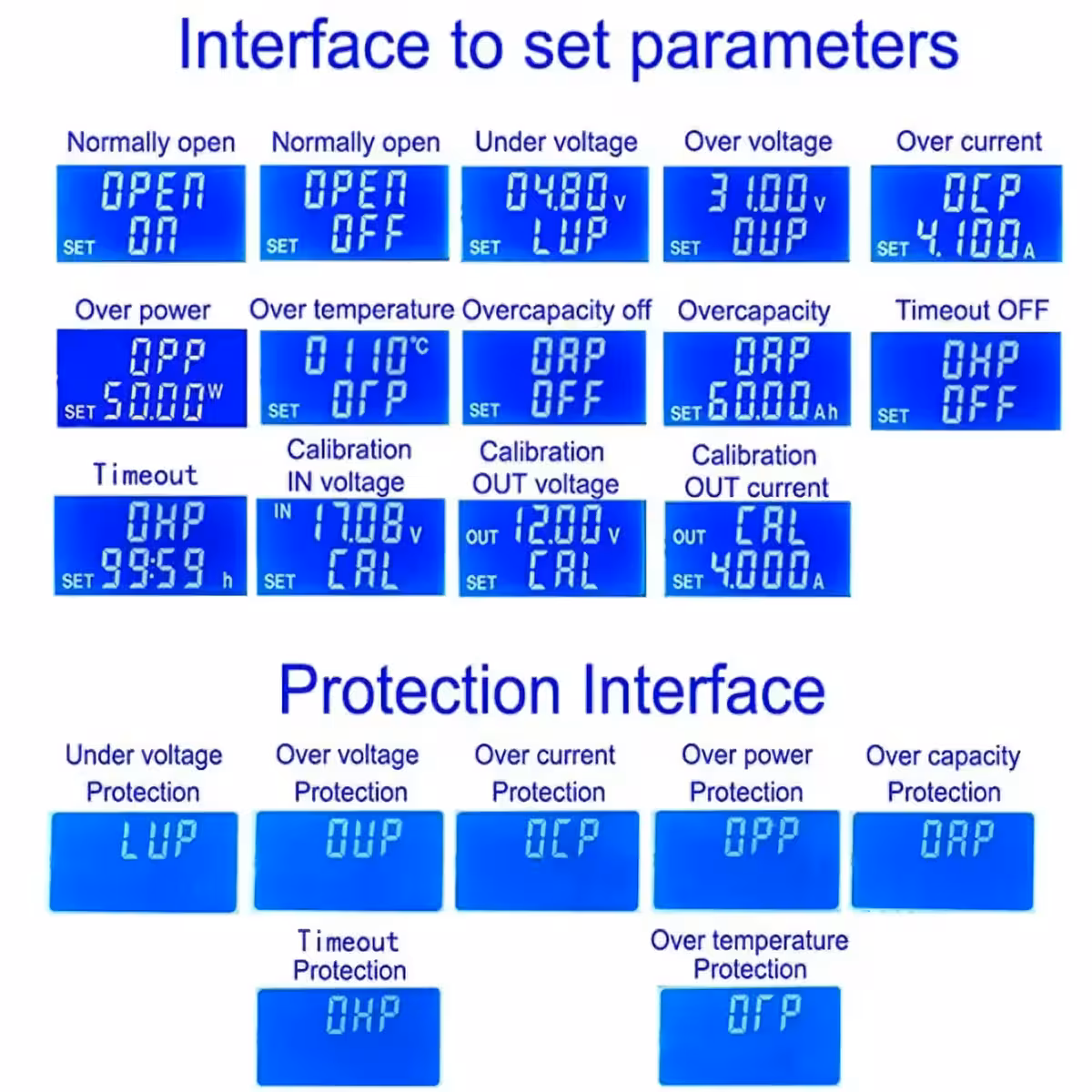

- Beskyttelsesindstillinger: Hold U/I nede for at åbne menuen for beskyttelsesfunktioner. Brug SW til at vælge mellem LUP, OUP, OCP, OPP, OAP, OHP eller OTP. Juster grænseværdierne og aktivér/deaktivér hver funktion individuelt.
- Kalibrering: Tryk på U/I for at tilgå kalibreringsmenuen (CAL). Her kan du kalibrere indgangsspænding, udgangsspænding og strømstyrke ved hjælp af et eksternt multimeter for maksimal præcision.
Pakkens indhold
- 1 × DC-DC Step-Up/Down konvertermodul 30V 4A
Ofte stillede spørgsmål
Kan jeg bruge dette modul som strømforsyning til Arduino eller Raspberry Pi?
Ja, absolut. Modulet leverer stabile spændinger mellem 0,5V og 30V, herunder de gængse 3,3V og 5V. Indstil blot den korrekte spænding, før du tilslutter dit udstyr, så er du sikret mod overspænding.
Er en blæser nødvendig?
Ikke ved normal brug. Ved belastninger under 35W og 3A er passiv køling tilstrækkelig. Hvis du arbejder ved 4A eller over længere tid ved høj belastning, anbefales en ekstern blæser for at undgå, at OTP-beskyttelsen (overophedning) afbryder strømmen.
Virker det både som Step-Up og Step-Down?
Ja. Buck-boost topologien gør det muligt at både øge og sænke spændingen. Du kan f.eks. få både 5V og 24V ud fra en 12V strømkilde uden at skulle skifte modul.
Hvad sker der, hvis indgangsspændingen falder under 4,8V?
LUP-beskyttelsen afbryder automatisk udgangen. Standardgrænsen er 4,8V, men denne kan justeres i menuen alt efter din strømkilde.
Kan jeg selv kalibrere modulet?
Ja. Via CAL-funktionen i menuen kan du justere de viste værdier for indgangsspænding, udgangsspænding og strømstyrke, så de matcher dit eget kalibrerede multimeter.
