BMS 2S 20A med Balancering til Li-Ion Batteripakker 7,4V (sæt med 2 stk.)
Generel beskrivelse
Sættet består af 2 BMS 2S 20A boards (7,4V nominal / 8,4V fuld) med balanceringsfunktion, designet til beskyttelse og styring af Li-Ion batteripakker (inklusive 18650 og 26650). Tilbyder fuld beskyttelse: overopladning, overafladning, overstrøm, kortslutning og automatisk nulstilling. Kompakte dimensioner, ideelle til DIY-projekter og bærbart udstyr.
Hovedfordele
Aktiv balancering — udligner celle-spændinger under opladning for længere levetid.
Fuld beskyttelse — Over-Charge, Over-Discharge, Over-Current og Short-Circuit (resettable).
Bred kompatibilitet — understøtter 18650, 26650 og Li-Po celler på 3,7/4,2V.
Kompakt konstruktion — perfekt til små værktøjer, DIY-projekter, power packs og mobile systemer.
Nem tilslutning — klare punkter til forbindelse: 0V, 4,2V, 8,4V samt udgangsterminaler +/−.

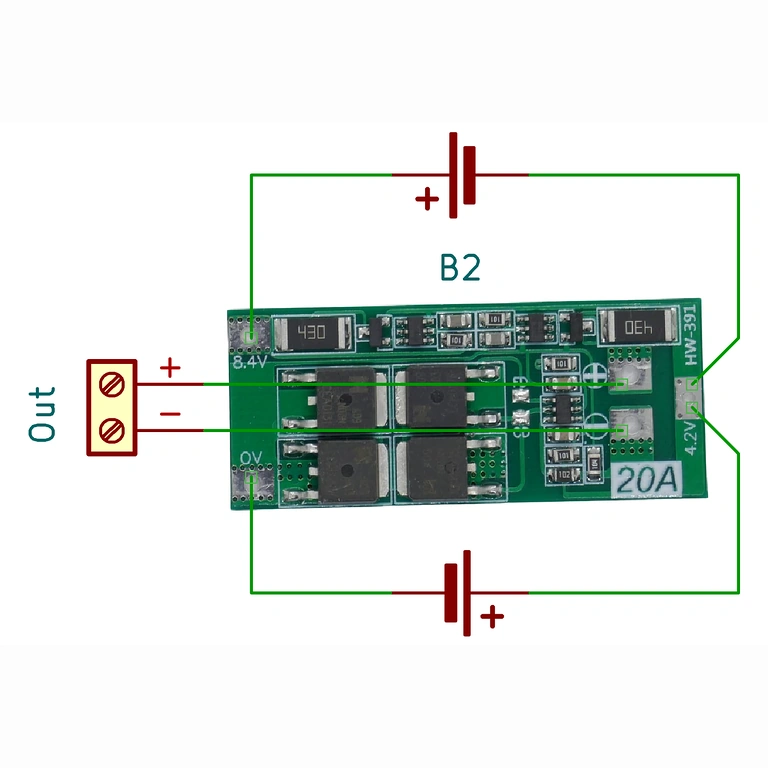

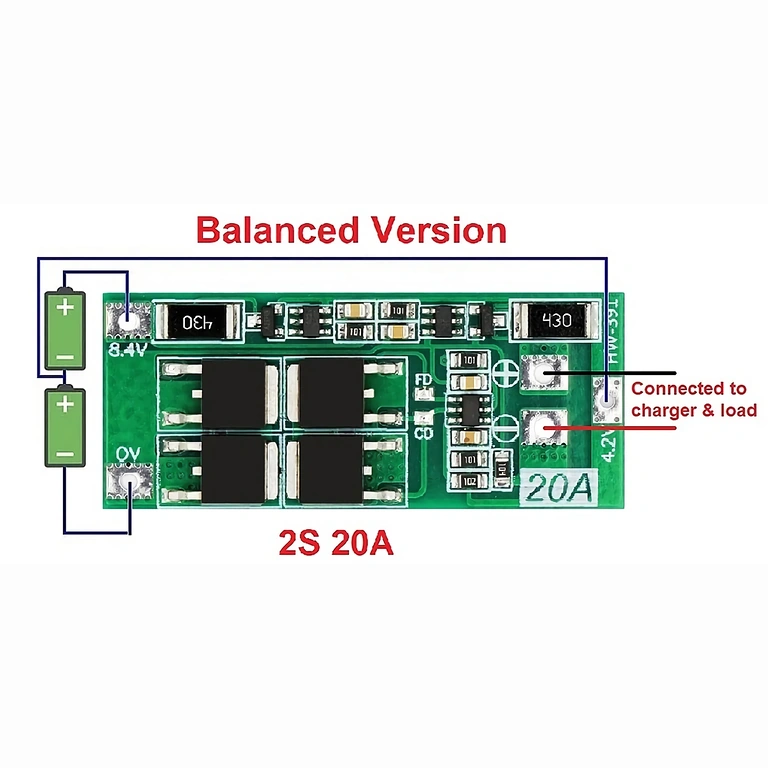

Korrekt tilslutning
Tilslut batterierne som følger:
Cell 1: 0V (−) → 4,2V (+)
Cell 2: 4,2V (−) → 8,4V (+)
Endelig udgang er tilgængelig på + og − terminalerne inde på boardet.
Advarsel: Ved første tilslutning skal batteriet oplades for at aktivere udgangen. Bland ikke batterier med meget forskellig kapacitet eller intern modstand.
Tekniske specifikationer
Egenskab
Værdi
Type
BMS 2S modul med balancering
Nominal spænding
7,4V (2 × 3,7V)
Opladningsspænding
8,4V – 9,0V
Overopladningsbeskyttelse
> 4,3V
Overafladningsbeskyttelse
< 2,3–2,5V
Overstrømsbeskyttelse
25A
Anbefalet kontinuerlig strøm
20A (kan kræve kølelegeme)
Kortslutning
Ja, resettable (~200ms)
Begrænset opladningsstrøm
10A

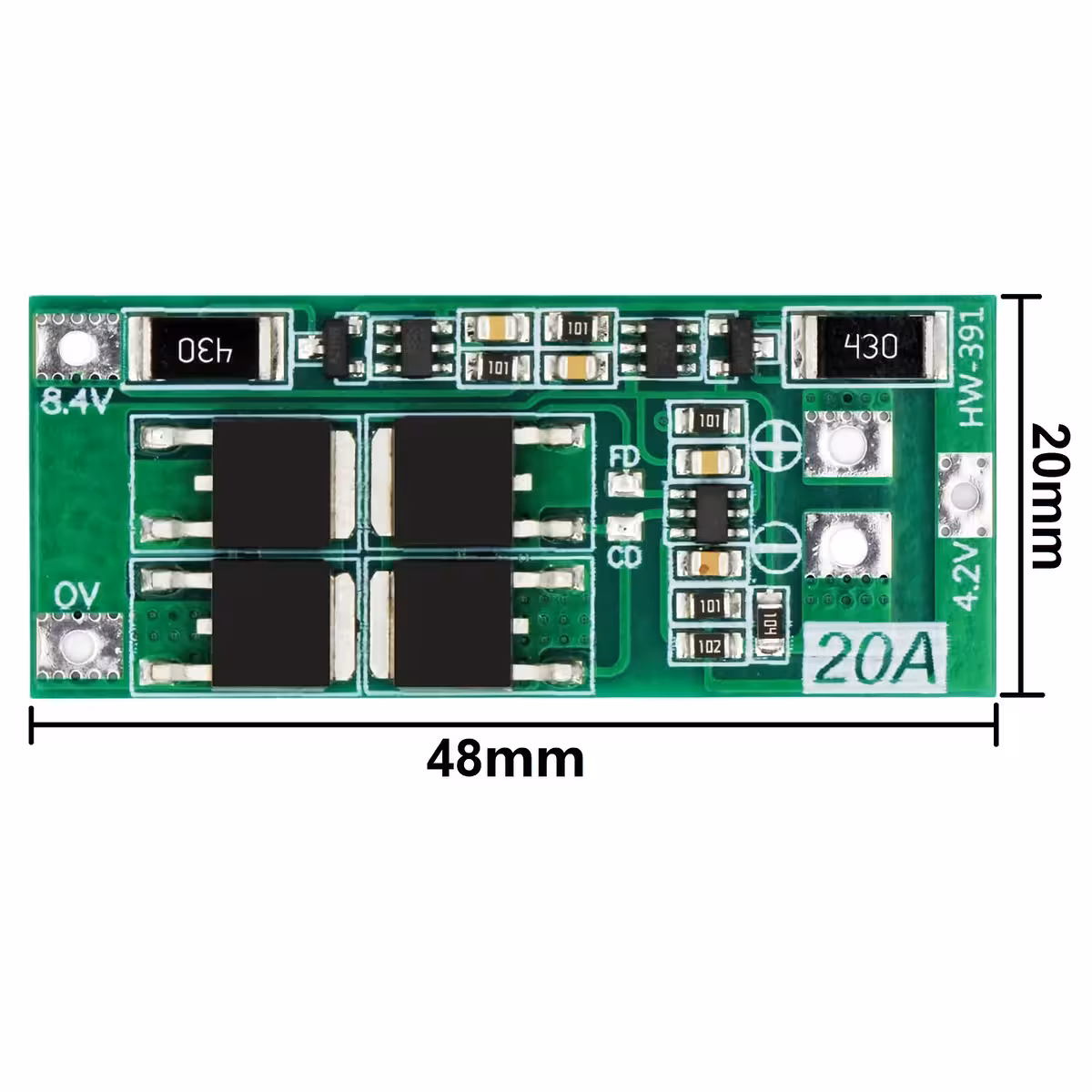

Dimensioner
48 × 20 × 3,4 mm
Balanceringsfunktion
“430” modstand opvarmes under opladning — normalt
Opladning og brug
Anbefalet opladning: 8,4–9,0V.
BMS begrænser automatisk opladningsstrømmen til 10A.
Ved høj belastning skal der sikres korrekt køling eller reduceres strømmen.
Ideel til applikationer op til 50W eller resistive belastninger under 168W.
Kompatibilitet & anvendelser
Velegnet til:
Li-Ion 2S batteripakker (DIY, paneler, power packs)
Små elværktøjer og robotprojekter
Bærbart udstyr og modificerede systemer med 18650/26650/LiPo
Sikkerhed og gode praksisser
Bland ikke en god celle med en dårlig.
Følg polariteterne 0V / 4,2V / 8,4V som vist i diagrammet.
Ved første tilslutning skal pakken oplades for at aktivere udgangen.
Pakkens indhold
Sæt 2 stk. × BMS 2S 20A — Balanceringsversion (48×20×3,4mm), ideel til 7,4V Li-Ion batteripakker med avanceret beskyttelse og balancering.
