BMS 1S 10A modul – komplet beskyttelse til 18650 Li-ion og LiPo batterier i dine DIY-projekter
Er du ved at bygge en powerbank, renovere en batteripakke eller integrere en 18650-celle i et custom-design? Uden et BMS-modul mellem cellen og dit kredsløb risikerer du, at en kortslutning eller dybdeafladning ødelægger dit batteri på få sekunder. Dette sæt med 6 stk. 1S BMS-moduler er den kompakte og pålidelige løsning, der er klar til direkte integration.
Bemærk: Følg altid det angivne tilslutningsdiagram nøje. Forkert polaritet eller fejlagtig tilslutning kan forårsage uoprettelig skade på både modulet og det tilsluttede batteri.
Hvorfor vælge dette sæt? (Fordele):
- 4-i-1 beskyttelse: Beskytter mod overspænding (4,23V), dybdeafladning (2,45V), overstrøm (15A) og kortslutning med øjeblikkelig afbrydelse.
- Pålideligt DW01 + 8205A kredsløb: Komponenter af høj kvalitet sikrer stabile beskyttelsesgrænser over tid.
- 10A kontinuerlig belastning (12A peak): Velegnet til krævende applikationer som små motorer, kraftig LED-belysning og trådløse moduler med strømspidser.
- Ultrakompakt (35 × 7,6 × 2 mm): Passer ind i trange kabinetter, hvor pladsen er trang.
- Sæt med 6 stk.: Perfekt til flere projekter eller som reservedele.
- Bred kompatibilitet: Fungerer med 18650, 14500, 16340 og 1S LiPo-celler (3,7V).
Detaljer og ydeevne
DW01-kredsløbet overvåger konstant cellens spænding og sender et signal til 8205A-transistorerne, så snart spændingen overstiger 4,23V under opladning eller falder under 2,45V under afladning. Ved kortslutning reagerer modulet øjeblikkeligt og afbryder strømmen for at beskytte både batteri og kredsløb. Ved belastninger tæt på 10A kontinuerligt anbefales det at sikre minimal ventilation i kabinettet for at holde temperaturen nede.
| Parameter | Værdi / Detalje |
|---|---|
| Cellekonfiguration | 1S (enkeltcelle) |
| Nominel spænding | 3,7V (Li-ion / LiPo) |
| Nominel strømstyrke | 10A |
| Maks. strøm (peak) | 12A |
| Overstrømsgrænse | 15A |
| Overspændingsbeskyttelse | 4,23V ±0,05V |
| Dybdeafladningsbeskyttelse | 2,45V ±0,1V |
| Kortslutningsbeskyttelse | Ja (øjeblikkelig afbrydelse) |

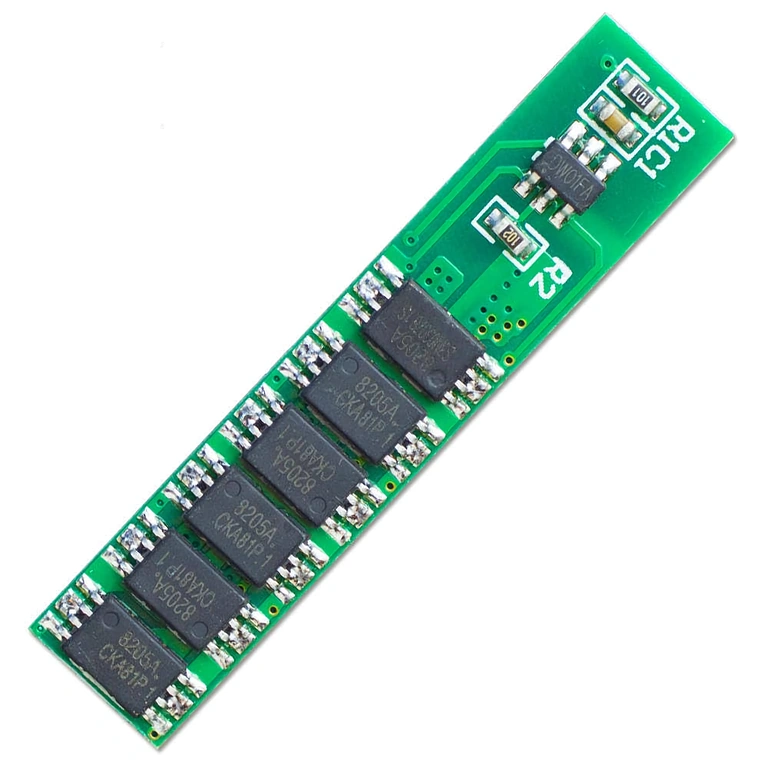

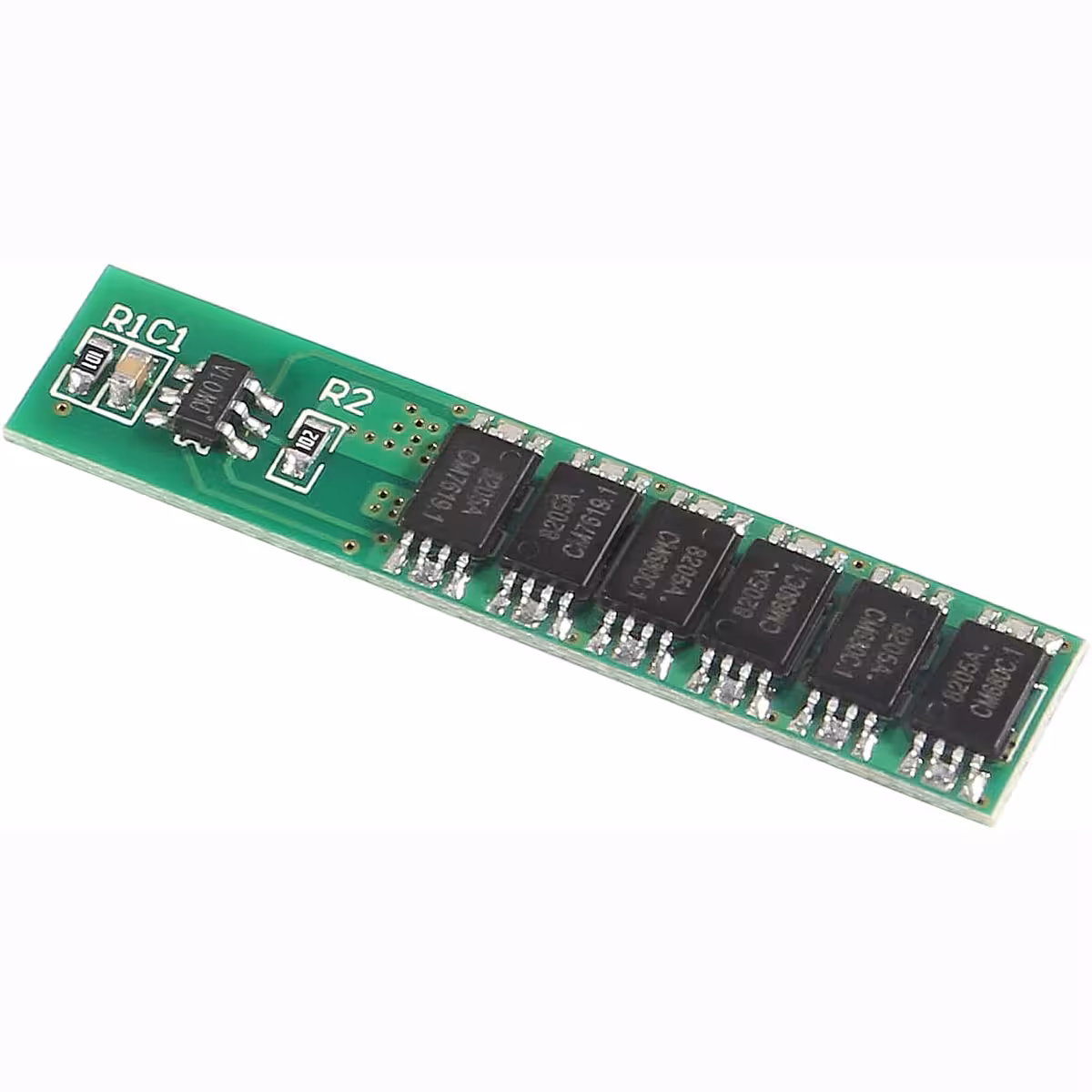

| Integreret kredsløb | DW01 + 8205A |

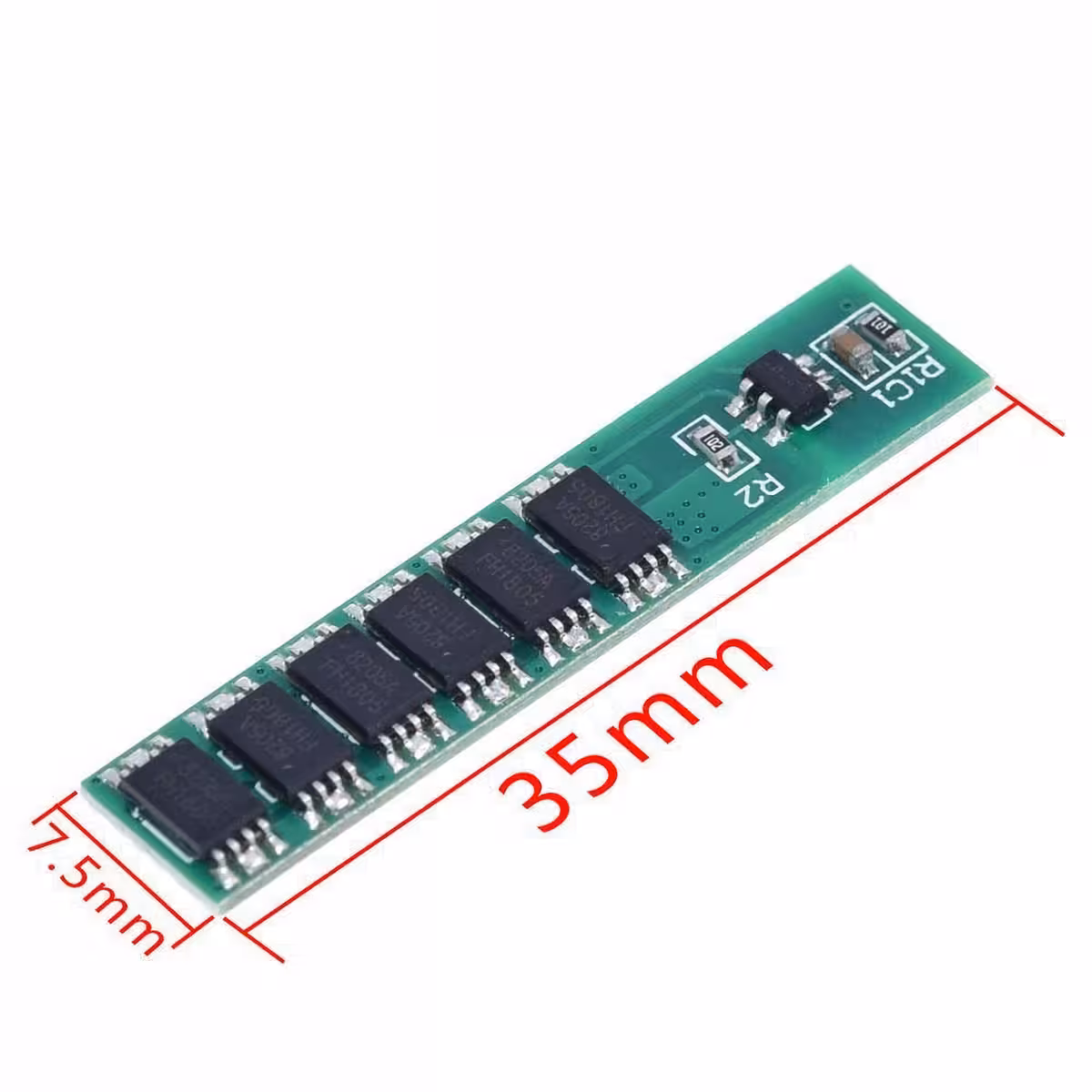

| Dimensioner | 35 × 7,6 × 2 mm |

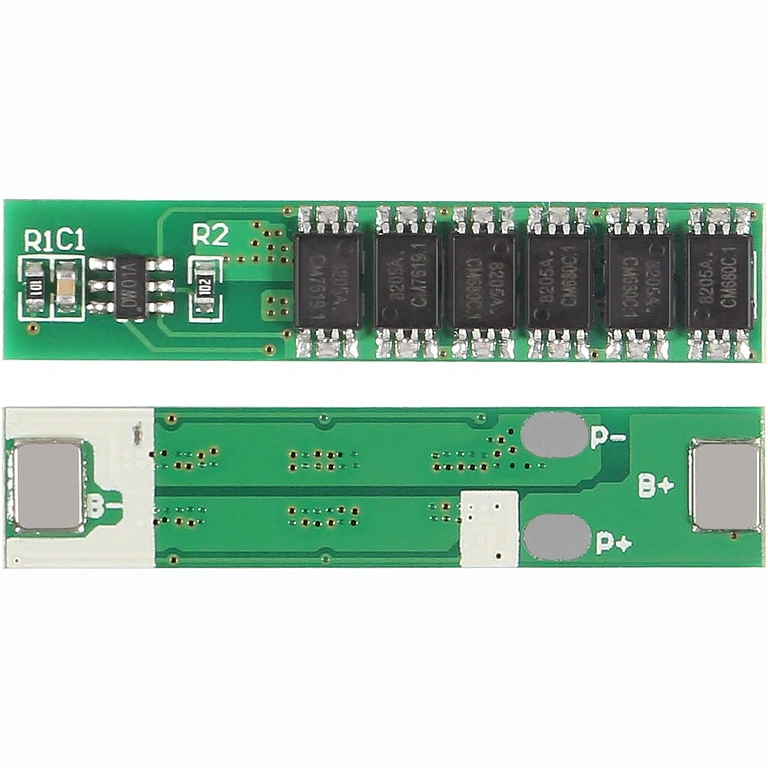

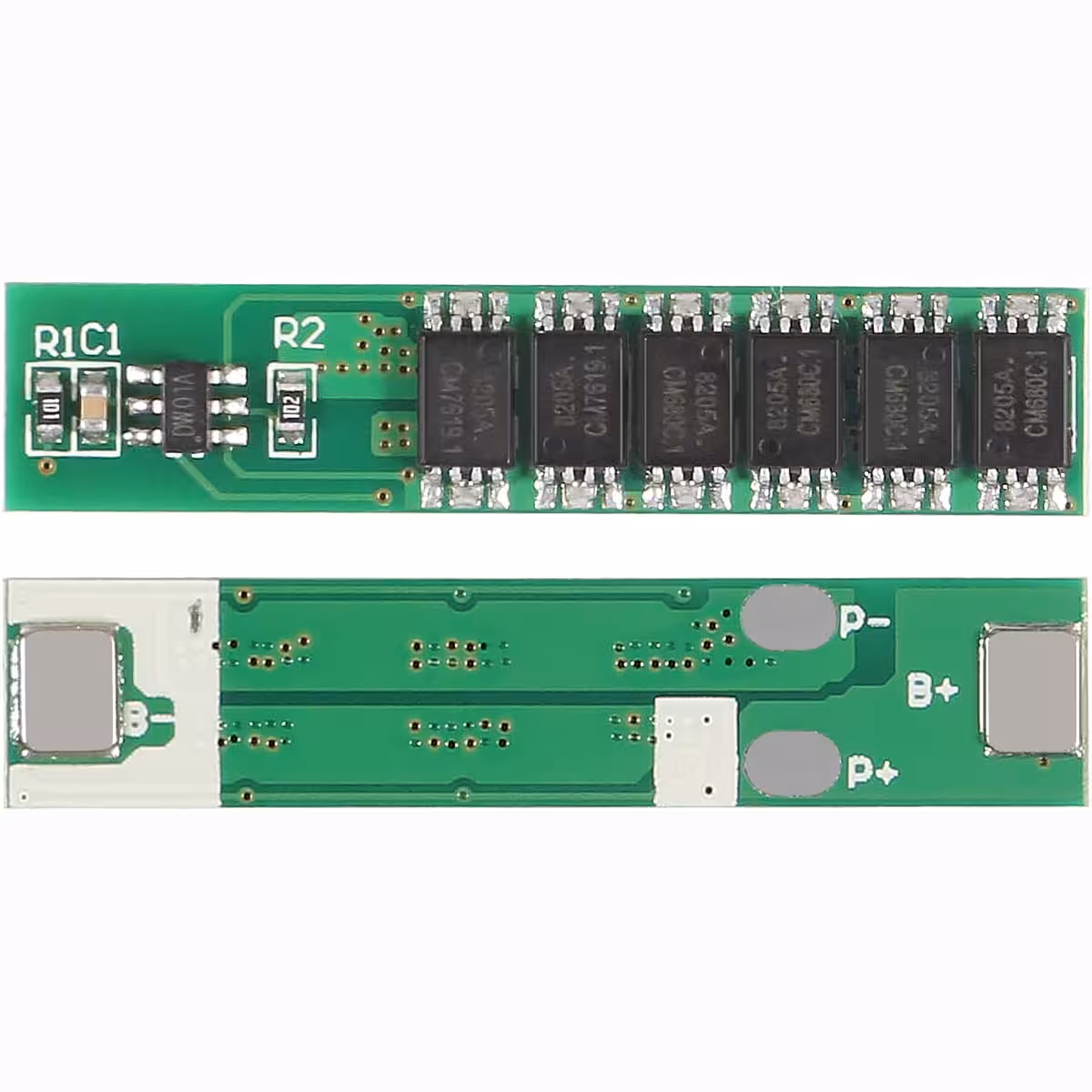

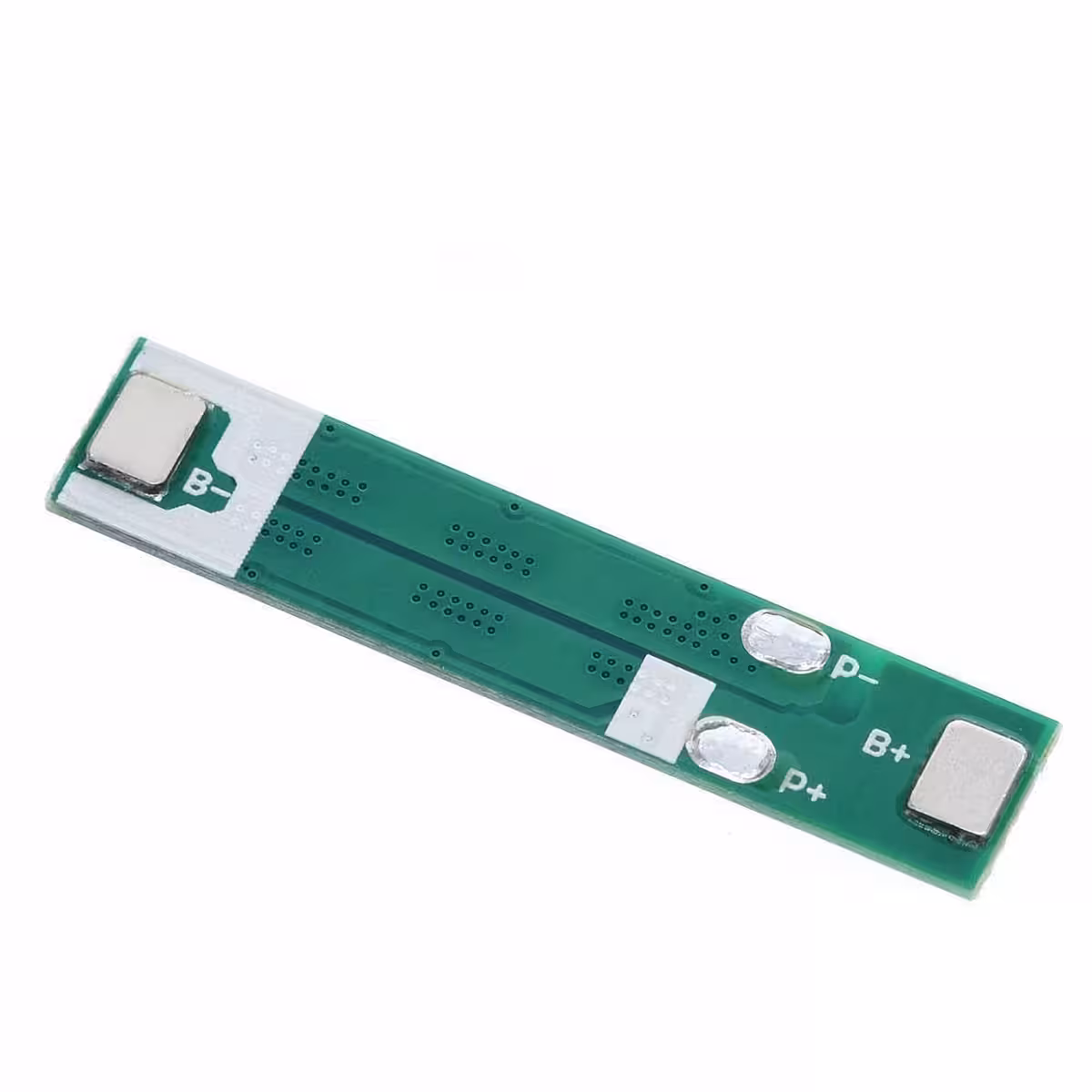

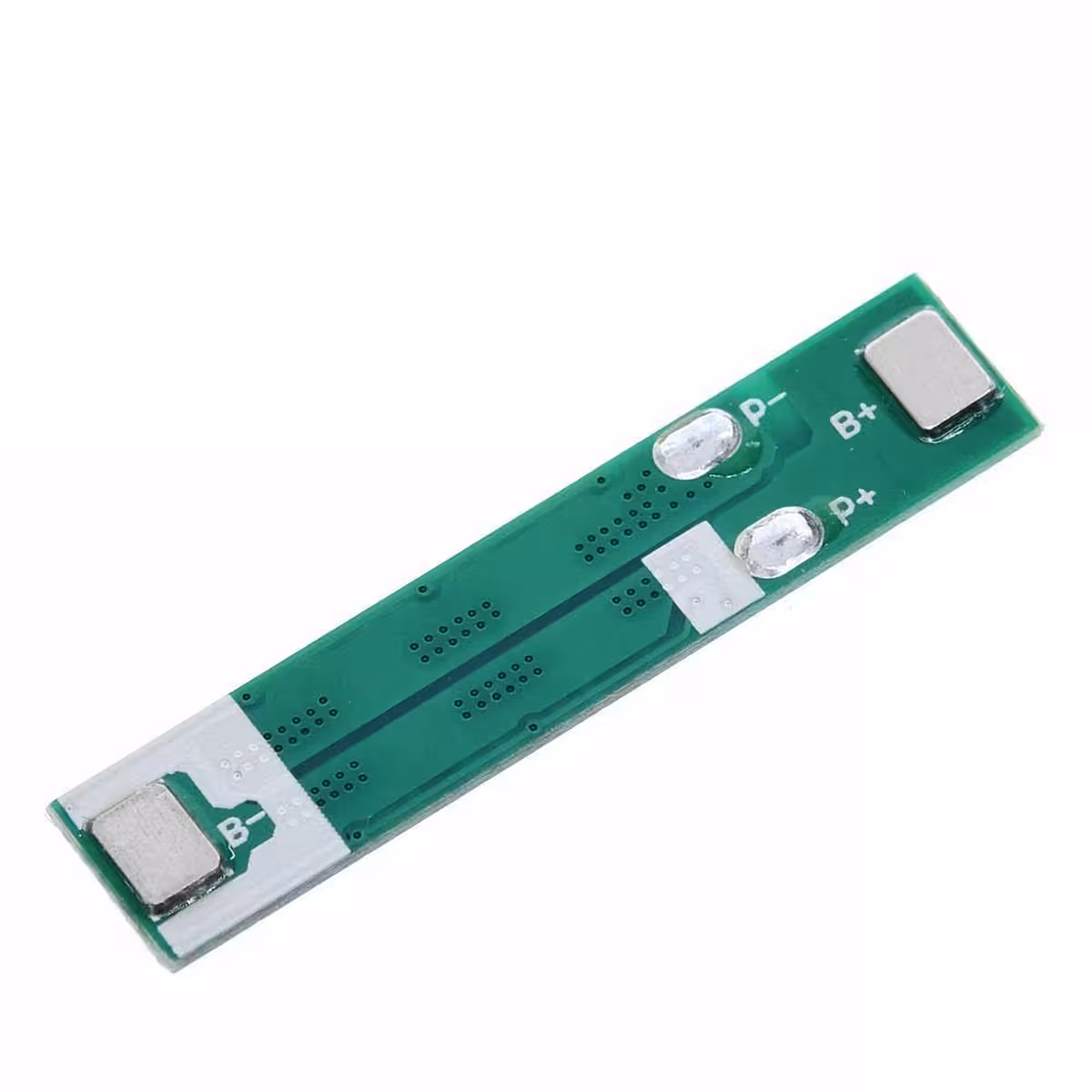

| Tilslutninger | B+ (bat+), B- (bat-), P+ (output+), P- (output-) |
| Kompatibilitet | 18650, 14500, 16340, LiPo 1S |
| Antal i sæt | 6 moduler |

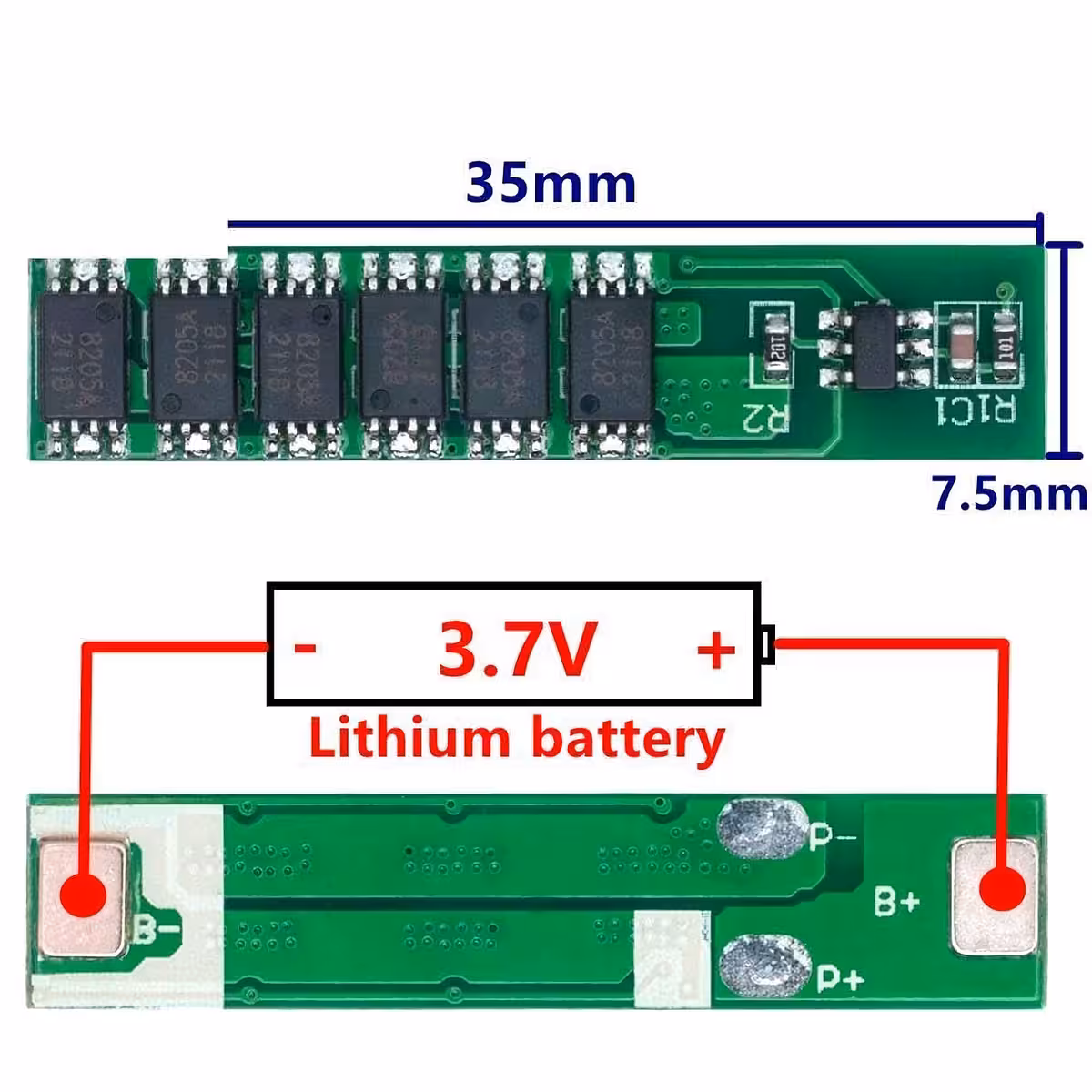

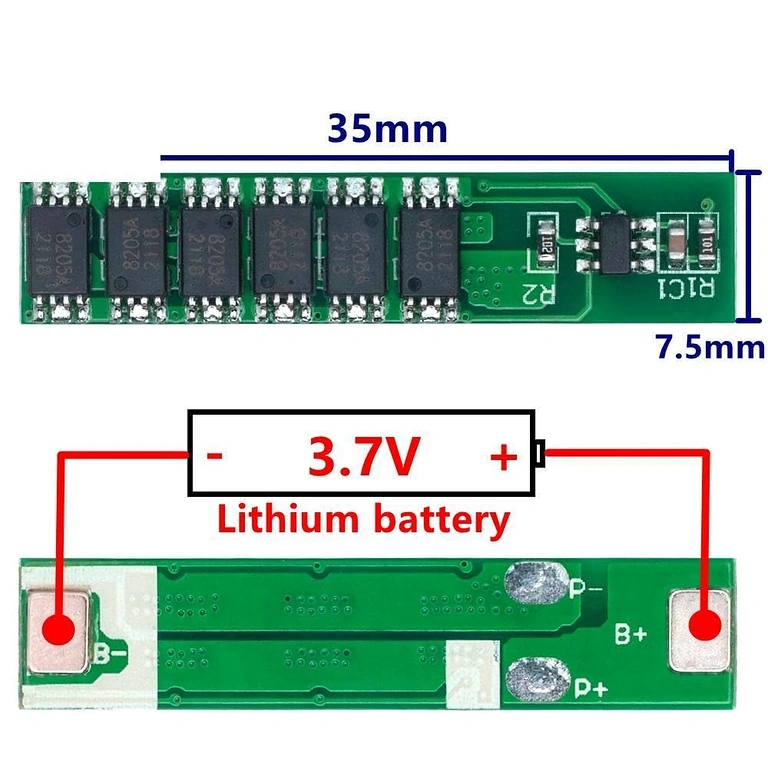

Tilslutning og brug
- Forbind B+ til den positive pol på Li-ion/LiPo-cellen.
- Forbind B- til den negative pol på cellen.
- Forbind P+ til den positive ledning på din belastning eller oplader.
- Forbind P- til den negative ledning på din belastning eller oplader.
- Kontrollér altid polariteten før strømtilslutning – forkert tilslutning ødelægger modulet permanent.
- Overskrid ikke 10A ved kontinuerlig drift for at undgå overophedning.
Pakkens indhold

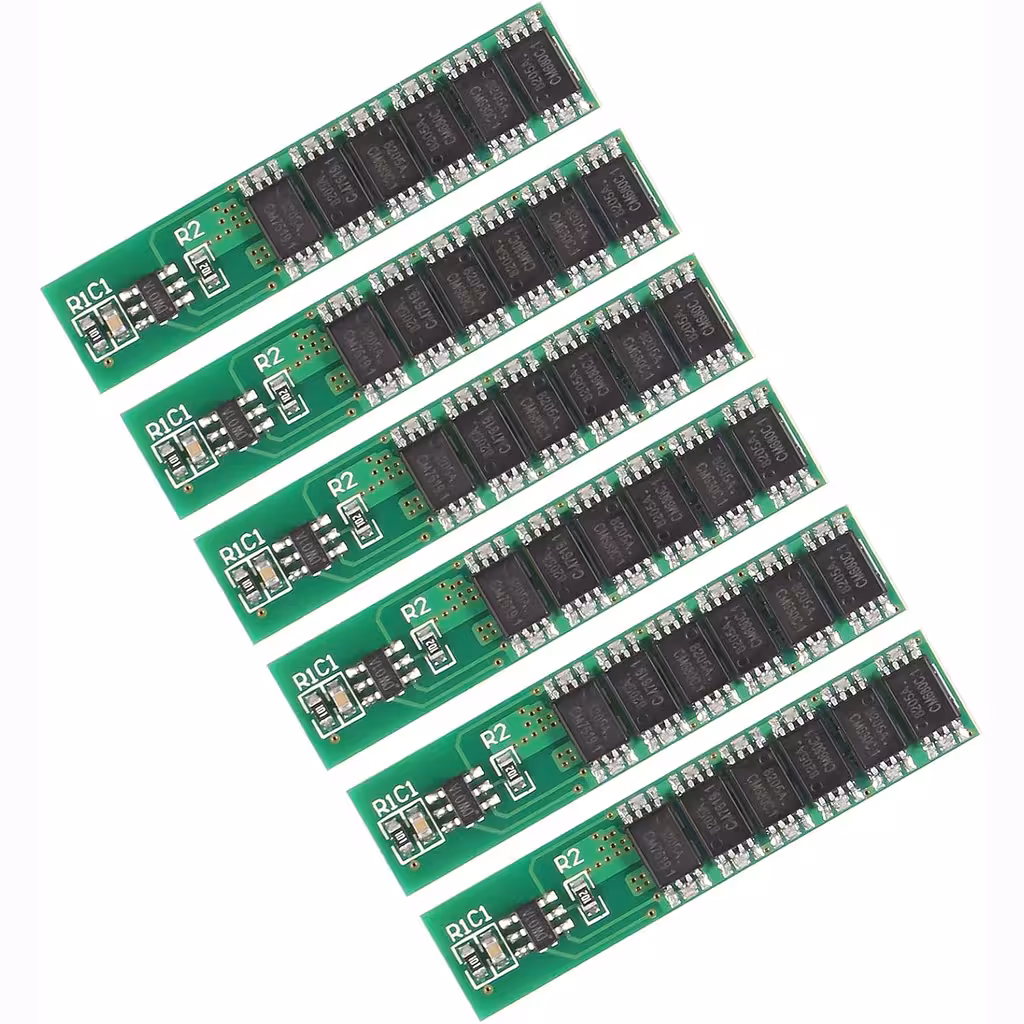

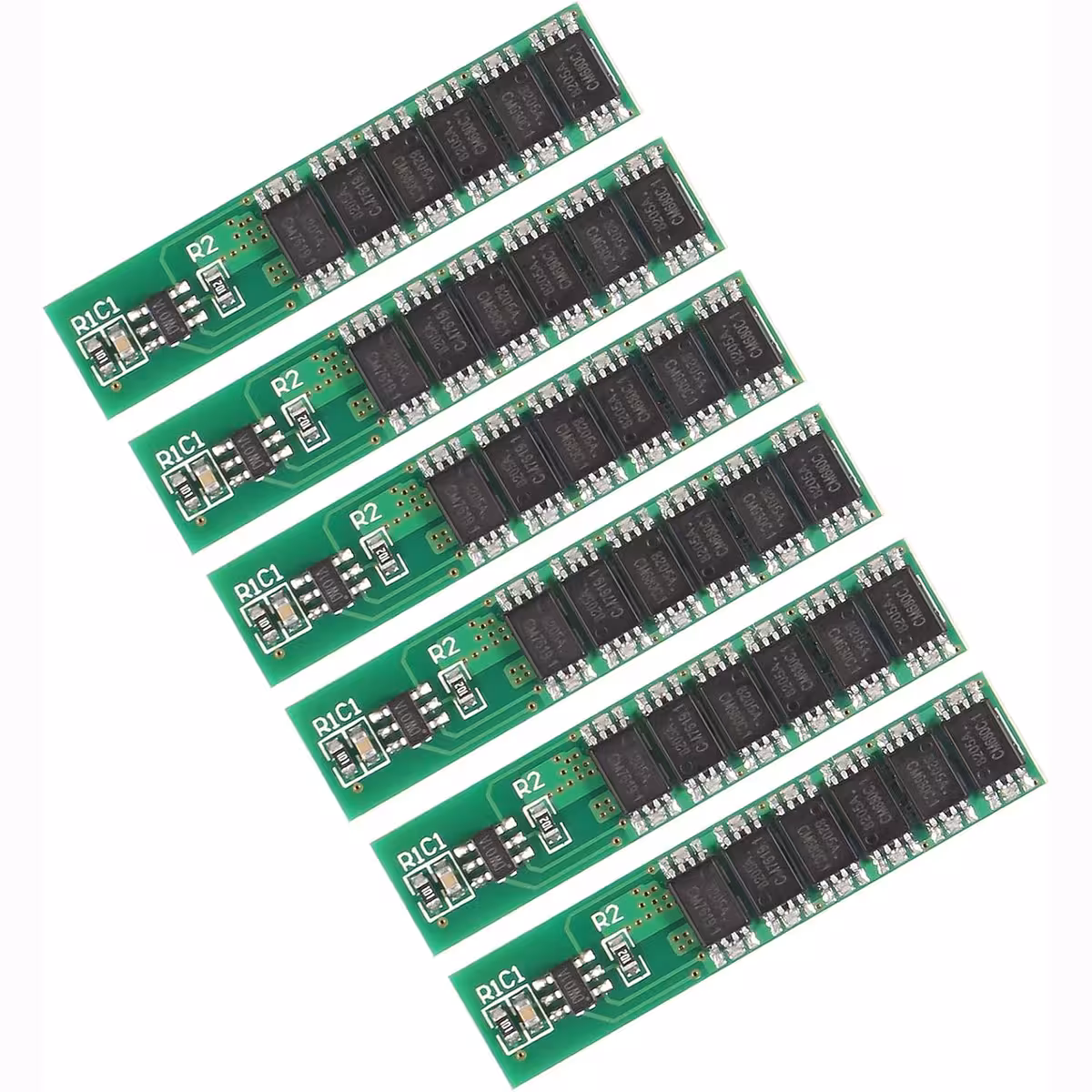

- 6 × BMS 1S 18650 3,7V 10A modul (DW01 + 8205A)
Ofte stillede spørgsmål
Virker det med alle 18650-celler, inkl. højkapacitets-celler (3000–3500 mAh)?
Ja. Modulet beskytter enhver 3,7V 1S-celle uanset kapacitet, herunder 18650, 14500, 16340 og 1S LiPo.
Kan jeg oplade og aflade samtidigt gennem samme modul?
Modulet har en fælles port (P+/P-) til begge funktioner. Samtidig tilslutning af oplader og belastning anbefales dog ikke uden et eksternt separationskredsløb, da det kan give uforudsigelig adfærd i beskyttelsesmekanismerne.
Hvordan nulstiller jeg modulet efter en kortslutning?
Fjern årsagen til kortslutningen og tilslut derefter opladeren kortvarigt, eller frakobl og tilkobl batteriet igen. Modulet nulstiller automatisk til normal drift.
Er køleplade nødvendig ved 8–9A kontinuerlig belastning?
Ved strømstyrker under 10A og med minimal ventilation er en køleplade normalt ikke nødvendig. Hvis du arbejder tæt på grænsen i varme omgivelser eller lukkede kabinetter, bør du sikre en form for luftgennemstrømning for at holde temperaturen inden for sikre rammer.
