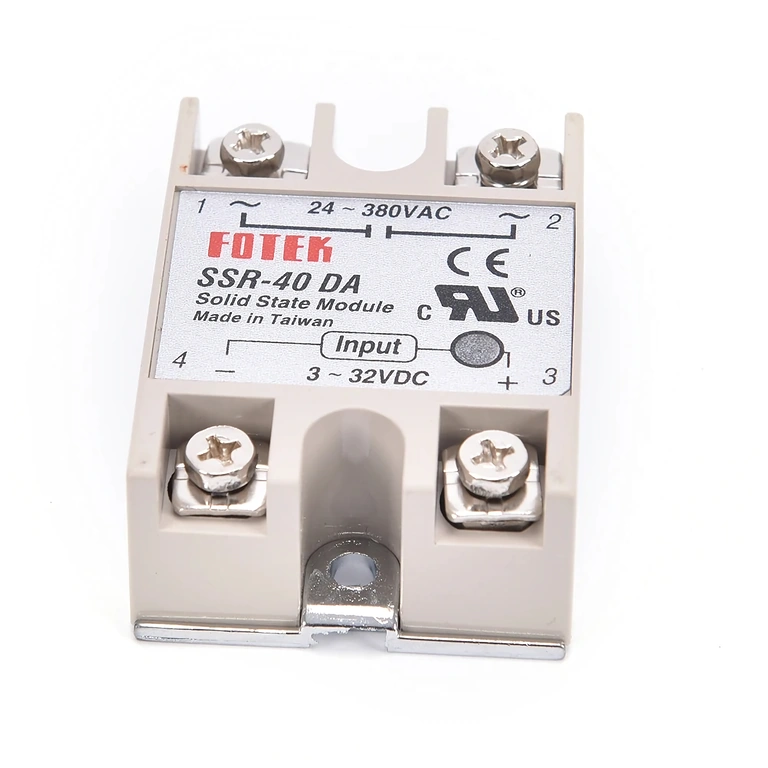

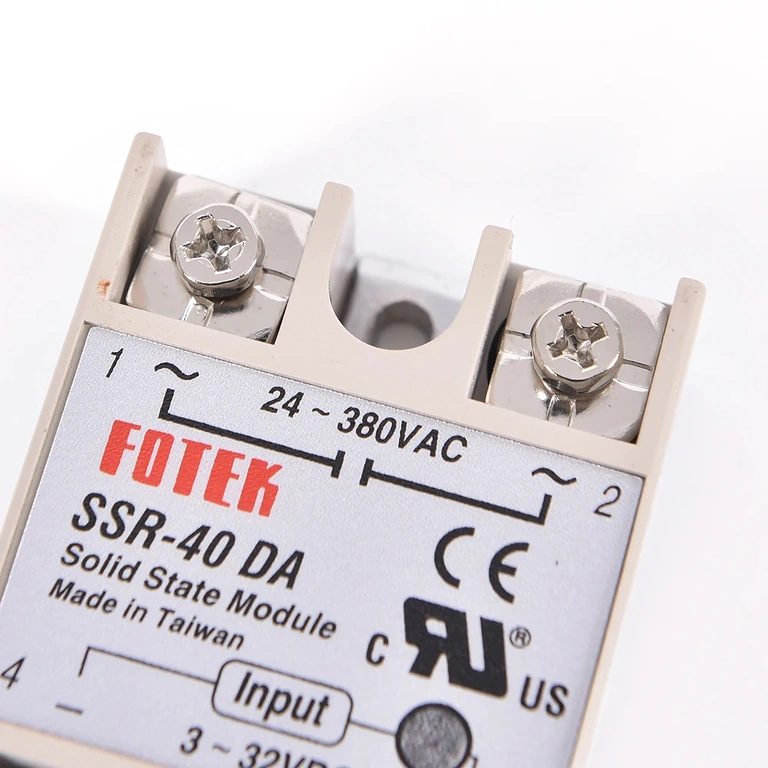

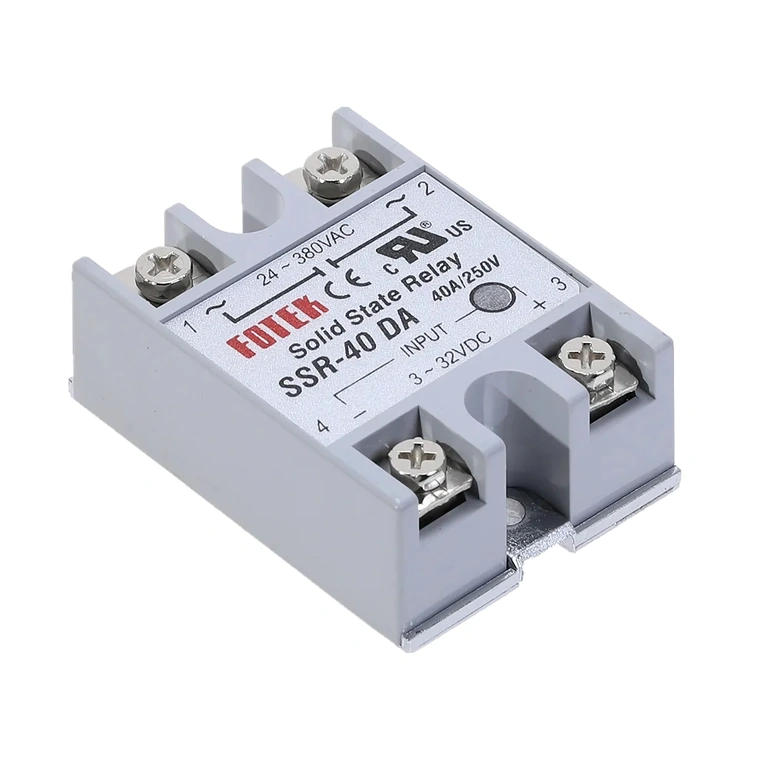

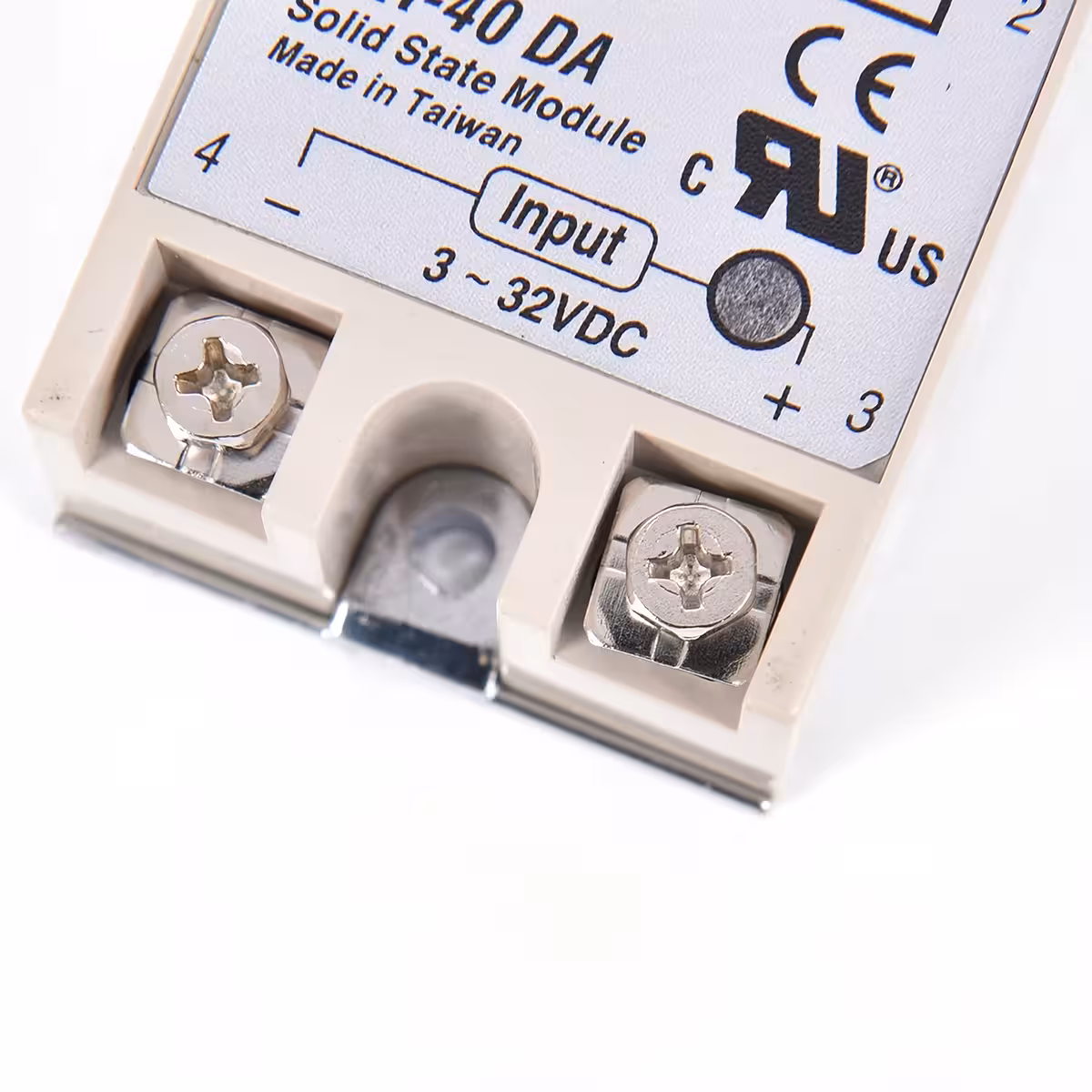

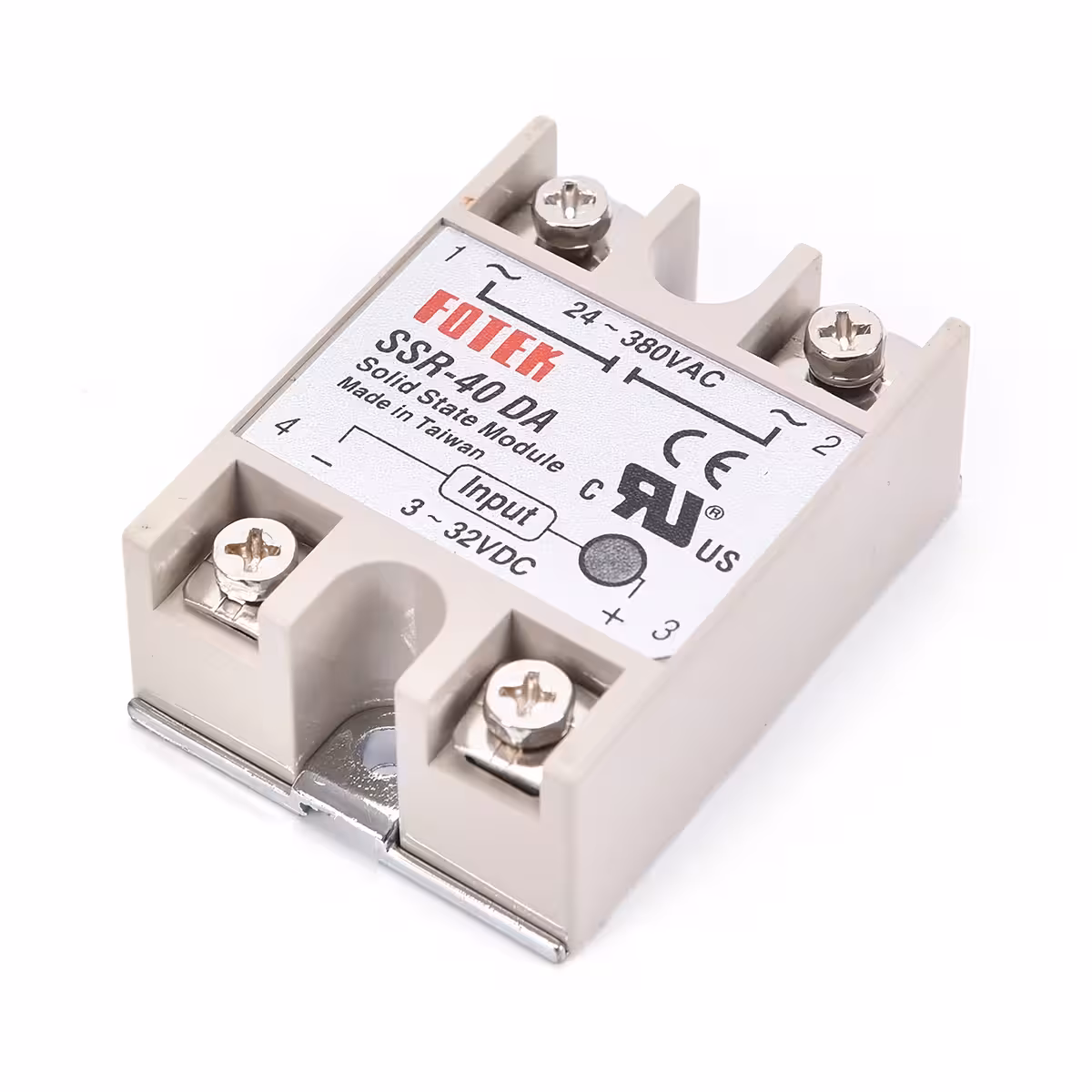

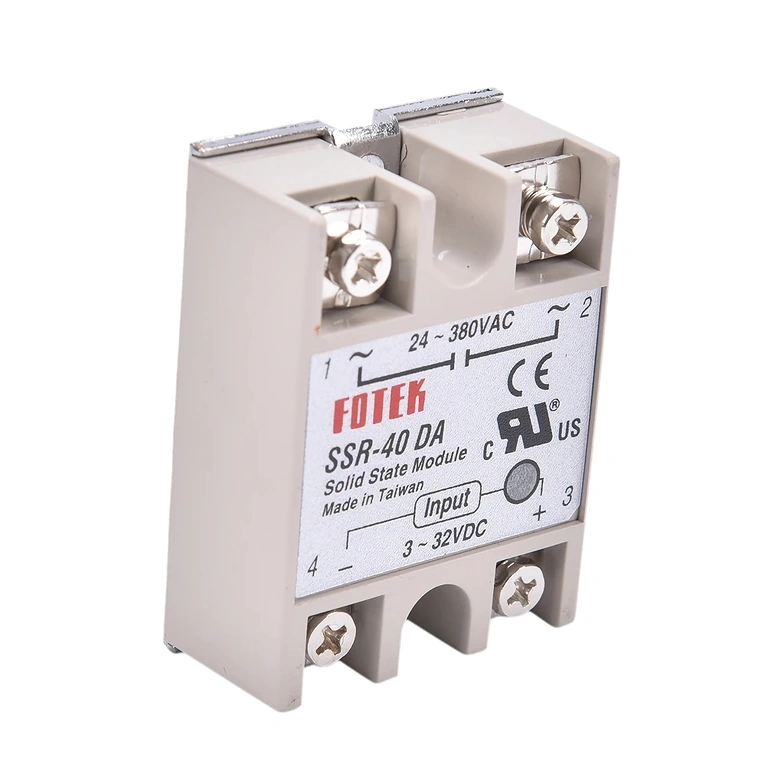

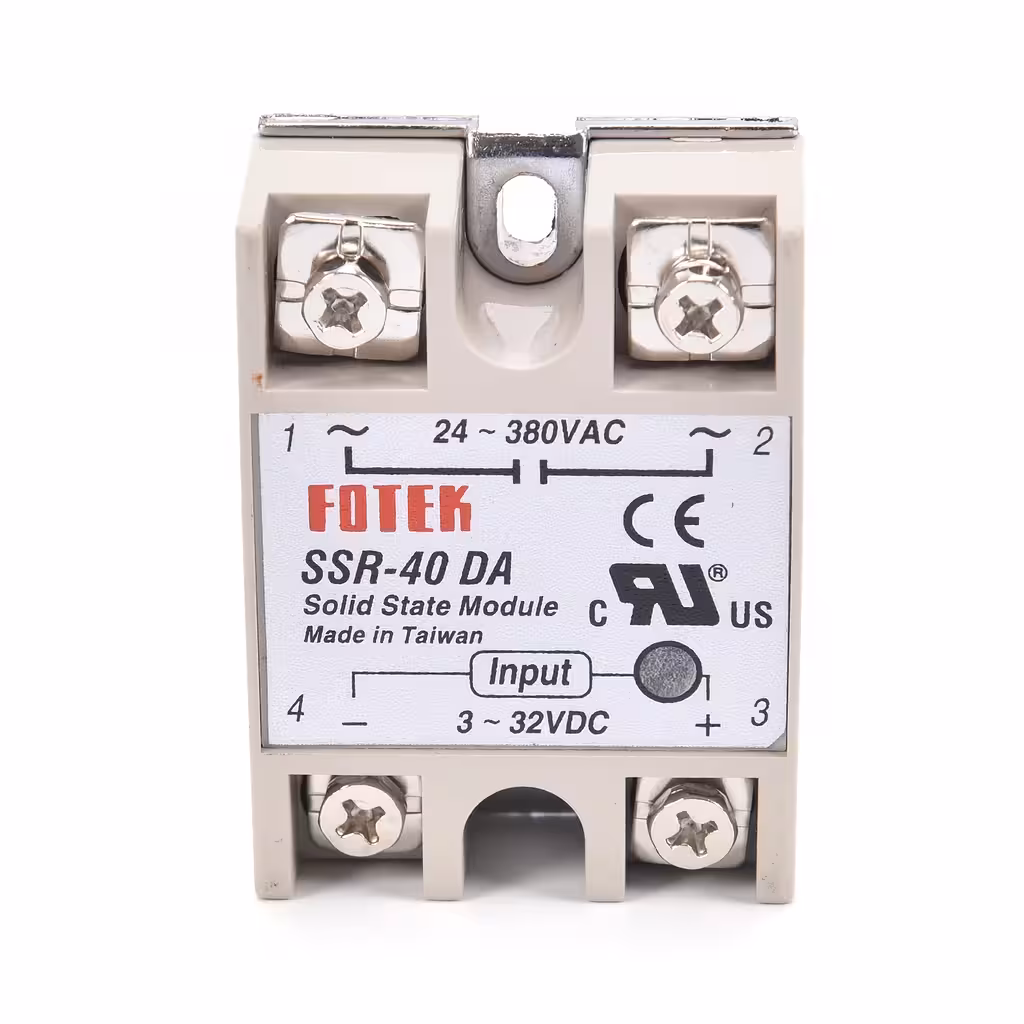

Solid State Relæ SSR-40DA — Lydløs og kontaktløs AC-kobling på 40A
Elektromekaniske relæer slides op, støjer og danner gnister. Hvis du har brug for en pålidelig løsning til hyppig kobling af AC-belastninger — såsom varmelegemer, motorer eller industriel belysning — er et solid state relæ det rette valg. SSR-40DA kan håndtere op til 40A ved 380V AC via et simpelt 3–32V DC-styresignal, helt uden bevægelige dele.
Bemærk: SSR-40DA er udelukkende beregnet til kobling af vekselstrøm (AC). Til jævnstrømsbelastninger (DC) skal du anvende SSR-DD modellen.
Hvorfor vælge dette relæ? (Fordele):
- Ingen mekanisk slitage — Da der ikke er nogen fysiske kontakter, er levetiden markant længere end ved traditionelle relæer, selv ved hyppig kobling.
- Direkte kompatibel med Arduino, Raspberry Pi og PLC — Accepterer styresignal fra 3V DC, hvilket gør det perfekt til 3.3V-pins på Raspberry Pi uden behov for ekstra modstande.
- Optisk isolering op til 2500V AC — Dit styrekredsløb er fuldstændig elektrisk adskilt fra netspændingen, hvilket giver maksimal sikkerhed.
- Lynhurtig kobling (<10ms) — Ideelt til applikationer med hurtige cyklusser, såsom temperaturstyring via PWM eller industriel automatisering.
- Indbygget LED-indikator — Du kan lynhurtigt se, om relæet er aktivt, uden brug af multimeter.
- Driftssikkert i krævende miljøer — Fungerer stabilt i temperaturer fra -30°C til +75°C, hvilket gør det velegnet til el-tavler og tekniske installationer.
Tekniske detaljer og ydeevne
TRIAC-udgangen sikrer effektiv kobling af både resistive belastninger (varmelegemer, pærer) og induktive belastninger (motorer, transformatorer). Den interne optiske isolering skaber en galvanisk adskillelse mellem dit 3–32V DC-styresignal og 380V AC-effektkredsløbet, hvilket beskytter din mikrokontroller mod støj og fejl. Relæet måler kompakte 6,5 × 5 × 2,5 cm og monteres nemt på et køleelement eller panel. Ved belastninger tæt på 40A anbefaler vi kraftigt brug af et køleelement for optimal varmeafledning.
| Parameter | Værdi / Detalje |
|---|---|
| Model | SSR-40DA |
| Styrespænding (input) | 3–32V DC |
| Styrestrøm (input) | 3–25mA |
| Udgangsspænding | 24–380V AC |
| Maks. belastning | 40A |
| Udgangstype | TRIAC |
| Koblingstid | <10ms |
| Lækstrøm (ON-tilstand) | <2mA |
| Dielektrisk styrke | 2500V AC |
| Isolationsmodstand | 500MΩ / 500V DC |
| Isolering | Optisk |
| Statusindikator | LED |
| Driftstemperatur | -30°C … +75°C |
| Dimensioner | 6,5 × 5 × 2,5 cm |
| Montering | Skruemontering |
Pakkens indhold
- 1 × Solid State Relæ SSR-40DA
Ofte stillede spørgsmål
Kan jeg bruge SSR-40DA til DC-belastninger?
Nej. TRIAC-udgangen er udelukkende til vekselstrøm (AC) mellem 24V og 380V. Skal du styre DC-belastninger, bør du vælge SSR-DD modellen.
Virker det direkte med Arduino eller Raspberry Pi?
Ja. Da relæet aktiveres ved 3V DC, fungerer det direkte med både 3.3V-pins på Raspberry Pi og 5V-pins på Arduino uden behov for ekstra komponenter som transistorer eller modstande.
Er køleelement nødvendigt ved 40A?
Ja. Ved høj belastning udvikler relæet varme. Et korrekt dimensioneret køleelement er nødvendigt for at undgå overophedning og sikre lang levetid.
Kan det styre en trefaset motor?
Et enkelt SSR-40DA styrer én fase. Til en trefaset motor skal du bruge tre identiske relæer – ét til hver fase.
Hvorfor er optisk isolering vigtig?
Den optiske isolering adskiller dit styrekredsløb (f.eks. PLC eller Arduino) fra netspændingen. Det beskytter dit følsomme udstyr mod spændingsspidser eller kortslutninger på belastningssiden, og den dielektriske styrke på 2500V giver en høj sikkerhedsmargin.
