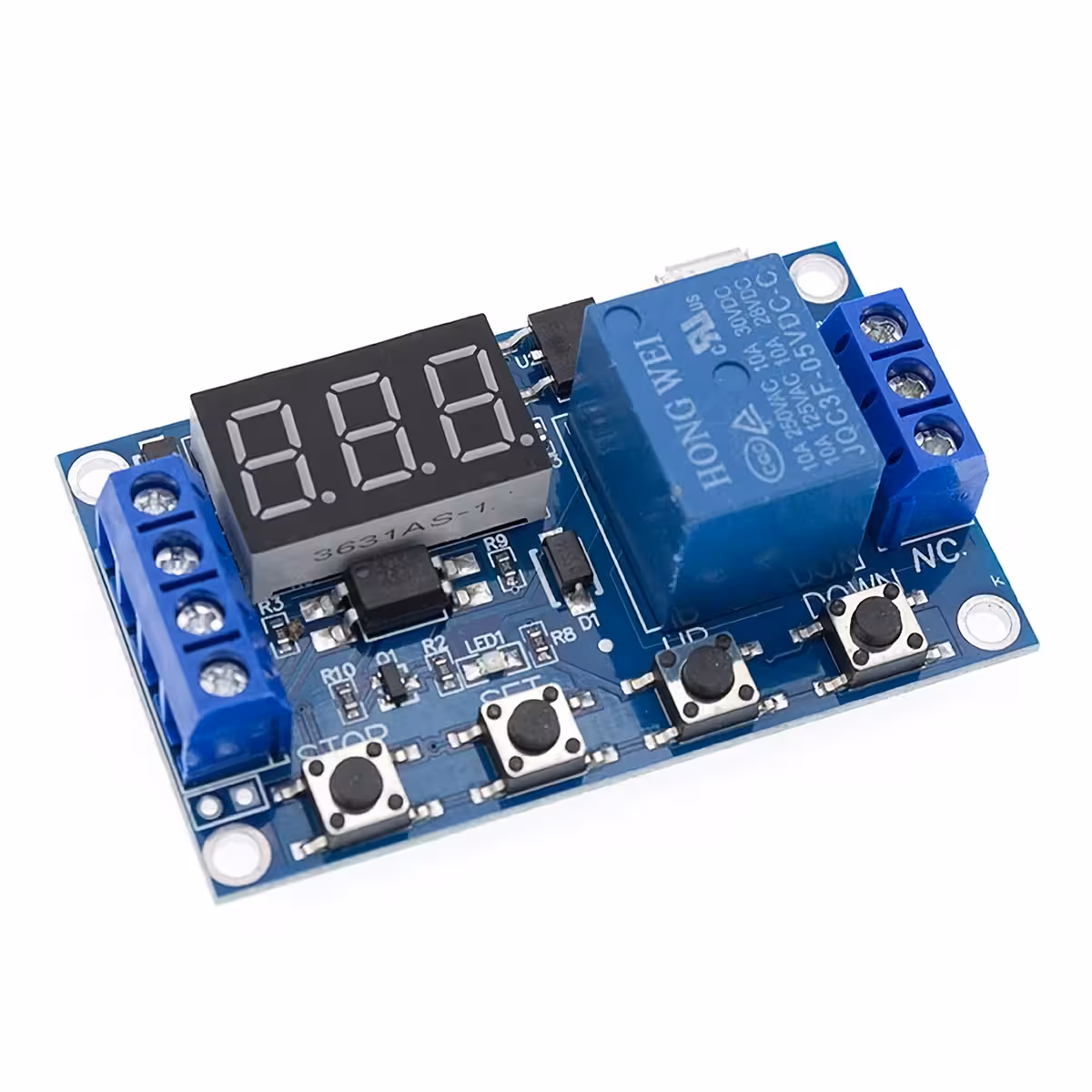

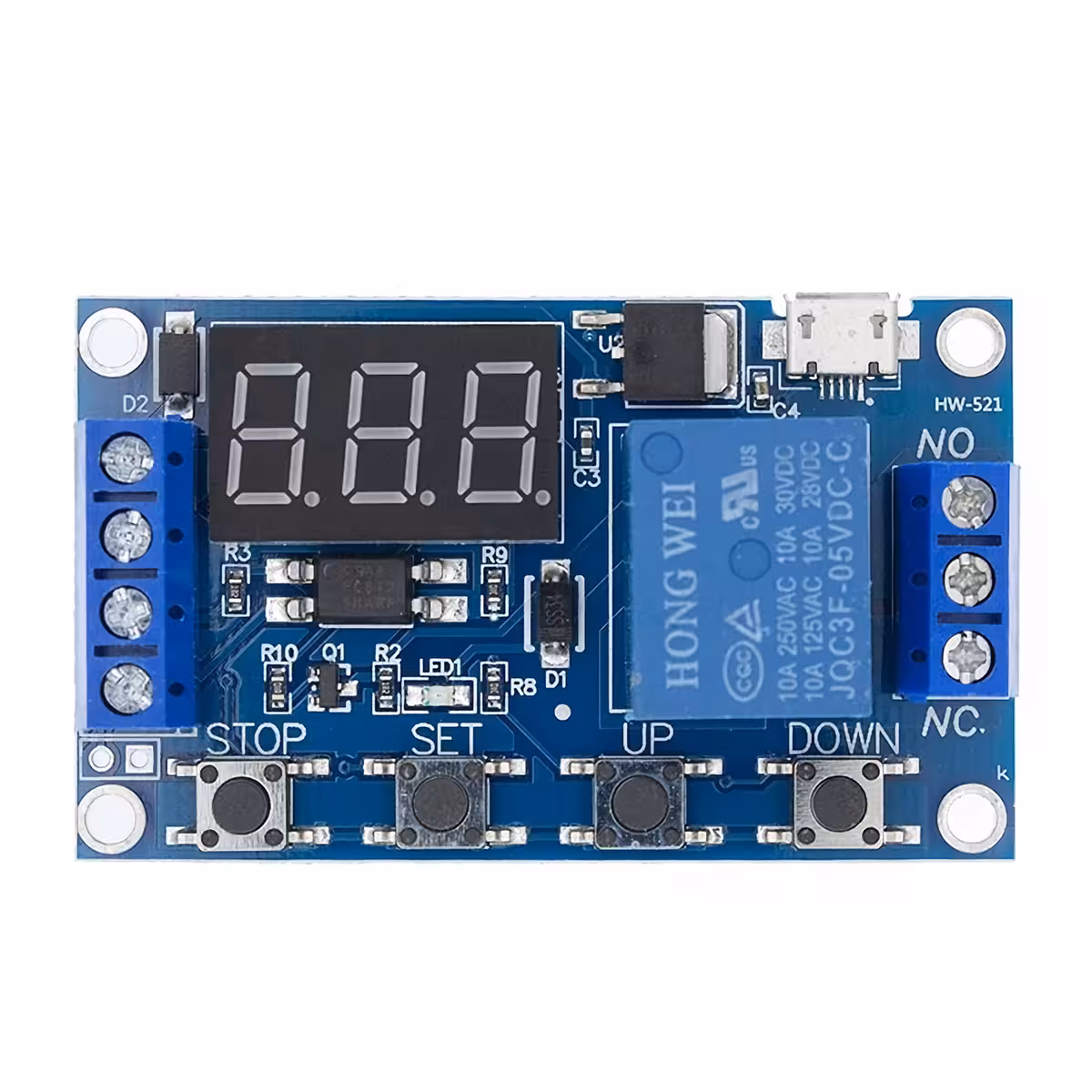

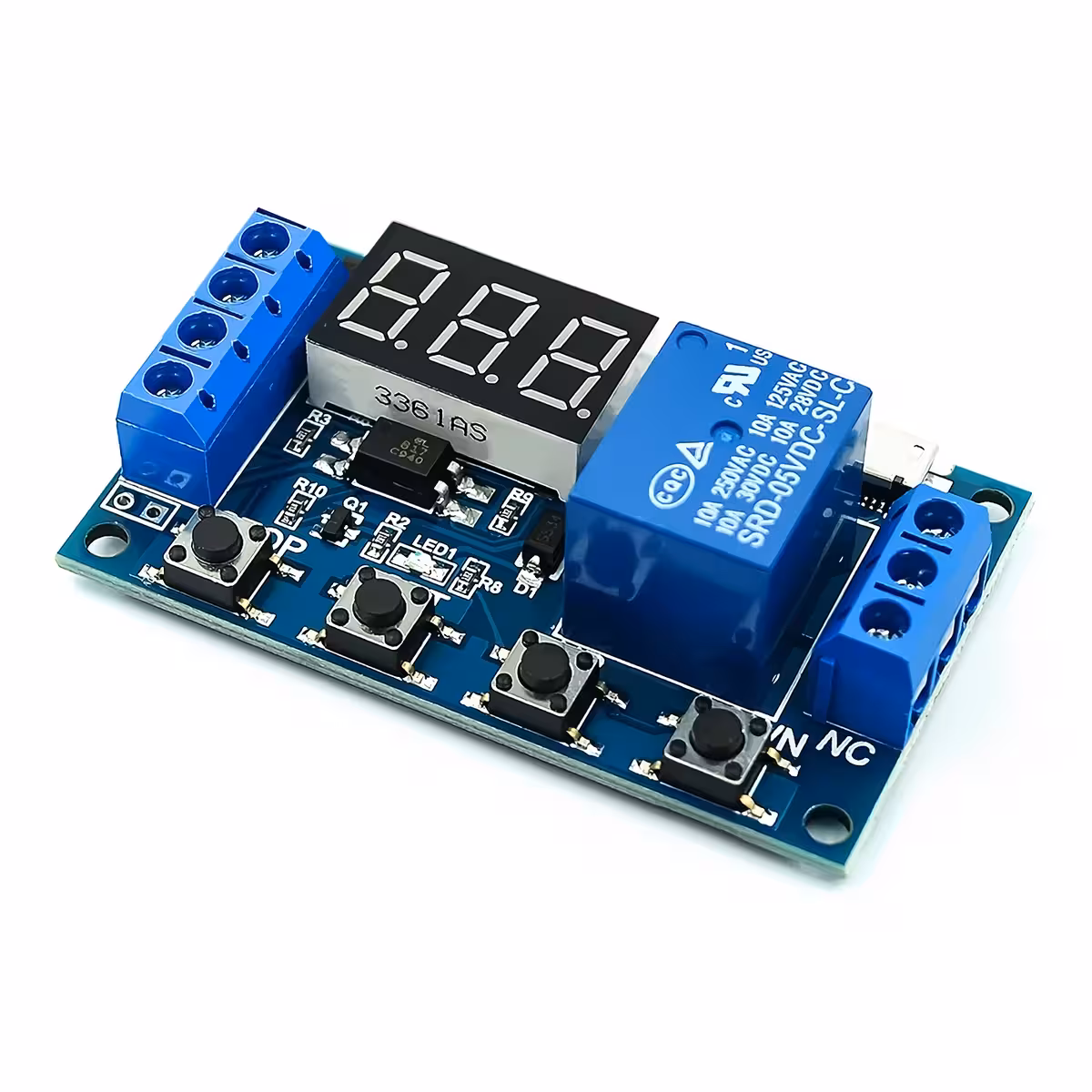

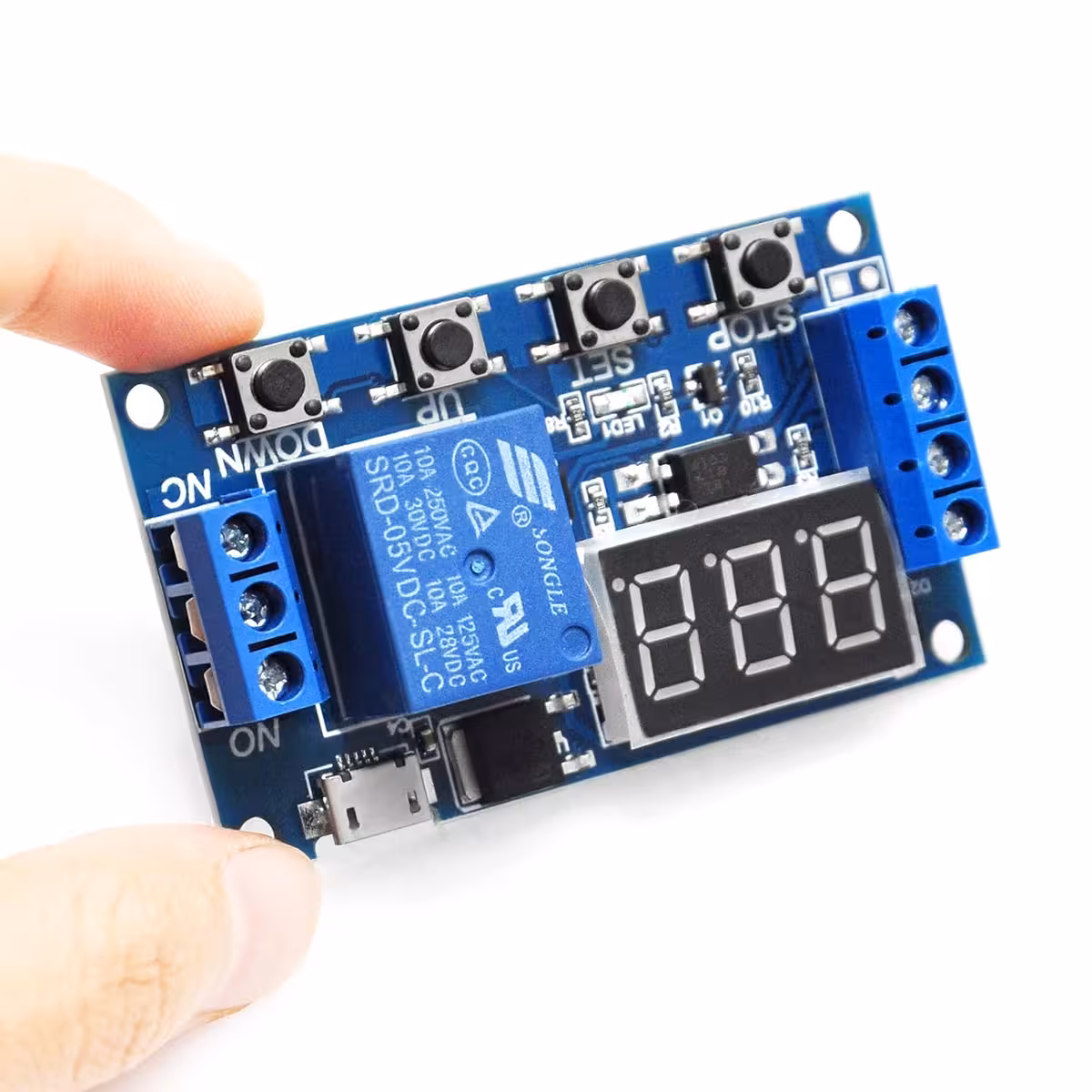

Programerbart tidsrelæ-modul med display — præcis styring fra 0,1 sekund til 999 minutter
Har du brug for at starte en pumpe præcis 30 sekunder efter et signal, cykle ventilation med faste intervaller eller udløse et præcist tidsstyret signal fra en Arduino? Uden et dedikeret tidsrelæ ender man ofte med upålidelige løsninger. Dette programerbare tidsrelæ-modul med indbygget display løser opgaven effektivt med fire konfigurerbare tilstande og et justerbart tidsinterval fra 0,1 sekund helt op til 999 minutter.

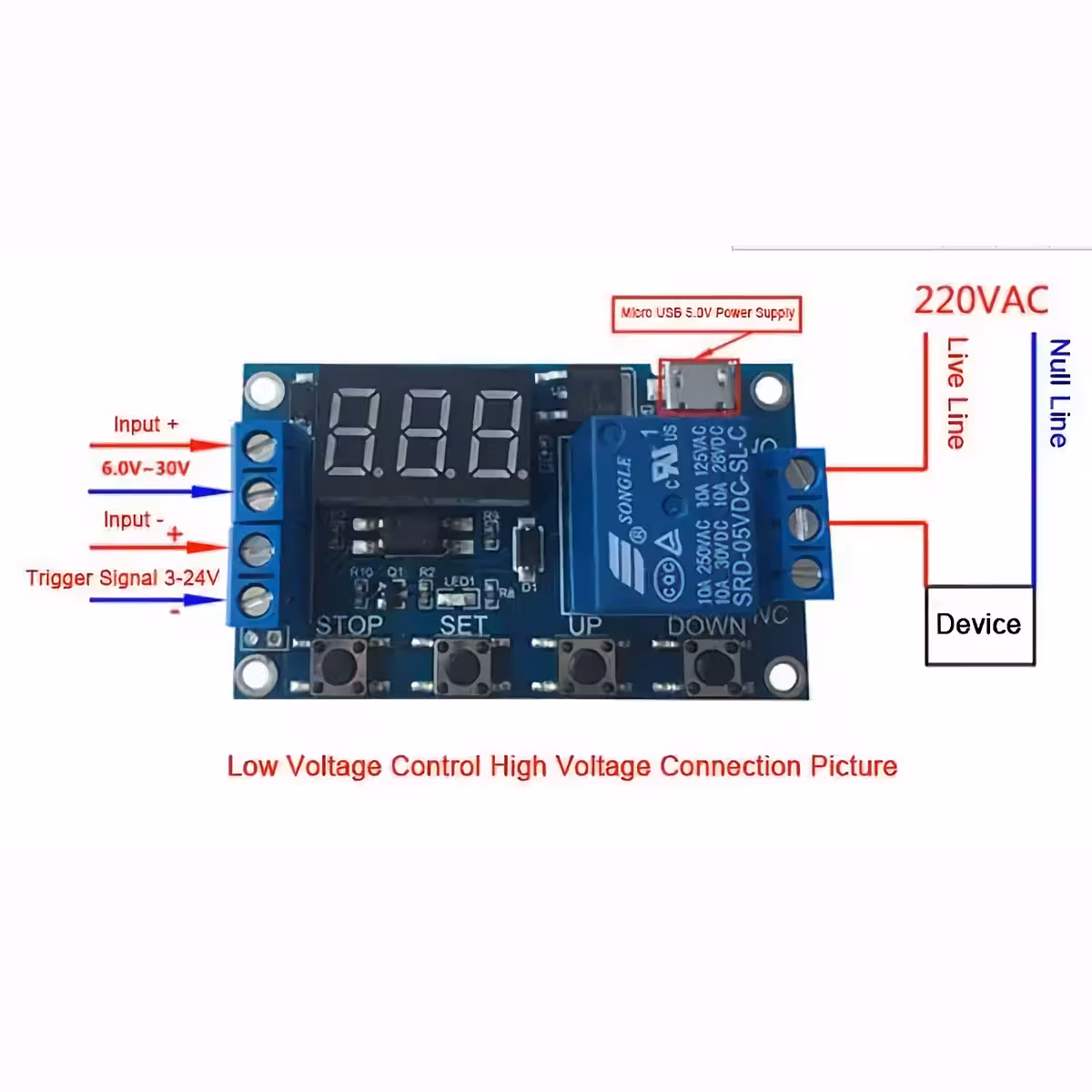

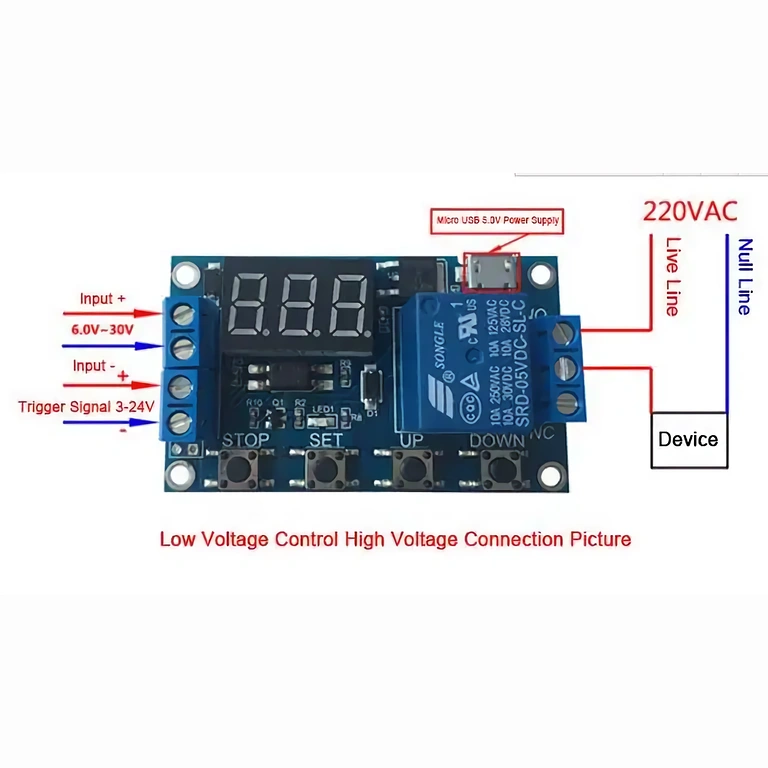

Bemærk: Relæets kontakter er passive og uisolerede. Tilslutning til 220VAC skal udføres af en fagperson.
Hvorfor vælge dette modul? (Nøglefordele):
- Optokobler-isolering — Styrekredsløbet og strømkredsløbet er elektrisk adskilt, hvilket beskytter din Arduino eller PLC mod spændingsspidser fra induktive belastninger.
- 4 driftstilstande (P1–P4) — Fra simple impulser af fast varighed til gentagne ON/OFF-cyklusser med konfigurerbart antal gentagelser, helt uden behov for ekstra kodning.
- Justerbar tidsopløsning i tre trin — Skift nemt mellem 0,1s, 1s og 1min med et enkelt tryk, uden at miste dine øvrige indstillinger.
- Digitalt display med tæller — Se i realtid hvor lang tid der er gået, eller hvor meget tid der er tilbage, samt relæets aktuelle status.
- Permanent hukommelse — Alle indstillinger gemmes automatisk, så de bevares efter strømafbrydelse.

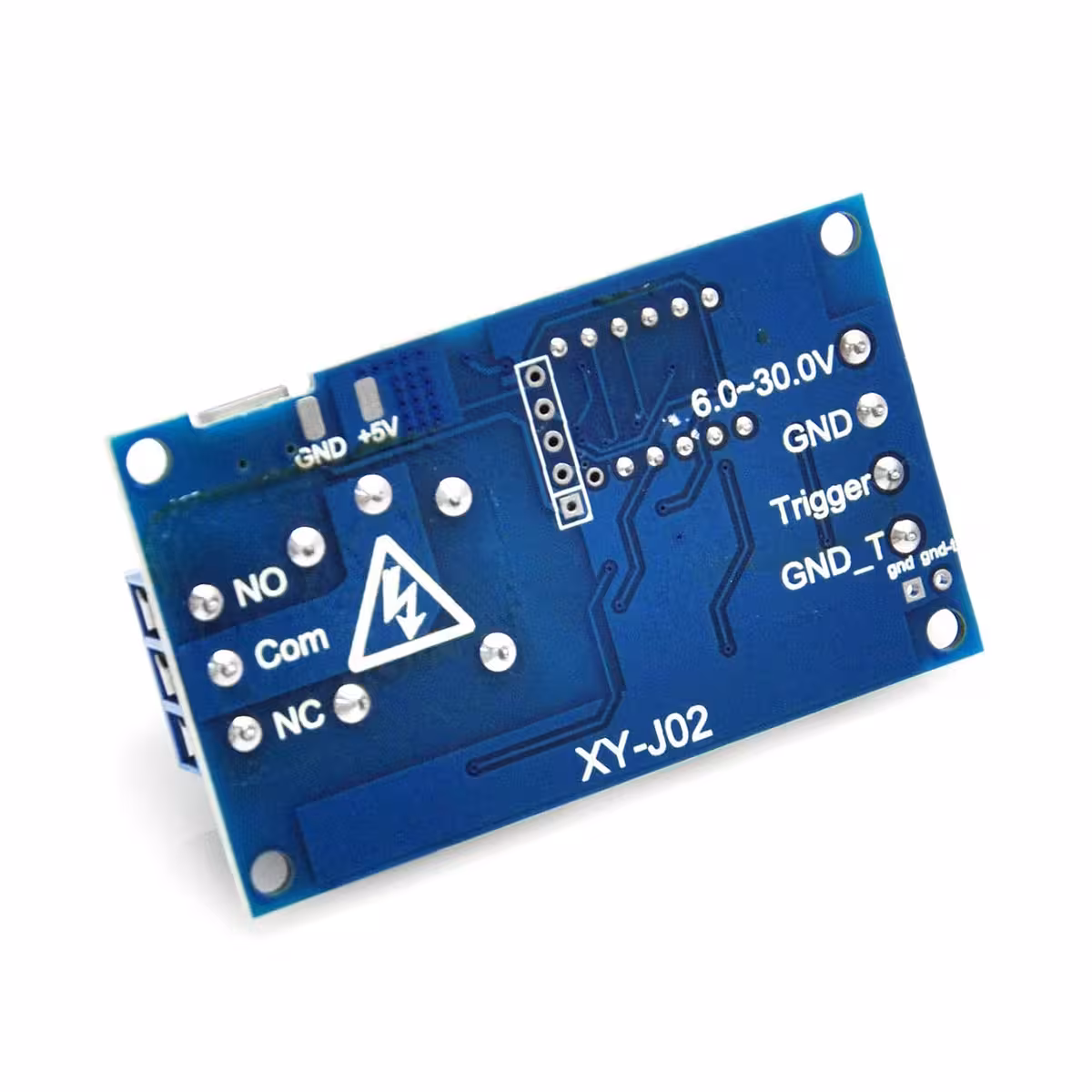

- Dual strømforsyning — Tilslut via MicroUSB (5V) fra en powerbank/oplader eller via terminaler til 6–30V DC til industriel brug.
- Kompakt design (62 × 38 × 17 mm) — Passer nemt ind i ethvert DIY-kabinet eller kontrolpanel uden at optage unødig plads.
Detaljer og ydeevne
Relæet på 5A håndterer belastninger op til 30V DC eller 220V AC — ideelt til mindre motorer, pumper, magnetventiler eller almindeligt husholdningsudstyr. Optokobler-isoleringen er afgørende i miljøer med elektrisk støj, da den sikrer, at din mikrocontroller ikke påvirkes af spændingsspidser fra den tilsluttede enhed.
De fire programerbare tilstande (P1–P4) dækker de fleste behov uden behov for ekstern logik. Parameteren LOP i P3-tilstand styrer antallet af ON/OFF-cyklusser — sættes den til 0, kører cyklussen uendeligt. STOP-knappen fungerer som en øjeblikkelig nødstop-funktion, uanset timeren status.
| Parameter | Værdi / Detalje |
|---|---|
| Forsyningsspænding | 5V MicroUSB eller 6–30V DC via terminaler |
| Trigger-signal | High Level 3–24V DC |
| Isoleringstype | Optokobler |
| Maks. koblingsstrøm | 5A ved 30V DC eller 220V AC |
| Tidsinterval | 0,1 s – 999 min |
| Tidsopløsning | 0,1 s / 1 s / 1 min (via decimalpunkt) |
| Driftstilstande | P1 – Pulse ON, P2 – Delay then ON, P3 – Loop ON/OFF, P4 – Hold then Delay |
| Display | Digitalt, tæller op/ned + relæstatus |
| Hukommelse | Permanent (gemmes ved strømafbrydelse) |

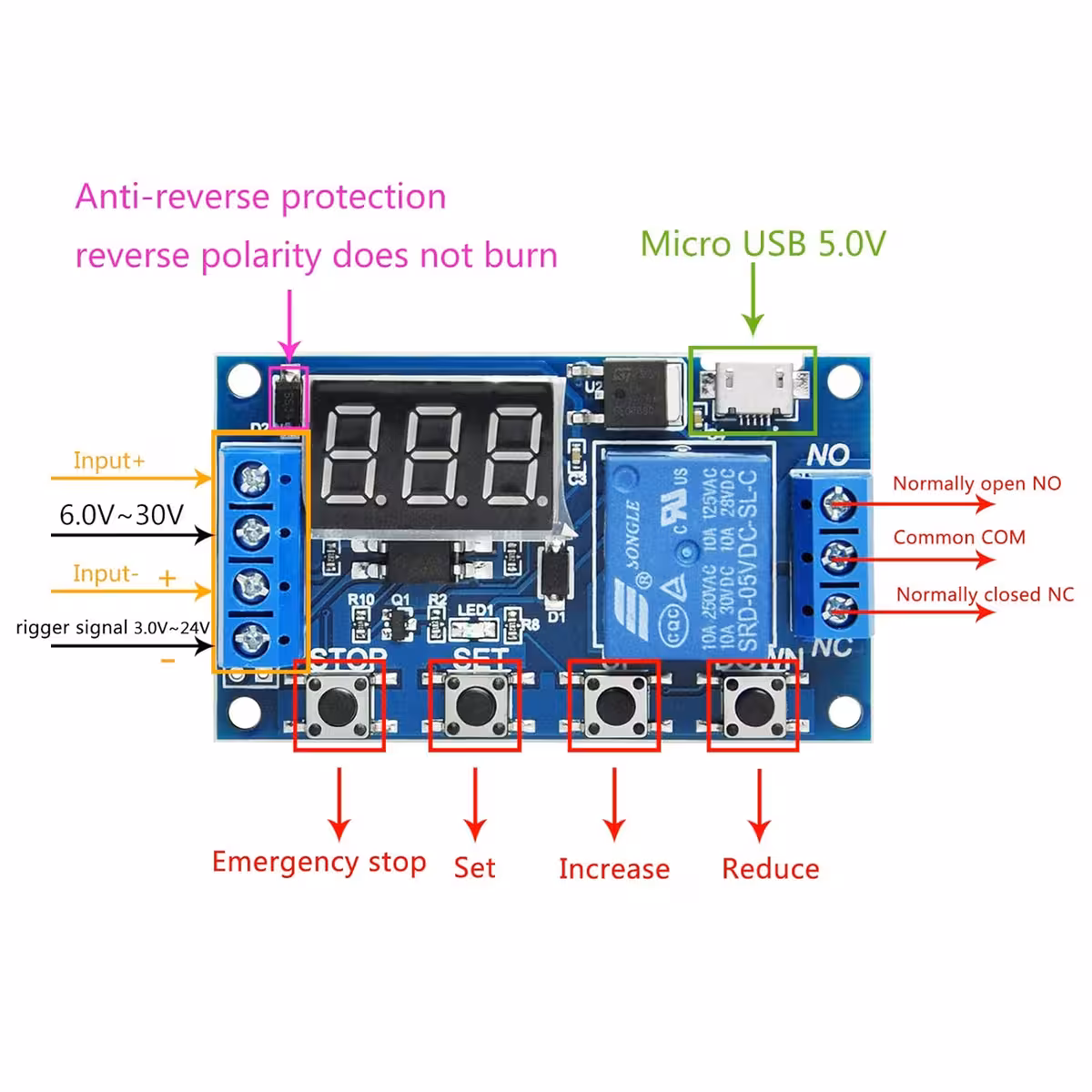

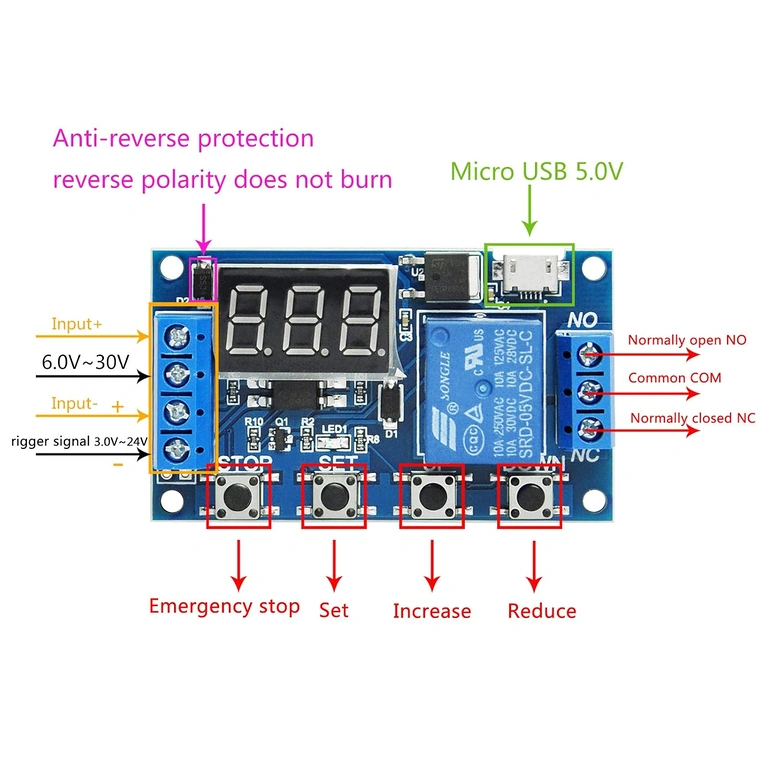

| Kontrolknapper | SET / UP / DOWN / STOP |
| Dimensioner | 62 × 38 × 17 mm |
Programmering og brug

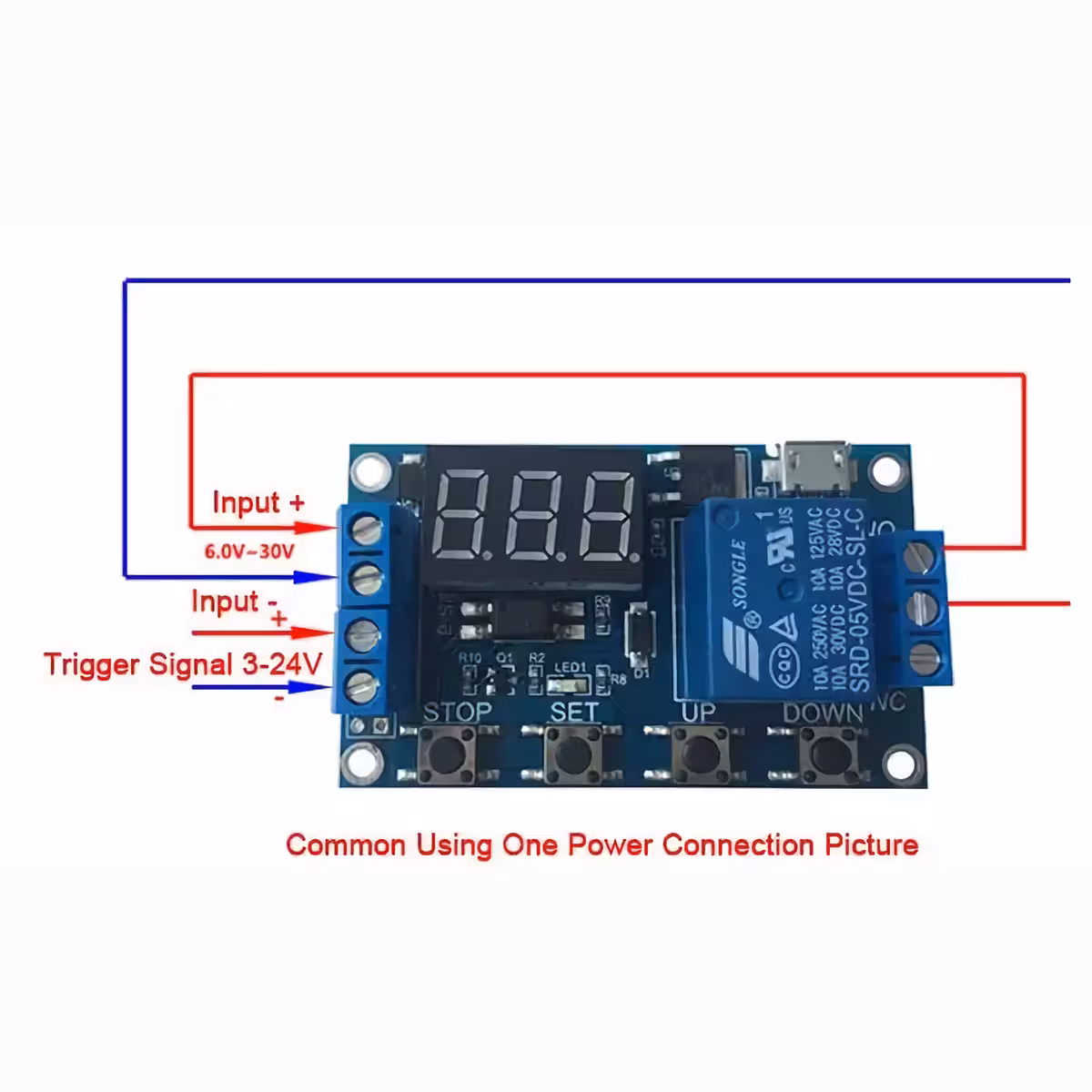

- Tilslut strøm: 5V MicroUSB eller 6–30V DC til terminalerne. Displayet tænder med det samme.
- Hold SET-knappen nede i 2 sekunder for at åbne menuen for valg af driftstilstand.
- Brug UP og DOWN til at navigere mellem P1, P2, P3 og P4. Tryk kort på SET for at vælge parametre (OP, CL, LOP).
- For at ændre tidsopløsningen, tryk kort på STOP-knappen i indstillingsmenuen — decimalpunktet flytter sig mellem 0,1s / 1s / 1min. Eksempel: Værdien 03.2 svarer til 3,2 sekunder.
- Når værdierne er indtastet, hold SET nede i 2 sekunder for at gemme og vende tilbage til hovedmenuen. Parametrene gemmes permanent.
- STOP-knappen i hovedmenuen fungerer som manuel ON/OFF-kontakt og nødstop.
Pakkens indhold
- 1× Programerbart tidsrelæ-modul med digitalt display

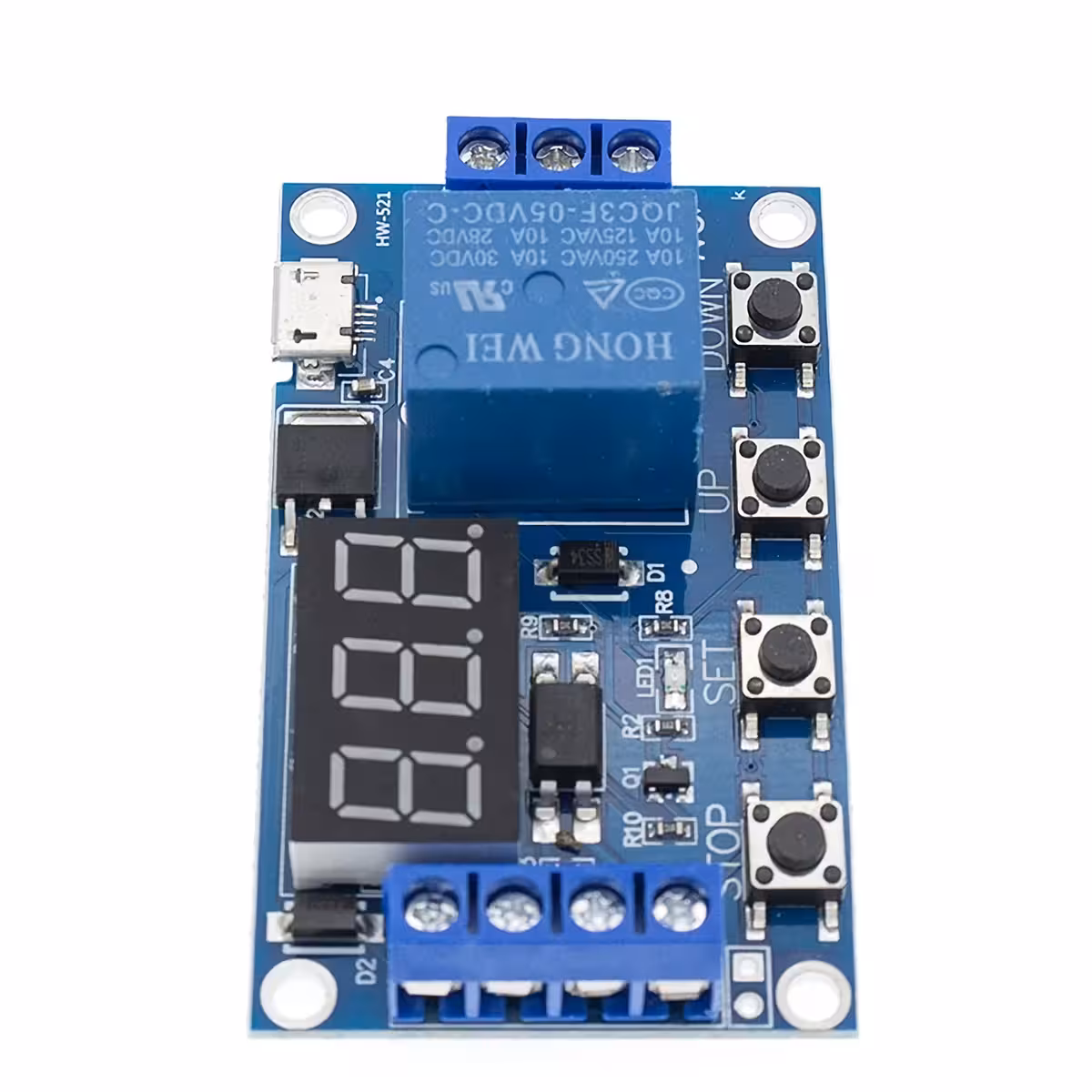

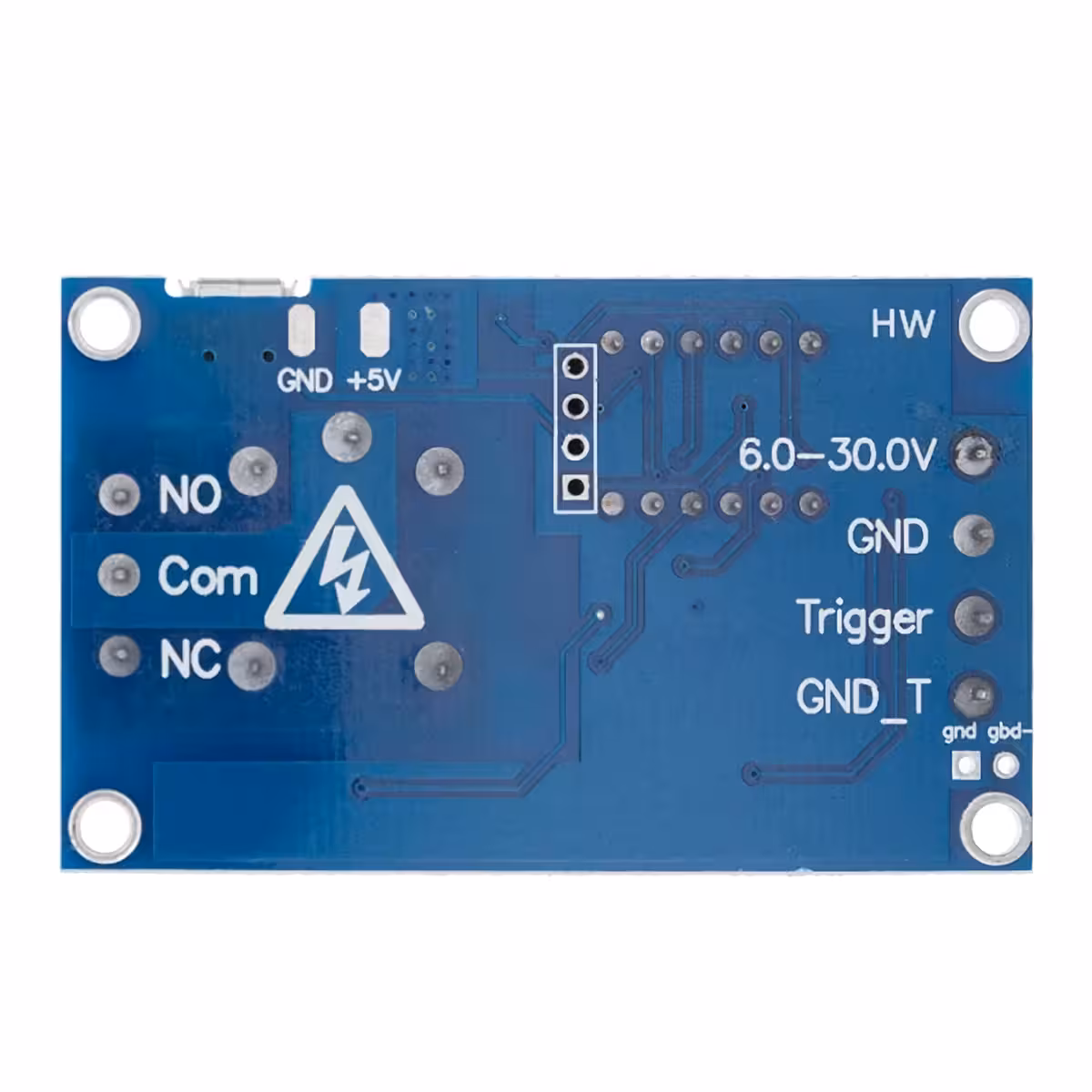

- Terminaler til strøm og relæudgang (monteret på printet)
- MicroUSB-port til alternativ 5V-strømforsyning
Ofte stillede spørgsmål
Kan jeg strømføde modulet direkte fra en powerbank via MicroUSB?
Ja. MicroUSB-porten kører på standard 5V, så enhver powerbank eller telefonoplader fungerer perfekt. Dette er særligt praktisk til mobile DIY-projekter eller hurtig test på arbejdsbordet.
Hvilke belastninger kan relæet sikkert styre?
Relæet håndterer op til 5A ved 30V DC eller 220V AC. Ved motorer eller pumper med høj startstrøm anbefaler vi at bruge et eksternt relæ eller kontaktor, hvor dette modul blot fungerer som styresignal.
Kan en 3,3V pin fra en ESP32 trigge modulet?
Ja. Trigger-indgangen accepterer High Level-signaler mellem 3V og 24V DC, så digitale pins fra Arduino, ESP32 eller Raspberry Pi kan aktivere modulet direkte uden ekstra modstande.
Hvad sker der med indstillingerne ved strømsvigt?
De bevares. Modulet har permanent hukommelse, så valgt tilstand, tidsindstillinger (OP/CL) og antal cyklusser (LOP) gemmes automatisk.
Hvordan fungerer P3-tilstanden og cyklusbegrænsning?
P3 udfører en automatisk ON/OFF-cyklus. Parameteren LOP bestemmer antallet af gentagelser — ved 0 kører cyklussen uendeligt. P3.1 starter ved eksternt triggersignal, mens P3.2 starter automatisk ved strømtilslutning.
