Universal brushless tester 24-72V: Diagnostikér motor, Hall-sensorer og controller uden ekstra udstyr
Vil din elcykel eller dit el-løbehjul ikke starte, og er du i tvivl om, hvor fejlen ligger? Det er frustrerende at bruge timevis på gætteleg. Med denne universelle tester til brushless motorer finder du lynhurtigt frem til fejlen. De tydelige LED-indikatorer giver dig et præcist svar på få minutter.
Testeren understøtter alle spændinger mellem 24V og 72V. Uanset om du arbejder på elcykler, el-løbehjul eller scootere med brushless motor og Hall-sensorer, er dette det ideelle værktøj til fejlsøgning.
Bemærk: Kun kompatibel med brushless motorer udstyret med Hall-sensorer. Fungerer ikke til sensorløse motorer.
Hvorfor vælge denne tester? (Fordele):
- Bredt spændingsområde 24V–72V — dækker langt de fleste el-køretøjer på markedet uden behov for adaptere.
- 5-i-1 testfunktion — tjek motorfaser, Hall-sensorer, controller, gashåndtag og bremsesystem med samme enhed.
- Øjeblikkelig LED-feedback — den centrale 5V-indikator og rotations-LED’erne fortæller dig på 30 sekunder, om fejlen ligger i strømforsyningen, sensorerne eller faserne.
- Kompakt og mobil — måler kun 10,5 × 7,5 × 2,5 cm, så den nemt kan ligge i værktøjskassen eller teknikertasken.
- Robust design — fungerer i temperaturer fra -20°C til +50°C, hvilket gør den velegnet til kolde værksteder eller garager.
Detaljer og ydeevne

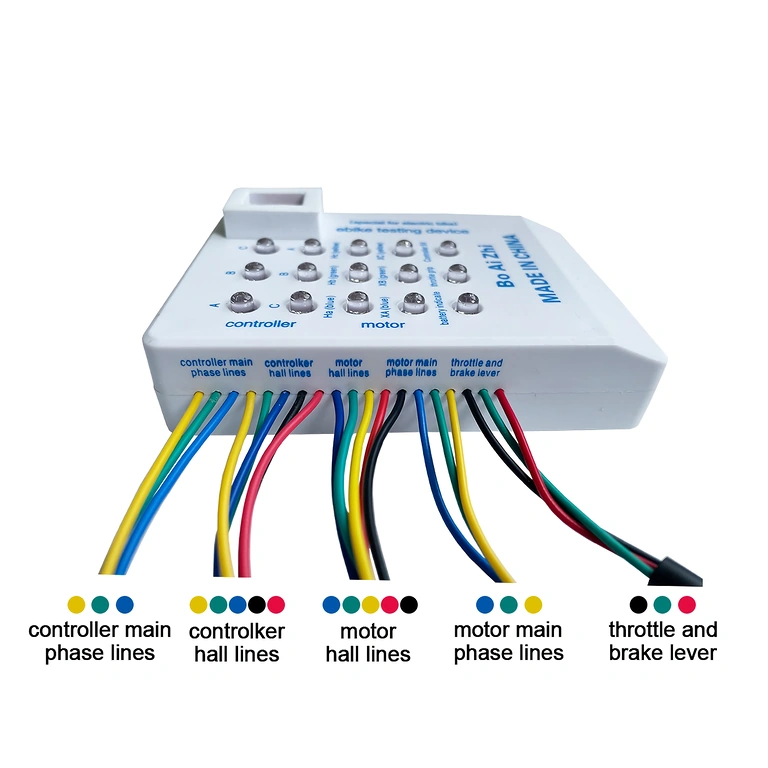

Testeren er udstyret med fem farvekodede stikgrupper, hvilket gør det umuligt at forbinde forkert. Faseledningerne (gul, grøn, blå) er isoleret fra controllerens ledninger, så du kan lokalisere fejlen præcist. Den centrale 5V-LED er din vigtigste indikator for controllerens interne strømforsyning; hvis den ikke lyser, ved du med det samme, at fejlen ikke ligger i selve motoren. Rækkefølgen af rotations-LED’erne (venstre mod højre) bekræfter, at faserne og Hall-signalerne er korrekt forbundet, hvilket er afgørende for en jævn og støjsvag motorgang.
| Parameter | Værdi / Detalje |
|---|---|
| Understøttede spændinger | 24V, 36V, 48V, 60V, 72V |
| Motortype | Brushless med Hall-sensor |
| Testfunktioner | Motorfaser, Hall-sensorer, controller, gashåndtag, bremse |
| Statusindikator | Rotations-LED’er + 5V central-LED + Gashåndtag-LED (grøn/rød) |
| Antal stikgrupper | 5 farvekodede grupper |
| Driftstemperatur | -20°C – +50°C |

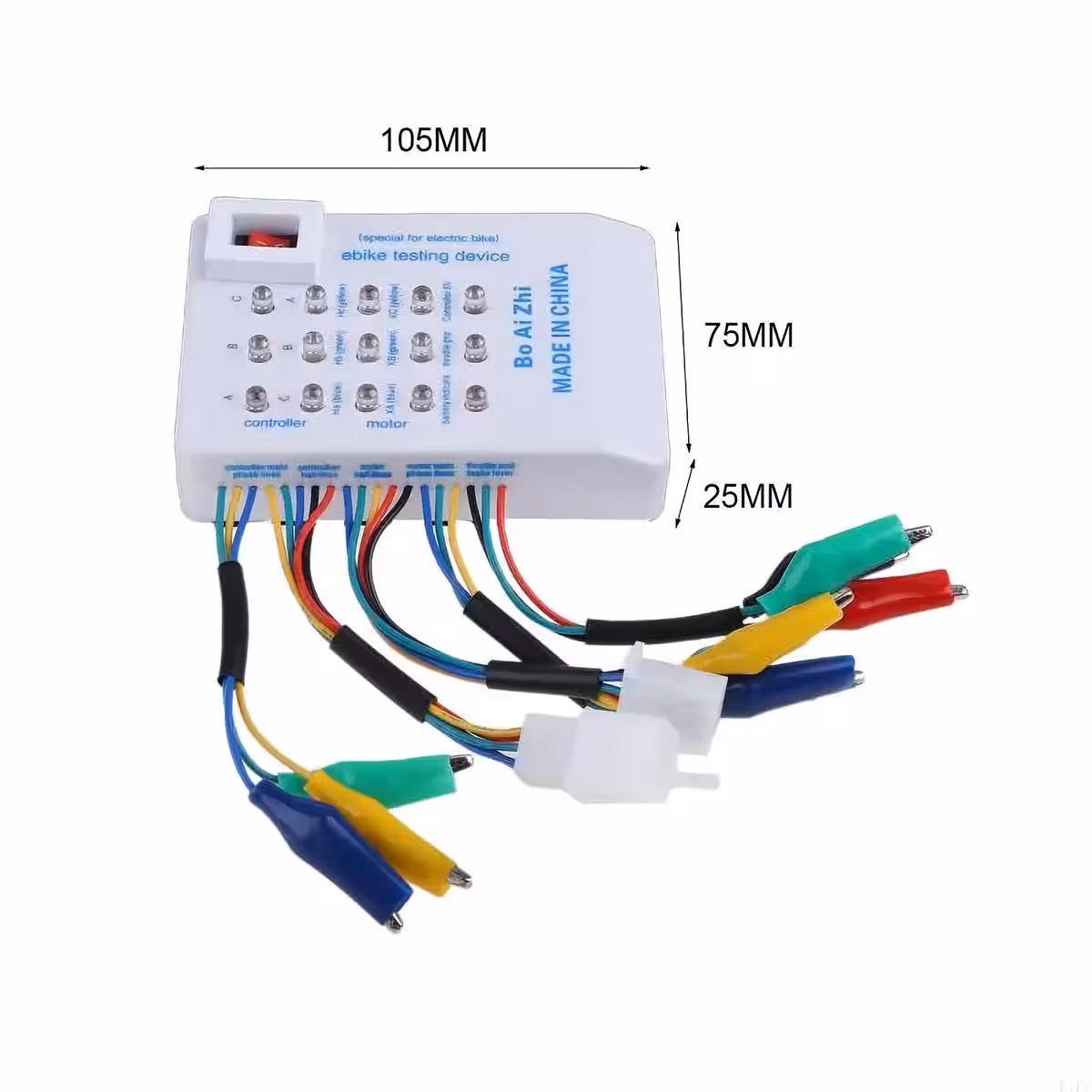

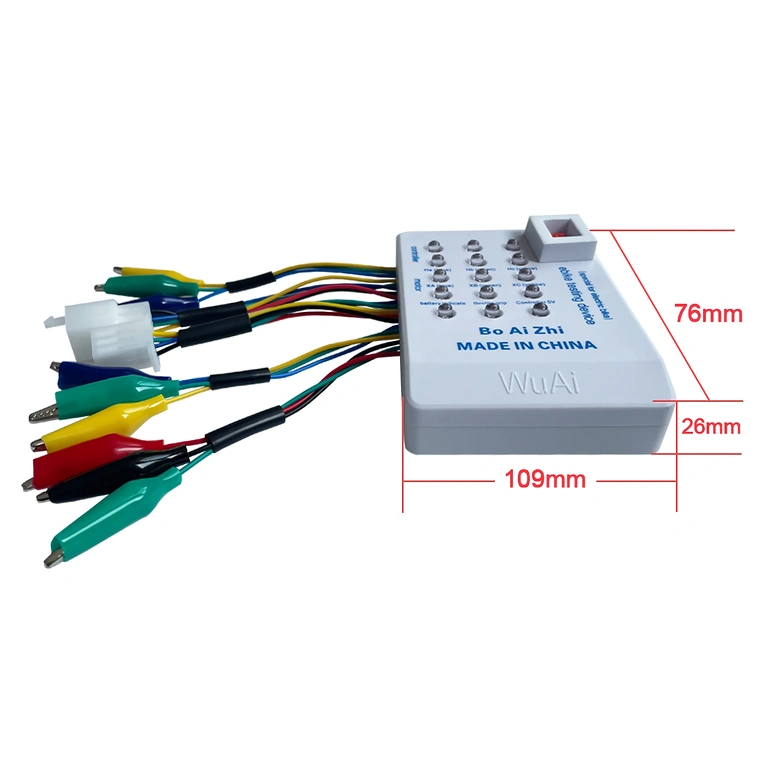

| Dimensioner | 10,5 × 7,5 × 2,5 cm |
| Kompatibilitet | Elcykler, el-løbehjul, brushless scootere |
Vejledning til brug
Test af motorfaser

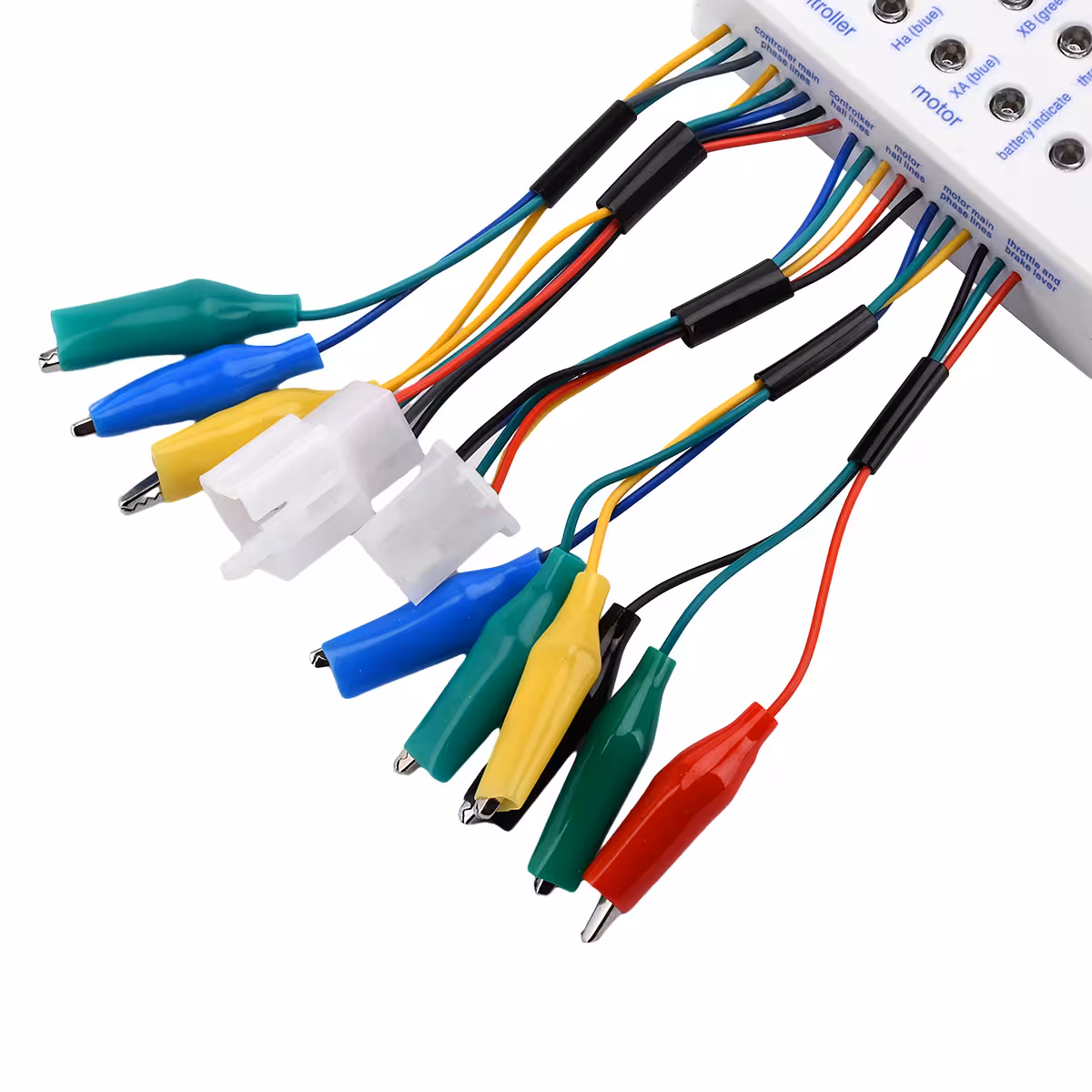

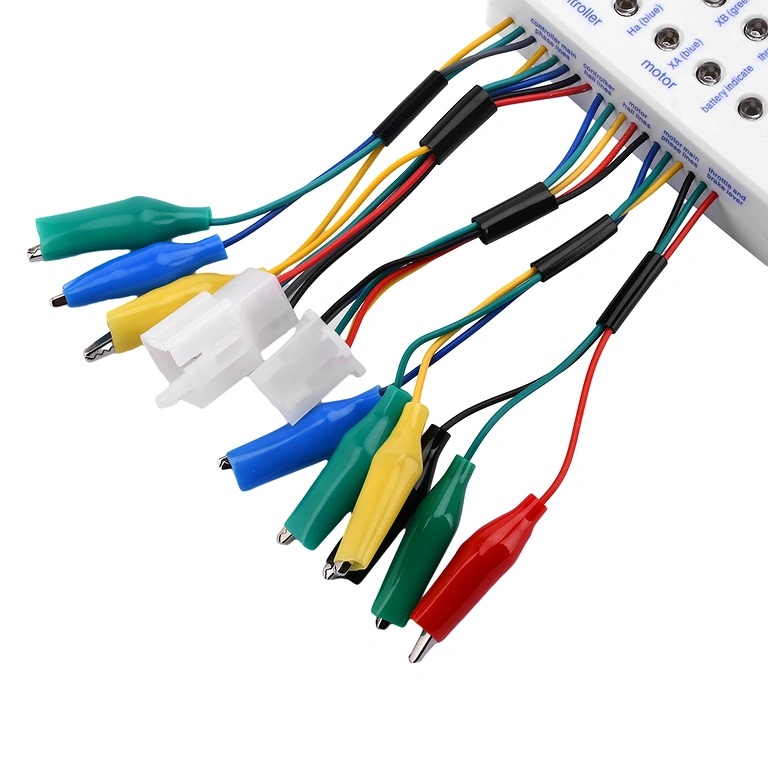

- Sørg for, at testeren er slukket, og tilslut de 3 faseledninger fra motoren til den relevante gruppe.
- Drej motoren fremad (hvis motoren har friløb, drejes hjulet manuelt baglæns).
- Kontrollér, at alle LED’er blinker, og observer rækkefølgen fra venstre mod højre.

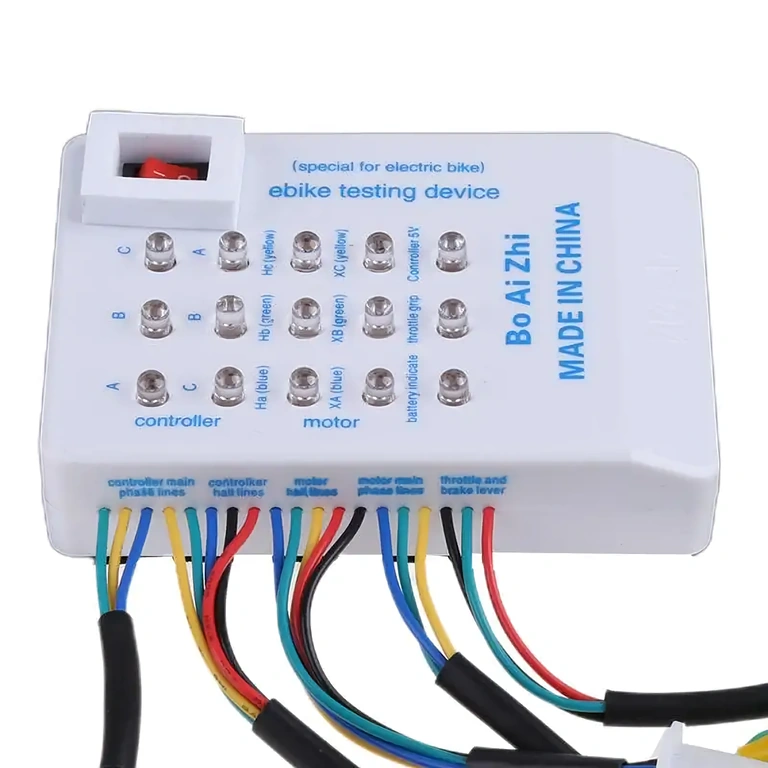

Test af Hall-sensorer og motorledninger
- Tilslut kun Hall-sensorstikket til testeren. På visse motorer kan det være nødvendigt at fjerne det hvide plastikstik først.
- Tænd for testeren og drej motoren fremad.
- Bekræft at alle LED’er blinker i den korrekte rækkefølge (venstre mod højre).
Test af controller
- Tilslut gashåndtaget til controlleren.
- Forbind controllerens fase- og Hall-ledninger til de tilsvarende grupper på testeren.
- Tilslut batteriet til controlleren.
- Tænd testeren og tjek, at 5V-LED’en lyser.
- Hvis 5V-lampen er slukket, leverer controlleren ikke korrekt spænding til Hall-sensorerne.
- Drej forsigtigt på gashåndtaget og se, om LED’erne lyser og roterer korrekt.

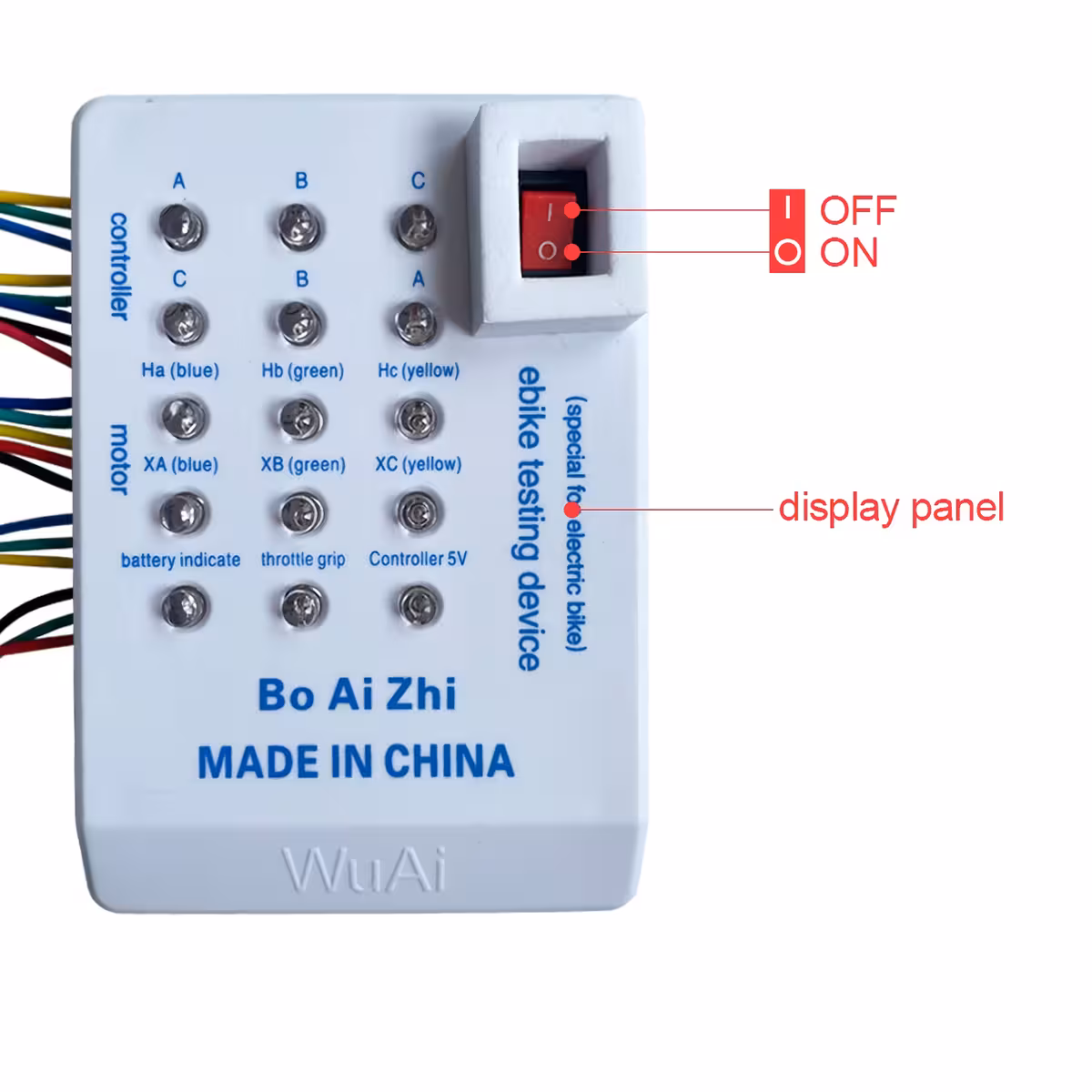

Test af gashåndtag
- Tilslut gashåndtaget til den første gruppe af stik på testeren.
- Tænd for testeren og tjek, at LED’en lyser grønt (hvileposition).
- Drej gashåndtaget helt i bund — LED’en skal skifte sekvens: grøn → slukket → rød (fuld gas).
- Hvis LED’en ikke følger denne sekvens, er gashåndtaget eller kablerne defekte.
Pakkens indhold
- 1× Universal brushless motortester med Hall-sensor
- Præinstallerede farvekodede stik
Ofte stillede spørgsmål
Virker den med alle brushless motorer?
Den fungerer med brushless motorer udstyret med Hall-sensorer til 24V–72V elcykler og el-løbehjul. Sensorløse motorer er ikke kompatible.
Hvad betyder det, hvis en Hall-sensor LED ikke lyser?
Den pågældende Hall-sensor eller den tilhørende ledning er defekt og bør udskiftes.
Hvorfor lyser 5V-LED’en ikke under test af controlleren?
Controllerens interne 5V-kredsløb er sandsynligvis defekt, eller der er brud på den røde eller sorte ledning i Hall-stikket.
LED’erne lyser i omvendt rækkefølge (højre → venstre). Er det en fejl?
Ja, det indikerer en uoverensstemmelse mellem Hall-ledningerne og motorfaserne. Dette løses ved at bytte om på forbindelserne.
LED’erne blinker samtidigt. Er det normalt?
Ved høj rotationshastighed kan LED’erne se ud til at lyse samtidigt. Det vigtigste er, at de alle lyser; sekvensen bliver tydelig, hvis du sænker hastigheden.
