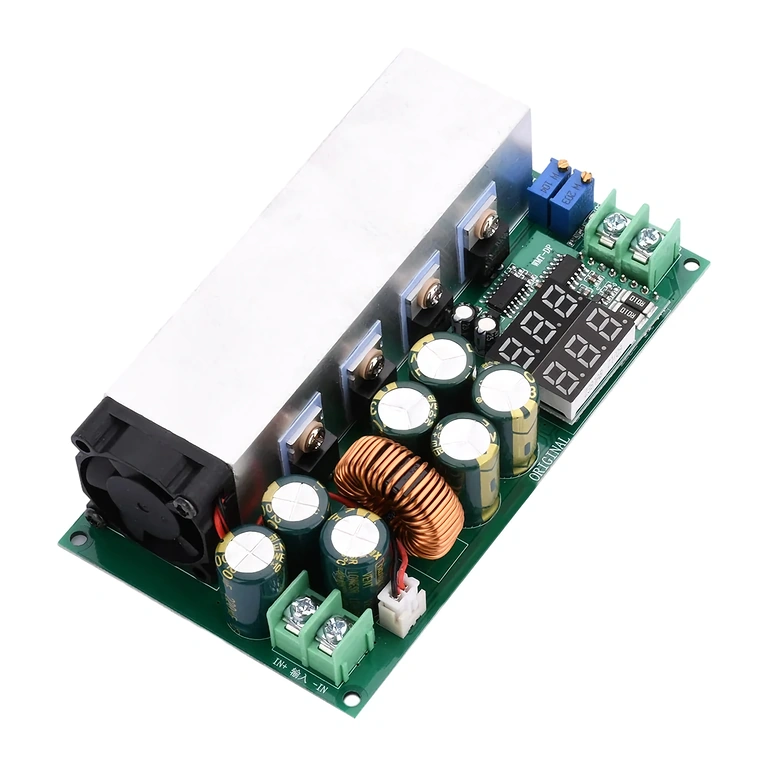

600W step-down modul DC 12-80V – præcis CV/CC-justering uden unødigt energitab
Har du brug for at konvertere spændingen fra en 24V, 48V eller 72V kilde til præcis det niveau, dit udstyr kræver? Uden kompromiser og uden spændingsudsving. Dette justerbare 600W step-down modul giver dig fuld kontrol over både udgangsspænding og strømstyrke – justeret direkte via to potentiometre med realtidsvisning på det indbyggede display.
Bemærk: Den maksimale udgangsspænding er lig med indgangsspændingen × 0,8 (f.eks. ved 60V indgang er maks. udgang 48V). Modulet er ikke kompatibelt med 72V batterier. Ved brug til batteriopladning anbefales det at montere en diode for at forhindre returstrøm.
Hvorfor vælge dette step-down modul? (Nøglefordele):
- Uafhængig CV/CC-justering — Justér spænding (2,5V–50V) og strøm (0–20A) separat; ideelt til udstyr med strenge krav ved opstart eller opladning

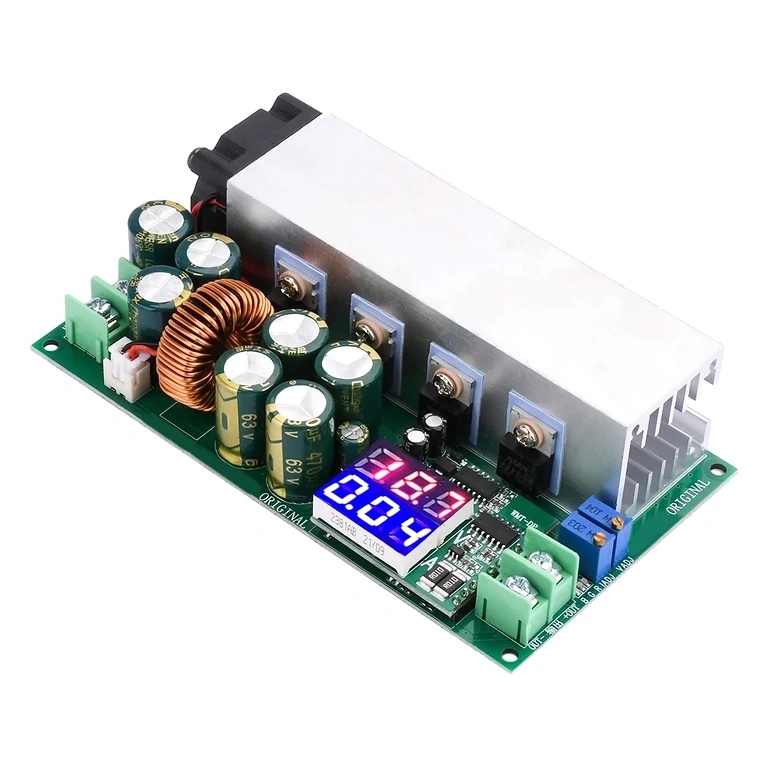

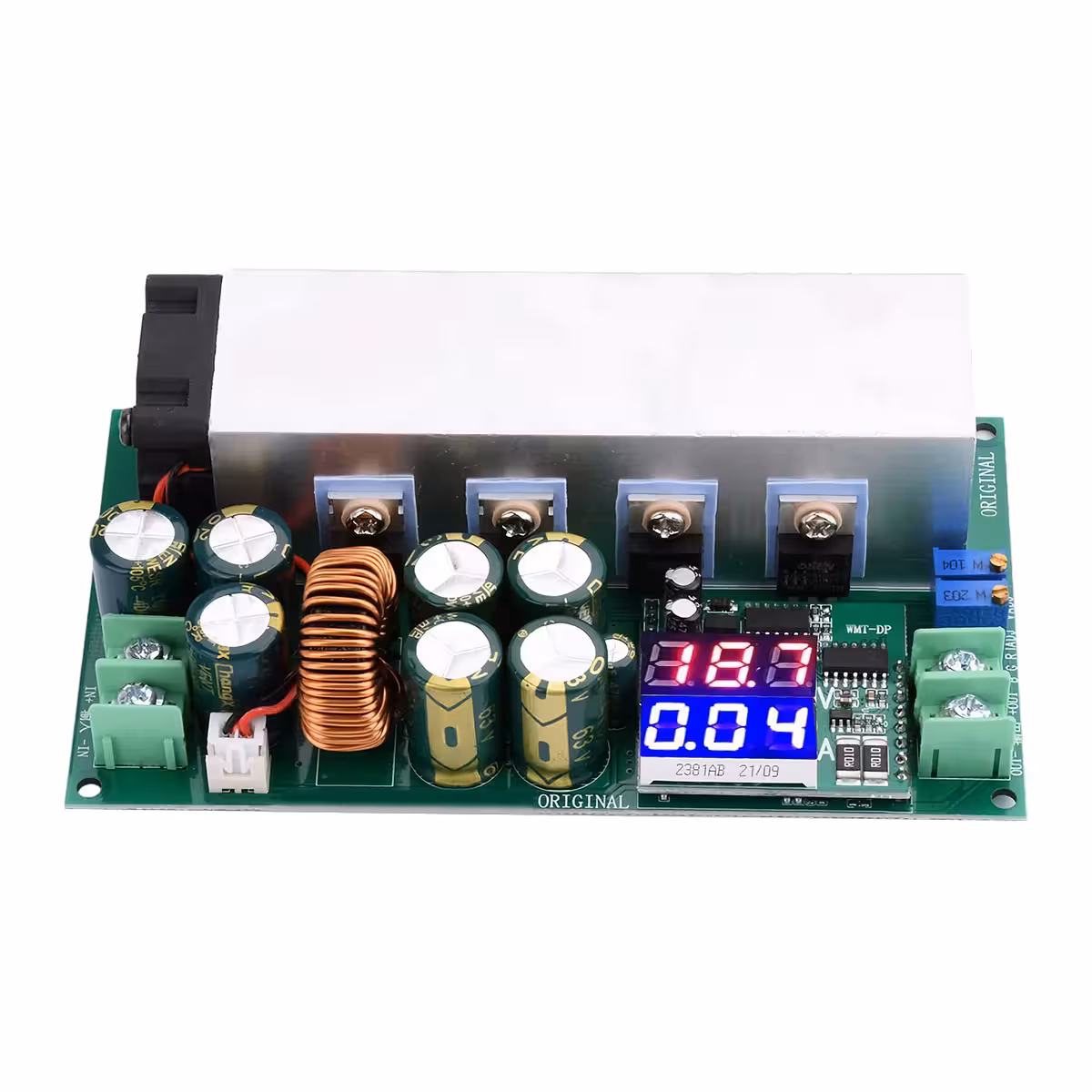

- Dobbelt digitalt display — Aflæs spænding og strømstyrke direkte på modulet uden behov for et multimeter
- Effektivitet ≥93% — Ved 600W betyder det et varmetab på under 42W, sammenlignet med 90–120W ved standardkonvertere
- Automatisk beskyttelse ved 25A — Hvis belastningen overstiger den indstillede grænse, begrænser kredsløbet strømmen for at beskytte modulet
- Beskyttelse mod forkert polaritet — Modulet tager ikke skade ved forkert tilslutning
- Driftstemperatur fra -40°C til +85°C — Stabil ydeevne, uanset om det er i et uopvarmet værksted eller i et lukket metalkabinet

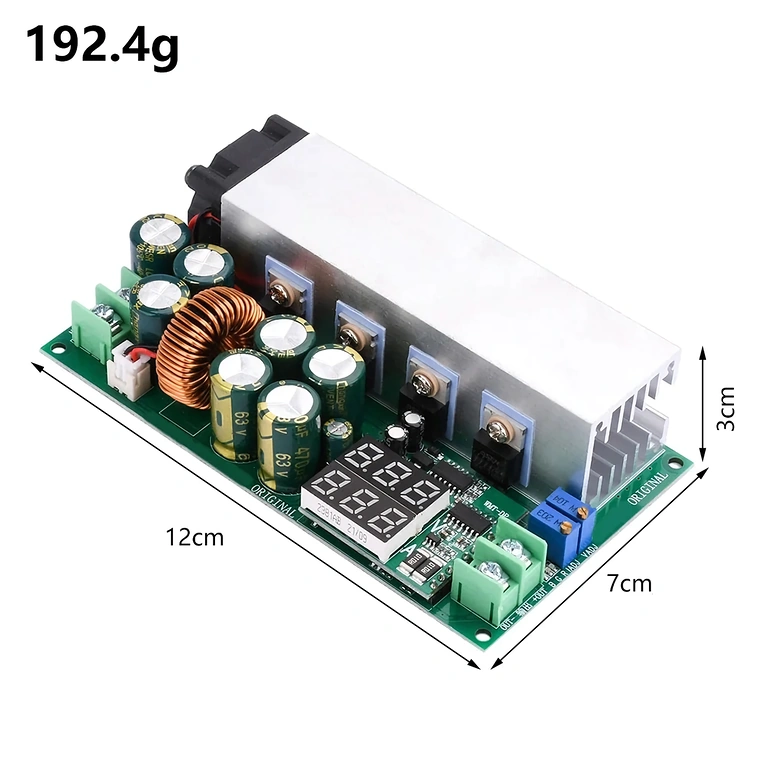

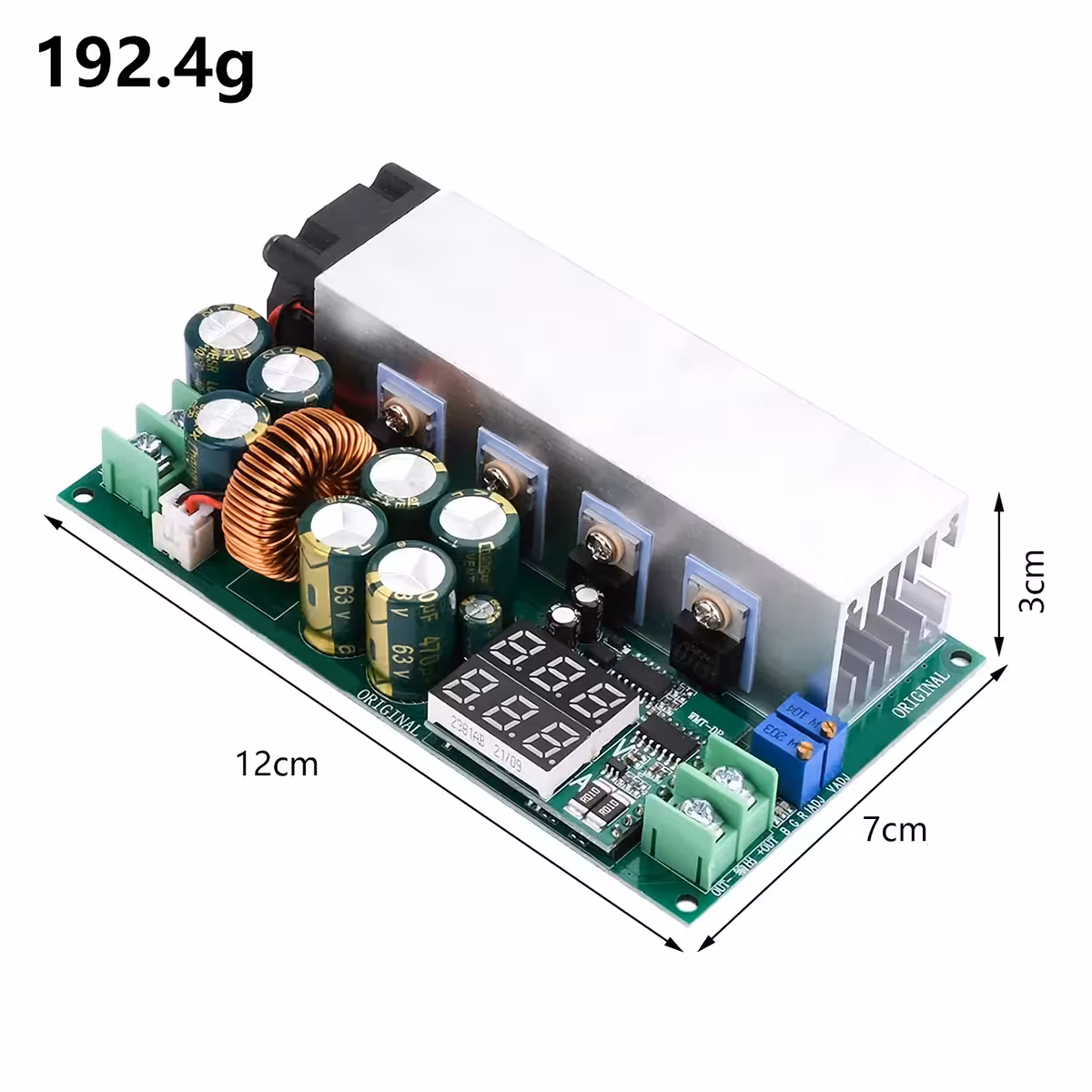

- Kompakt design: 125×70×32mm — Passer nemt ind i de fleste projekter uden behov for pladskrævende ændringer
Detaljer og ydeevne
Konverteren benytter en højfrekvent buck-topologi (step-down), der holder udgangsspændingen stabil, selv ved pludselige ændringer i belastningen. VADJ styrer spændingen, mens IADJ indstiller strømbegrænsningen – begge fungerer uafhængigt af hinanden. Tre LED-indikatorer viser arbejdstilstanden: blå (CV uden belastning), grøn (aktiv strøm) og rød (CC-tilstand aktiv) – øjeblikkelig feedback uden behov for oscilloskop.
| Parameter | Værdi / Detalje |
|---|---|
| Indgangsspænding | DC 12V – 80V (ikke kompatibel med 72V batteri) |
| Udgangsspænding | 2,5V – 50V justerbar (maks = Vin × 0,8) |
| Maks. udgangsstrøm | 20A (automatisk beskyttelse ved 25A) |
| Maks. effekt | 600W |
| Effektivitet | ≥ 93% |
| Display | Digitalt – viser spænding og strøm samtidigt |
| Driftstilstand | CV (konstant spænding) / CC (konstant strøm) |
| Integreret beskyttelse | Overstrøm (25A), beskyttelse mod omvendt polaritet |
| Driftstemperatur | -40°C – +85°C |
| Opbevaringstemperatur | -20°C – +50°C |
| Relativ luftfugtighed | 65% ± 20% |
| Dimensioner | 125mm × 70mm × 32mm |
Brugsanvisning

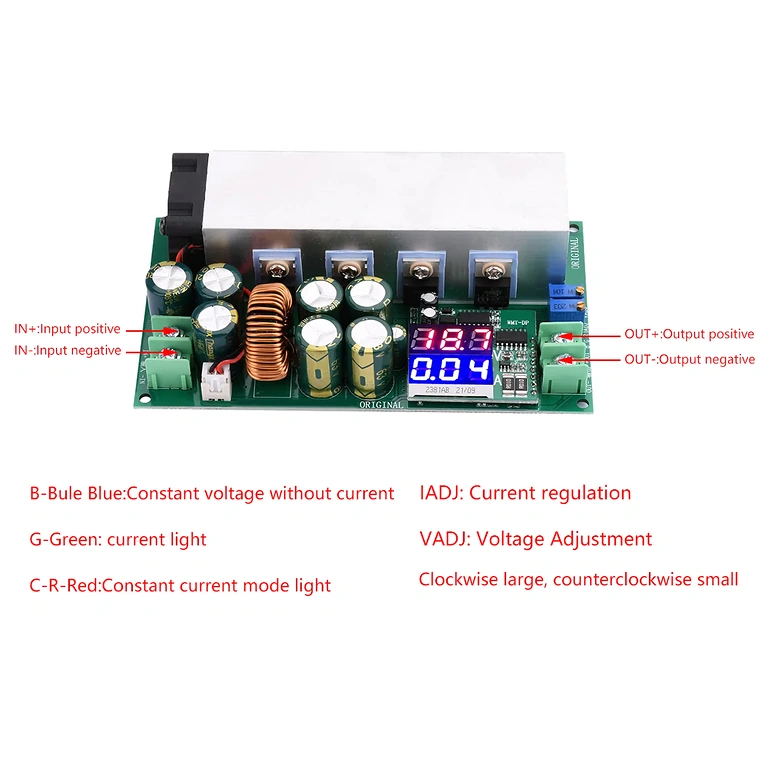

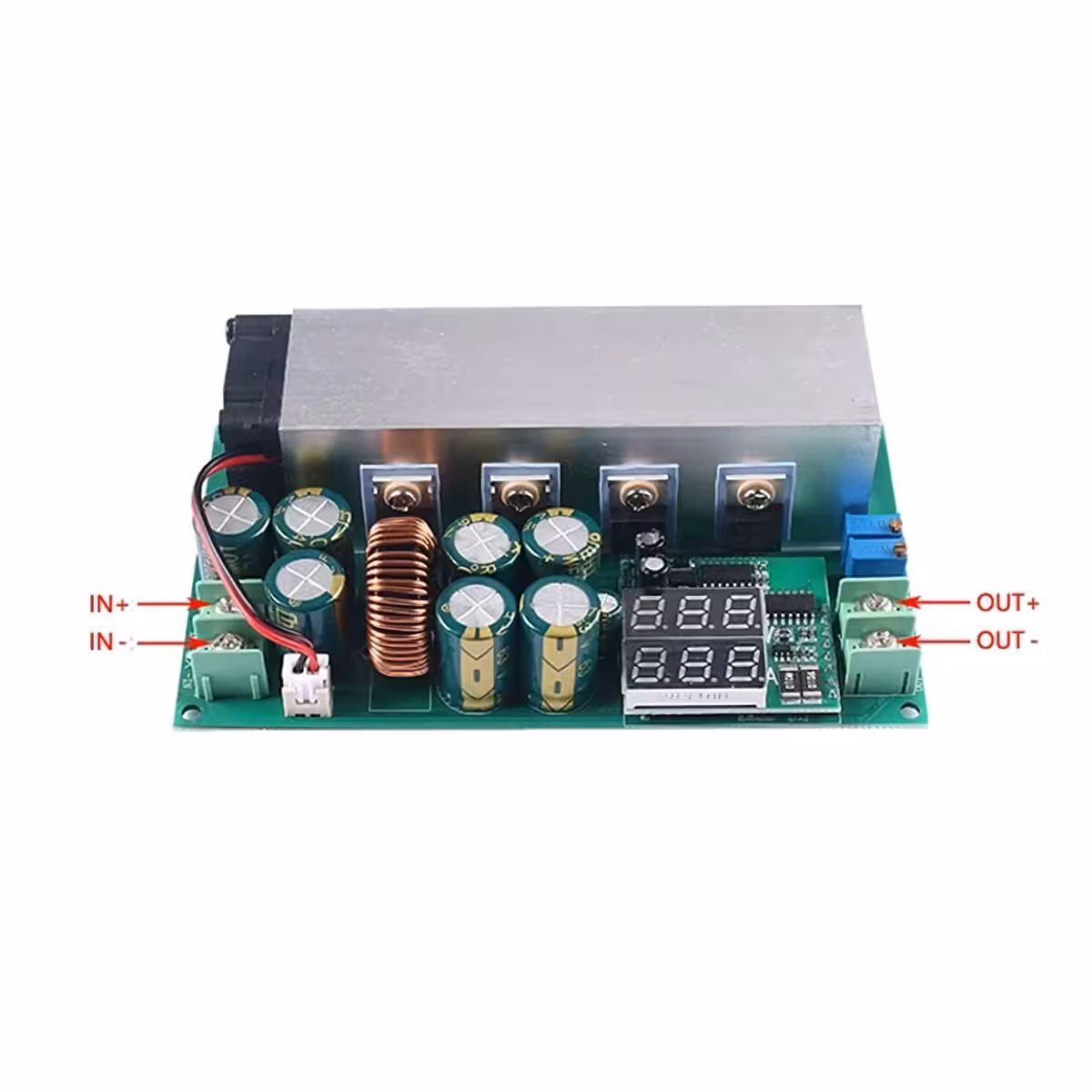

- Tilslut strømforsyningen til terminalerne IN+ og IN-, og vær opmærksom på korrekt polaritet (DC 12V–80V).
- Tilslut belastningen til terminalerne OUT+ og OUT-.
- Justér udgangsspændingen ved at dreje på VADJ-potentiometret – med uret for at øge spændingen, mod uret for at sænke den.
- Justér strømbegrænsningen ved at dreje på IADJ-potentiometret – med uret for at øge den tilladte strømstyrke, mod uret for at reducere den.
- Overvåg LED-indikatorerne: blå = CV-tilstand uden belastning; grøn = aktiv strøm; rød = CC-tilstand aktiv.
- Ved batteriopladning: Det er obligatorisk at montere en diode på udgangslinjen for at blokere returstrøm til modulet.
Pakkens indhold
- 1× Step-down modul DC 12-80V 20A 600W med digitalt display
Ofte stillede spørgsmål
Kan jeg bruge et 72V batteri som indgangskilde?
Nej. Et 72V batteri kan generere spændingstoppe, der overstiger modulets sikre grænse. Den tilladte indgangsspænding er strengt mellem DC 12V og 80V – ingen undtagelser ved 72V.
Hvad er den maksimale udgangsspænding ved 60V indgang?
48V. Formlen er simpel: Maksimal udgangsspænding = indgangsspænding × 0,8. Du kan bruge denne beregning ved enhver indgangsværdi.
Virker det til opladning af Li-Ion eller LiPo batterier?
Ja, CC-tilstanden (konstant strøm) er præcis, hvad der kræves til opladningsfasen. Husk altid at tilføje en diode på udgangen – uden denne kan returstrøm fra batteriet beskadige modulet.
Har jeg brug for ekstra køling ved maksimal effekt?
Ved belastninger over 400–450W vil en køleplade eller en lille blæser forlænge komponenternes levetid markant. Ved kontinuerlig drift på 600W er aktiv køling nødvendig.
