Digitalt AC-panelvoltmeter – præcis måling og nem installation
Har du brug for at overvåge spændingen i din el-tavle uden at skulle trække ekstra kabler til strømforsyning? Dette digitale AC-panelvoltmeter er den ideelle løsning. Det får strøm direkte fra den linje, der måles, og viser værdierne tydeligt på et skarpt blåt LED-display. Det fungerer upåklageligt i både 1-fasede og 3-fasede systemer.
Bemærk: Denne model måler udelukkende vekselspænding (AC). I 3-fasede systemer tilsluttes det mellem to faser (hovedspænding). I 1-fasede systemer tilsluttes det mellem fase og nul.
Hvorfor vælge denne model? (Nøglefordele):
- Ingen ekstern strømforsyning — enheden strømfødes direkte fra målespændingen, hvilket sparer dig for ekstra kabelføring i tavlen.
- Præcision på ±1% — en fejlmargin på under 2–4V ved 230V, hvilket er rigeligt til professionel overvågning.
- Kompatibelt med 1- og 3-fasede systemer — samme enhed måler 230V (fase-nul) eller 380–400V (fase-fase) uden behov for ændringer.

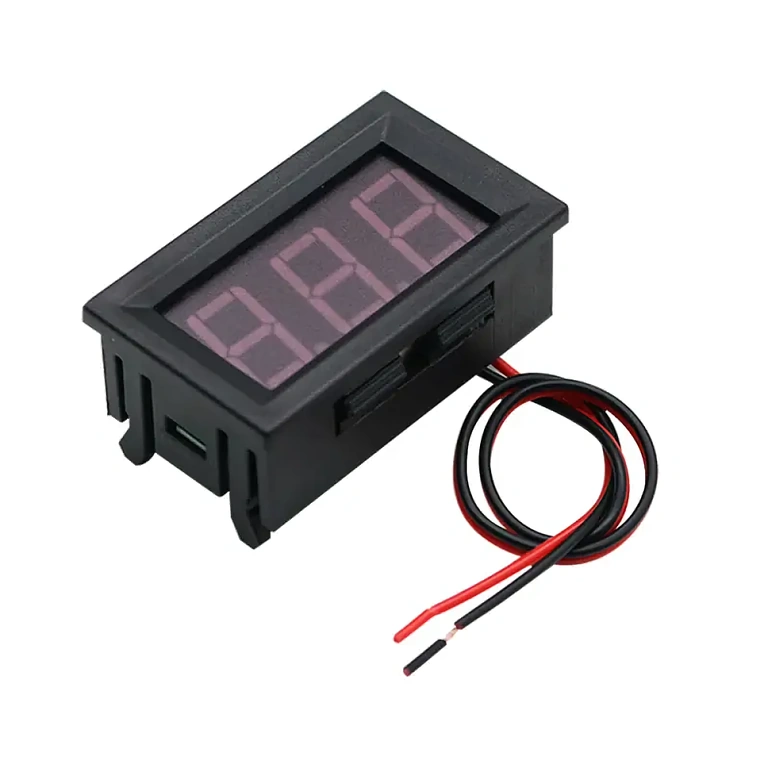

- Blåt 0,56″ LED-display — store tal, der er lette at aflæse på afstand eller i tavler med begrænset belysning.
- Finjustering via trimmer — hvis displayet afviger en smule, kan du nemt kalibrere det på 30 sekunder med en præcisionsskruetrækker.
- Beskyttelse mod forkert polaritet — en fejlforbindelse beskadiger ikke enheden.
Detaljer og ydeevne
Med en indgangsimpedans på over 1 MΩ belaster voltmeteret stort set ikke det kredsløb, der måles, så installationen ikke påvirkes. De medfølgende 20 cm kabler er rigelige til montering i standardtavler, og selve huset på 4,8 x 2,9 x 2,2 cm passer i de fleste standardudskæringer. Det fungerer stabilt i temperaturer fra -20°C til +65°C, hvilket gør det velegnet til både udendørs bokse og industrielle miljøer med store temperatursvingninger.
| Parameter | Værdi / Detalje |
|---|---|
| Måletype | Vekselspænding (AC) |
| Systemkompatibilitet | 1-faset og 3-faset |
| Strømforsyning | Via målespænding (ingen ekstern strømforsyning) |
| Præcision | ±1% |
| Indgangsimpedans | > 1 MΩ |
| Display | Blåt LED, 0,56 tommer (14,22 mm) cifre |
| Kabellængde | 20 cm (rød + / sort -) |
| Kalibrering | Integreret trimmer-potentiometer |
| Beskyttelse | Mod forkert polaritet |

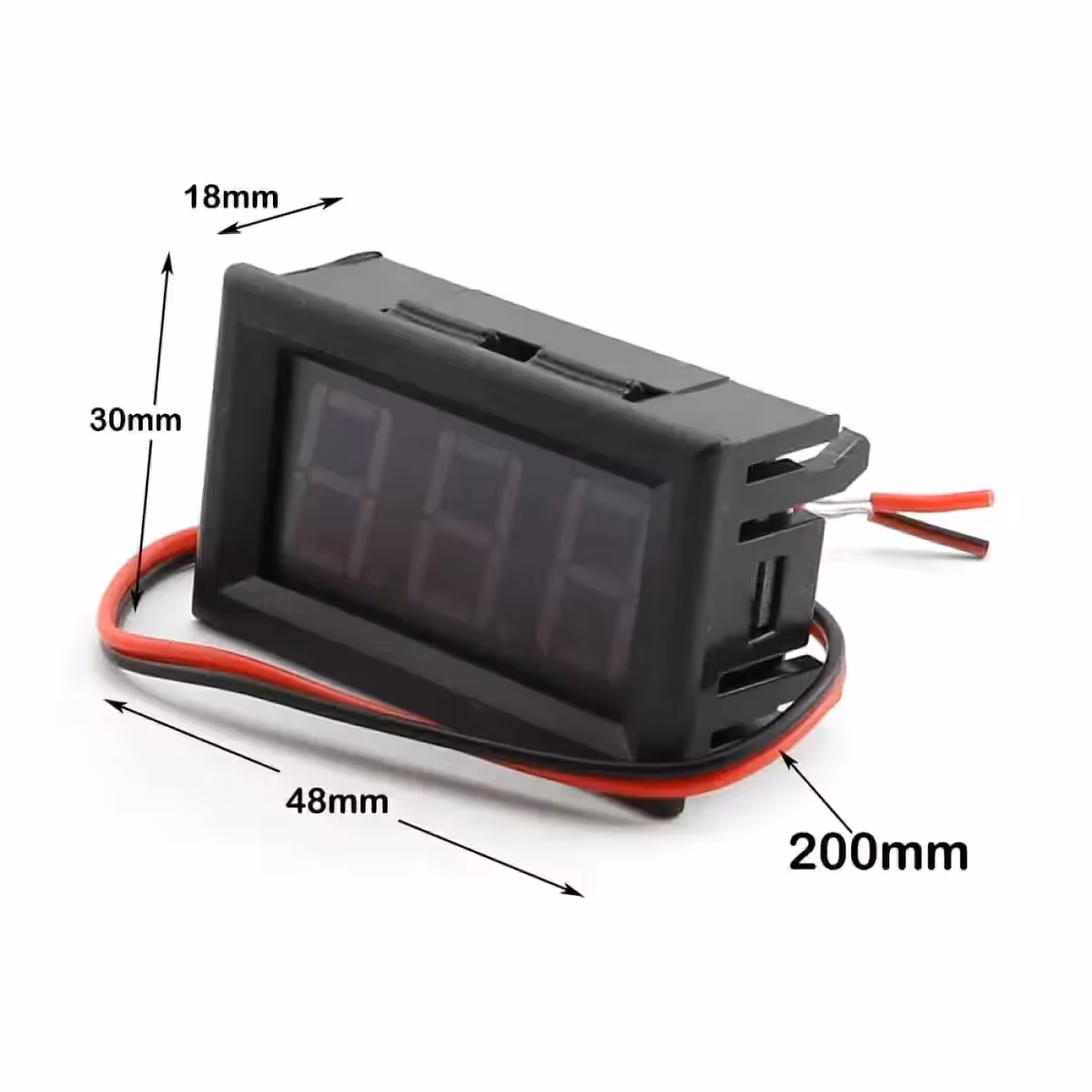

| Produktmål | 4,8 x 2,9 x 2,2 cm |
| Monteringshul | 4,6 x 2,7 cm |
| Nettovægt | 18 g |
| Driftstemperatur | -20°C … +65°C |
Installationsvejledning
- Afbryd altid strømmen til kredsløbet, før du påbegynder arbejdet.
- Lav en udskæring i panelet på 4,6 x 2,7 cm.
- Indsæt voltmeteret og fastgør det med de medfølgende sideklemmer.

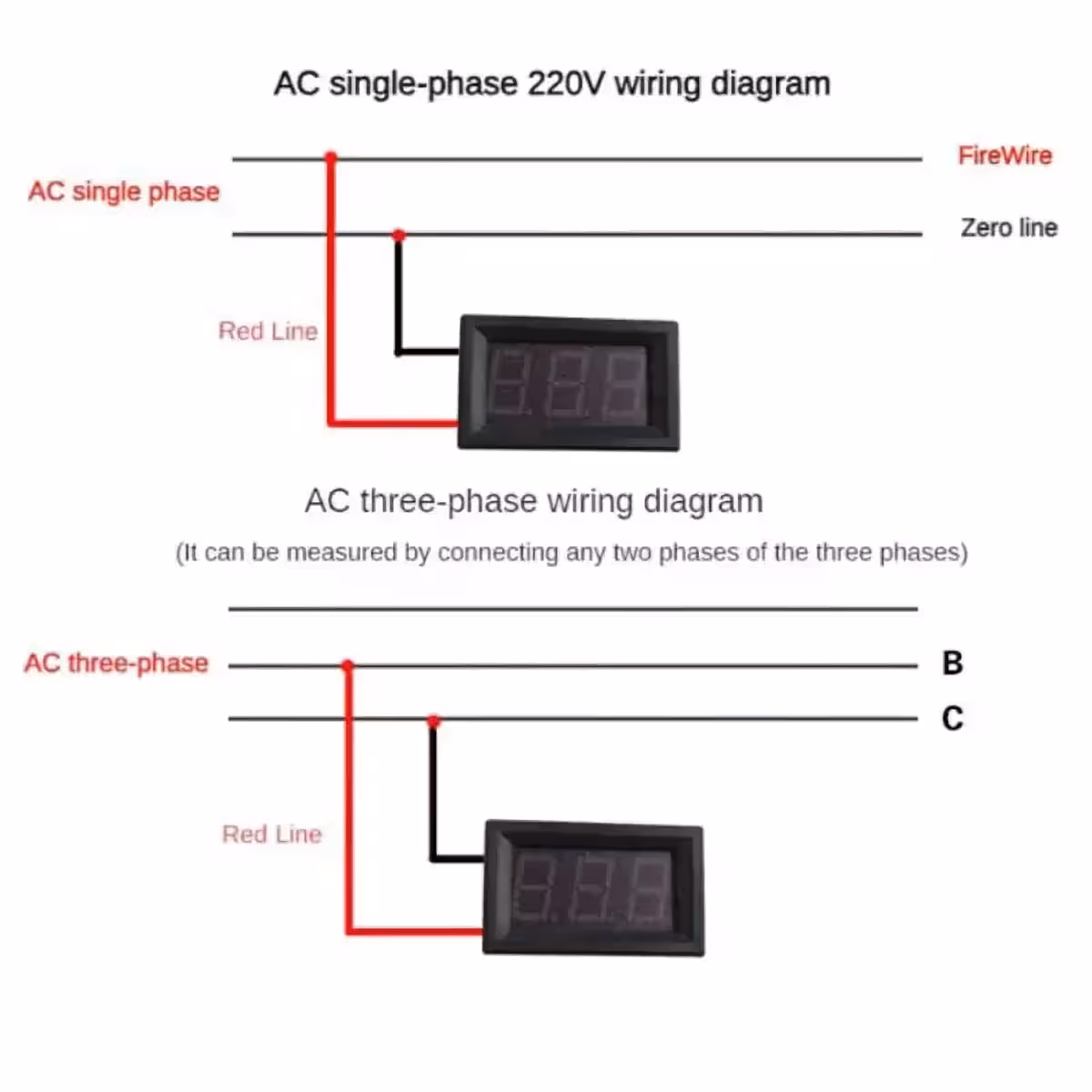

- Forbind det røde kabel (+) og det sorte kabel (-) til målepunkterne: fase-nul (1-faset) eller fase-fase (3-faset).
- Tænd for strømmen og aflæs spændingen direkte på LED-displayet.

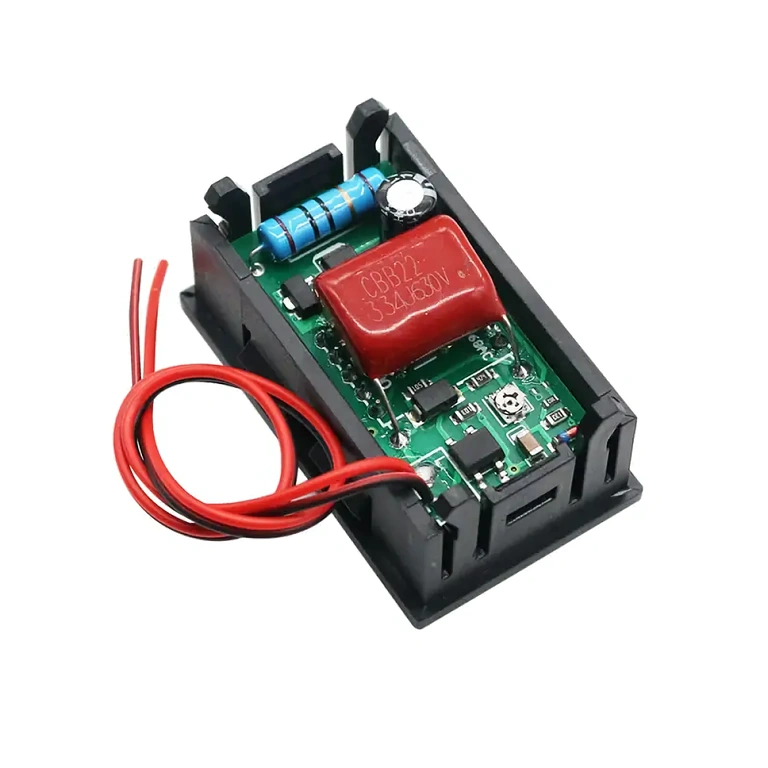

- Hvis værdien afviger fra et referenceapparat, kan du justere trimmer-potentiometeret på bagsiden med en lille skruetrækker, indtil værdien stemmer.
- Sørg for korrekt isolering af alle forbindelser før endelig ibrugtagning.

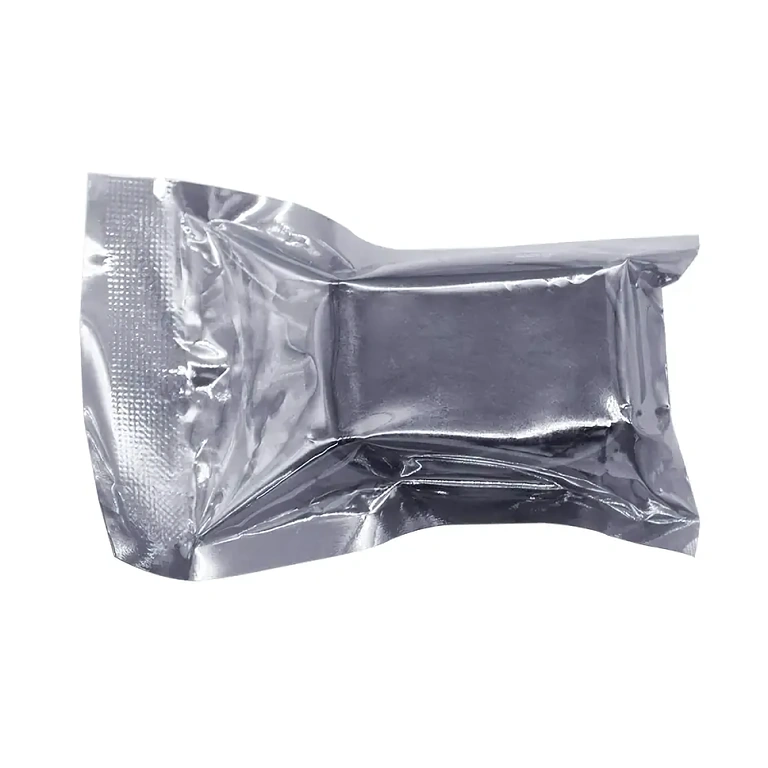

Pakkens indhold
- 1 x Digitalt AC-panelvoltmeter med blåt LED-display
- Integrerede tilslutningskabler (20 cm, rød og sort)
Ofte stillede spørgsmål
Kan det måle jævnspænding (DC)?
Nej. Denne model er udelukkende designet til vekselspænding (AC). Til DC-applikationer skal du bruge en dedikeret model.
Kræver det en separat strømforsyning?
Nej. Det får strøm direkte fra den spænding, det måler – det sparer dig for ekstra ledningsføring.
Hvordan tilslutter jeg det i et 3-faset system?
Forbind det røde og sorte kabel mellem to vilkårlige faser. Du vil herefter måle hovedspændingen – typisk 380–400V AC.
Hvad sker der, hvis jeg bytter om på ledningerne?
Enheden er beskyttet mod forkert polaritet, så den tager ikke skade. Vi anbefaler dog altid at overholde markeringerne for korrekt drift.
Hvordan kalibrerer jeg det, hvis det viser forkert?
Brug en præcisionsskruetrækker til at dreje på trimmer-potentiometeret på bagsiden, indtil displayet viser den korrekte værdi i forhold til et kalibreret måleinstrument.
Passer det i standard el-tavler?
Ja. Det kræver en udskæring på 4,6 x 2,7 cm, hvilket er en standardstørrelse til de fleste el-tavler og kontrolpaneler.
