Digital omdrejningstæller med NPN Hall-sensor – præcis måling til traktor, mejetærsker eller drejebænk
Hvis du ikke kan aflæse omdrejningstallet præcist, ender du ofte med at justere motoren på gefühl – og det koster både på brændstofforbruget og sliddet på maskineriet. Med denne digitale LED-omdrejningstæller med NPN Hall-sensor får du realtidsvisning af akslens omdrejninger pr. minut med en høj præcision på ±2 RPM ved hastigheder under 5000 RPM.

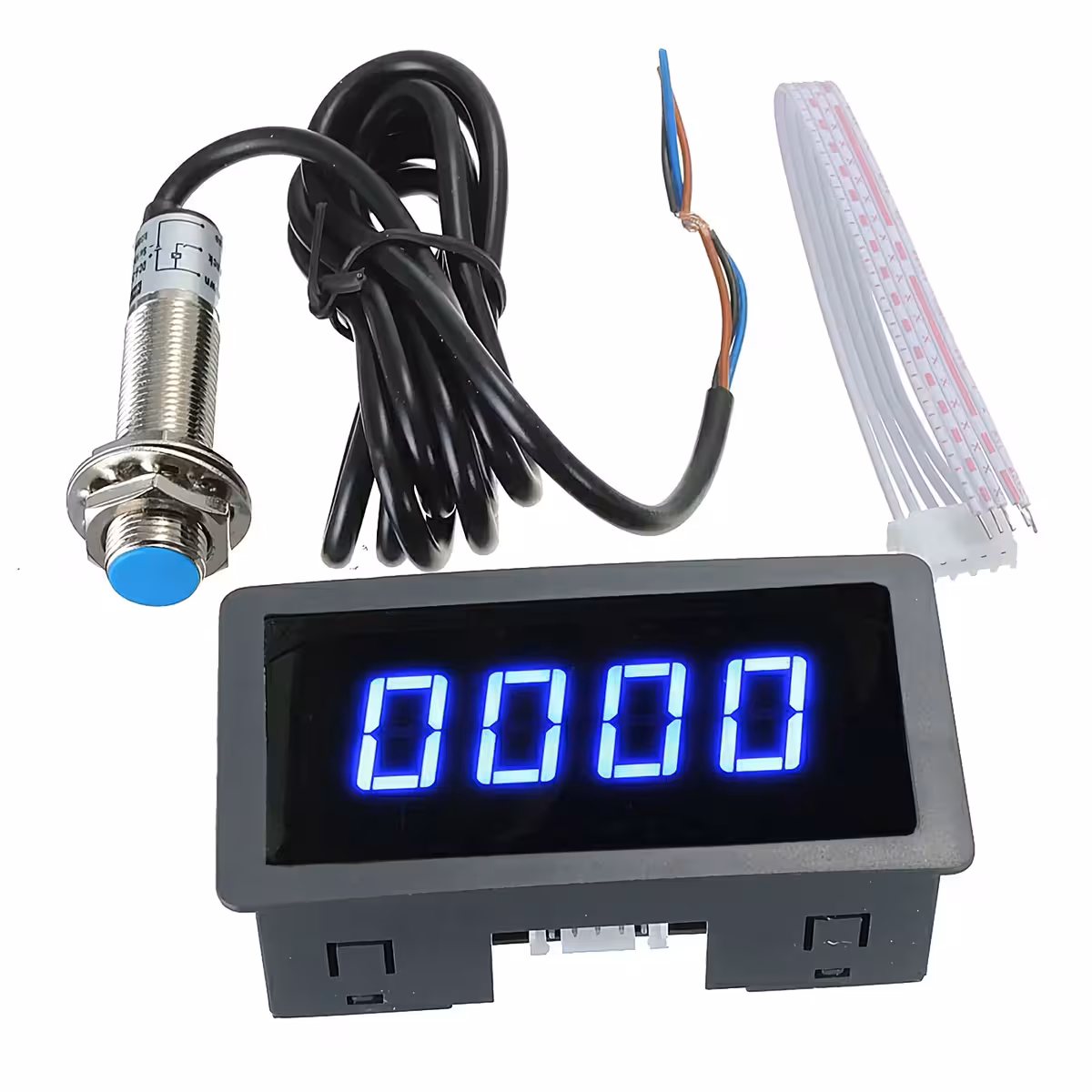

Bemærk: Pakken er komplet og indeholder selve omdrejningstælleren, NPN Hall-sensor samt en 10×2 mm magnet. Du behøver ikke tilkøbe ekstra udstyr for at komme i gang.
Hvorfor vælge denne model? (Fordele):

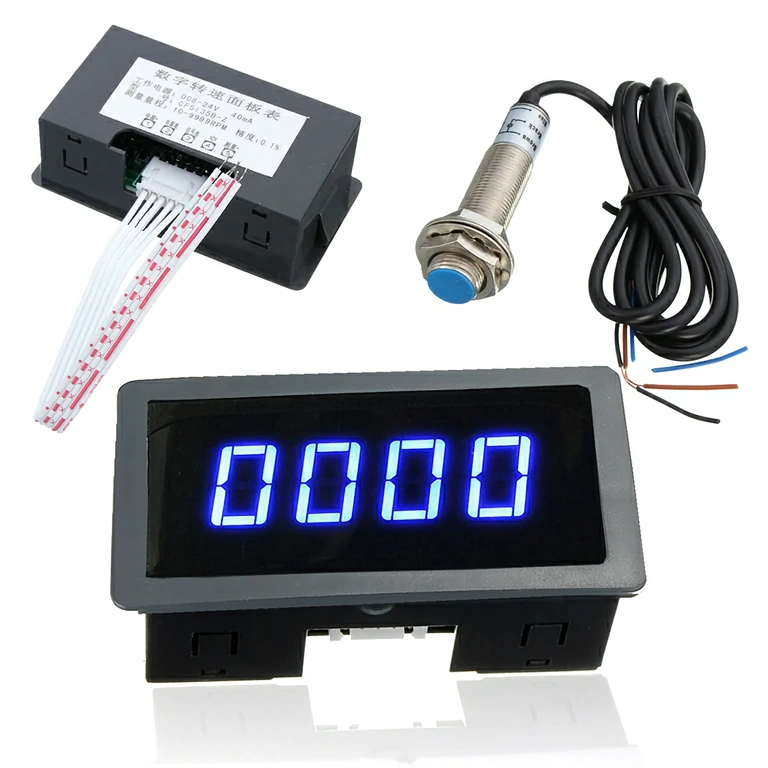

- Blåt LED-display med høj synlighed — 0,56 tommer store tal, der er lette at aflæse selv i direkte sollys i traktorkabinen eller under kraftig belysning på værkstedet.
- Hurtig opdatering — Opdaterer mere end 3 gange i sekundet, så du altid ser det aktuelle omdrejningstal uden forsinkelse, når du justerer gas eller overvåger belastning.
- Universel spænding (12V/24V) — Fungerer direkte på både mindre traktorer (12V) og større maskiner som mejetærskere (24V) uden behov for adaptere.
- Høj præcision — ±2 RPM under 5000 RPM. Ved standard PTO-hastighed på 540 RPM er fejlmargenen minimal, hvilket sikrer præcis mekanisk justering.
- Berøringsfri måling — Magneten monteres på akslen, og sensoren placeres i en afstand på 1–10 mm. Ingen friktion eller mekanisk slid.
- Standard udskæringsmål (76×39 mm) — Passer direkte i de fleste eksisterende instrumentpaneler uden behov for omfattende modifikationer.
Detaljer og ydeevne
Hjertet i denne omdrejningstæller er et digitalt LED-modul med en responshastighed på 100 Hz, hvilket gør det muligt at registrere hurtige ændringer i omdrejningstallet øjeblikkeligt. Med et måleområde på 5–9999 RPM er den velegnet til alt fra langsomt roterende PTO-aksler til hurtige elmotorer.
NPN Hall-sensoren registrerer magneten uden fysisk kontakt, hvilket giver en driftssikker løsning. Det medfølgende kabel på 1 meter giver fleksibilitet ved montering, og med et driftstemperaturområde fra –10°C til +60°C er den bygget til at klare både kolde vinterdage på marken og varme forhold på værkstedet.
| Parameter | Specifikation |
|---|---|
| Display | Blå LED, 0,56 tommer tal |
| Forsyningsspænding | DC 8V – 24V (kompatibel med 12V og 24V) |
| Måleområde | 5 – 9999 RPM |
| Præcision | ±2 RPM under 5000 RPM / ±3 RPM over 5000 RPM |
| Opdateringshastighed | >3 gange / sekund |
| Responsfrekvens | 100 Hz |

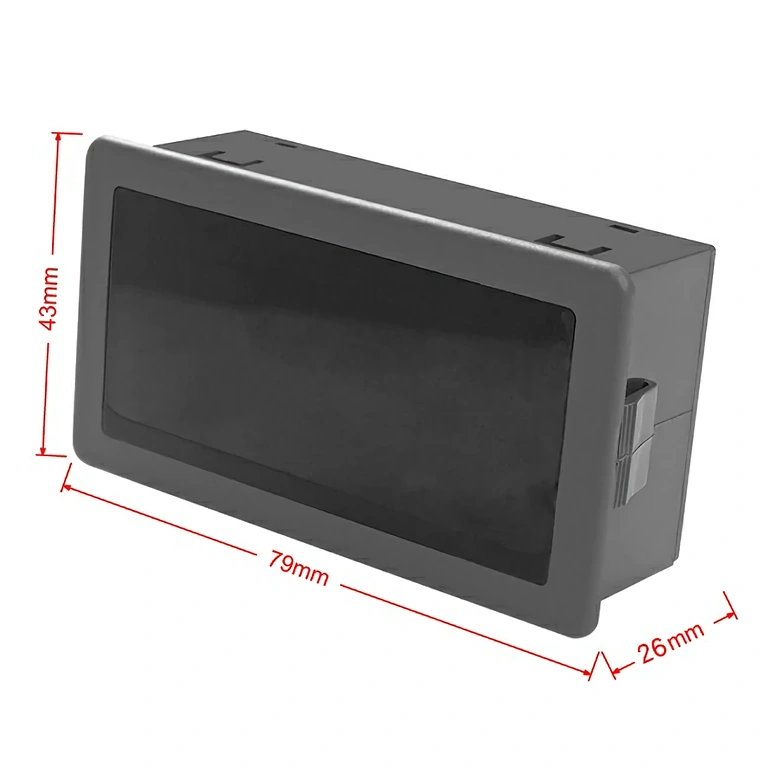

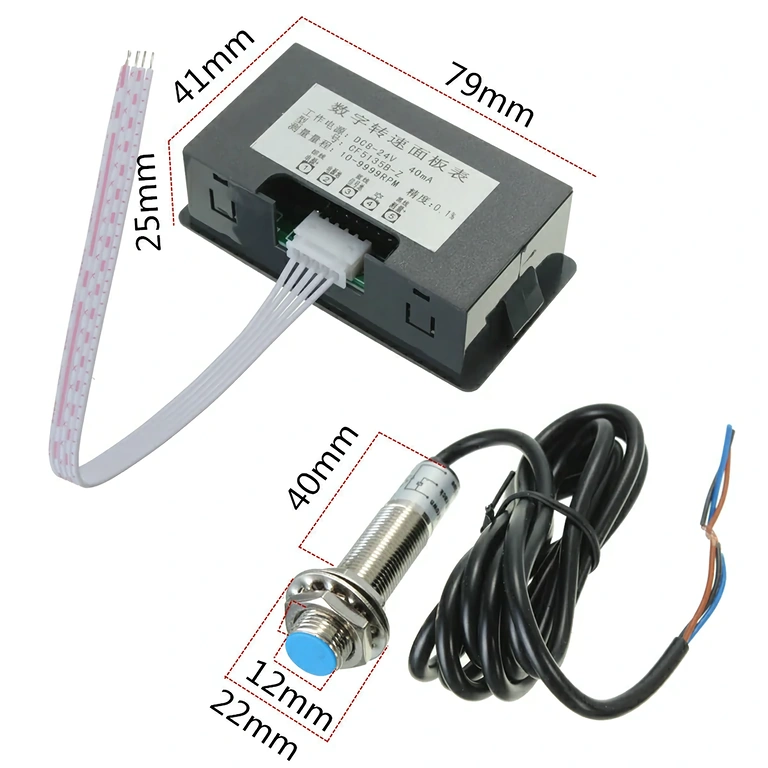

| Enhedens mål | 79 × 42 × 25 mm |
| Udskæringsmål | 76 × 39 mm |
| Sensortype | Hall NPN magnetisk detektion |
| Detektionsafstand | 1 mm – 10 mm |
| Sensor udgangsstrøm | 20 mA |
| Driftstemperatur | –10°C til +60°C |
| Sensormål | 60 × 10 mm, 1 m kabel |
| Magnet | 10 × 2 mm |
Installationsvejledning
- Monter magneten (10×2 mm) på den roterende aksel (PTO-aksel, motoraksel eller svinghjul) ved hjælp af epoxylim eller et mekanisk spændebånd.
- Fastgør NPN Hall-sensoren på en stationær flade med en afstand på 1–10 mm til magneten. Den optimale afstand for stabilitet er 3–5 mm.

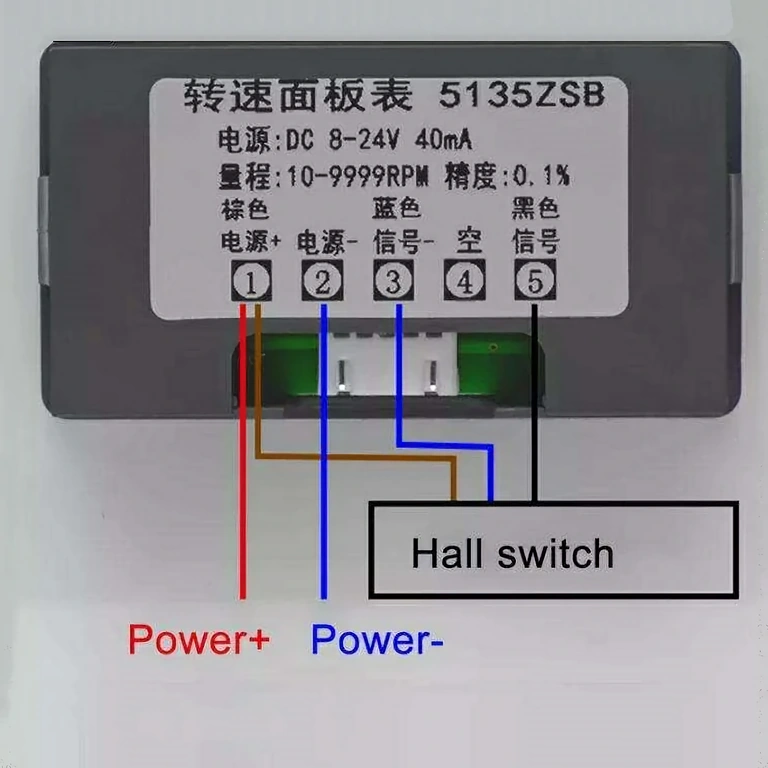

- Tilslut omdrejningstælleren: Rød ledning til (+) DC 8V–24V, sort til stel (–), og gul/signal til sensorens udgang.
- Tilslut Hall-sensoren: Brun ledning til (+) forsyning, blå til stel (–), og sort til omdrejningstællerens signalindgang.
- Tænd for systemet — LED-displayet lyser op og viser omdrejningstallet, så snart magneten passerer sensoren.
- Kalibrering (hvis nødvendigt): Hvis din maskine har flere magneter på akslen, skal du kontrollere indstillingen for impulser pr. omdrejning.

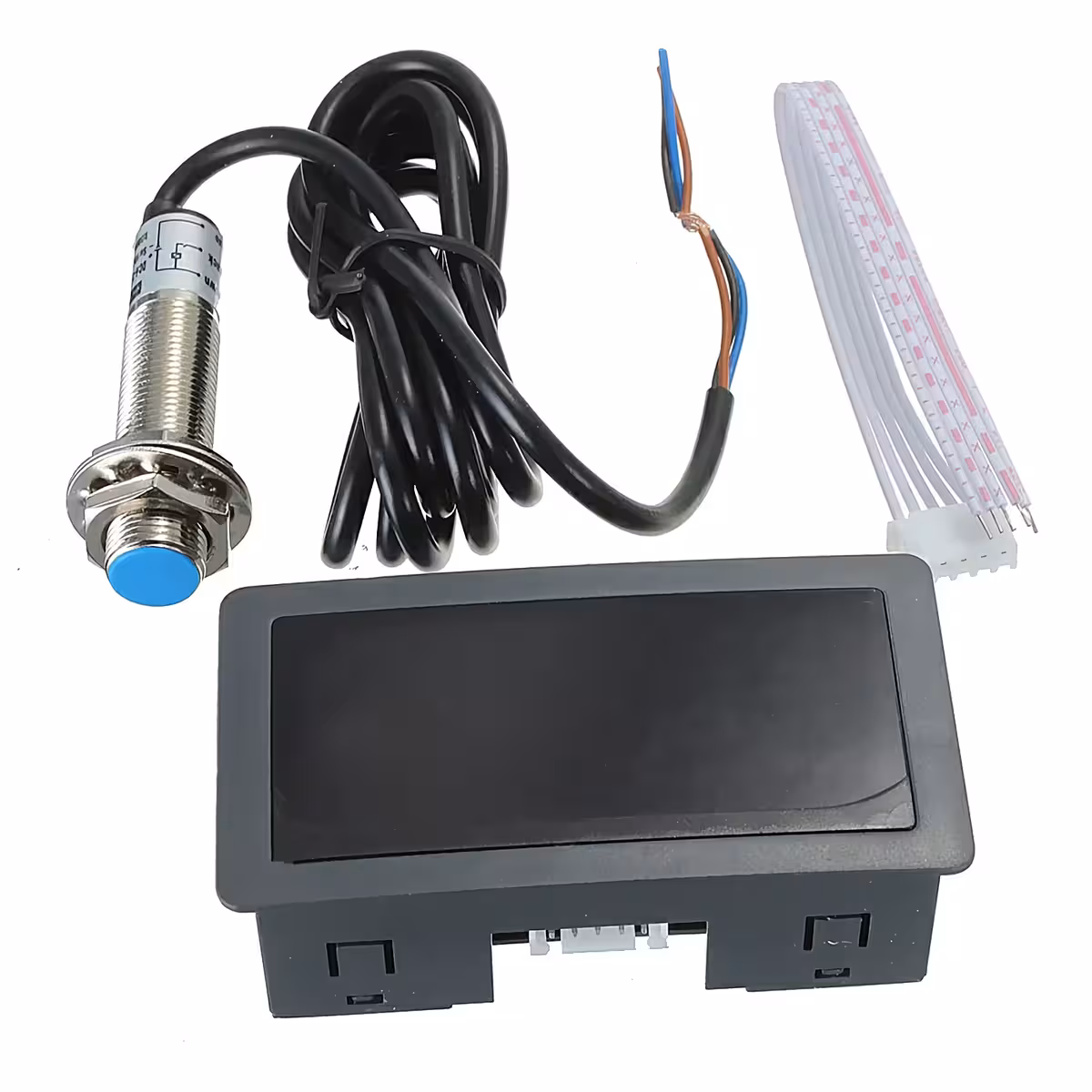

Pakkens indhold
- 1 x Digital LED-omdrejningstæller (79×42×25 mm)
- 1 x NPN Hall-sensor (60×10 mm, 1 m kabel)
- 1 x Magnet (10×2 mm)
Ofte stillede spørgsmål
Kan den bruges på maskiner med 24V elsystem?
Ja, omdrejningstælleren understøtter alle spændinger mellem DC 8V og 24V. Den fungerer uden problemer på både 12V-traktorer og 24V-maskiner.
Skal jeg købe sensor eller magnet separat?
Nej, pakken er komplet. Både NPN Hall-sensor og magnet medfølger, så du har alt, hvad du skal bruge til installationen.
Hvor præcis er den ved 540 RPM (PTO-standard)?
Ved hastigheder under 5000 RPM er præcisionen ±2 RPM. Ved 540 RPM er den maksimale afvigelse altså kun 2 omdrejninger i minuttet, hvilket er yderst præcist til mekanisk overvågning.
Kan den monteres på andet end landbrugsmaskiner?
Ja, den er velegnet til alt udstyr med en roterende aksel og et omdrejningstal mellem 5 og 9999 RPM, herunder drejebænke, fræsere, elmotorer, kompressorer, generatorer og bådmotorer.
