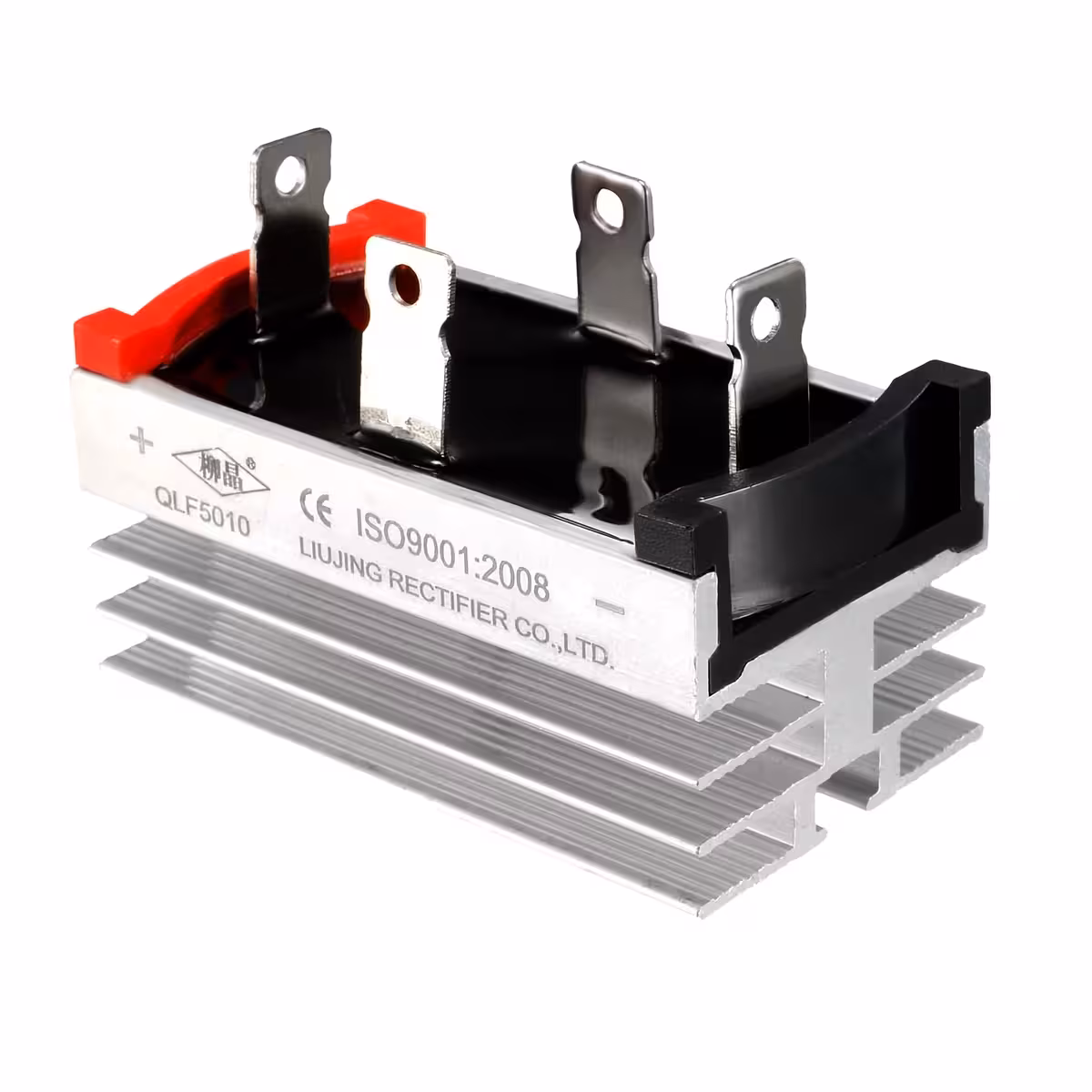

1-faset ensretterbro 50A 1200V – stabil AC-DC konvertering med integreret køleplade til industrielle applikationer
Har du brug for en pålidelig AC-DC konvertering til høje strømstyrker uden at gå på kompromis med termisk stabilitet? Denne 1-fasede ensretterbro på 50A 1200V er designet til netop dette formål. Den leverer en stabil jævnstrøm, håndterer kontinuerlig belastning og er bygget til at modstå krævende industrielle miljøer frem for blot lejlighedsvis brug.
Bemærk: Produktet er beregnet til brugere med teknisk indsigt i elektronik og elektroteknik. Kontrollér altid kompatibiliteten med dit kredsløb før montering.
Hvorfor vælge denne ensretterbro? (Vigtigste fordele):
- 50A nominel strøm — understøtter kontinuerlig belastning uden degradering, hvilket gør den velegnet til industrielle opladere og kraftige strømforsyninger
- 1200V spidsspænding (PIV) — giver en sikkerhedsmargin på over 5x i forhold til 230V-nettet, hvilket beskytter komponenten mod transienter og spændingsspidser
- Graetz-brokonfiguration med 4 dioder — sikrer fuldbølgeensretning med markant lavere rippelspænding sammenlignet med halvølgeensretning
- Integreret køleplade — holder driftstemperaturen inden for sikre rammer under normale forhold og forlænger komponentens levetid
- Kompatibel med 230V og 400V AC — fungerer direkte i standard 1-fasede netværk i Danmark og EU
Detaljer og ydeevne
Ensretteren arbejder ud fra princippet om fuldbølgeensretning, hvor begge halvperioder af vekselstrømmen konverteres til jævnstrøm. Resultatet er et mere stabilt DC-signal med mindre rippel og højere effektivitet end ved brug af en enkelt diode.
Spidsspændingen på 1200V er en afgørende detalje; i industrielle installationer kan transiente spændingsspidser nemt overstige netspændingens nominelle værdi. Denne ekstra margin beskytter komponenten, hvor andre ville svigte. Den integrerede køleplade fuldender designet ved effektivt at aflede varme uden behov for yderligere tilbehør under normale driftsforhold.
| Parameter | Værdi / Detalje |
|---|---|
| Produkttype | Ensretterbro / Diodebro |
| Konfiguration | 1-faset, 4 dioder (Graetz-bro) |
| Nominel strøm | 50A |
| Maks. spidsspænding | 1200V |
| Køletype | Integreret køleplade |
| Hovedfunktion | Konvertering af vekselstrøm (AC) til jævnstrøm (DC) |
| Ensrettertype | Fuldbølge (full-wave) |
| Anvendelsesområde | Industri, strømforsyninger, konvertere, batteriopladere |
Pakkens indhold
- 1 x 1-faset ensretterbro 50A 1200V med integreret køleplade
Ofte stillede spørgsmål
Hvad gør en ensretterbro, og hvorfor har den 4 dioder?
Den konverterer vekselstrøm (AC) fra elnettet til jævnstrøm (DC), som kan bruges i elektroniske kredsløb. Konfigurationen med 4 dioder i en Graetz-bro gør det muligt at udnytte begge halvperioder af AC-signalet, hvilket resulterer i en mere stabil og effektiv jævnstrøm.
Er der brug for ekstra køling udover den integrerede køleplade?
Under normale forhold er den integrerede køleplade tilstrækkelig. Hvis du opererer tæt på 50A-grænsen eller i miljøer med høj omgivelsestemperatur (over 40°C), anbefales det at sikre god luftgennemstrømning eller montere komponenten i et ventileret kabinet.
Kan den bruges til 3-fasede applikationer?
Nej. Denne ensretter er udelukkende designet til 1-fasede kredsløb. Til 3-fasede applikationer kræves en 3-faset ensretterbro med 6 dioder.
Er den velegnet til industrielle batteriopladere?
Ja. Den nominelle strømstyrke på 50A og den termiske stabilitet fra kølepladen gør den til et oplagt valg til industrielle batteriopladere, regulerbare strømforsyninger og kraftige AC-DC konvertere.
Virker den også på 400V 1-faset (fase-fase)?
Da ensretteren tåler en spidsspænding på op til 1200V, er den kompatibel med både 230V 1-faset og 400V 1-faset (fase-fase). Den må dog ikke tilsluttes direkte til et 3-faset system, da det kræver en anden konfiguration.
