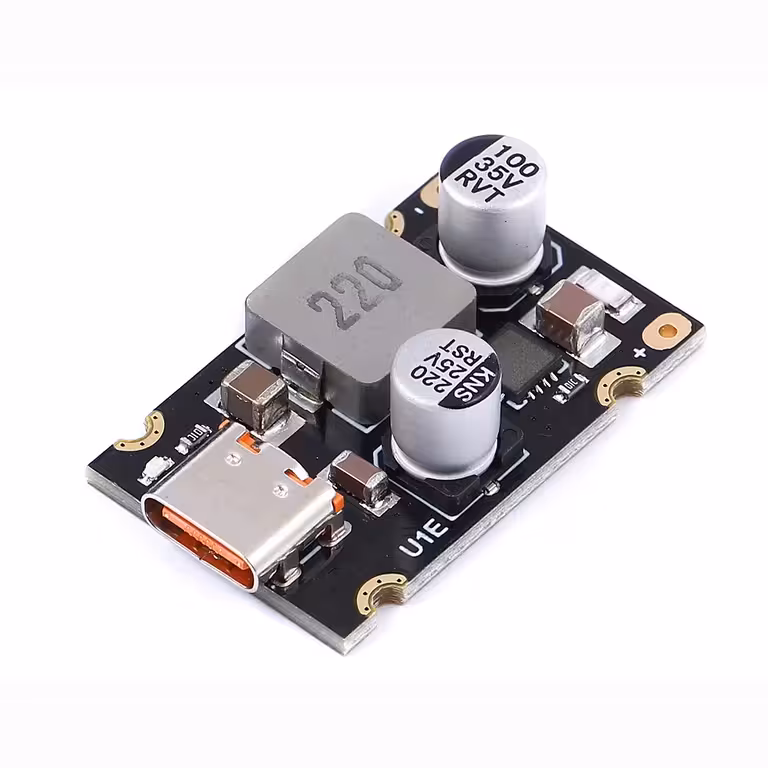

USB Type-C PD 65W modul til DIY power bank – ægte kraft i et kompakt 20×20 mm format
Vil du bygge en seriøs power bank i stedet for en, der knap nok kan lade en telefon? Eller mangler du hurtigopladning via USB-C til dit næste projekt uden at være afhængig af en færdigkøbt adapter? Dette modul leverer netop det – fulde 65W, universelle protokoller og en størrelse, der gør, at det kan være overalt.
Bemærk: Udgangsspændingen kan ikke overstige indgangsspændingen. For at opnå 20V udgang (hvilket er nødvendigt til de fleste bærbare computere), skal strømforsyningen levere mere end 20V DC.
Hvorfor vælge dette modul? (Vigtigste fordele):
- 65W uden kompromis — oplader USB-C PD-kompatible bærbare computere ved fuld hastighed, ikke kun smartphones
- Automatisk spændingsforhandling — fra 3,3V til 21V, tilpasses automatisk til den tilsluttede enhed uden manuel indstilling
- Kompatibel med alle moderne smartphones — PD3.1 PPS, QC3.0, Huawei SCP/FCP, Samsung AFC, Apple Protocol, BC1.2 – der findes stort set ikke den telefon, den ikke kan lynoplade
- 92–97% effektivitet — under 3% spildenergi betyder mindre varmeudvikling og længere driftstid på det samme batteri
- Tomgangsforbrug på under 3 mA — afgørende for power banks: tømmer ikke batteriet, når enheden ikke er i brug
- 20×20 mm format og 7 gram — passer nemt i 3D-printede kabinetter eller standard power bank-huse
Detaljer og ydeevne
Modulet understøtter en indgangsspænding på DC mellem 8V og 30V – uanset om det er Li-Ion-batterier, LiFePO4 eller en laboratoriestrømforsyning. På udgangssiden forhandler USB Type-C-porten automatisk spænding og strøm med den tilsluttede enhed i henhold til PD3.1- og PPS-standarderne, helt uden brugerinvolvering. Et udgangs-ripple på under 200 mV sikrer en stabil strømforsyning uden spidser, der kan belaste enhedens batteri eller elektronik. Ved belastninger tæt på 65W-grænsen anbefales det at sørge for lidt luftgennemstrømning eller montere en lille køleprofil til sikker kontinuerlig drift.
| Parameter | Værdi / Detalje |
|---|---|
| Indgangsspænding | DC 8 – 30 V |
| Udgangsspænding | 3.3 – 21 V (auto-forhandlet) |
| Maksimal effekt | 65 W |
| Interface | USB Type-C |
| Understøttede protokoller | PD2.0 / PD3.1 PPS, QC2.0 / QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+ 1.1/2.0, BC1.2, Apple Protocol |
| Konverteringseffektivitet | 92% – 97% |
| Udgangs-ripple | < 200 mV |
| Strømforbrug uden belastning | < 3 mA |
| Dimensioner | 20 × 20 mm |
| Vægt | 7 g |
Pakkens indhold
- 1 × USB Type-C PD 65W lynopladningsmodul (20 × 20 mm)
Ofte stillede spørgsmål
Kan jeg bruge dette modul til at oplade en bærbar computer via USB-C?
Ja, forudsat at din laptop understøtter opladning via USB-C Power Delivery, og at du tilslutter en indgangsspænding på over 20V DC. Udgangsspændingen kan ikke overstige indgangsspændingen – husk det, når du vælger strømkilde eller batteripakke.
Hvilken strømforsyning skal jeg bruge?
For at opnå den maksimale effekt på 65W skal du bruge en stabil DC-strømkilde mellem 22V og 30V, som kan levere mindst 3A. LiFePO4- eller Li-Ion-batteripakker med den rette spænding fungerer fremragende til DIY power bank-projekter.
Fungerer det også med telefoner, der ikke understøtter PD?
Ja. Kompatibiliteten med BC1.2, Apple Protocol, QC2.0/3.0, Huawei FCP/SCP og Samsung AFC dækker stort set alle moderne smartphones. Modulet registrerer automatisk den understøttede protokol og tilpasser opladningen derefter.
Kræver modulet en køleprofil?
Ved lave til mellemstore belastninger holder effektiviteten på op til 97% temperaturen nede uden ekstra køling. Ved kontinuerlig brug tæt på 65W vil en lille luftstrøm eller en kompakt køleprofil dog forlænge modulets levetid væsentligt.
Er dimensionerne på 20×20 mm små nok til en kompakt DIY power bank?
Ja – med 20×20 mm og en vægt på kun 7 gram er dette et af de mest pladsbesparende 65W-moduler på markedet. Det passer nemt ind i 3D-printede kabinetter eller standard huse til power banks.
