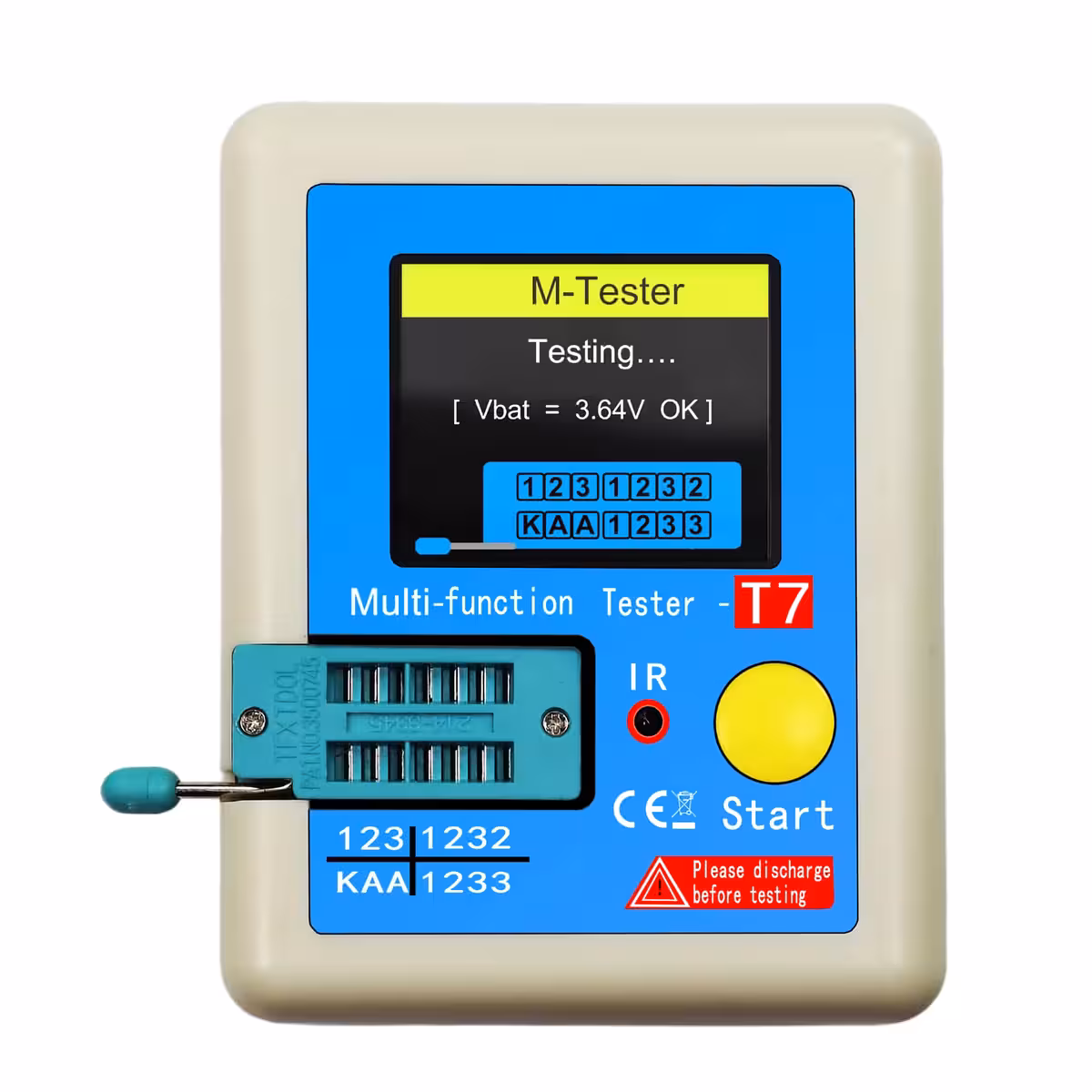

LCR-T7 ESR-måler – Den automatiske tester, der identificerer dine komponenter på få sekunder
Står du med en komponent, du ikke kan identificere? Eller vil du hurtigt tjekke, om en elektrolytkondensator er defekt? LCR-T7 klarer opgaven uden besværlige indstillinger — du skal blot tilslutte komponenten, trykke på knappen og aflæse resultatet direkte på den klare TFT-farveskærm.
Bemærk: Tilslut ALDRIG kondensatorer, der stadig er opladede. Sørg for, at alle komponenter er helt afladede før test for at undgå skader på enheden. Genoplad batteriet, når spændingen falder til under 3V.
Hvorfor vælge LCR-T7? (Vigtigste fordele):
- Automatisk detektering uden opsætning — Tilslut komponenten til en af de 3 klemmer, og testeren identificerer automatisk typen: transistor, kondensator, modstand, diode eller spole.
- ESR-måling i realtid — Få vist den ækvivalente seriemodstand (ESR), så du lynhurtigt kan vurdere, om en elektrolytkondensator er funktionsdygtig eller udtjent.
- Bred komponentunderstøttelse — NPN/PNP, N-kanal/P-kanal MOSFET, IGBT, JFET, triac, Zener-dioder op til 30V, kondensatorer 25pF–100mF og modstande 0,01Ω–50MΩ.

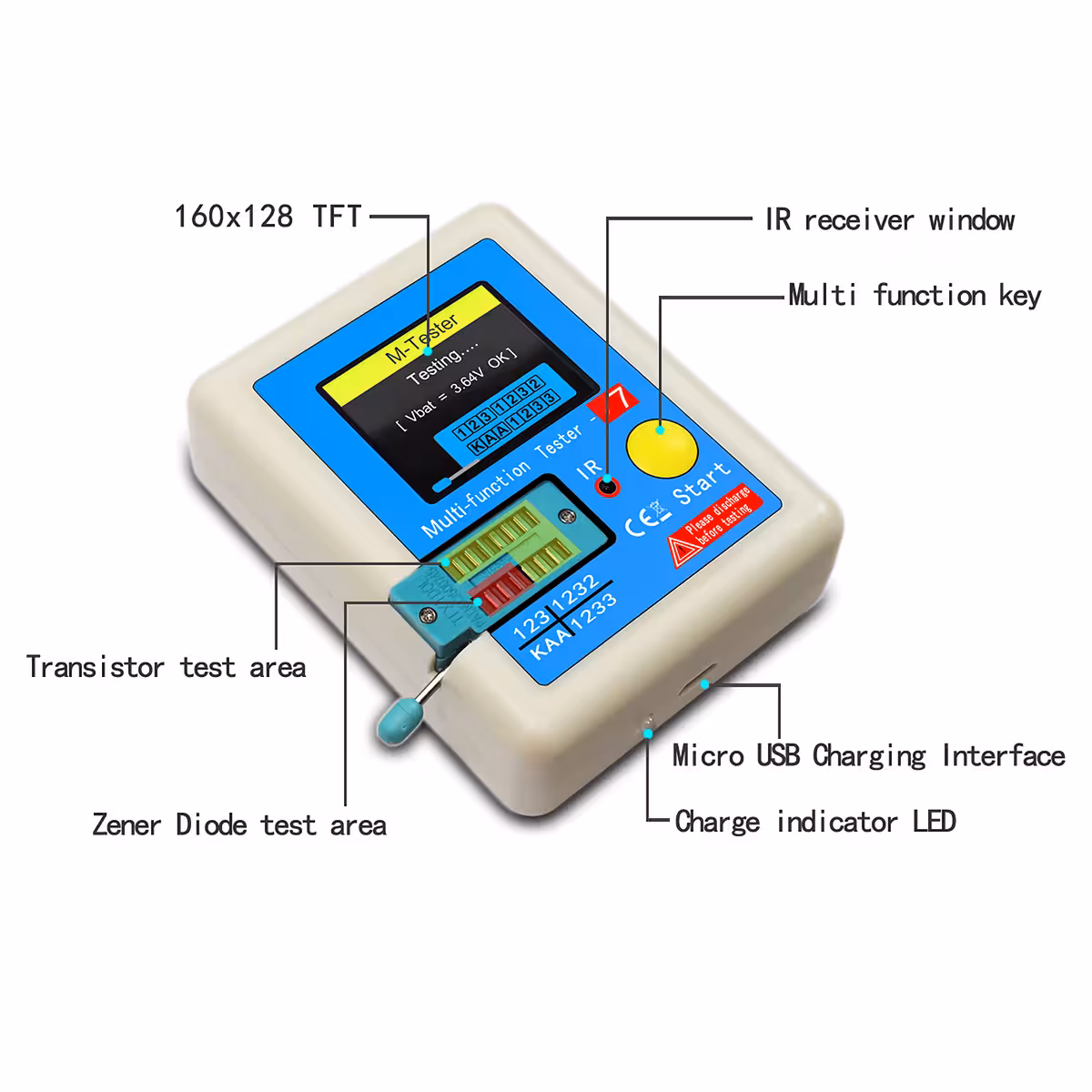

- TFT-farveskærm (160×128) — Viser både komponentsymbol og alle relevante parametre grafisk, så du får et komplet overblik.

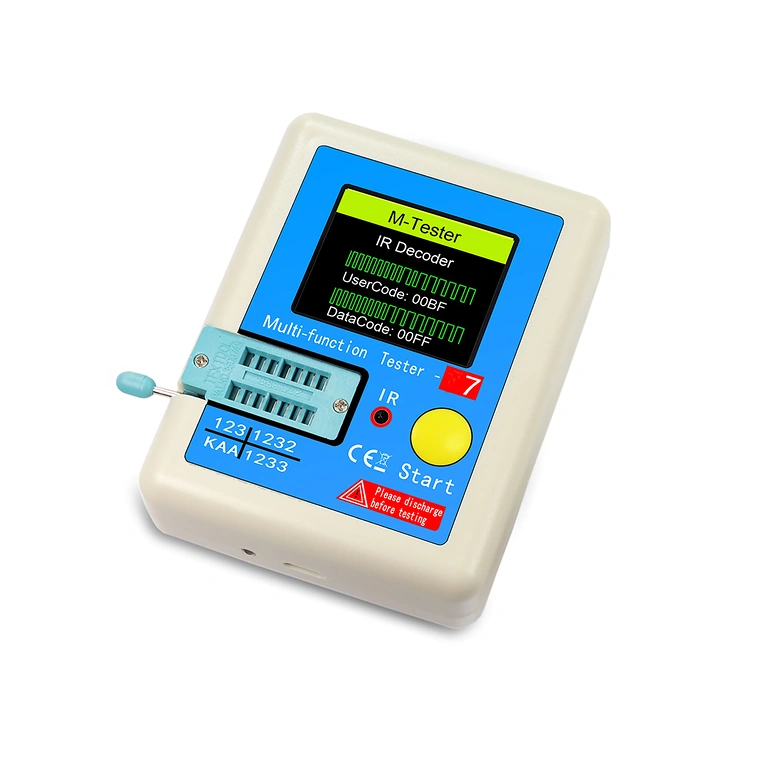

- IR-dekodning til fjernbetjeninger — Analyserer infrarøde signaler fra TV- og elektronikfjernbetjeninger, hvilket er yderst praktisk på værkstedet.
- Genopladeligt via micro-USB — Du slipper for besværet med løse batterier; oplad nemt via en 5V-kilde, f.eks. en computer eller USB-oplader.
- Automatisk kalibrering — Ved hver opstart kalibrerer enheden sig selv for at sikre præcise målinger uanset arbejdstemperatur.
- Auto-sluk funktion — Sparer på batteriet ved automatisk at slukke, når enheden ikke er i brug.
Detaljer og ydeevne
Hver gang du tænder din LCR-T7, udfører den en intern selvkalibrering. Det betyder, at du altid får pålidelige og reproducerbare resultater uden manuel justering. Kondensatormåleområdet spænder fra 25pF (små keramiske kondensatorer) helt op til 100mF (store elektrolytkondensatorer), hvor både kapacitans og ESR vises samtidigt. Induktans måles mellem 0,01mH og 20H, hvilket dækker alt fra små spoler til transformatorer. Med den indbyggede IR-dekoder er LCR-T7 det ultimative værktøj til ethvert elektronikværksted.
| Parameter | Værdi / Detalje |
|---|---|
| Model | LCR-T7 |
| Skærm | TFT-farveskærm 160 × 128 pixels |
| Strømforsyning | Genopladeligt Li-Ion batteri (micro-USB, 5V) |
| Kondensatormåling | 25pF – 100mF |
| ESR-måling | Ja (vises sammen med kapacitans) |
| Modstandsmåling | 0,01Ω – 50MΩ |
| Induktansmåling | 0,01mH – 20H |
| Zener-dioder | Gennembrudsspænding op til 30V |
| Komponenttyper | NPN/PNP, MOSFET (N/P), IGBT, JFET, triac, diode, Zener-diode, kondensator, modstand, spole |
| IR-funktion | Dekodning af infrarøde fjernbetjeningssignaler |
| Selvkalibrering | Ja, ved hver opstart |
| Auto-sluk | Ja |

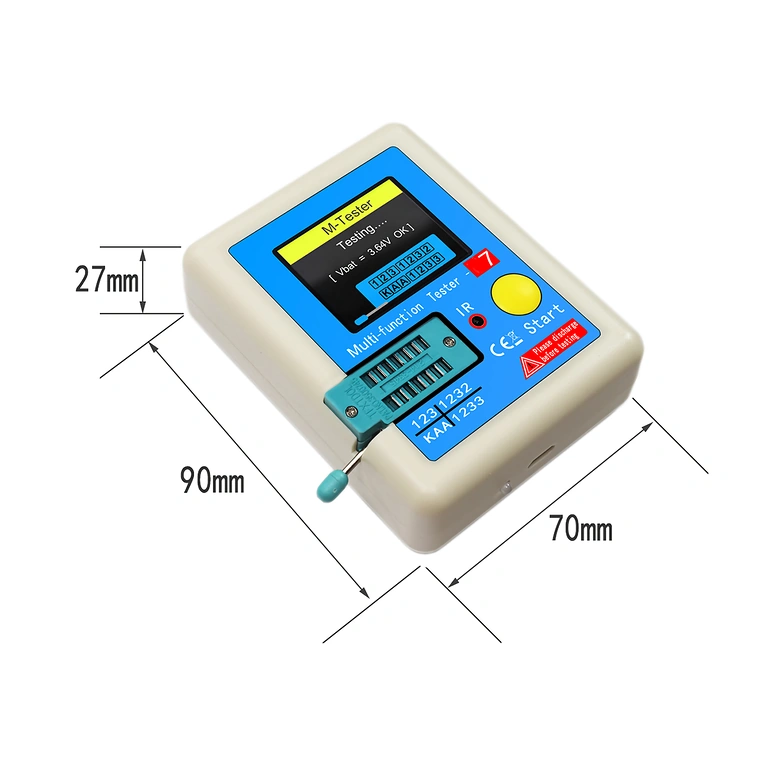

| Dimensioner | 90 × 70 × 27 mm |
| Vægt | 84 g |

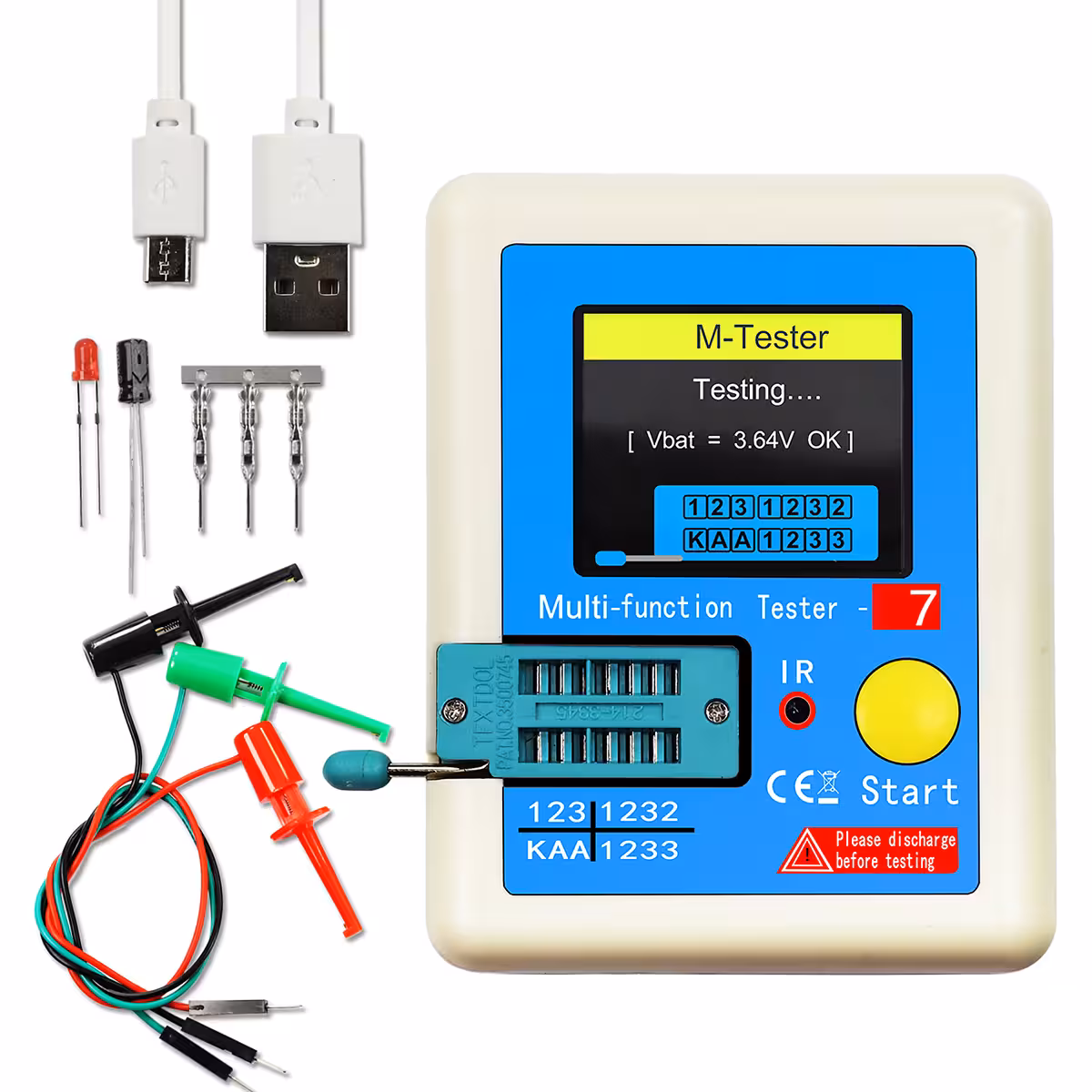

Pakkens indhold
- 1 × LCR-T7 komponenttester
- 1 × Sæt testkomponenter
- 1 × Micro-USB ladekabel
- 3 × Testklemmer
Ofte stillede spørgsmål
Kan LCR-T7 måle ESR på elektrolytkondensatorer?
Ja. Den viser ESR-værdien sammen med kapacitansen, hvilket er essentielt, når du skal vurdere, om en kondensator i en strømforsyning eller på et bundkort er defekt.
Skal komponenten tages ud af kredsløbet før test?
Ja, det anbefales altid at teste komponenter uden for kredsløbet. Andre komponenter, der er forbundet parallelt, kan påvirke måleresultatet og give forkerte værdier.
Hvilke typer transistorer kan den identificere?

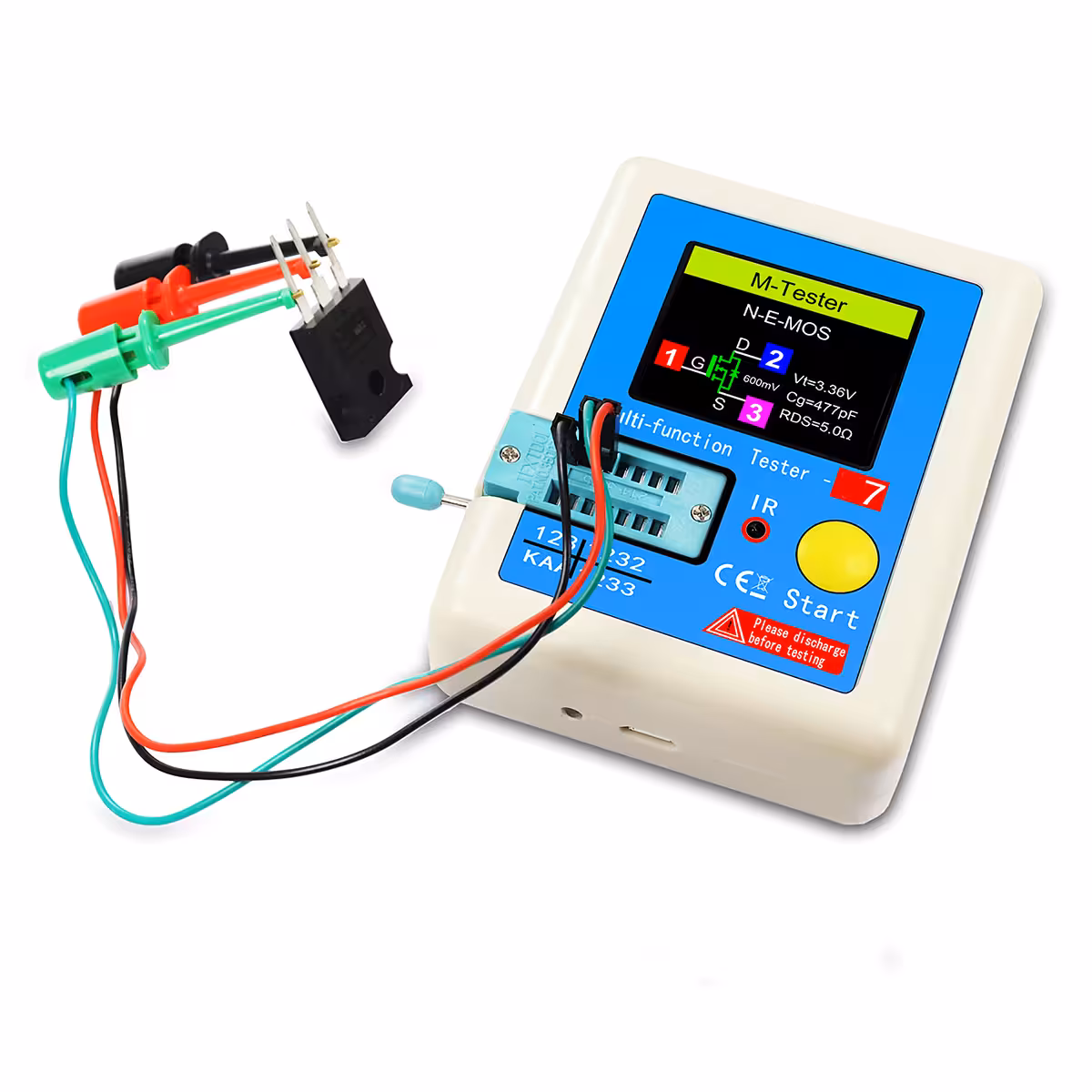

Den identificerer automatisk bipolære NPN- og PNP-transistorer, N- og P-kanal MOSFETs, IGBT, JFET og triacs. Den viser desuden pin-konfigurationen (base, collector, emitter eller gate, drain, source) og de vigtigste parametre.
Virker IR-funktionen med alle fjernbetjeninger?
Den understøtter standard IR-protokoller, der anvendes i de fleste TV- og husholdningsapparater. Kompatibiliteten kan variere ved brug af proprietære eller sjældne protokoller.
