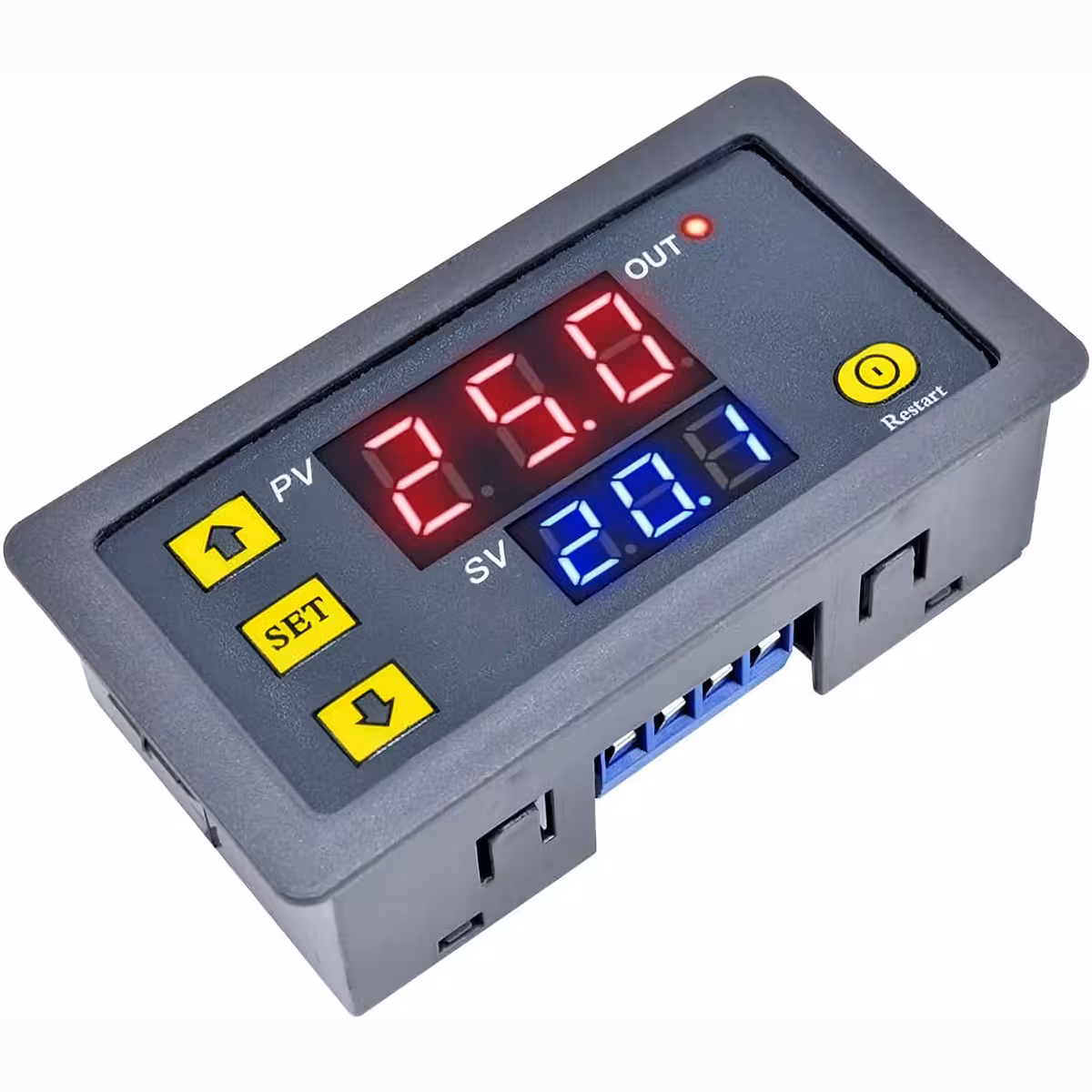

Programmerbar Tidsrelæ 220V | Digital Timer Modul med Justerbar Timer og Interval

Programmerbart tidsrelæ med digital timer og dobbelt LED-display, ideelt til automation og præcis tidskontrol i elektriske applikationer ved 220V.

Tekniske specifikationer:

Hovedfunktioner:

• Dobbelt LED-display til indstilling af to separate tidsintervaller: T1 og T2
• Bredt tidsjusteringsområde: sekunder, minutter eller timer
• Fleksible driftsformer: delay (forsinkelse), timing (program), loop (gentagne cyklusser)
• Husker indstillede værdier selv efter strømafbrydelse

Typiske anvendelser og eksempler:

• Pizzauovne: kontrol af bagetid, tænd/sluk for strøm på forudindstillede intervaller.
• Pillekedler: automatisering af ventilator- og brændercyklus for effektiv forbrændingskontrol.
• Automatisk belysning i drivhuse eller akvarier: tænd/sluk på definerede intervaller for energibesparelse.
• Industriel automation: kontrol af udstyr med intermitterende drift, som pumper, ventilatorer eller kølesystemer.

Tilgængelige driftsformer:

• P1-0: efter T1 forsinkelse aktiveres relæet
• P1-1: efter T1 forsinkelse forbliver relæet deaktiveret
• P1-2: efter T1 aktiveres relæet; efter T2 slukker det
• P1-3: efter T1 er relæet deaktiveret; efter T2 aktiveres det
• P1-4: gentagne ON/OFF cyklusser (T1 ON, T2 OFF, gentag)
• P1-5: gentagne OFF/ON cyklusser (T1 OFF, T2 ON, gentag)

Brugsanvisning:

1. Tilslut modulet i henhold til det elektriske diagram i billederne.
2. Tilfør AC 220V. Displayet viser standard T1 tid.
3. Tryk kort på SET for at gå ind i tidsindstillingsmodus. LED-displayet blinker.
4. Brug + og – knapperne til at indstille ønsket værdi for T1 (f.eks. ON-varighed).
5. Tryk på SET for at skifte til T2 (f.eks. OFF-varighed) og indstil værdien.
6. Tryk SET for at gemme indstillingerne eller vent på automatisk gemning.
7. Tryk længe på SET for at åbne parameterindstillingsmenuen.
8. Indstil P0 for tidsenheder:
• P0=0 – sekunder
• P0=1 – minutter
• P0=2 – timer
9. Tryk kort på SET for at skifte til P1 og vælg driftsform:
• P1=0 til P1=5 (i henhold til ovenstående driftsbeskrivelser)
10. Tryk kort på SET for at gemme og afslutte menuen.

Eksempel på standardindstilling (gentagen ON/OFF-cyklus):

Hvis du ønsker, at relæet er aktivt i 30 sekunder og derefter slukket i 60 sekunder i en gentagen cyklus, følg disse trin:

1. Tilslut modulet og tænd for strømmen som angivet.
2. Indstil T1 til 30 (sekunder) – aktiv periode.
3. Indstil T2 til 60 (sekunder) – inaktiv periode.
4. Indstil P0 til 0 (sekunder).
5. Indstil P1 til 4 (gentagen ON/OFF-cyklus).
6. Gem indstillingerne og lad modulet køre automatisk på denne cyklus.
