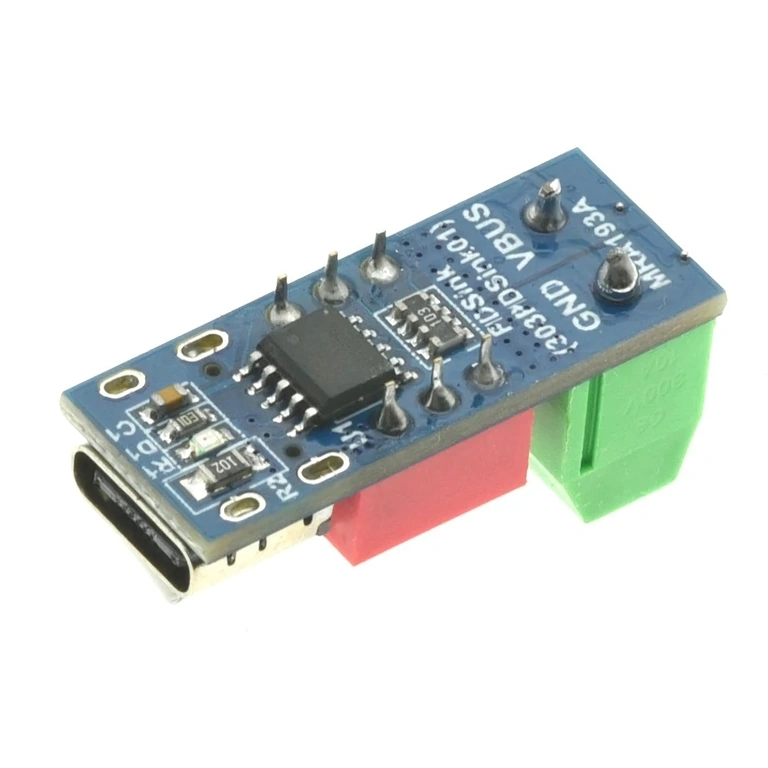

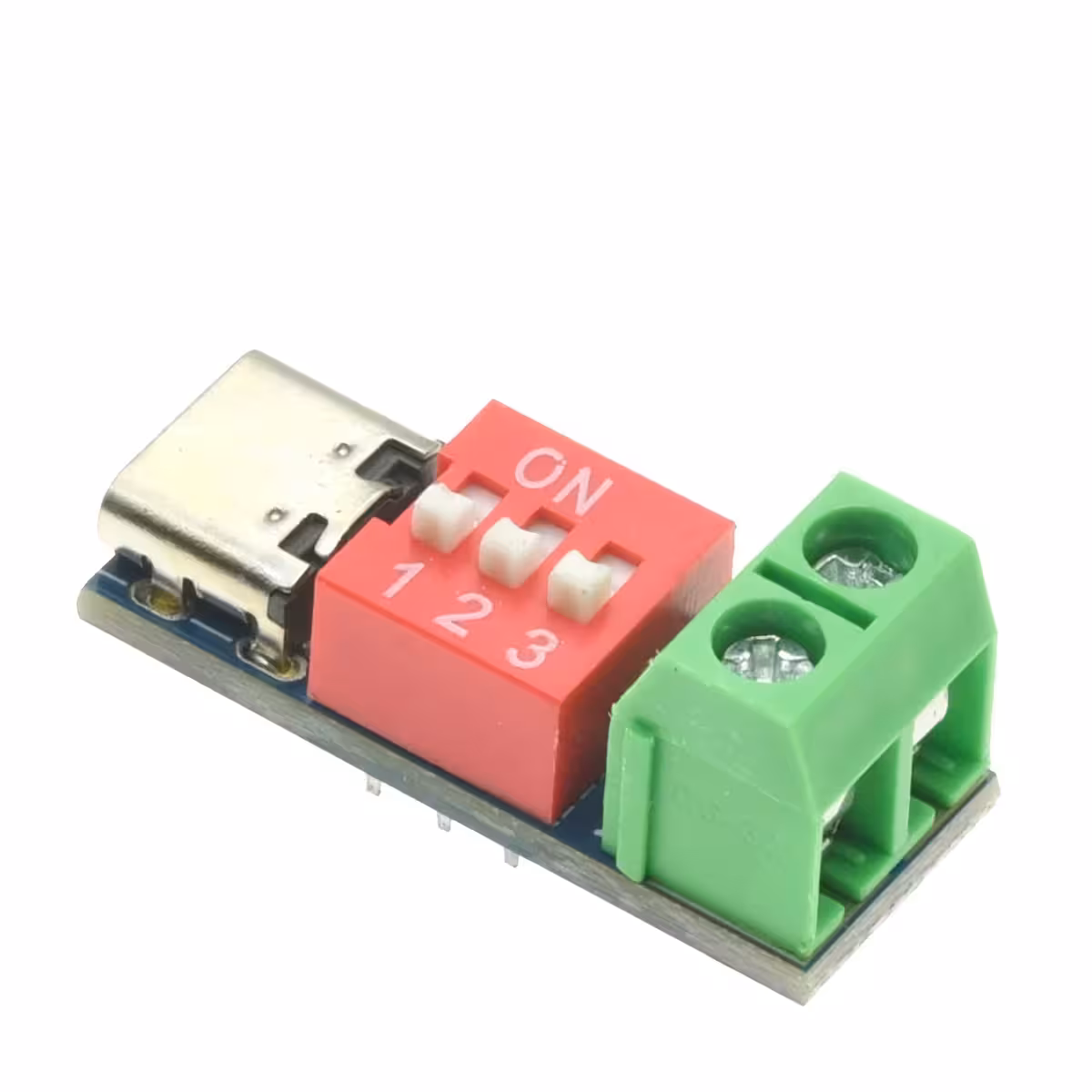

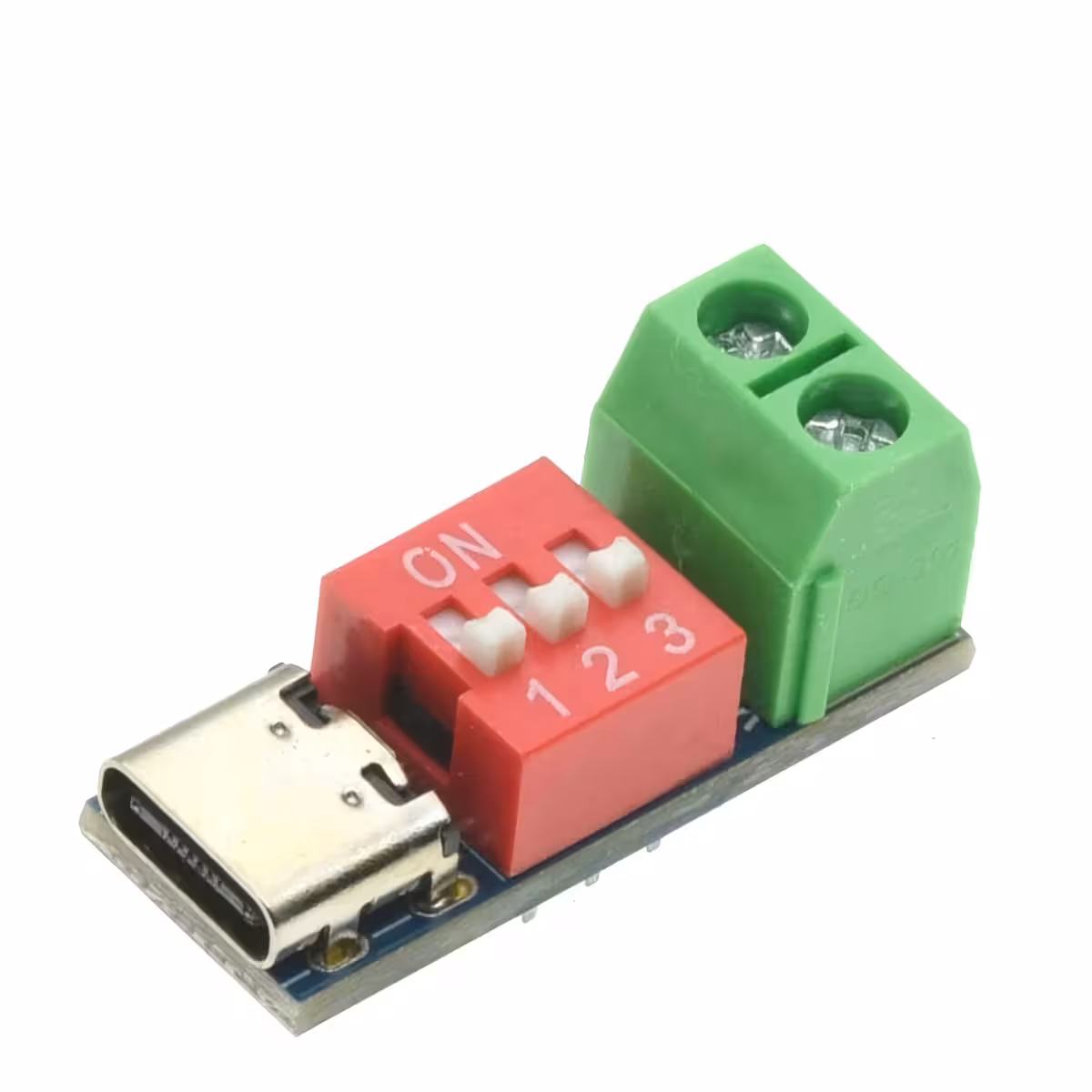

USB Type-C PD QC Trigger-modul – Få fast spænding direkte fra din USB-C-oplader
Har du brug for 12V eller 20V fra en USB-C-strømforsyning, men vil du undgå at bygge en spændingsregulator fra bunden? Disse USB Type-C PD QC-moduler forhandler automatisk den ønskede spænding med strømkilden og leverer den direkte til udgangspinnene. Du vælger blot spændingen via DIP-switchen, tilslutter opladeren og måler – på under et minut har du den nødvendige strømforsyning til dit projekt.
Bemærk: Mål altid udgangsspændingen med et multimeter, før du tilslutter en enhed, så du er sikker på, at den forhandlede spænding matcher din indstilling.
Hvorfor vælge dette sæt? (Fordele):
- Hardware-styret via DIP-switch — Vælg mellem 5V, 9V, 12V, 15V og 20V uden behov for firmware, programmører eller kodning; alt er mekanisk og øjeblikkeligt.
- Bred protokol-kompatibilitet — Understøtter PD3.0, PD2.0, QC og BC1.2, hvilket sikrer kompatibilitet med de fleste moderne laptop-opladere, telefonopladere og strømforsyninger.
- Op til 100W effekt — Kraftig nok til at forsyne mini-PC’er, LED-strips eller krævende embedded-projekter, forudsat at din strømkilde kan levere effekten.
- Vendbart USB-C stik — Automatisk polaritetsdetektering gør det nemt at tilslutte; ingen risiko for forkert polaritet.
- Kompakt design (11 × 28 mm) — Passer nemt ind i de fleste DIY-kabinetter eller projektkasser uden pladsproblemer.
- Indbygget beskyttelse — Integreret beskyttelse mod overspænding og overophedning sikrer både modulet og dit tilsluttede udstyr.
- Sæt med 2 stk. — Du har altid en reserve eller mulighed for at forsyne to kredsløb med forskellig spænding samtidigt.

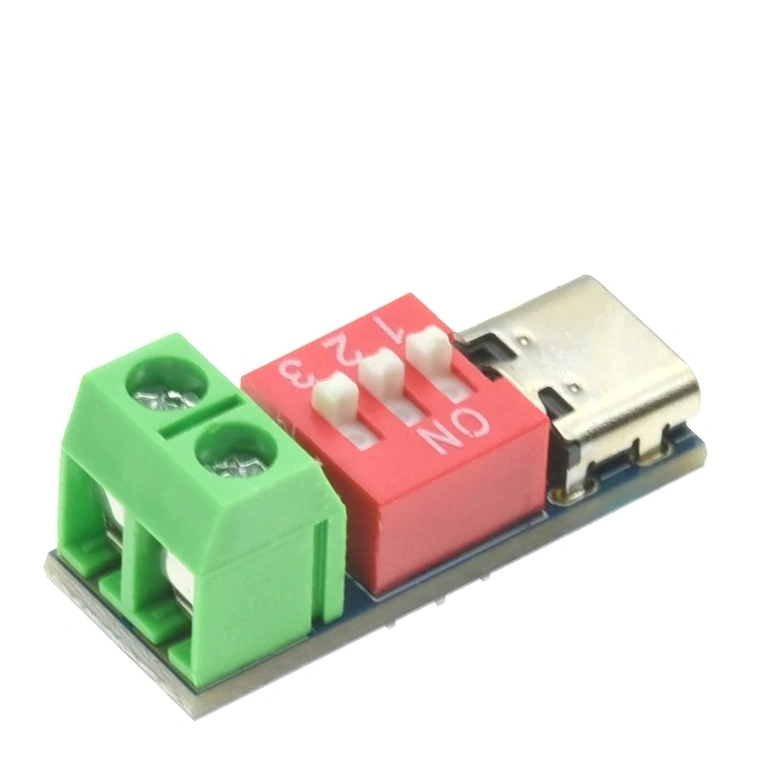

Detaljer og ydeevne
Modulet fungerer som en PD decoy trigger: Det simulerer en forbrugerenhed og forhandler den ønskede spænding med USB-C-strømkilden via DIP-switchen uden software-interaktion. Indgangsspændingen understøttes fra 4V til 22V, og udgangen forbliver stabil, så længe strømkilden kan levere den nødvendige strømstyrke. Ved belastninger tæt på 100W bør du sikre dig, at din oplader er certificeret til formålet, og at der er tilstrækkelig ventilation omkring modulet.
| Parameter | Specifikation |
|---|---|
| Indgangsspænding | 4V – 22V |
| Udgangsspænding | 5V, 9V, 12V, 15V, 20V (valgbar via DIP-switch) |
| Maks. effekt | Op til 100W (afhænger af strømkilde) |
| Interface | USB Type-C PD |
| Understøttede protokoller | PD3.0, PD2.0, QC, BC1.2 |
| Valgmetode | DIP-switch |
| Polaritetsdetektering | Automatisk (vendbar) |
| Beskyttelse | Overspænding, overophedning |
| Dimensioner | 11 × 28 mm |
| Antal i pakken | 2 × Trigger-modul |
Brugsvejledning

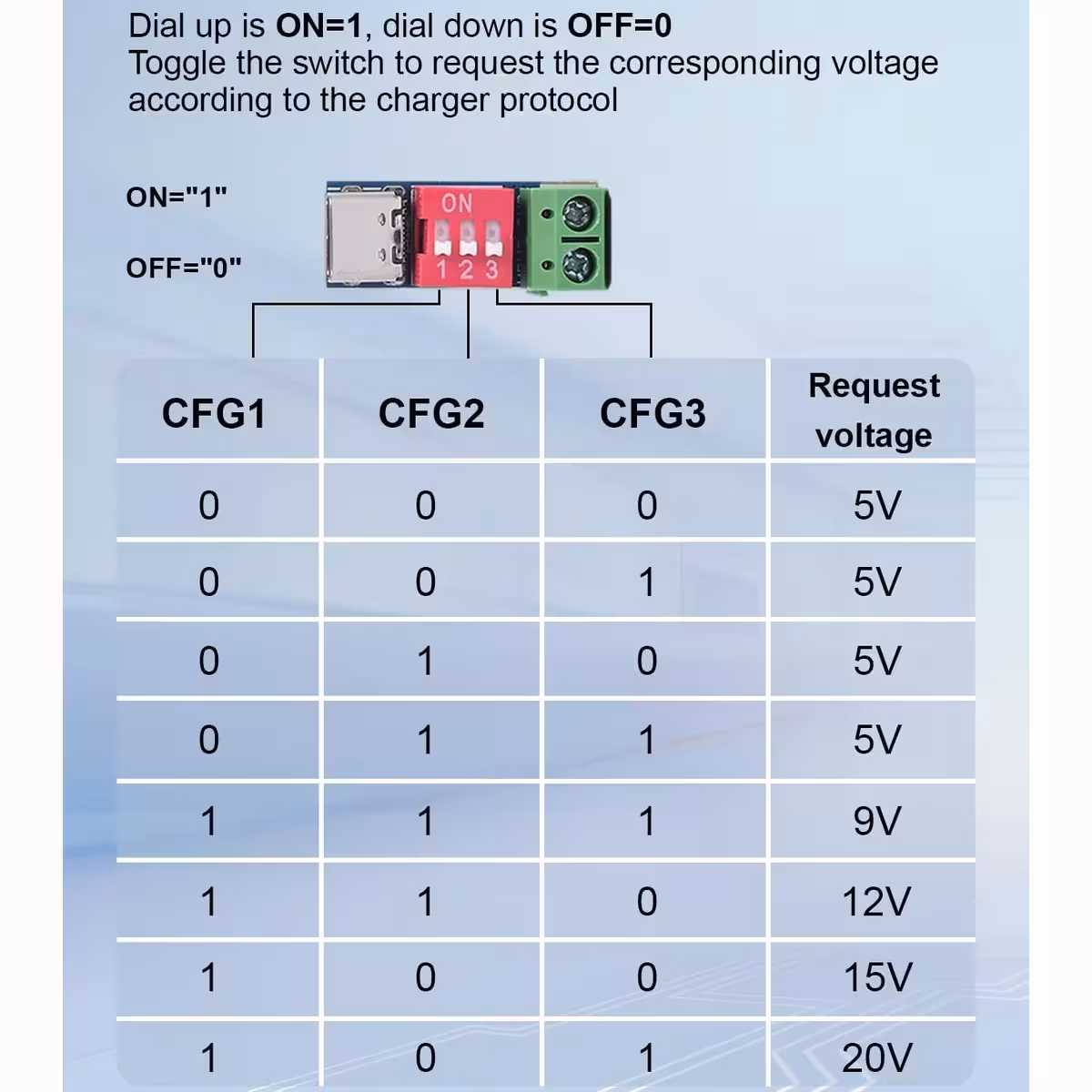

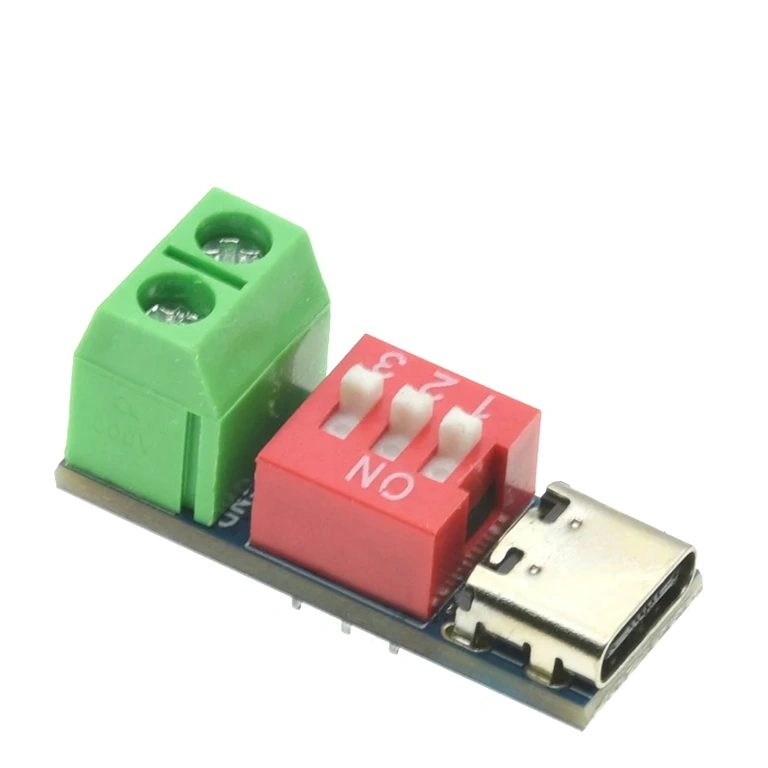

- Se konfigurationstabellen for DIP-switchen i dokumentationen eller direkte på printpladen for at matche switchens position med den ønskede spænding.
- Sørg for, at modulet ikke er tilsluttet strøm, og indstil DIP-switchen til den ønskede spænding (5V, 9V, 12V, 15V eller 20V).
- Tilslut modulet til en USB Type-C PD/QC-kompatibel oplader med tilstrækkelig kapacitet.
- Mål udgangsspændingen med et multimeter, før du tilslutter din enhed, for at bekræfte at forhandlingen er korrekt.
- Tilslut din belastning til udgangspinnene og verificer, at alt fungerer korrekt.
Pakkens indhold

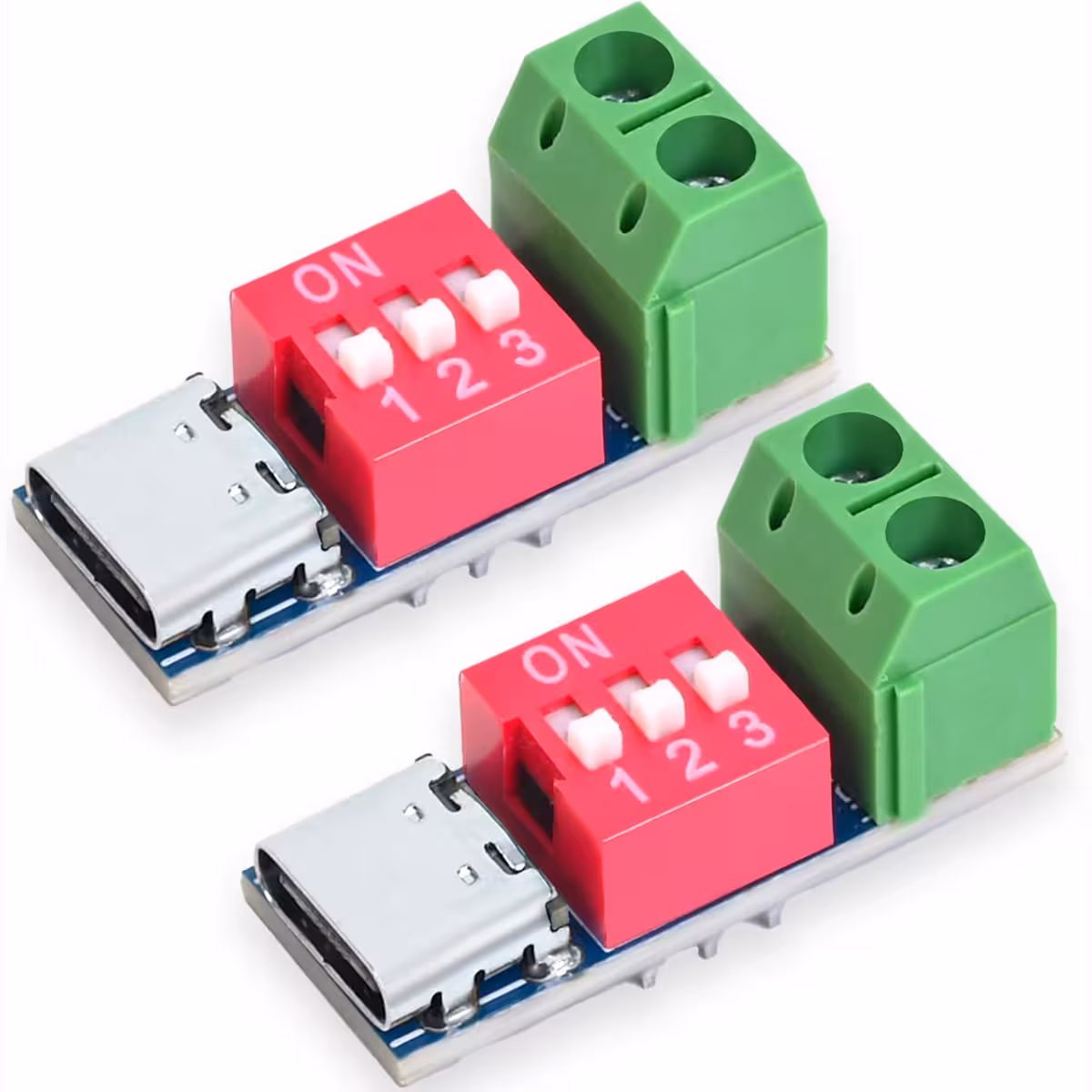

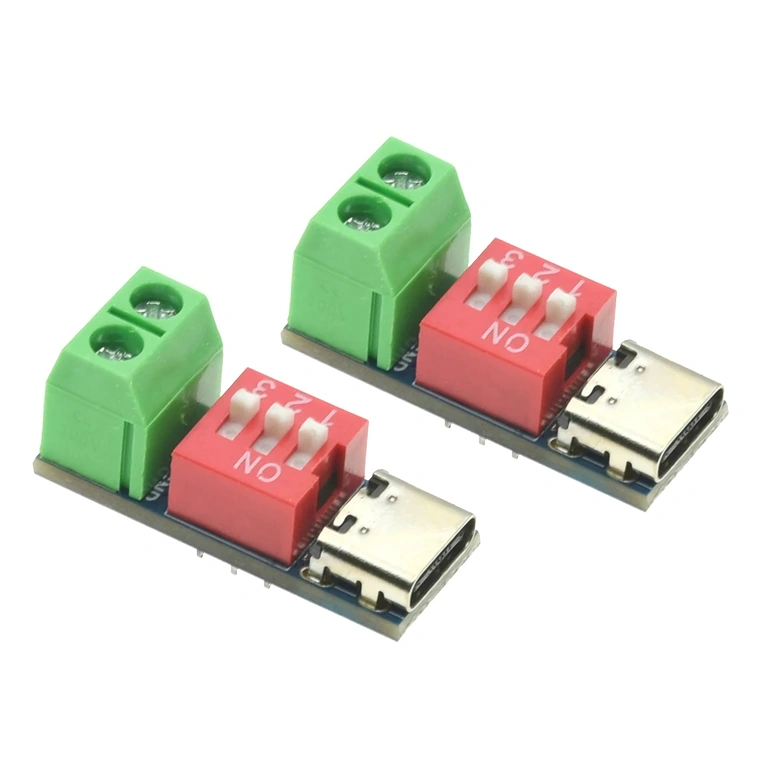

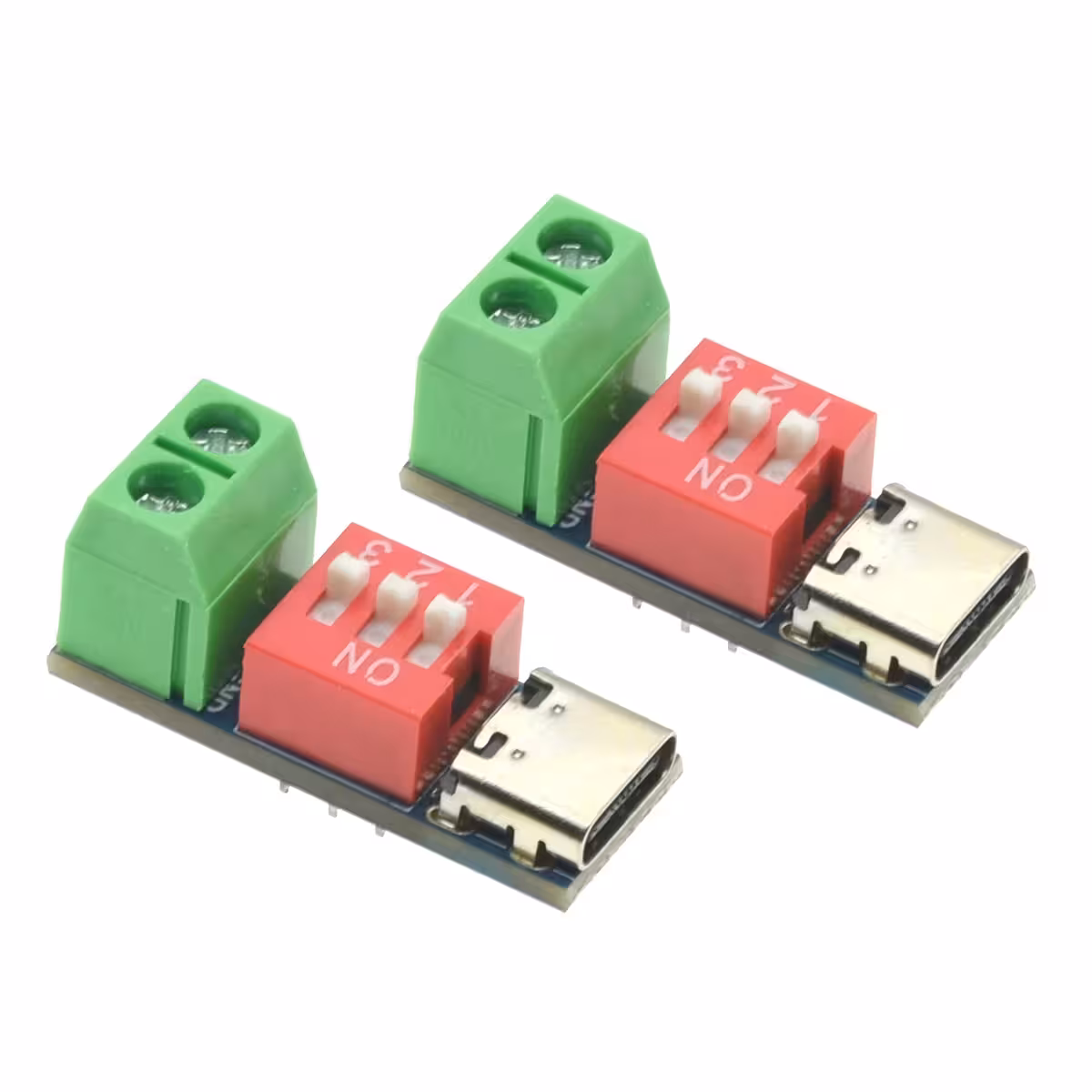

- 2 × USB Type-C PD QC 100W Trigger-modul med DIP-switch
Ofte stillede spørgsmål
Virker modulet med alle USB-C opladere?
Nej. Det kræver en oplader, der understøtter mindst én af protokollerne PD3.0, PD2.0, QC eller BC1.2. En standard 5V-oplader uden PD vil kun levere 5V, uanset DIP-switch indstillingen.
Kan jeg forsyne en laptop eller en 65W–100W enhed med dette modul?
Ja, forudsat at din USB-C strømforsyning understøtter den nødvendige effekt og den relevante PD-protokol. Modulet kan håndtere op til 100W, men den faktiske ydeevne afhænger udelukkende af din opladers kapacitet.
Skal jeg bruge software eller en programmør til at indstille spændingen?
Nej. Alt foregår via hardware ved hjælp af DIP-switchen. Der kræves hverken firmware, programmeringskabler eller apps.
Hvad sker der, hvis opladeren ikke understøtter den valgte spænding?
Modulet vil forsøge at forhandle den nærmeste tilgængelige spænding, som strømkilden kan levere. Derfor er det vigtigt altid at måle udgangen med et multimeter før tilslutning.
Er køleprofil nødvendig ved høj belastning?
Ved belastninger tæt på 100W bør du sikre god ventilation. Den indbyggede overophedningsbeskyttelse vil afbryde modulet før skade sker, men gode termiske forhold forlænger levetiden markant.
