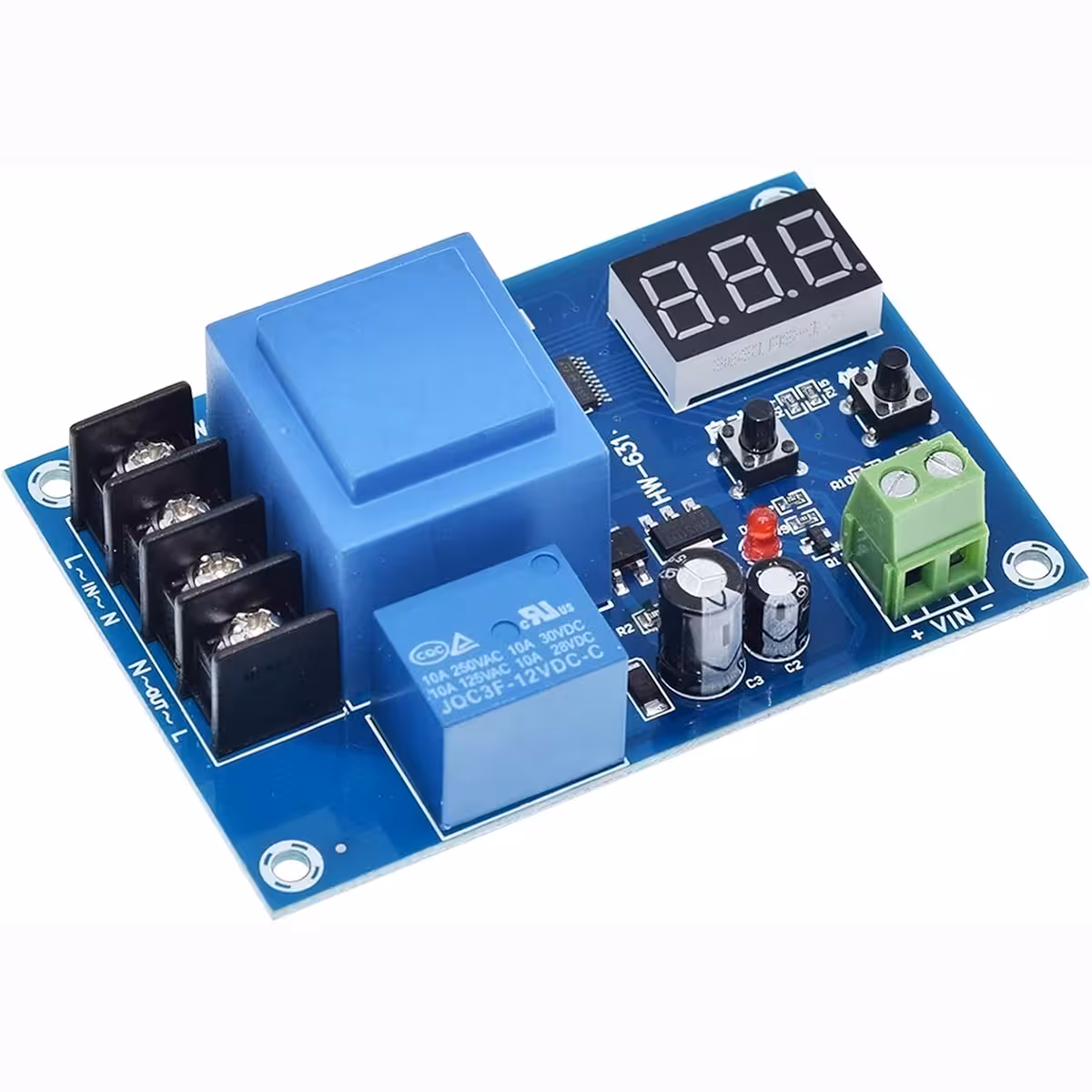

XH-M602 batteri-controller – indstil én gang, og lad den klare arbejdet
Er du træt af at holde øje med batteriopladningen for at undgå overopladning eller dybdeafladning? Med XH-M602 modulet indstiller du blot dine ønskede start- og stopgrænser én gang. Det indbyggede relæ styrer herefter hele opladningscyklussen automatisk – helt uden manuel indgriben og med fuld beskyttelse af dine batterier. Modulet håndterer spændinger fra 3.7V helt op til 120V, hvilket gør det velegnet til alt fra enkelte Li-Ion celler til store 96V solcellesystemer.
Bemærk: XH-M602 er en relæ-baseret controller, der overvåger spændingen og afbryder/tilslutter din eksterne strømkilde. Modulet genererer ikke selv ladespænding; du skal derfor bruge en separat oplader eller strømforsyning, der passer til dit batteri.
Hvorfor vælge XH-M602 modulet? (Fordele):
- Universel kompatibilitet — fungerer med Li-Ion, Li-Polymer, LiFePO4, Ni-Cd, Ni-MH og blybatterier fra 3.7V (enkeltcelle) op til 120V (seriekoblede systemer)
- Automatisk relæstyring — indstil dine START- og STOP-grænser én gang, så klarer modulet resten
- LED-display med 0.1V præcision — aflæs batterispændingen præcist i realtid frem for upræcise procentvisninger
- Perfekt til solcelleanlæg — beskytter 24V, 48V eller 72V batteribanker mod overopladning i fotovoltaiske installationer
- 3-sekunders nulstilling — hold START + STOP nede, indtil displayet viser 888 for at gendanne fabriksindstillinger
- Kompakt design — måler kun 89 × 58 × 24 mm og vejer 111g, hvilket gør det nemt at integrere i eltavler, DIY-projekter eller faste installationer
Detaljer og ydeevne
Kernen i modulet er et skifterelæ, der forbinder eller afbryder din lader baseret på den målte batterispænding. START-grænsen definerer den spænding, hvor opladningen genoptages, mens STOP-grænsen afbryder processen, når batteriet er fuldt – dette forebygger effektivt overopladning. Modulet strømfødes direkte via 230V AC, hvilket gør det ideelt til stationære installationer såsom værksteder, garager, solcelleanlæg eller industrielle UPS-løsninger.
| Parameter | Værdi / Detalje |
|---|---|
| Model | XH-M602 |
| Overvåget batterispænding | 3.7V – 120V |
| Indstillelige spændinger (typiske) | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, 120V |
| Kontroltype | Relæ ON/OFF (automatisk start/stop) |
| Display | LED, 0.1V præcision |
| Strømforsyning til modul | 230V AC |
| Kompatible batterityper | Li-Ion, Li-Polymer, LiFePO4, Ni-Cd, Ni-MH, Blybatterier |
| Primære anvendelser | 12V bilbatterier, solceller, UPS, el-køretøjer, DIY |
| Dimensioner | 89 × 58 × 24 mm |
| Vægt | 111g |
Programmering og brugsanvisning
- Indstilling af START-grænse: Hold START-knappen nede i 3 sekunder, indtil værdien blinker. Juster spændingen med + og –, og bekræft med START.
- Indstilling af STOP-grænse: Hold STOP-knappen nede i 3 sekunder, indtil værdien blinker. Juster spændingen med + og –, og bekræft med STOP.
- Nulstilling: Tryk på START og STOP samtidigt, indtil displayet viser 888.
- Tilslutning: Forbind batteriets poler til modulet (overhold polaritet + og –), og tilslut din eksterne oplader til relæets udgang.
- Funktion: Når STOP-grænsen nås, afbrydes relæet automatisk. Når spændingen falder under START-grænsen, genoptages opladningen.
Pakkens indhold
- 1 × XH-M602 batterioplader-controller
Ofte stillede spørgsmål
Kan den bruges til et 12V bilbatteri?
Ja. Indstil STOP til 14.4V (fuld opladning) og START til 12.0V (minimumsgrænse), så styrer relæet automatisk cyklussen for ethvert 12V blybatteri.
Er den egnet til solcelleanlæg?
Ja, det er en af de mest almindelige anvendelser. Den styrer forbindelsen mellem ladekilde (panel + regulator) og batterier på 24V, 48V eller 72V, hvilket beskytter mod overopladning uanset solindstråling.
Genererer modulet selv ladespænding?
Nej. XH-M602 er en controller, ikke en oplader. Den overvåger batterispændingen og styrer et relæ, der tænder og slukker for din eksterne oplader. Du skal bruge en oplader, der passer til din batteritype.
Hvor præcis er spændingsmålingen?
LED-displayet viser spændingen med en opløsning på 0.1V, hvilket er rigeligt præcist til at styre opladningscyklusser for alle understøttede batterityper, inklusiv Li-Ion og LiFePO4 med snævre spændingsvinduer.
