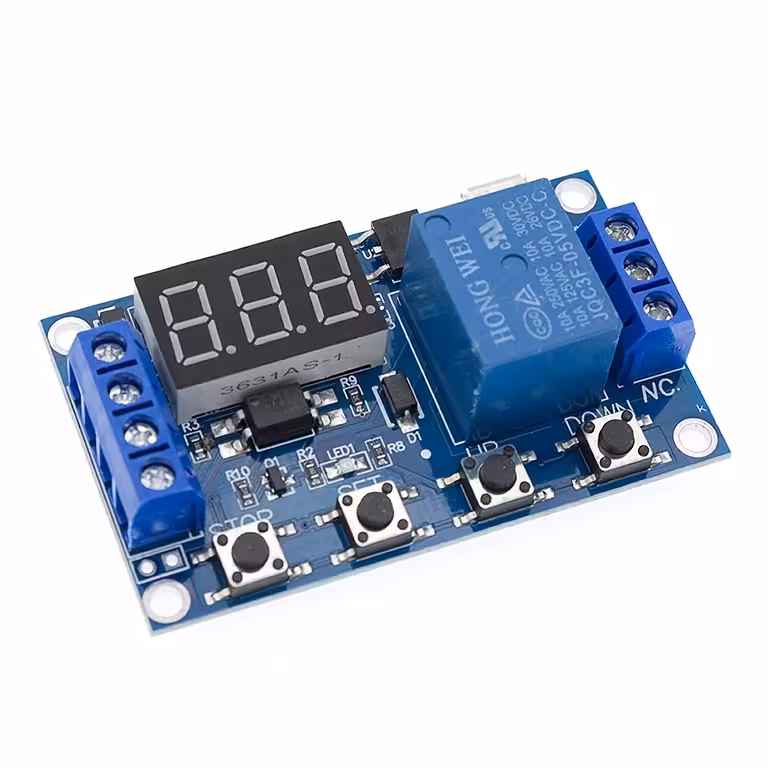

Relæmodul med justerbar forsinkelse og tid, kompatibelt med 6–30V (MicroUSB 5V strømforsyning mulig). Ideel til industrielle og DIY-applikationer, der kræver et relæmodul med forsinkelse, kontrol og justerbar tid, med digitalt display og anti-interferens.
Hovedfunktioner
Forsyningsspænding: 5V (MicroUSB) eller 6–30V DC
Trigger: High Level Trigger 3–24V
Outputkapacitet: op til 30VDC 5A eller 220VAC 5A
Optokopler-isolering: øger immunitet overfor interferens og husker indstillinger
Tidsopløsning: justerbar 0,1 s – 999 min
Digitalt display: stigende eller faldende visning, statusindikator
Dimensioner: 62 × 38 × 17 mm
Fordele
Intuitiv opsætning — knapperne SET / UP / DOWN / STOP for hurtig konfiguration
Pålidelig drift i elektrisk støjende miljøer takket være optokopleren
Flere tilstande (P1–P4) for fleksibilitet i automatisering
Permanent hukommelse af parametre efter indstilling
Kompakt og nem at integrere i paneler eller DIY-projekter
Tekniske specifikationer
Parameter
Detalje
Forsyningsspænding
5V MicroUSB eller 6–30V DC
Trigger
High Level 3–24V
Type isolering
Optokopler
Switch-strøm
≤ 5A (op til 30VDC eller 220VAC)
Tidsinterval
0,1 s – 999 min (valgfrit)
Tilstande
P1 (pulse on), P2 (delay then on), P3 (loop), P4 (hold then delay)
Dimensioner
62 × 38 × 17 mm
Displayopløsning
0,1 s / 1 s / 1 min (valgfrit via decimalposition)
Driftsmåder (detaljeret)
P1 — Pulse ON (OP)
Ved modtagelse af signalet aktiveres relæet i OP-varigheden og slukkes derefter. Undermoduler:
P1.1 — ignorerer gentagne signaler under OP
P1.2 — gentaget signal genstarter OP-timeren
P1.3 — reset-signal stopper relæet og timeren
P2 — Delay then ON
Ved signal venter modulet CL, aktiverer derefter relæet i OP, og slukker derefter.
P3 — Loop (cyklus ON/OFF)
P3.1 — starter ON/OFF-cyklus ved signal; P3.2 — starter automatisk cyklus ved strøm uden signal. Antal cyklusser (LOP) er justerbart eller ubegrænset.
P4 — Hold then Delay
Relæet forbliver aktivt, så længe signalet er til stede. Når signalet forsvinder, starter OP-timeren; ved udløb slukkes relæet. Timeren nulstilles under signal.
Parametertilpasning (trin-for-trin)
Sørg for korrekt forsyning (5V MicroUSB eller 6–30V på terminaler).
I hovedmenuen hold SET nede i 2s for at åbne modevalg-menuen.
Brug UP/DOWN til at vælge P1–P4; kort SET for at redigere OP / CL / LOP parametre.
Efter indstilling hold SET nede i 2s for at gemme og vende tilbage til hovedmenuen.
Brug STOP for hurtigt at skifte ON/OFF-status (nødstoppfunktion).
Valg af tidsinterval
Tryk kort på STOP i indstillingsmenuen for at flytte decimalen og vælge opløsning (0,1 s / 1 s / 1 min). Eksempel: OP = 03,2 viser 3,2 sekunder.
Advarsler og tilslutning
Pas på relækontakter — de er passive; forkert tilslutning kan udgøre fare ved højspænding (220VAC).
Relæpins er eksponerede — undgå direkte kontakt under drift.
Brug trigger-signal i henhold til specifikation (High Level 3–24V).
Valgfrit: forbind signaljord til systemjord kun, hvis projektspecifikationer tillader det.
Anbefalede anvendelser
Industrielle og hjemmeautomatiseringer
Kontrol af små motorer, pumper og ventiler (respekter maks. strøm)
DIY-systemer med Arduino / PLC til tidsstyret styring
Projekter, der kræver relæmodul med forsinkelse og display til overvågning
Ofte stillede spørgsmål
Kan det forsynes via MicroUSB?
Ja — MicroUSB 5V er understøttet; alternativt 6–30V på terminaler.
Hvad er maksimal strøm på kontakten?
Op til 5A ved 30VDC eller 220VAC (kontroller belastningsbetingelser og effektfaktor).
Minimum tidsinterval?
0,1 s (afhængigt af decimalposition) op til 999 minutter.
Teknisk note
Modulet inkluderer optokopler-isolering, permanent hukommelse af parametre og understøtter flere driftsformer (P1–P4). Anbefales til brugere, der har brug for et relæmodul med forsinkelse, styring og justerbar tid, med synligt display og præcis kontrol.
