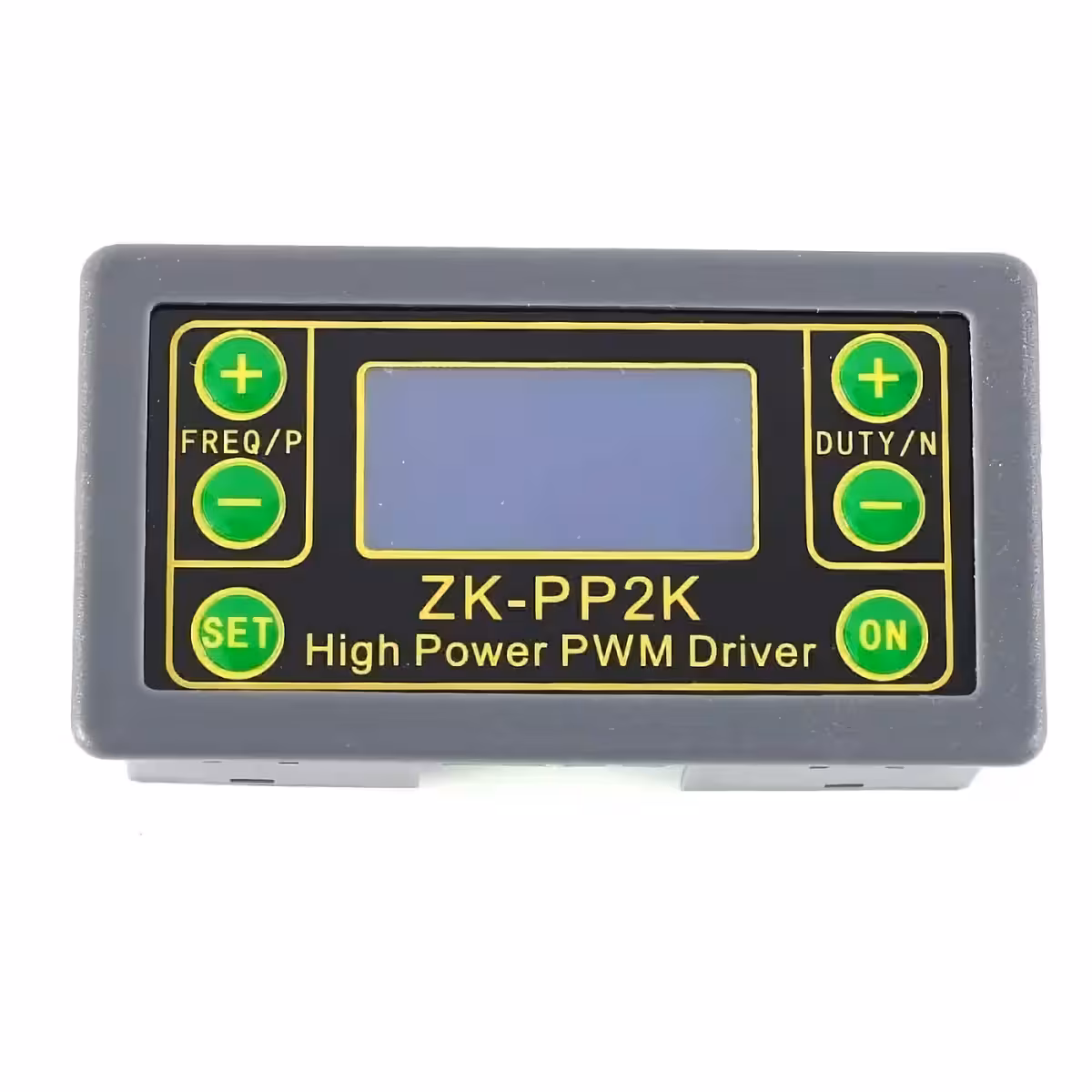

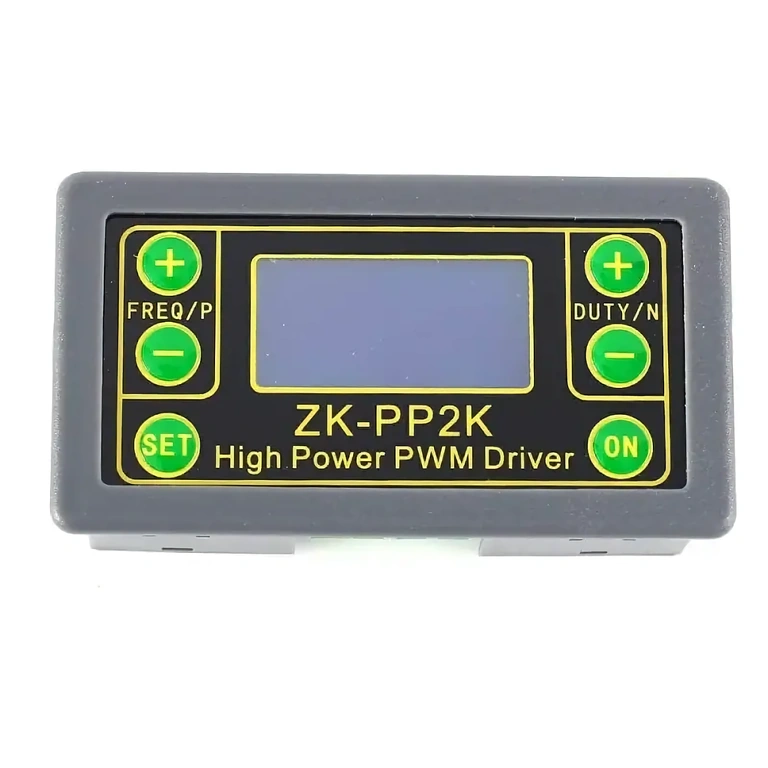

Multifunktionel PWM Controller 5V–24V 8A – Signalgenerator, Timer, Hastighedsregulator
Dette apparat repræsenterer en topklasse-løsning inden for industrien og leverer et bredt udvalg af elektriske signaler, herunder firkantbølger, pulser og justerbare udgangsniveauer. Med sine duale tilstande, PWM og PULSE, tilbyder det fleksibilitet i signalmodulation og opfylder de forskellige testkrav på tværs af industrielle sektorer.
Udstyret med avanceret teknologi, tilbyder dette apparat hidtil usete funktioner, hvilket gør det til et essentielt værktøj til forskellige anvendelser som eksperimentel udvikling, motorstyring, interfacing med mikrokontrollere, lysdæmpning og hastighedskontrol.
Tekniske specifikationer

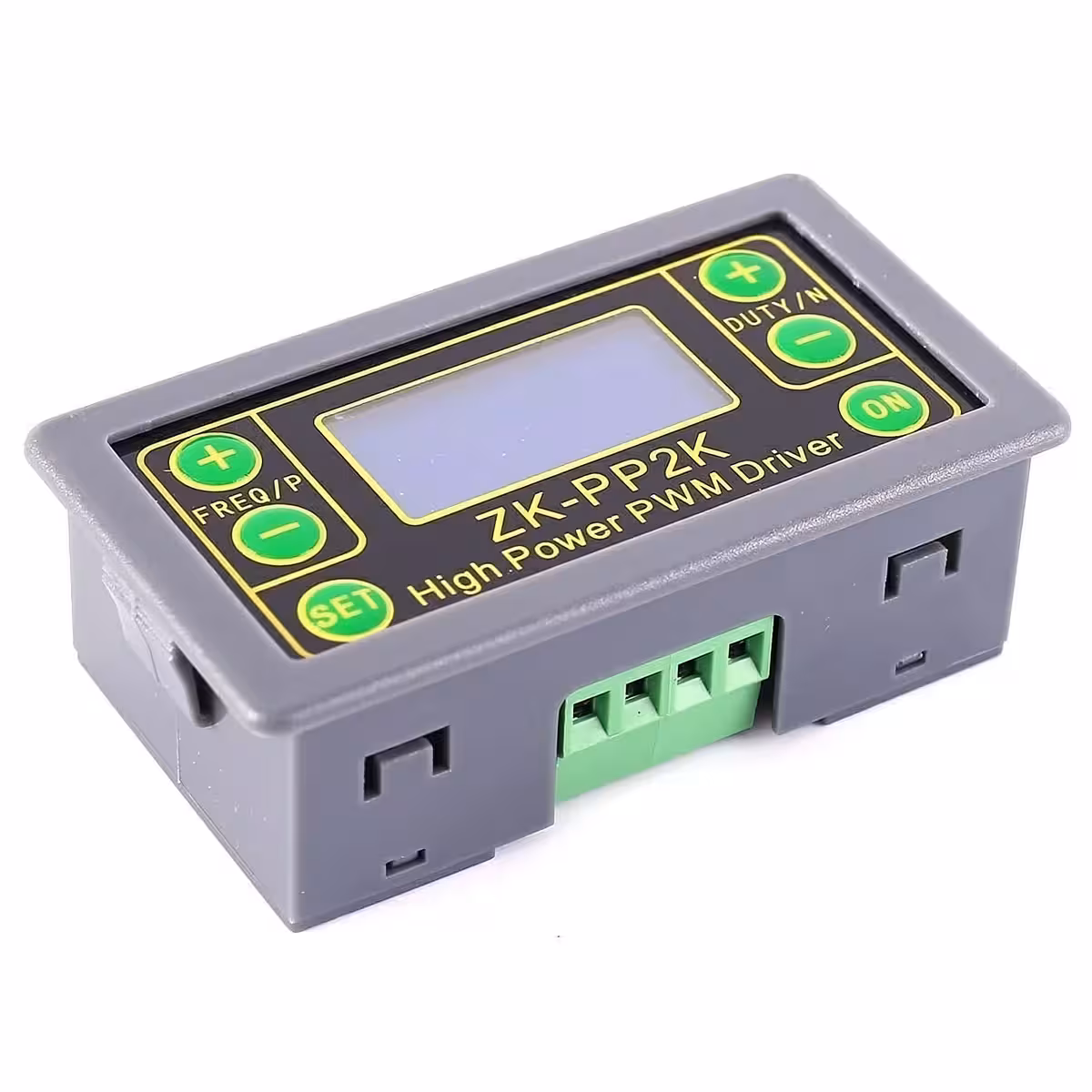

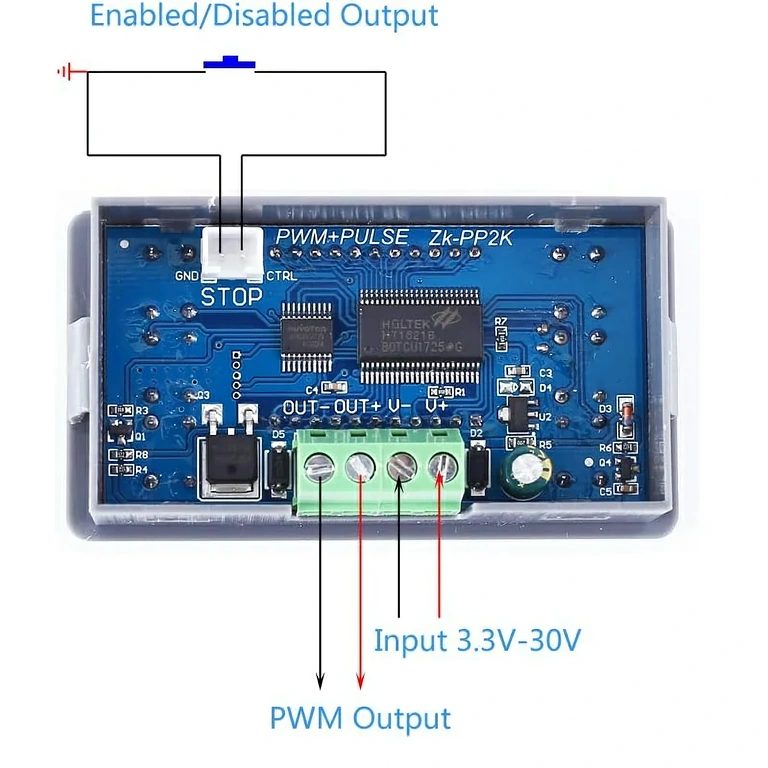

- Driftsspænding: DC 3.3V-30V
- Frekvensområde: 1Hz~150KHz
- Arbejdscyklusområde: 0.00%-100%
- Udgangsstrøm: Op til 8A
- Antal pulser: 1~9999 eller uendeligt
- Ventetid: 0.000s~9999s
- Driftstemperaturområde: -20℃~85℃
- Drift fugtighed: 0%~95%RH

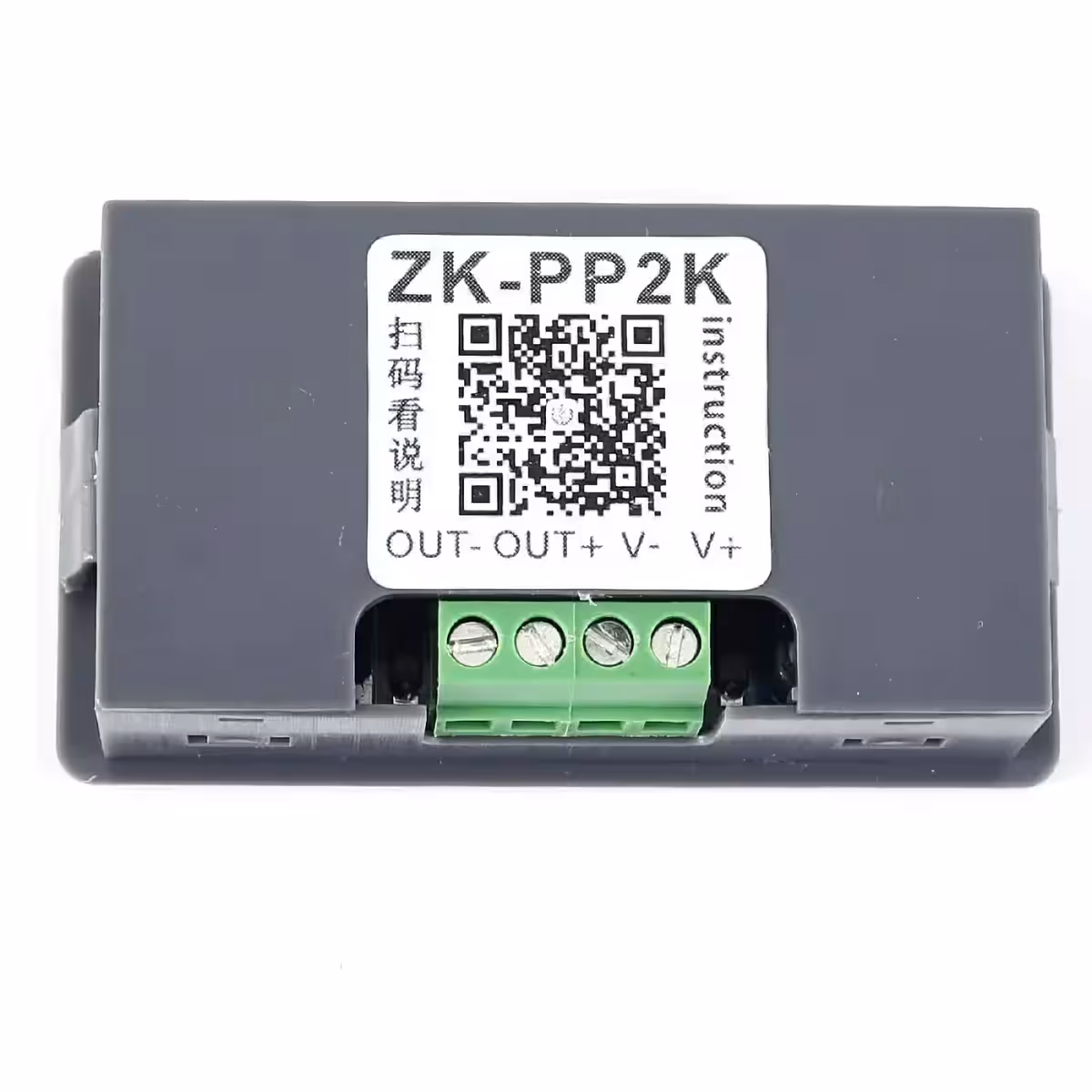

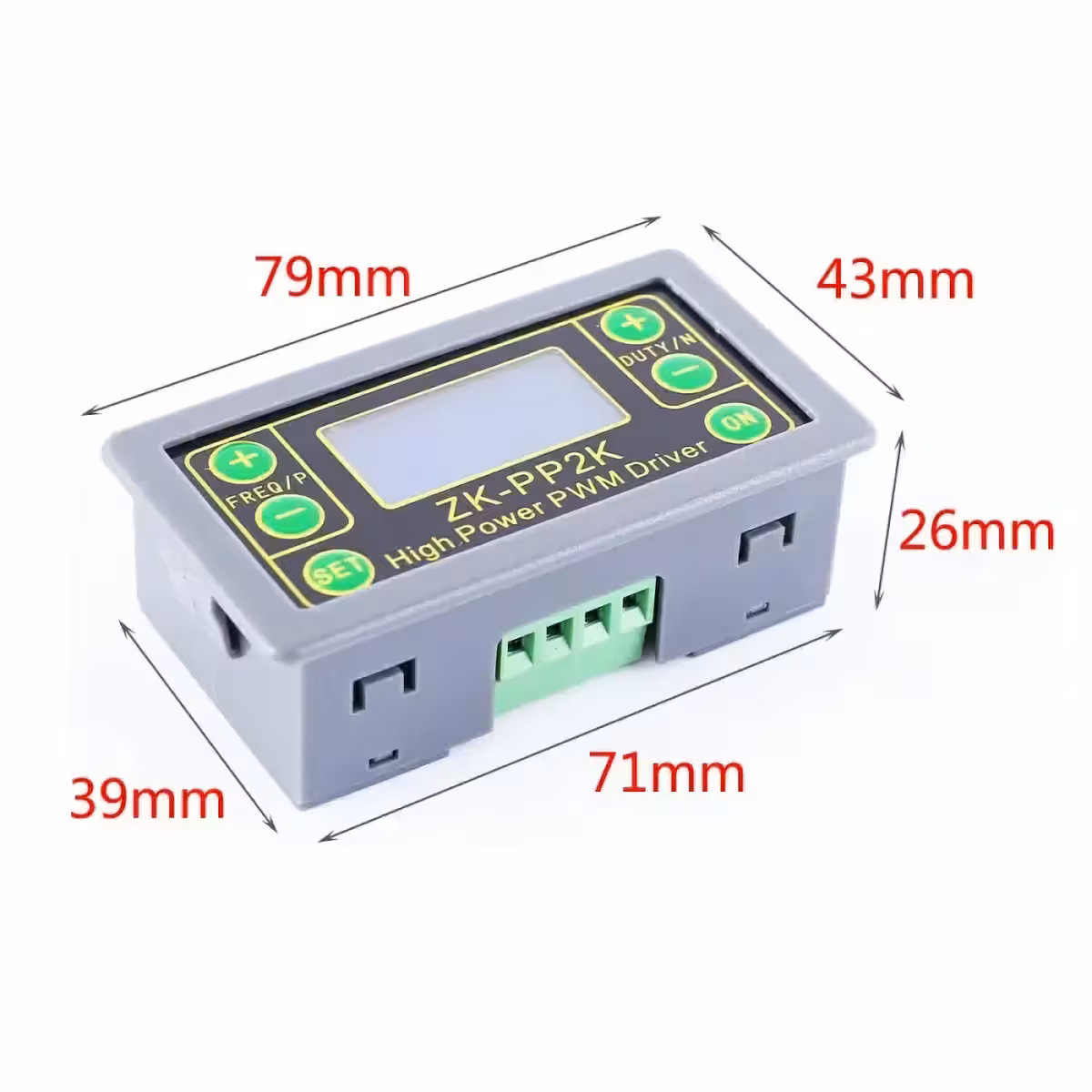

- Dimensioner: 79 x 43 x 26mm

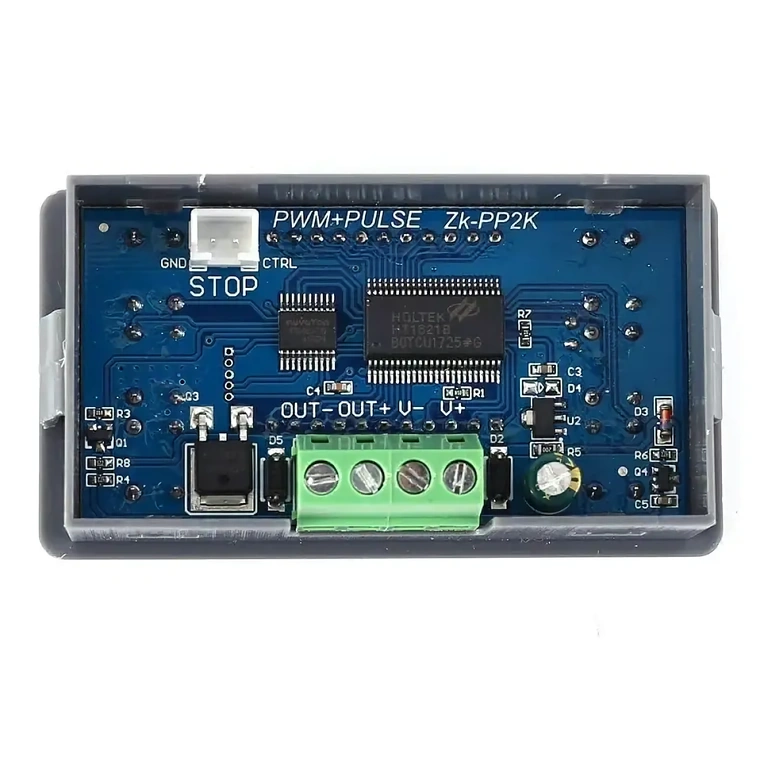

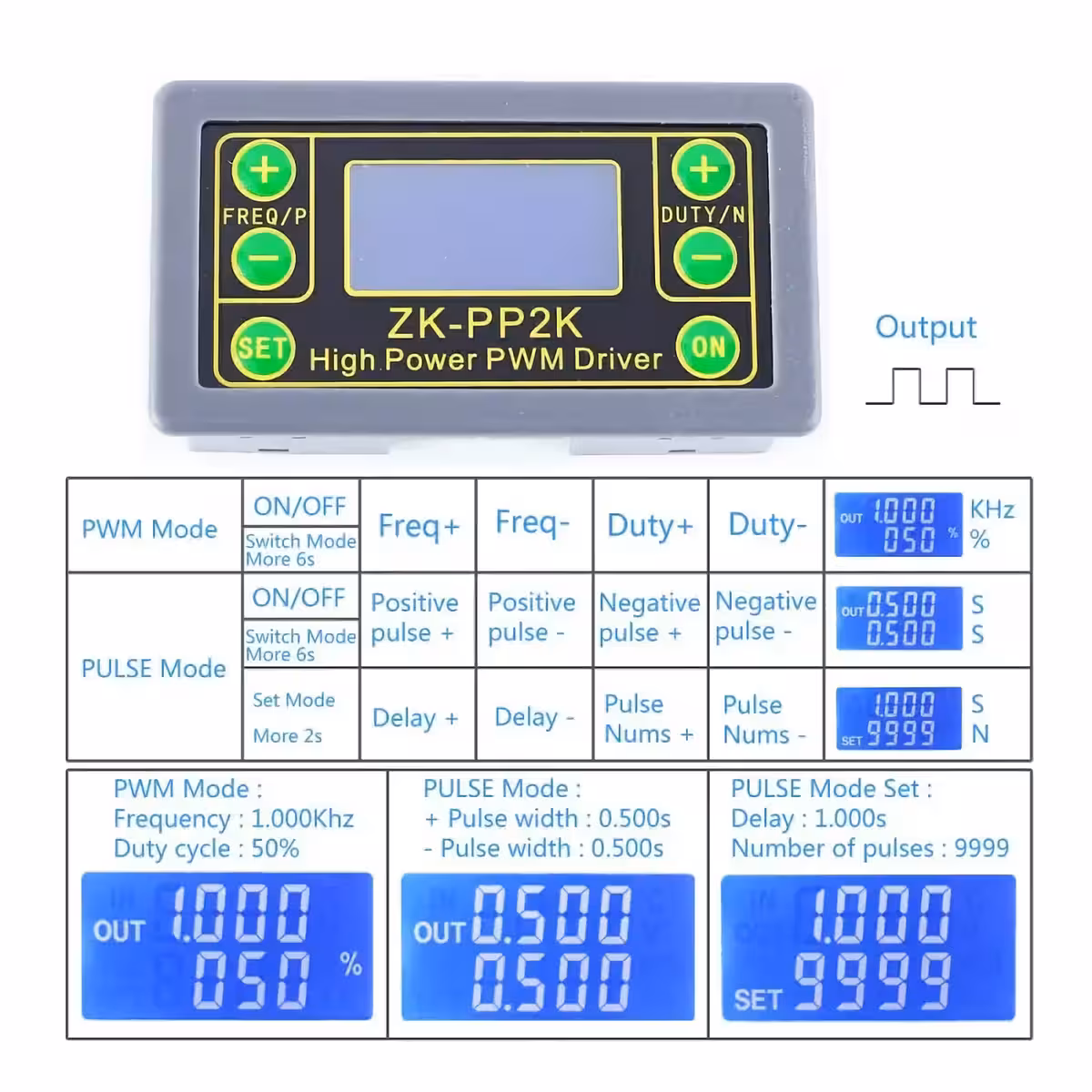

Driftsmodi:
1. PWM Mode: Frekvens og Arbejdscyklus
- Indstil frekvensen (fra 1Hz til 150KHz)
- Arbejdscyklus (fra 1% til 100%)
- Enheden er i PWM-mode, når ‘%’ symbolet vises.
- Standard fabriksindstilling er PWM-mode.
- FREQ+ og FREQ- knapperne bruges til at justere udgangsfrekvensen. Kort tryk for minimal enhedsindstilling eller hold nede for kontinuerlig justering. Frekvensområdet er fra 1Hz til 150KHz.
- DUTY+ og DUTY- knapperne bruges til at indstille arbejdscyklus for frekvenssignalet. Kort tryk for minimal værdi eller hold nede for kontinuerlig indstilling. Arbejdscyklusintervallet er 0.00% til 100%.
- Tryk kort på ‘ON’ for at aktivere/deaktivere udgangen. Udgangen aktiveres, når ‘OUT’ vises til venstre, og deaktiveres, hvis symbolet ikke vises, hvilket resulterer i 0V output.
- Fabriksfrekvens er 1KHz, og arbejdscyklus er 50%.
- Skift af driftsmode: Hold ‘SET’ knappen nede i ca. 6 sekunder for at skifte til PULSE-mode, hvis ‘%’ symbolet forsvinder til højre.
2. PULSE Mode: Pulsbredde, Ventetid, Antal Pulser
- Tilpas bredde på positive og negative pulser
- Tidsrelæ med cyklisk ON/OFF (0.0001 – 9999 sekunder)
- Konfigurerbar startforsinkelse (0.0001 – 9999 sekunder)
- Antal pulser: 1 – 9999 eller uendeligt
- Enheden er i PULSE-mode, når ‘%’ symbolet ikke vises.
- P+ og P- knapperne bruges til at indstille positiv pulsvarighed på første linje. Interval: 0.000s – 9999s.
- N+ og N- knapperne bruges til at indstille negativ pulsvarighed på anden linje. Interval: 0.000s – 9999s.
- Tryk kort på ‘ON’ for at aktivere/deaktivere udgangen. Udgangen aktiveres, når ‘OUT’ vises til venstre, og deaktiveres, hvis symbolet ikke vises, hvilket resulterer i 0V output.
- Standard positiv puls: 0.5 sekunder; negativ puls: 0.5 sekunder.
- Hold ‘SET’ nede i 2 sekunder for at indstille antal pulser og ventetid. Skærmen viser ‘SET’ i nederste venstre hjørne. Bemærk: Udgangen deaktiveres og pulsantal nulstilles i denne mode.
- P+ og P- knapperne bruges til at indstille ventetiden. Interval: 0.000s – 9999s.
- N+ og N- knapperne bruges til at indstille antal pulser. Interval: 1 – 9999 eller uendeligt (‘–-‘).
- Standard ventetid: 0 sekunder; pulsantal: uendeligt.
- Tilbage til puls-interface: Hold ‘SET’ nede i 2 sekunder.
- Tryk kort på ‘ON’ efter ventetid-indstilling for at starte det valgte antal pulser.
- Udgangen giver automatisk 0V, når pulserne er sendt. Udgangen deaktiveres, og pulsantal nulstilles, hvis ‘ON’ trykkes under output.
- Det indstillede antal pulser genereres hver gang modulet tændes og stopper derefter, eller ‘ON’ trykkes for genstart.
Praktiske anvendelsesidéer for motorer:
- Generer 20KHz firkantbølge med 60% arbejdscyklus i PWM-mode.
- Skab uendelig cyklus med 0.6s ACTIVE og 0.2s INACTIVE i PULSE-mode.
- Implementer 5s startforsinkelse, derefter cyklus med 0.6s ACTIVE og 0.2s INACTIVE.
- Startforsinkelse på 5s, efterfulgt af 10ms ACTIVE og 10ms INACTIVE signaler, gentaget 100 gange.
- 5s forsinkelse ved start, derefter kontinuerlig udgang.
Anvendelsesidéer:
- DC motor hastighedskontrol til ventilatorer, RC køretøjer og andre elektriske motorapplikationer.
- Præcis styring af steppermotorer i 3D-printere, robotter og positioneringssystemer.
- Styring af servomotorer og aktuatorer i industriel robotik.
- LED-lysdæmpning i belysningsapplikationer.
- Elektromagnetventilstyring i vandingssystemer og industriel automation.
- Test og kalibrering af temperatursensorer og lyssensorer.
- Simulering af sensorsignaler til elektronisk test.
- Audio-applikationer: test og kalibrering af lydudstyr.
- Generering af fjernbetjeningssignaler til drone- og RC-test.
- Kalibrering af elektroniske måleinstrumenter: oscilloskop, multimeter mv.
- Eksperimentel udvikling: test af kredsløb i laboratoriet.
- Uddannelseseksperimenter i skoler og universiteter.
- Hobbyprojekter: elektroniske spil, kunstinstallationer, IoT-enheder.
Disse eksempler viser enhedens alsidighed og anvendelighed på tværs af mange områder og tilbyder præcision og opfindsomhed i udviklingen af elektroniske projekter og praktiske eksperimenter.
