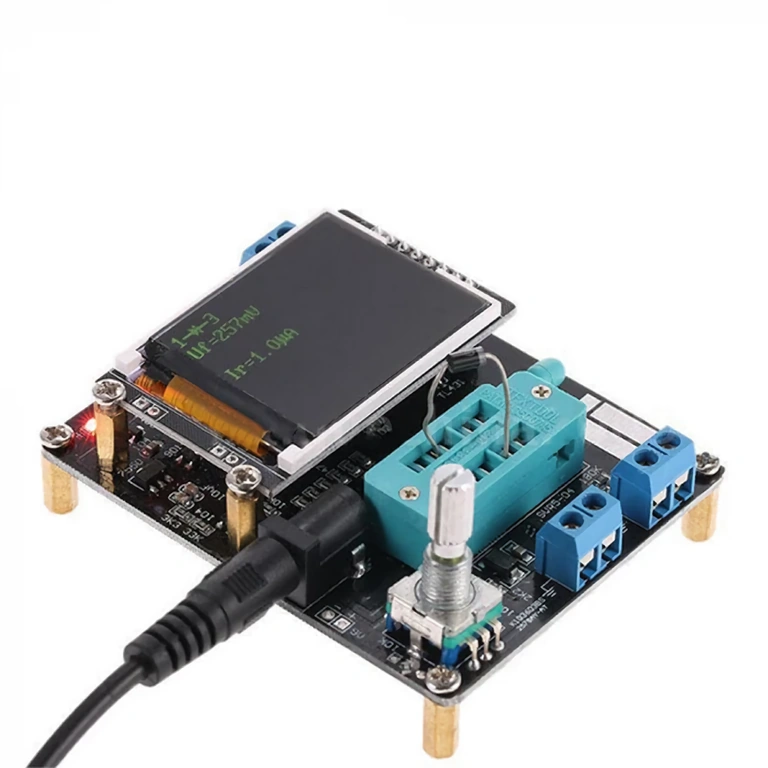

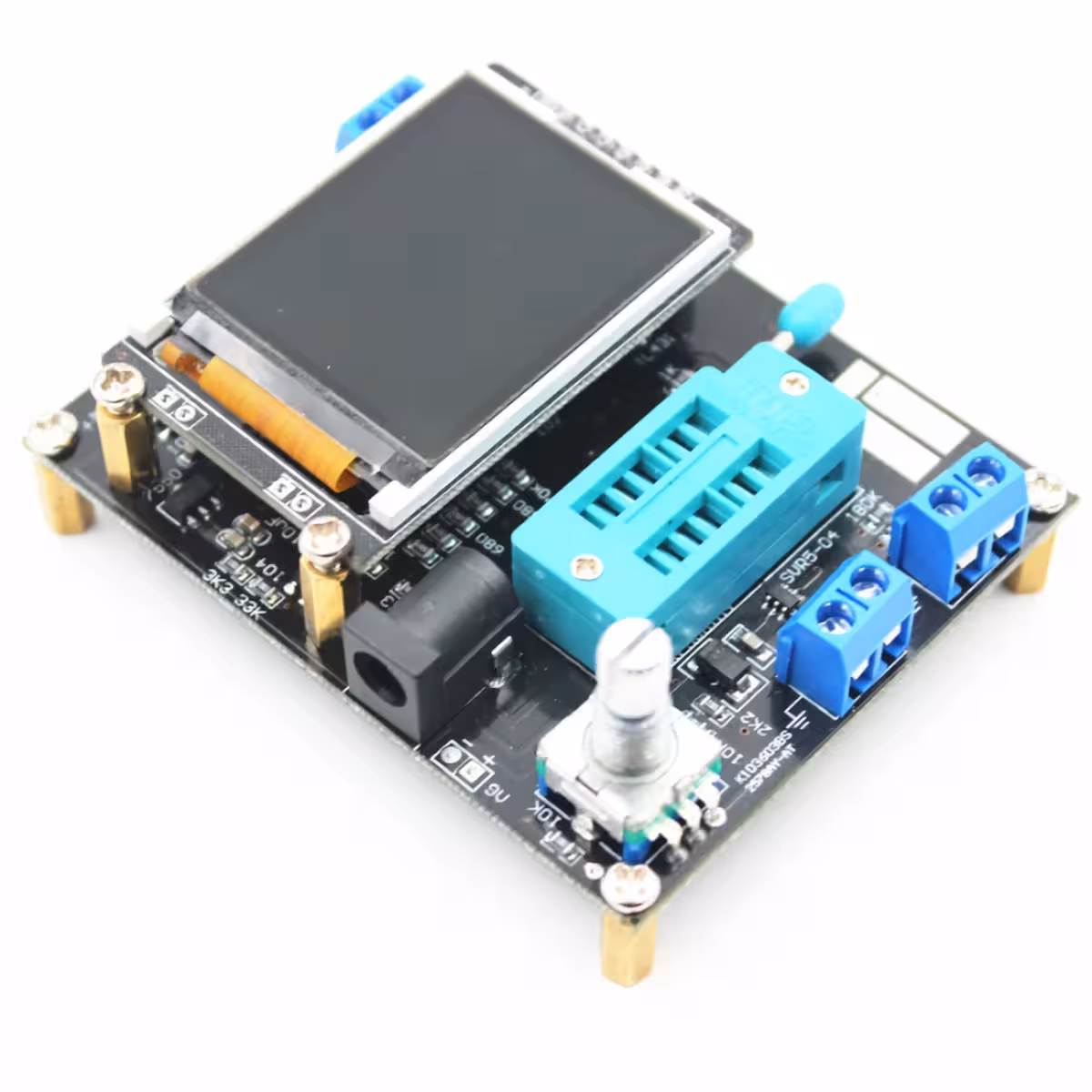

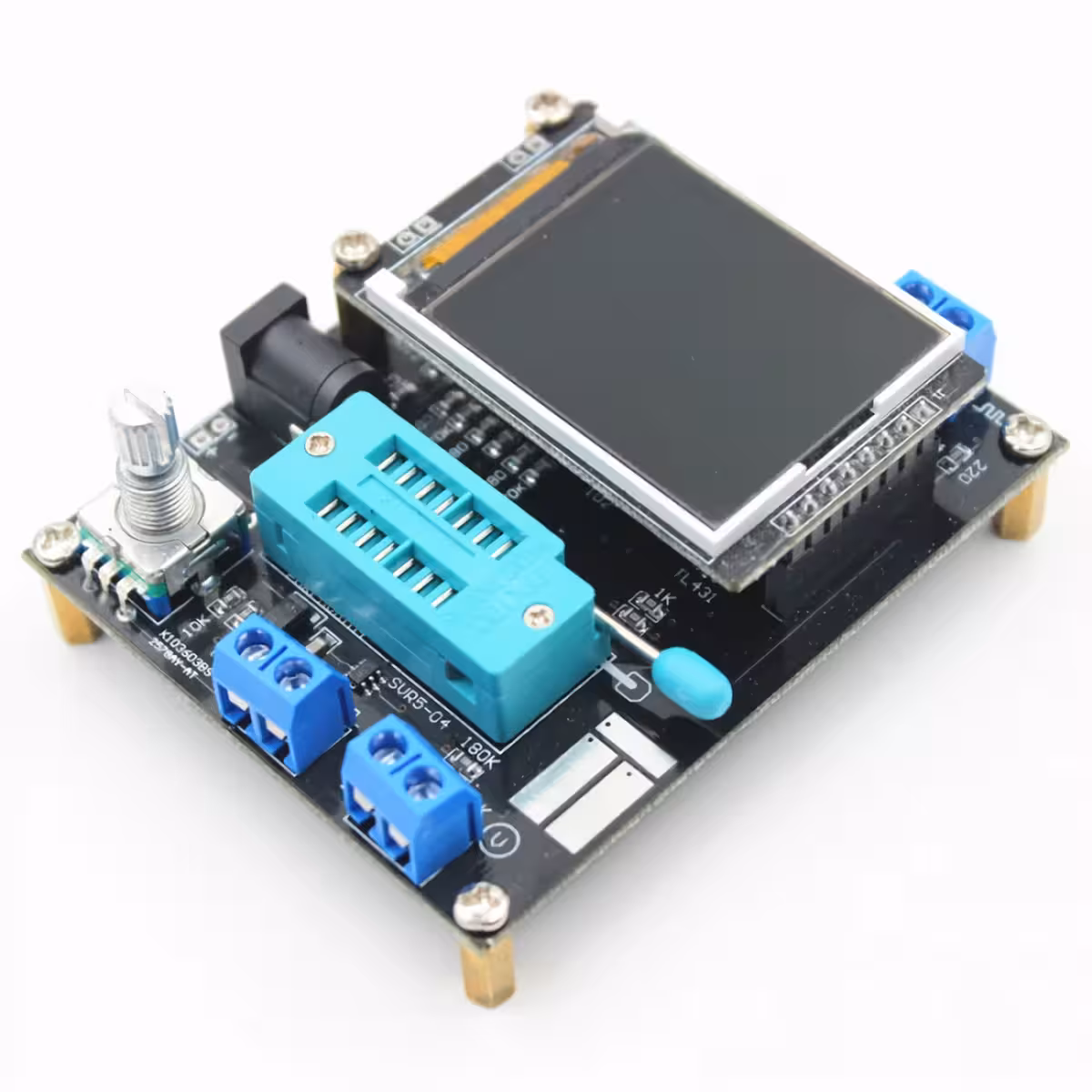

ESR Meter, Kapacitans- og Komponenttester med Digital Frekvensgenerator
Multifunktionel transistor-tester til automatisk detektion af NPN- og PNP-transistorer, FET, dioder, dobbeltdioder, thyristor og SCR, med automatisk pin-identifikation.

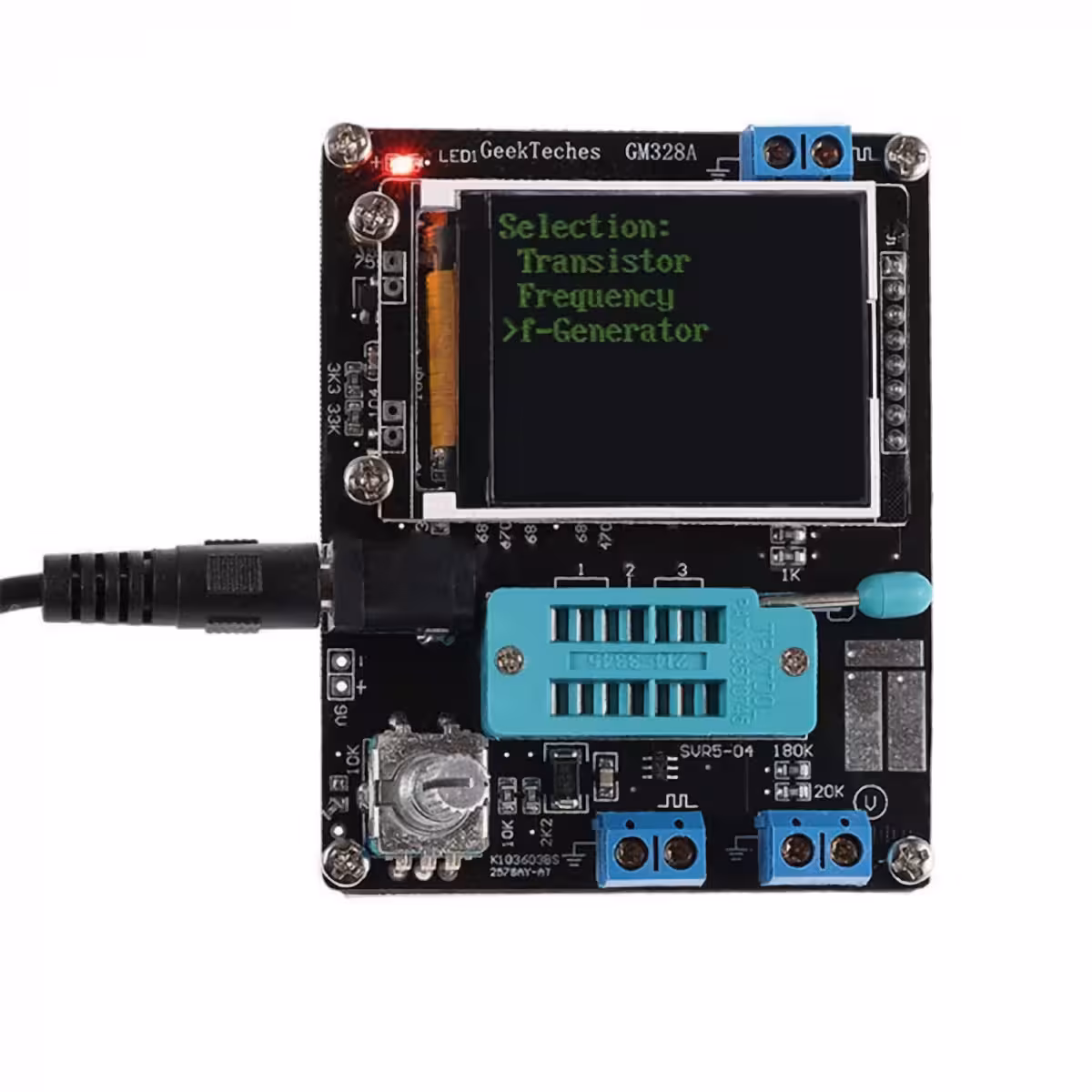

Inkluderer frekvensgenerator, voltmeter og IR-koder, alle integreret i én ATMEGA328P DIP-28 chip. Har en farveskærm på 160×128 pixels med grafisk visning af symboler for de testede komponenter.

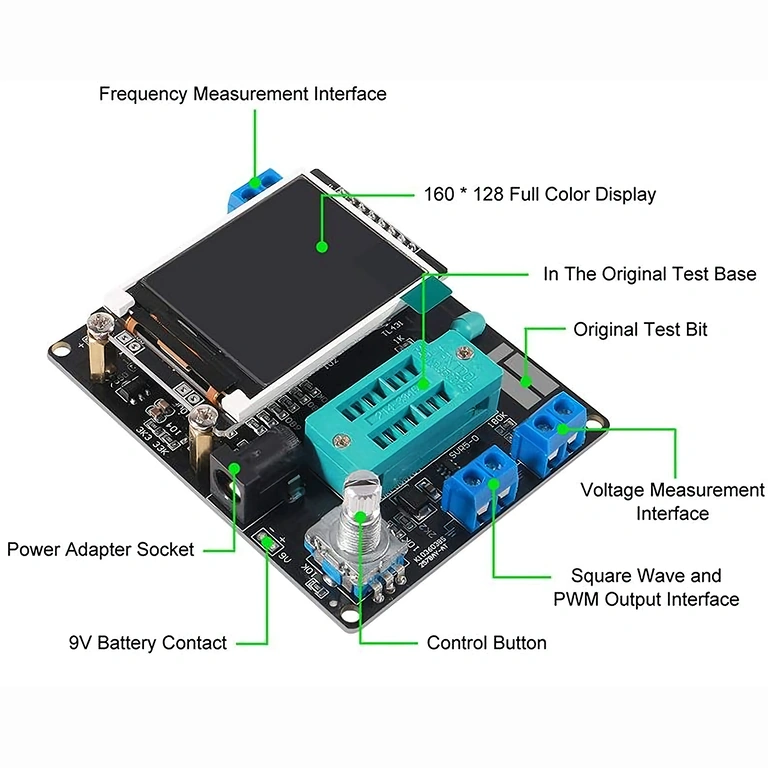

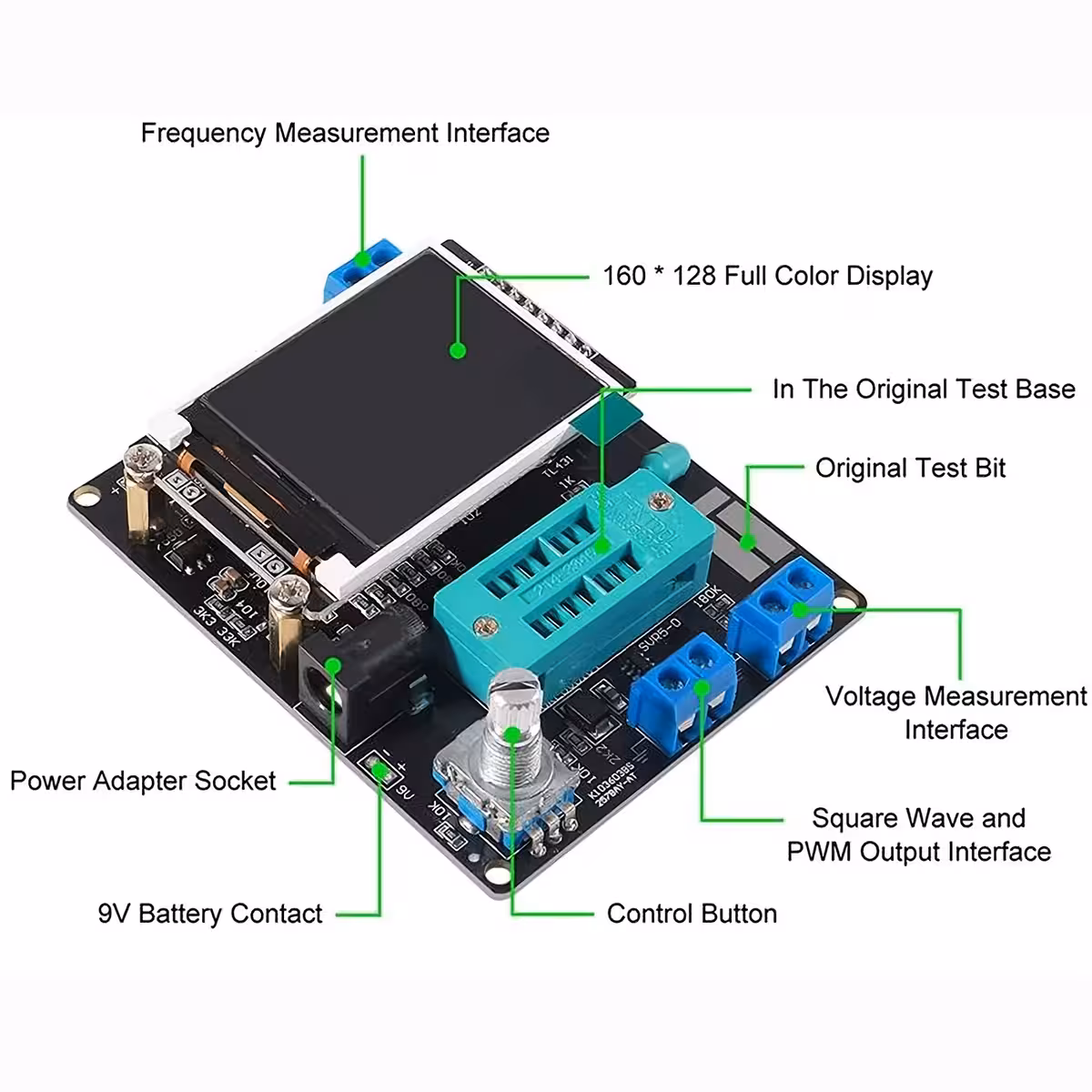

- Skift via drejeknap og måling med én knap
- Automatisk sluk for energibesparelse
- Drives af 9V batteri eller ekstern adapter
- Strømforbrug ca. 30mA under drift og 20nA i standby
Hovedfunktioner
- Automatisk detektion af NPN, PNP, FET, dioder, dobbeltdioder, thyristorer og pin-identifikation
- Måling af HFE (forstærkningsfaktor for common-emitter strøm)
- Test af emitter-base spænding og collector-emitter lækstrøm
- Identifikation af Darlington-transistorer
- Detektion af beskyttelsesdioder i transistorer og FET
- Test af kildeparametre og lækstrøm i FET
- Simultan måling af op til 2 modstande, inkl. justerbare
- Maksimal opløsning for modstandsmåling: 0,01Ω, op til 50MΩ
- Kapacitetsområde for kondensatorer: 25pF – 100mF, opløsning 1pF
- Måling af ESR (ækvivalent serie-modstand) for store kondensatorer (>90nF)
- Visning af spændingsfaldshastighed for kondensatorer >5000pF til bestemmelse af Q-faktor
- Simultan måling af op til 2 dioder, viser polaritet og fremspænding

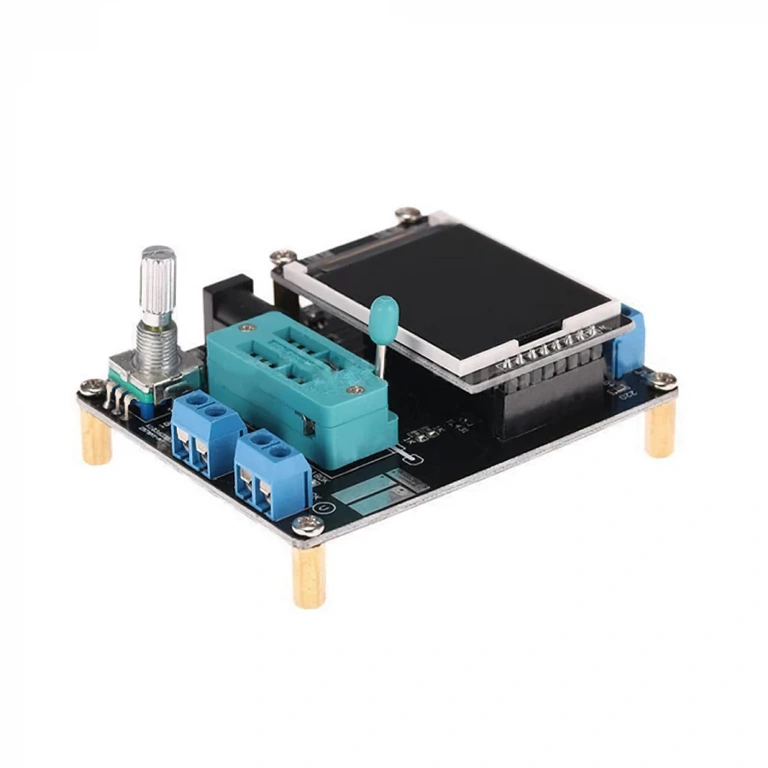

- Detektion og grafisk visning af LED- og Zener-diode-symboler
- Måling af reverse kapacitans i PN-overgange i dioder og transistorer
- Måling af induktans for modstande <2100Ω, område 0,01mH - 20H
Tekniske detaljer
| Skærm | LCD 1,8 tommer 160 x 128 pixels |
|---|---|
| Strømforsyning | DC 7-12V |
| Strømforbrug | Ca. 20nA (standby) |
| Modstandsmåling | Maks. 50MΩ, opløsning 0,01Ω |
| Kapacitetsmåling | 25pF – 100mF, opløsning 1pF |
| Induktansmåling | 0,01mH – 20H |

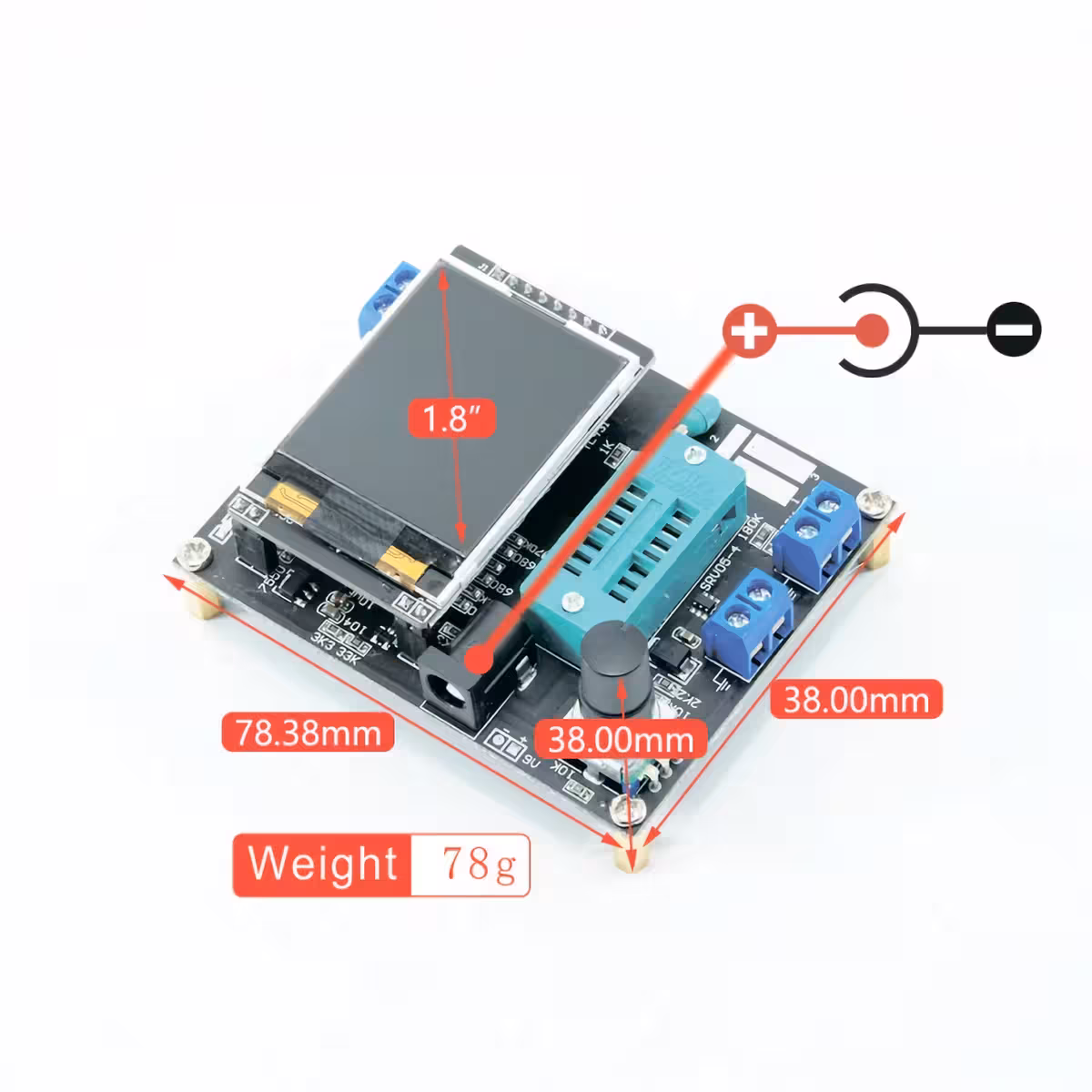

| Pladestørrelse | 7,5 x 6 cm |
| Produktvægt | 78 g |
Bemærk: Før du tester kondensatorer, skal de aflades fuldstændigt for at undgå skader på testerens chip.
