XL6019 Spændingskonverter – Boost DC-DC Modul 3V-35V til 5V-40V
Dette XL6019 spændingskonverter modul er en effektiv DC-DC boost converter til at øge spændingen i forskellige elektroniske projekter. Ideel til at forsyne elektroniske komponenter, LED’er, batteriopladningsmoduler eller mobile enheder med høj stabilitet og op til 94% effektivitet.
Tekniske specifikationer for XL6019 modulet
| Indgangsspænding | 3V – 35V (maks. 40V) |
|---|---|
| Udgangsspænding | 5V – 40V (maks. 45V) |
| Maks. strøm | 5A |
| Effektivitet | op til 94% |
| Switching-frekvens | 220KHz |
| Udgangsbølge | < 100mV |
| Spændingsjustering | ±0,5% |
| Belastningsjustering | ±0,5% |
| Driftstemperatur | -40°C ~ +85°C |

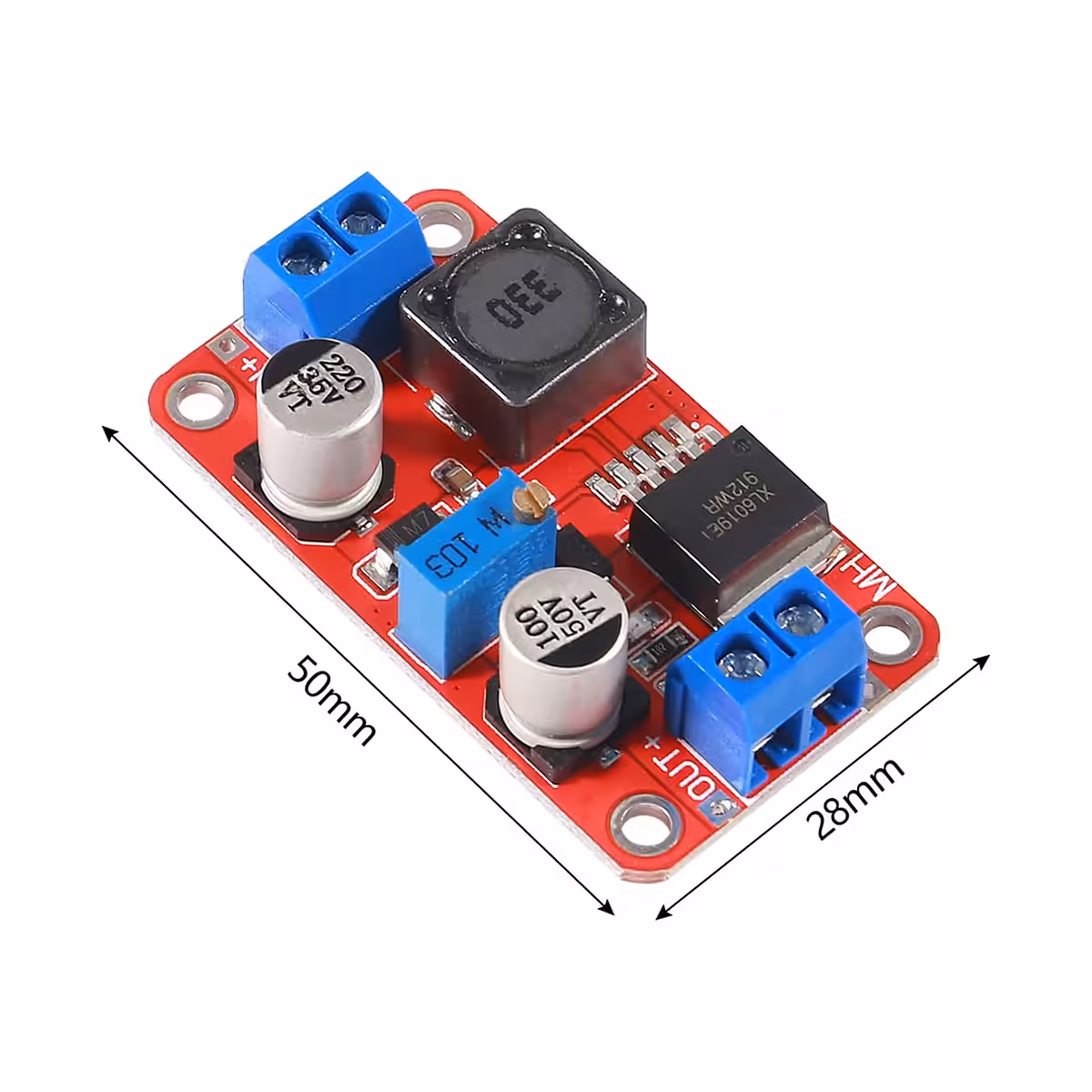

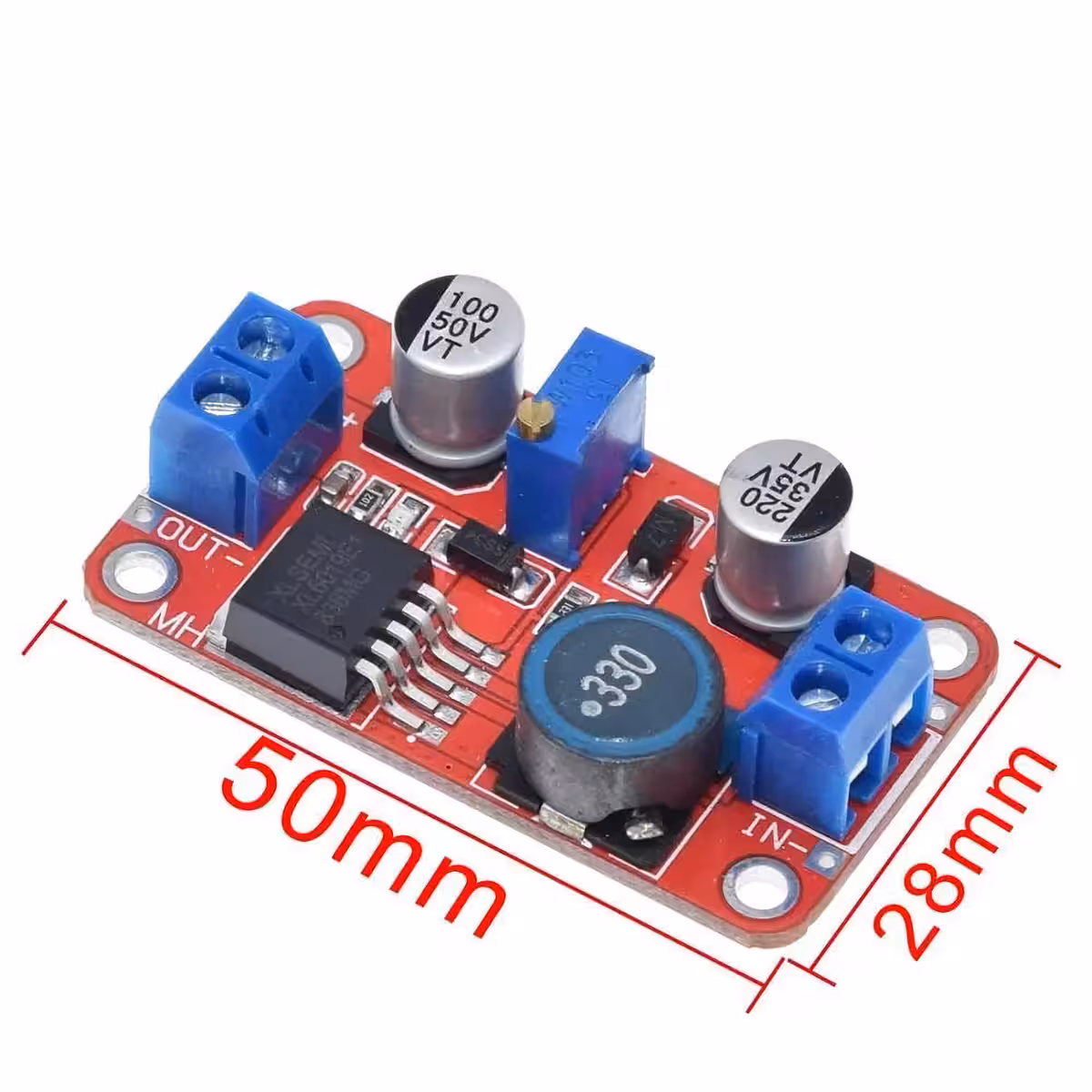

| Dimensioner | 50mm × 28mm × 13mm |
Brugsanvisning for XL6019 boost konverter

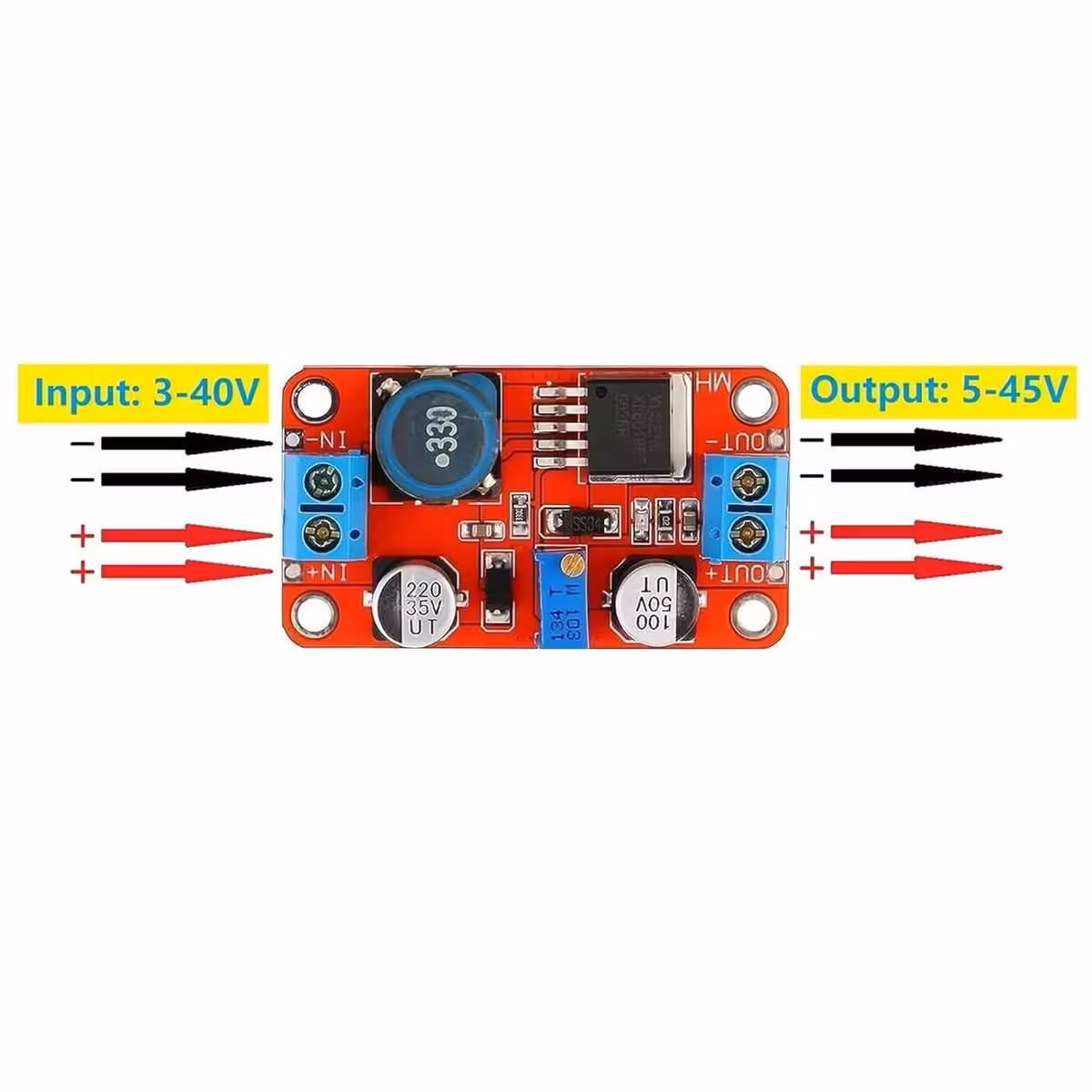

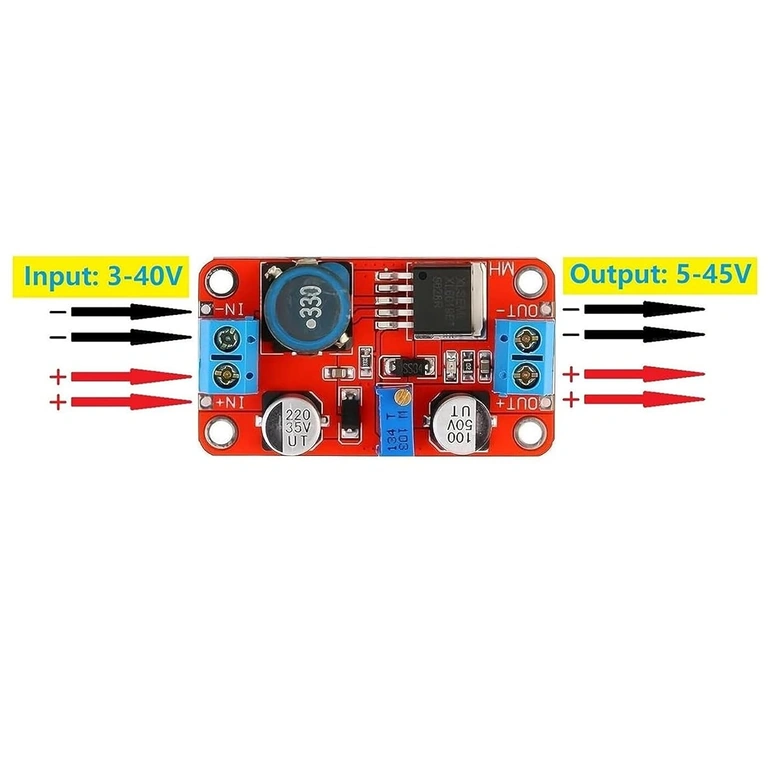

- Tilslutning: Forbind modulet til en DC spænding mellem 3V og 35V. Drift-LED’en tændes.
- Justering: Drej potentiometeret for at opnå den ønskede udgangsspænding. Brug et digitalt multimeter for nøjagtighed.
Anbefalinger til korrekt brug af modulet
- Udgangsstrøm: For kontinuerlig drift, hold strømmen under 2,5A. Ved effekt over 10W anbefales en køleprofil.
- Spændingsforskel: Sørg for mindst 1,5V forskel mellem indgang og udgang for stabil drift.
- Ventilation: Brug modulet i et godt ventileret område for optimal varmeafledning.
Yderligere funktioner og integrerede beskyttelser
- Overstrøms- og overtemperaturbeskyttelse for øget sikkerhed.

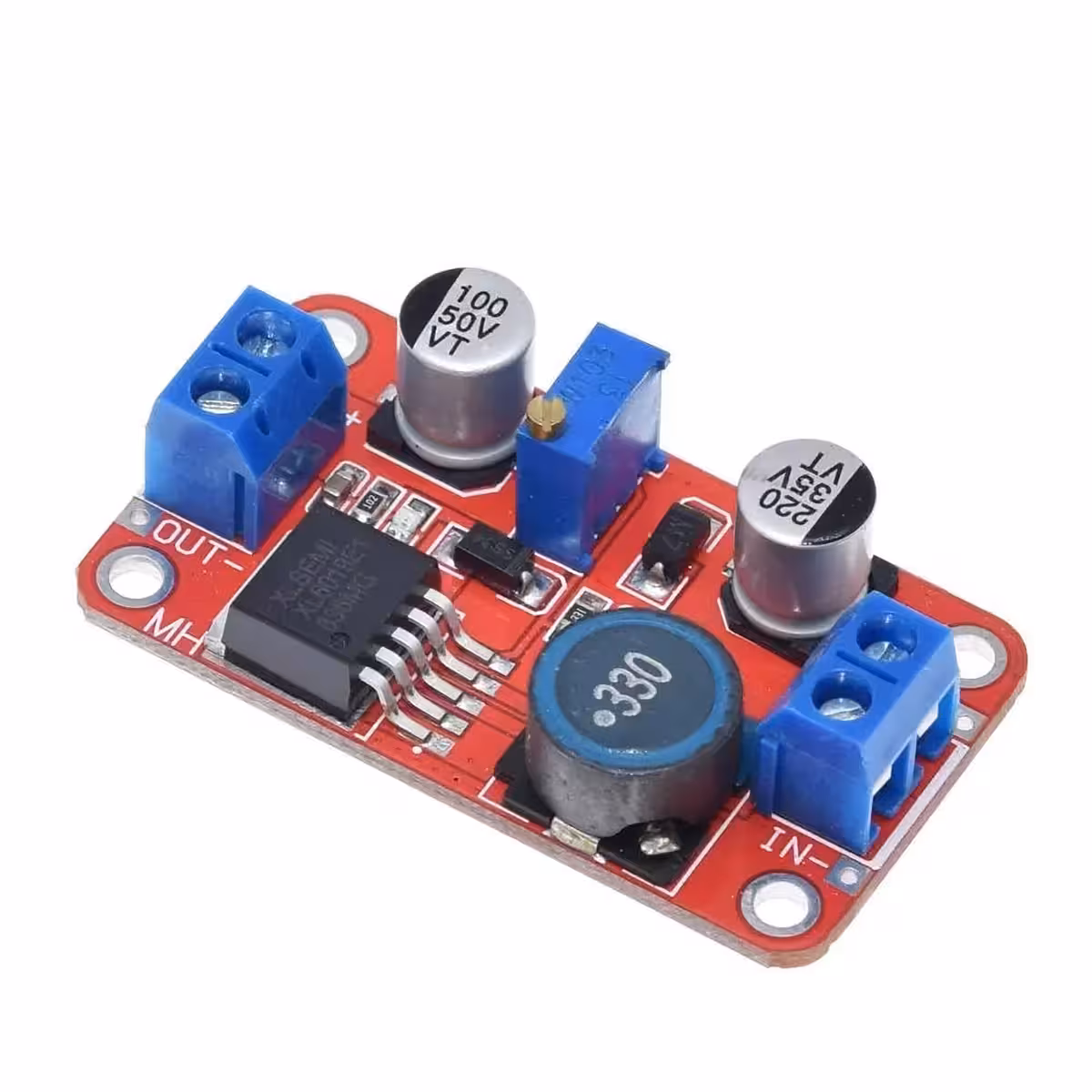

- Kompakt design med effektiv integration af SMD-komponenter og kraft MOSFET.
- Ideel til mobile applikationer, DIY, Arduino, Raspberry Pi, LED-belysning, kameraer osv.
Anbefalede anvendelser for XL6019 Boost Converter
Dette step-up DC-DC modul er egnet til:
- Opladning af Li-Ion og Li-Po batterier
- Arduino- og Raspberry Pi projekter
- Forsyning af 12V / 24V elektroniske moduler
- LED-belysning med variabel spænding
- Bærbare systemer med solpaneler

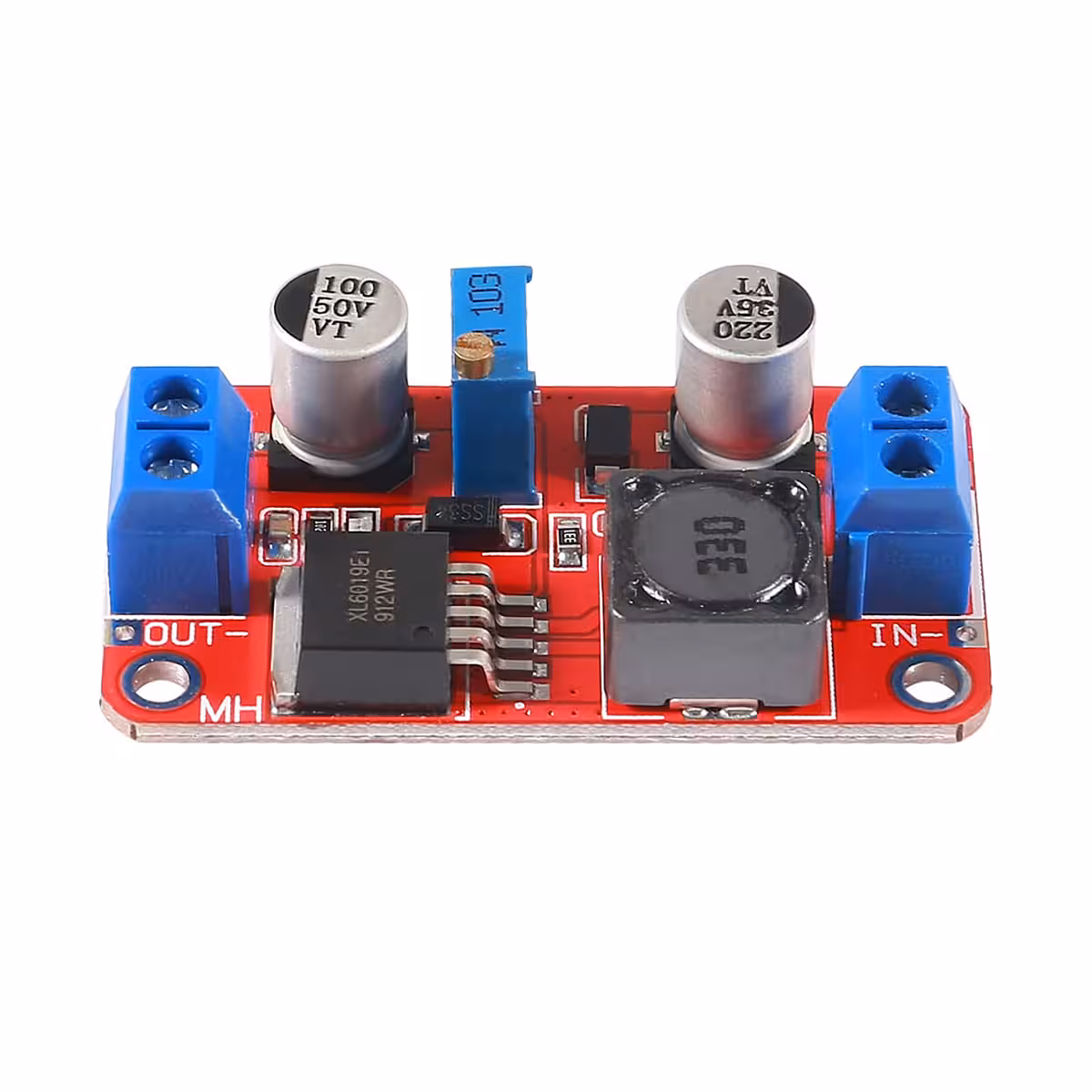

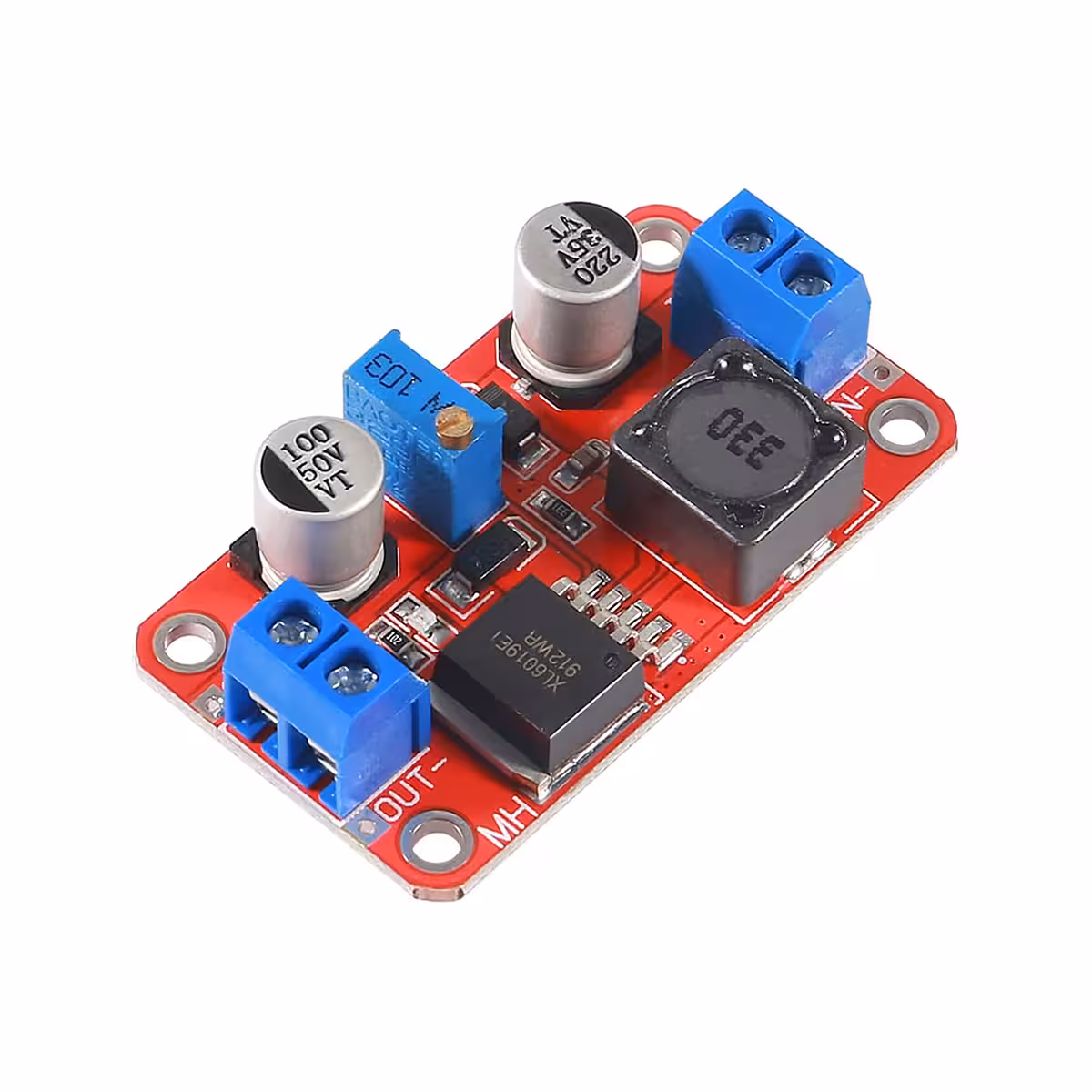

Billedgalleri
